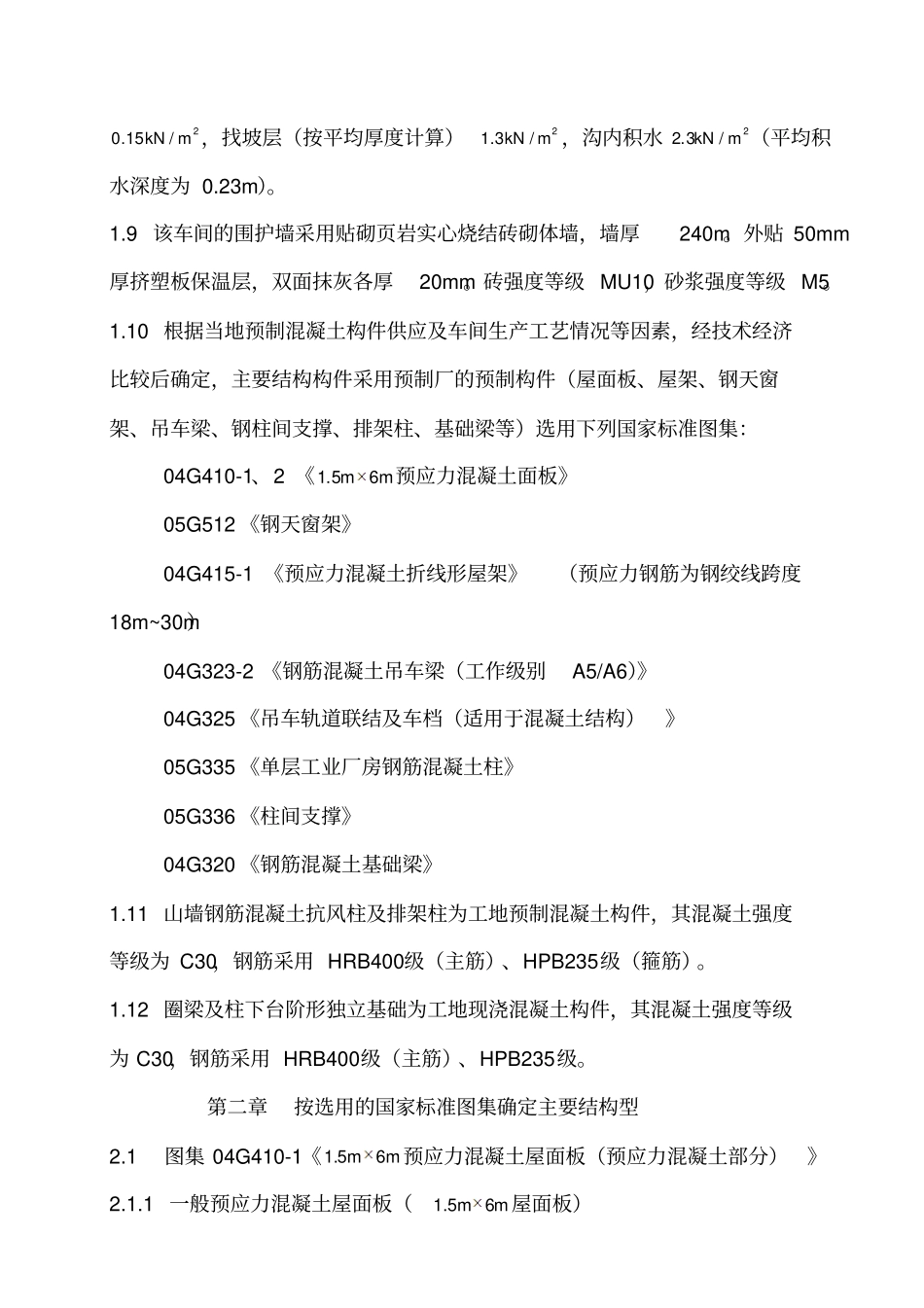

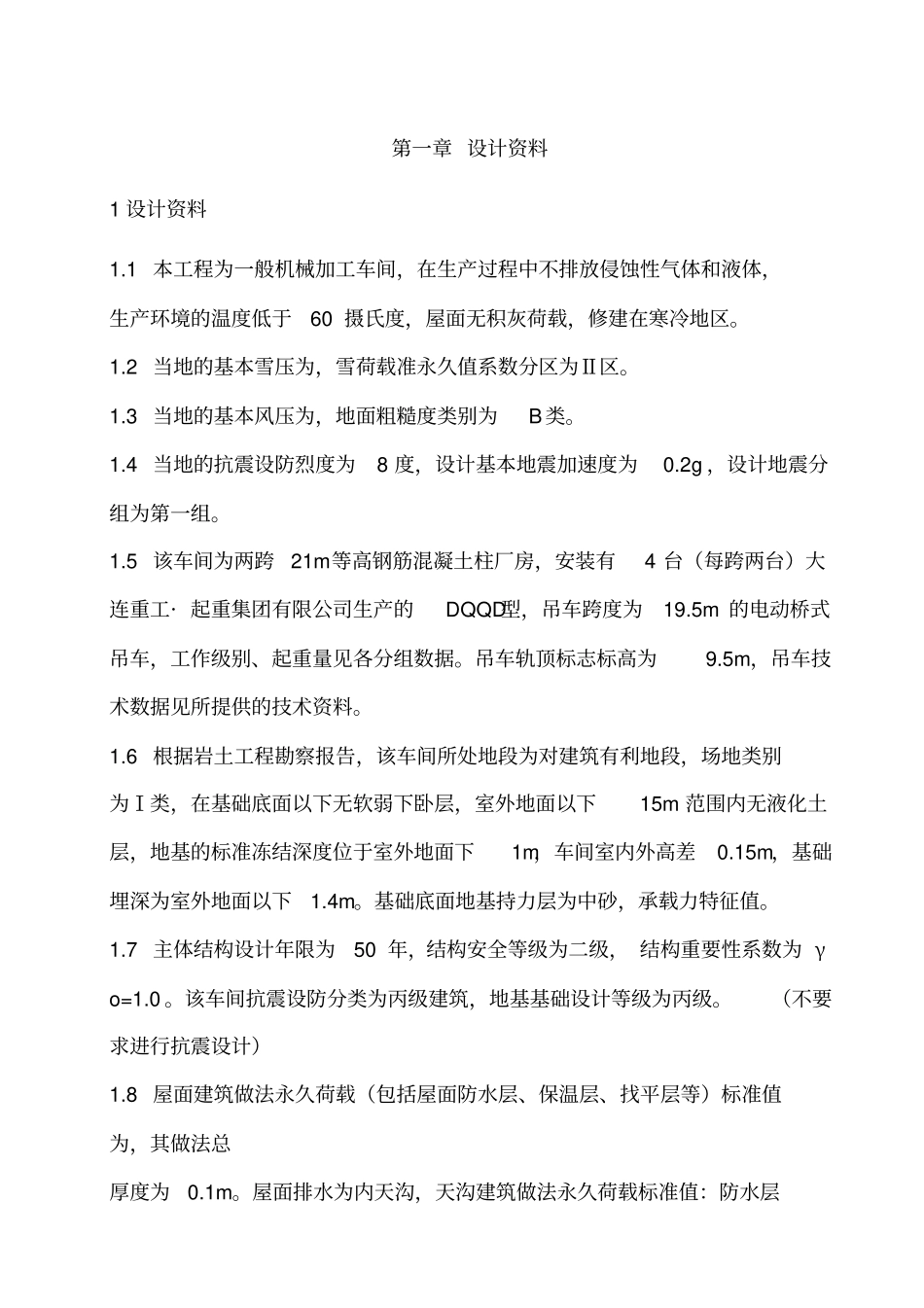

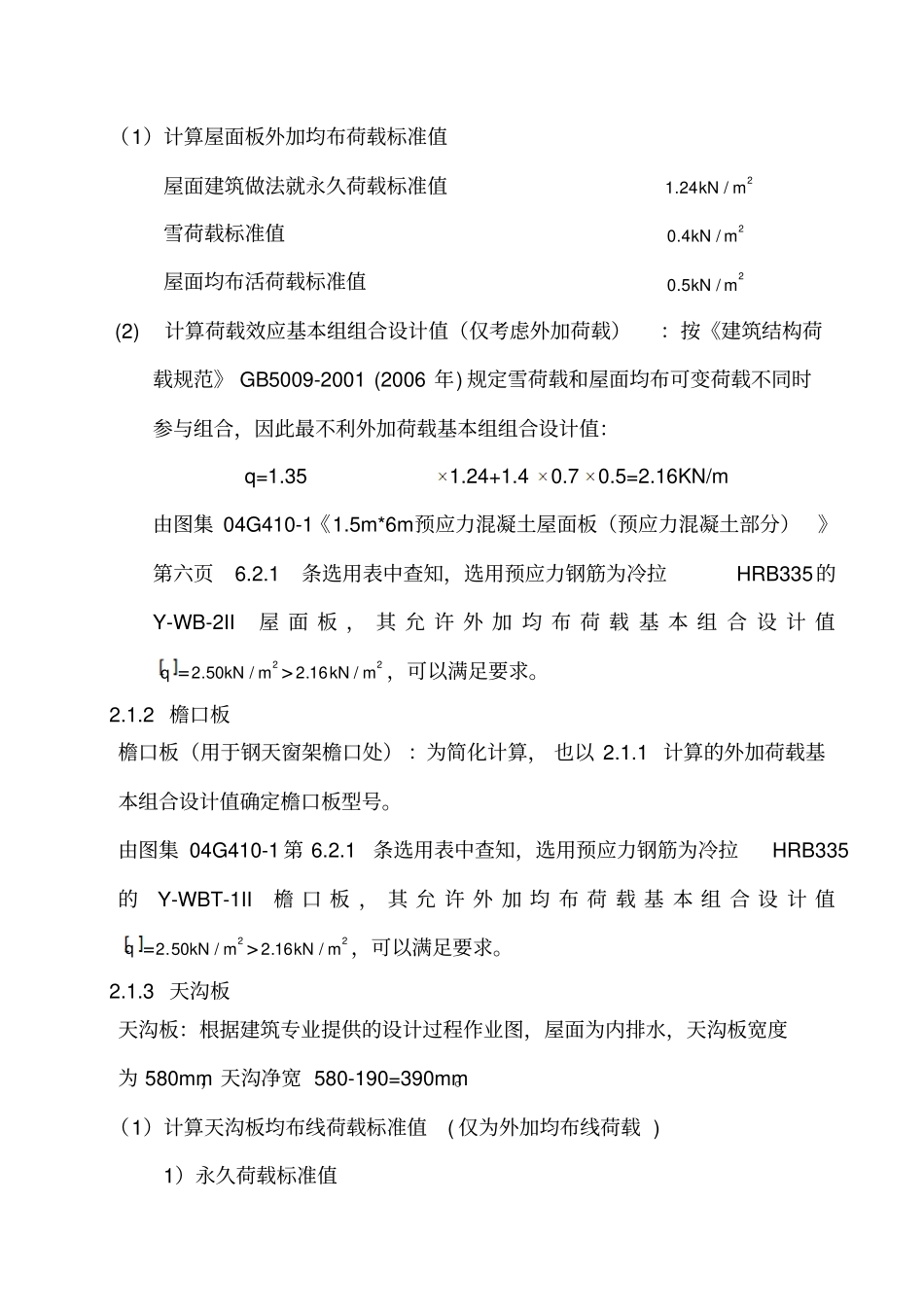

第一章设计资料1设计资料1.1本工程为一般机械加工车间，在生产过程中不排放侵蚀性气体和液体，生产环境的温度低于60摄氏度，屋面无积灰荷载，修建在寒冷地区。1.2当地的基本雪压为，雪荷载准永久值系数分区为Ⅱ区。1.3当地的基本风压为，地面粗糙度类别为B类。1.4当地的抗震设防烈度为8度，设计基本地震加速度为0.2g，设计地震分组为第一组。1.5该车间为两跨21m等高钢筋混凝土柱厂房，安装有4台（每跨两台）大连重工·起重集团有限公司生产的DQQD型，吊车跨度为19.5m的电动桥式吊车，工作级别、起重量见各分组数据。吊车轨顶标志标高为9.5m，吊车技术数据见所提供的技术资料。1.6根据岩土工程勘察报告，该车间所处地段为对建筑有利地段，场地类别为Ⅰ类，在基础底面以下无软弱下卧层，室外地面以下15m范围内无液化土层，地基的标准冻结深度位于室外地面下1m，车间室内外高差0.15m，基础埋深为室外地面以下1.4m。基础底面地基持力层为中砂，承载力特征值。1.7主体结构设计年限为50年，结构安全等级为二级，结构重要性系数为γo=1.0。该车间抗震设防分类为丙级建筑，地基基础设计等级为丙级。（不要求进行抗震设计）1.8屋面建筑做法永久荷载（包括屋面防水层、保温层、找平层等）标准值为，其做法总厚度为0.1m。屋面排水为内天沟，天沟建筑做法永久荷载标准值：防水层2/15.0mkN，找坡层（按平均厚度计算）2/3.1mkN，沟内积水2/3.2mkN（平均积水深度为0.23m）。1.9该车间的围护墙采用贴砌页岩实心烧结砖砌体墙，墙厚240m。外贴50mm厚挤塑板保温层，双面抹灰各厚20mm。砖强度等级MU10，砂浆强度等级M5。1.10根据当地预制混凝土构件供应及车间生产工艺情况等因素，经技术经济比较后确定，主要结构构件采用预制厂的预制构件（屋面板、屋架、钢天窗架、吊车梁、钢柱间支撑、排架柱、基础梁等）选用下列国家标准图集：04G410-1、2《mm65.1预应力混凝土面板》05G512《钢天窗架》04G415-1《预应力混凝土折线形屋架》（预应力钢筋为钢绞线跨度18m~30m）04G323-2《钢筋混凝土吊车梁（工作级别A5/A6）》04G325《吊车轨道联结及车档（适用于混凝土结构）》05G335《单层工业厂房钢筋混凝土柱》05G336《柱间支撑》04G320《钢筋混凝土基础梁》1.11山墙钢筋混凝土抗风柱及排架柱为工地预制混凝土构件，其混凝土强度等级为C30，钢筋采用HRB400级（主筋）、HPB235级（箍筋）。1.12圈梁及柱下台阶形独立基础为工地现浇混凝土构件，其混凝土强度等级为C30，钢筋采用HRB400级（主筋）、HPB235级。第二章按选用的国家标准图集确定主要结构型2.1图集04G410-1《mm65.1预应力混凝土屋面板（预应力混凝土部分）》2.1.1一般预应力混凝土屋面板（mm65.1屋面板）（1）计算屋面板外加均布荷载标准值屋面建筑做法就永久荷载标准值2/24.1mkN雪荷载标准值2/4.0mkN屋面均布活荷载标准值2/5.0mkN(2)计算荷载效应基本组组合设计值（仅考虑外加荷载）：按《建筑结构荷载规范》GB5009-2001(2006年)规定雪荷载和屋面均布可变荷载不同时参与组合，因此最不利外加荷载基本组组合设计值：q=1.351.24+1.40.70.5=2.16KN/m由图集04G410-1《1.5m*6m预应力混凝土屋面板（预应力混凝土部分）》第六页6.2.1条选用表中查知，选用预应力钢筋为冷拉HRB335的Y-WB-2II屋面板，其允许外加均布荷载基本组合设计值q=2/50.2mkN>2/16.2mkN，可以满足要求。2.1.2檐口板檐口板（用于钢天窗架檐口处）：为简化计算，也以2.1.1计算的外加荷载基本组合设计值确定檐口板型号。由图集04G410-1第6.2.1条选用表中查知，选用预应力钢筋为冷拉HRB335的Y-WBT-1II檐口板，其允许外加均布荷载基本组合设计值q=2/50.2mkN>2/16.2mkN，可以满足要求。2.1.3天沟板天沟板：根据建筑专业提供的设计过程作业图，屋面为内排水，天沟板宽度为580mm，天沟净宽580-190=390mm。（1）计算天沟板均布线荷载标准值(仅为外加均布线荷载)1）永久荷载标准值防水层（按天沟板净宽的2.5倍计算）mkN/15.039.015.05.2找坡层mkN/51.039.03.1沟内积水（按0.23m积水深度计算）mkN/90.039.023.0102）屋面均布可变荷载标准值mkN/29.058.05.0（2）计算荷载效应最不利基本组合设计值（仅考虑外...
