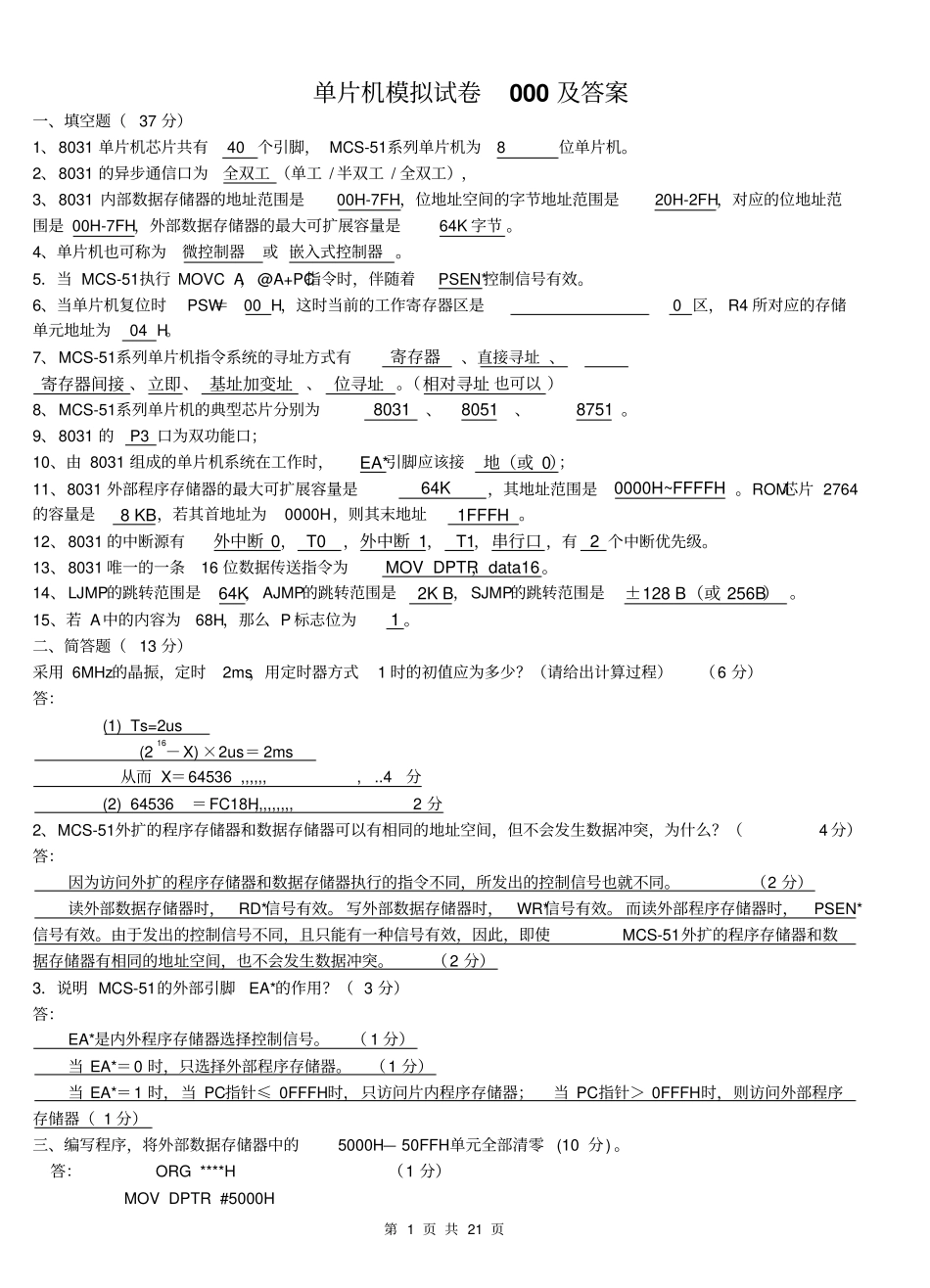

第1页共21页单片机模拟试卷000及答案一、填空题（37分）1、8031单片机芯片共有40个引脚，MCS-51系列单片机为8位单片机。2、8031的异步通信口为全双工（单工/半双工/全双工），3、8031内部数据存储器的地址范围是00H-7FH，位地址空间的字节地址范围是20H-2FH，对应的位地址范围是00H-7FH，外部数据存储器的最大可扩展容量是64K字节。4、单片机也可称为微控制器或嵌入式控制器。5．当MCS-51执行MOVCA，@A+PC指令时，伴随着PSEN*控制信号有效。6、当单片机复位时PSW＝00H，这时当前的工作寄存器区是0区，R4所对应的存储单元地址为04H。7、MCS-51系列单片机指令系统的寻址方式有寄存器、直接寻址、寄存器间接、立即、基址加变址、位寻址。（相对寻址也可以）8、MCS-51系列单片机的典型芯片分别为8031、8051、8751。9、8031的P3口为双功能口；10、由8031组成的单片机系统在工作时，EA*引脚应该接地（或0）；11、8031外部程序存储器的最大可扩展容量是64K，其地址范围是0000H~FFFFH。ROM芯片2764的容量是8KB，若其首地址为0000H，则其末地址1FFFH。12、8031的中断源有外中断0，T0，外中断1，T1，串行口，有2个中断优先级。13、8031唯一的一条16位数据传送指令为MOVDPTR，data16。14、LJMP的跳转范围是64K，AJMP的跳转范围是2KB，SJMP的跳转范围是±128B（或256B）。15、若A中的内容为68H，那么P标志位为1。二、简答题（13分）采用6MHz的晶振，定时2ms，用定时器方式1时的初值应为多少？（请给出计算过程）（6分）答：(1)Ts=2us(216－X)×2us＝2ms从而X＝64536,,,,,,,..4分(2)64536＝FC18H,,,,,,,,,2分2、MCS-51外扩的程序存储器和数据存储器可以有相同的地址空间，但不会发生数据冲突，为什么？（4分）答：因为访问外扩的程序存储器和数据存储器执行的指令不同，所发出的控制信号也就不同。（2分）读外部数据存储器时，RD*信号有效。写外部数据存储器时，WR*信号有效。而读外部程序存储器时，PSEN*信号有效。由于发出的控制信号不同，且只能有一种信号有效，因此，即使MCS-51外扩的程序存储器和数据存储器有相同的地址空间，也不会发生数据冲突。（2分）3．说明MCS-51的外部引脚EA*的作用？（3分）答：EA*是内外程序存储器选择控制信号。（1分）当EA*＝0时，只选择外部程序存储器。（1分）当EA*＝1时，当PC指针≤0FFFH时，只访问片内程序存储器；当PC指针＞0FFFH时，则访问外部程序存储器（1分）三、编写程序，将外部数据存储器中的5000H—50FFH单元全部清零(10分)。答：ORG****H（1分）MOVDPTR#5000H第2页共21页MOVR0,#00HCLRA（3分）LOOP:MOVX@DPTR,AINCDPTR（3分）DJNZR0,LOOP（2分）HERE:SJMPHERE(RET,SJMP$等)（1分）五、简述行列式扫描键盘的工作原理。（10分）答案：1）首先判断有无键按下：(3分)将列线全部置0，读行线状态，若P1.0~P1.3全为1，则表明无键按下，若出现低电平即0，则有键按下，记录下行号i;2)其次，如有键按下，判断具体键号(7分)方法如下：逐列为低，其它为高，再读行线状态，如出现哪一行为低，记录此时的列号j，则证明第i行第j列的按键被按下，至此完成键盘的行列式扫描。六、图为8段共阴数码管，请写出如下数值的段码。（5分）答案：03FH(0.5分)106H(0.5分)25BH(0.5分)34FH(0.5分)466H(0.5分)56DH(0.5分)P73H(0.5分)707H(0.5分)87FH(0.5分)C39H(0.5分)单片机模拟试卷001abcdefghD0D1D2D3D4D5D6D7bacdefgh第3页共21页一、选择题（每题1分，共10分）1．8031单片机的()口的引脚，还具有外中断、串行通信等第二功能。a）P0b）P1c）P2d）P32．单片机应用程序一般存放在（）a）RAMb）ROMc）寄存器d）CPU3．已知某数的BCD码为0111010101000010则其表示的十进制数值为（）a）7542Hb）7542c）75.42Hd）75.424．下列指令中不影响标志位CY的指令有（）。a）ADDA，20Hb）CLRc）RRCAd）INCA5．CPU主要的组成部部分为（）a）运算器、控制器b）加法器、寄存器c）运算器、寄存器d）运算器、指令译码器6．INTEL8051CPU是（）位的单片机a）16b）4c）8d）准167．8031复位后，PC与SP的值为（）a）0000H，00Hb）0000H，07Hc）0003H，07Hd）0800H，00H8．当需要从MCS-51单片机程序存...
