石灰石输送装置技术规格书VIP专享VIP免费

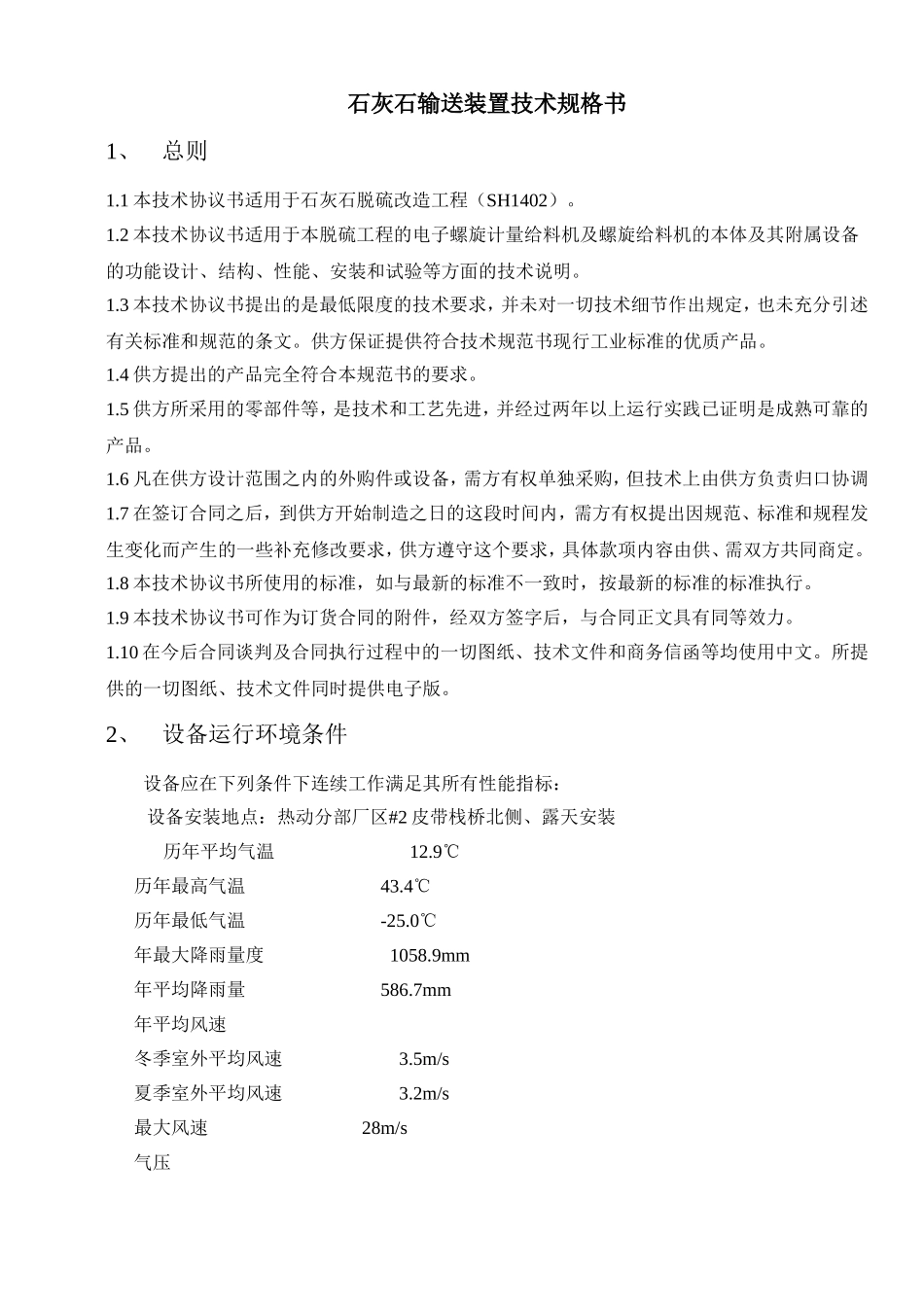

石灰石输送装置技术规格书1、总则1.1本技术协议书适用于石灰石脱硫改造工程（SH1402）。1.2本技术协议书适用于本脱硫工程的电子螺旋计量给料机及螺旋给料机的本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术说明。1.3本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。供方保证提供符合技术规范书现行工业标准的优质产品。1.4供方提出的产品完全符合本规范书的要求。1.5供方所采用的零部件等，是技术和工艺先进，并经过两年以上运行实践已证明是成熟可靠的产品。1.6凡在供方设计范围之内的外购件或设备，需方有权单独采购，但技术上由供方负责归口协调1.7在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，供方遵守这个要求，具体款项内容由供、需双方共同商定。1.8本技术协议书所使用的标准，如与最新的标准不一致时，按最新的标准的标准执行。1.9本技术协议书可作为订货合同的附件，经双方签字后，与合同正文具有同等效力。1.10在今后合同谈判及合同执行过程中的一切图纸、技术文件和商务信函等均使用中文。所提供的一切图纸、技术文件同时提供电子版。2、设备运行环境条件设备应在下列条件下连续工作满足其所有性能指标：设备安装地点：热动分部厂区#2皮带栈桥北侧、露天安装历年平均气温12.9℃历年最高气温43.4℃历年最低气温-25.0℃年最大降雨量度1058.9mm年平均降雨量586.7mm年平均风速冬季室外平均风速3.5m/s夏季室外平均风速3.2m/s最大风速28m/s气压年平均气压101.4KPa湿度多年平均相对湿度64%其它基本风压值0.40Kpam设计雪压0.25Kpam地震裂度7度3、设计参数3.1电子螺旋计量给料机3.1.1型号及数量:HCLS－4002台运行方式：变频调节出力范围:0~50t/h中心距:进出料口尺寸：螺距：螺旋直径：驱动装置:型号:SBD功率:kW防护等级:IP543.1.2被输送的物料类型及条件被输送物料名称:石灰石粉形状：粉状含水率：不含水腐蚀性：碱性堆密度1130kg/m3粒度分布：250目通过率90%3.2螺旋给料机3.2.1型号及数量:HCLS-4002台运行方式：变频调节出力范围:0~50t/h进出料口尺寸：驱动装置:型号:BLW功率:kW防护等级:IP544、技术要求4.1总的技术说明4.1.1供方提供的设备保证满足人身安全和劳动保护要求。4.1.2所有设备应正确设计和制造，满足安全和持续运行，满足所有工况下的功能而不应有过度的应力、振动、腐蚀、老化以及其它影响运行的问题。供方将提供优于招标要求的先进、成熟、可靠的设备及部件。4.1.3供方提供设备是全新的并有可靠的设计，供方保证不提供带试制性的部件和设备。设备零部件的制造过程有良好的工艺，不易于磨损、腐蚀、老化,需要调整、检查和更换的零部件提供备用品，并能比较方便地拆卸、更换和修理。4.1.4所有材料符合有关规范的要求，并经过检验或文件证明是新的和优质的。4.1.5在设备制造过程中实施严格的质量管理，包括必要的处理、检验和试验。4.1.6设备机械零部件有良好的互换性，所有的设备和材料能满足绍兴地区的环境及设备所使用工况条件的要求。4.1.7各转动件转动灵活，没有卡阻现象。润滑部分密封良好，没有油脂渗漏现象。4.1.8金属结构件的焊接会符合GB985,GB986的有关规定。焊缝不会出现烧穿、裂纹及未熔合等缺陷。4.1.9所有的电气元器件绝缘良好，并能在低温、潮湿、尘大的环境中正常工作。4.1.10设备制造中结构件表面进行防锈处理。4.1.11设备在系统出力工作范围内，能保证稳定、有效运行。4.1.12计量设备能满足长期运行的要求，计量准确，维护工作量小，使用寿命长。4.1.13供方具有国家权威机构颁发的生产许可证.4.2对电子螺旋计量给料机性能的基本说明4.2.1供方保证满足需方提出的电子螺旋计量给料机性能设计参数，并能在需方指明的环境下长期安全工作。4.2.2所有零件、规格、公差配合以及输送机制造采用的材质等均符合CEMA标准和有关的国家标准，保证不同生产厂家的零部件均可以互换。4.2.3从石灰石仓到给料机进口，给料机出口至石灰石浆液罐接口的管道为碳钢制作，其壁厚不小于8mm。4.2.4称重系统及控制系统的...
