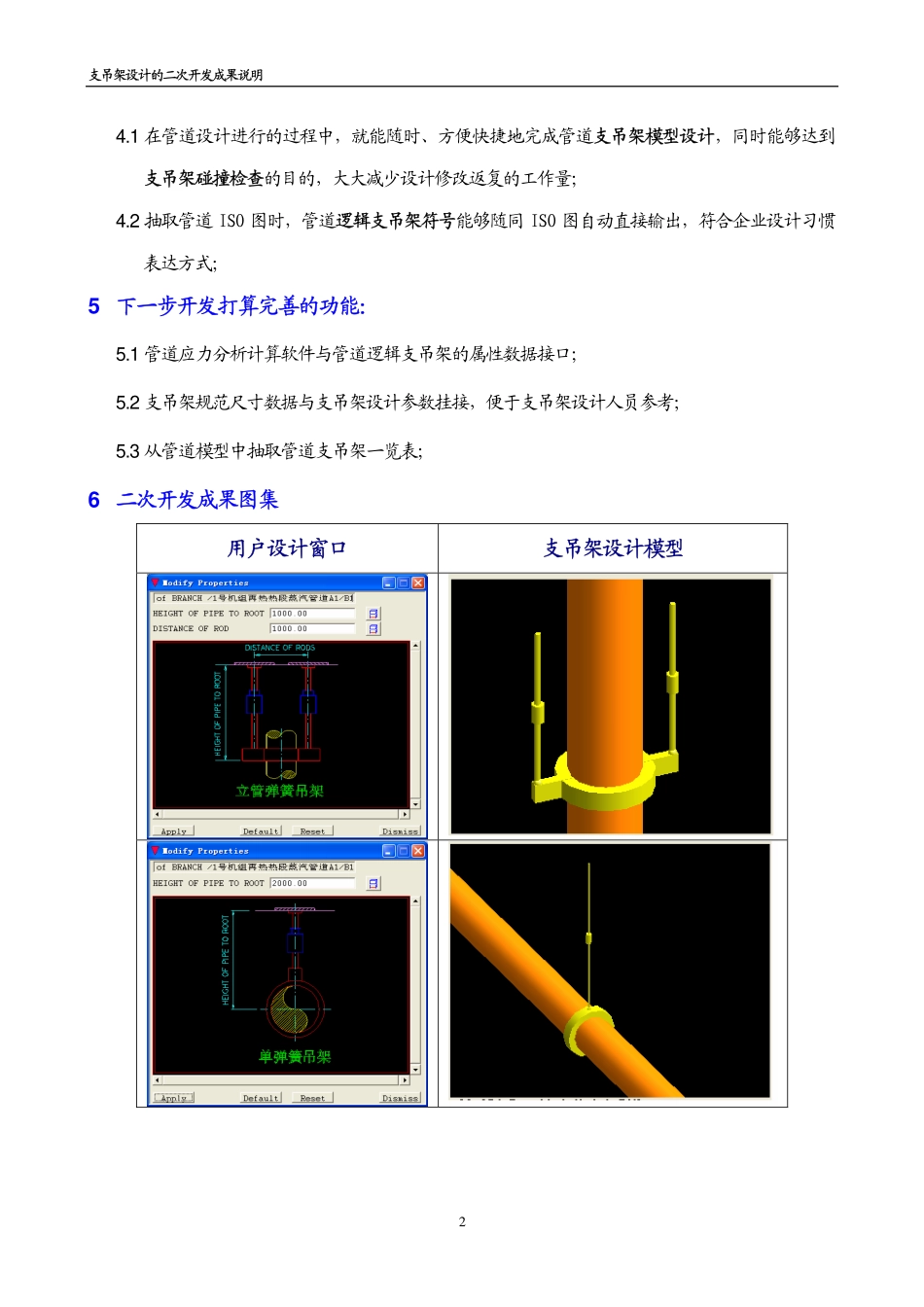

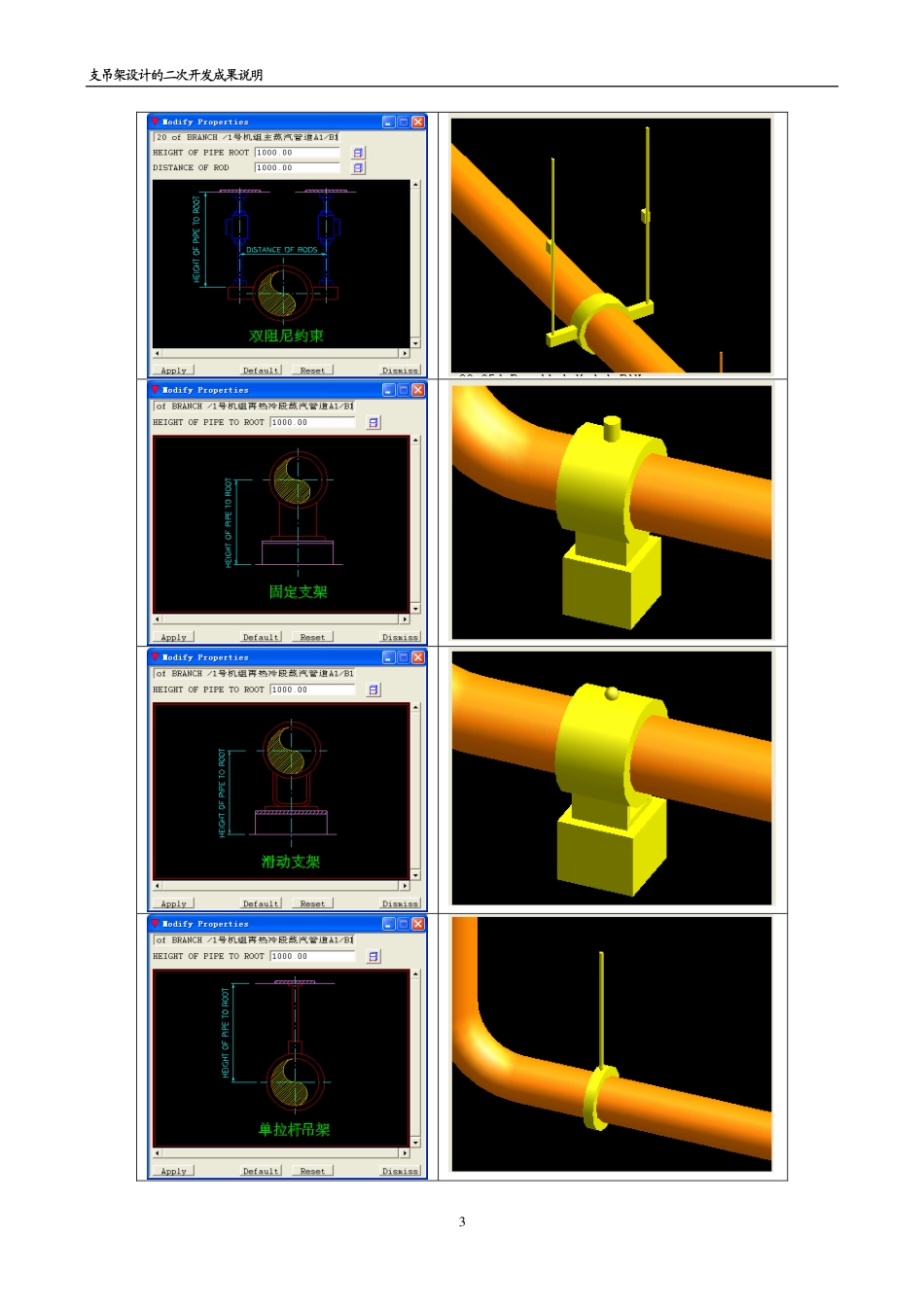

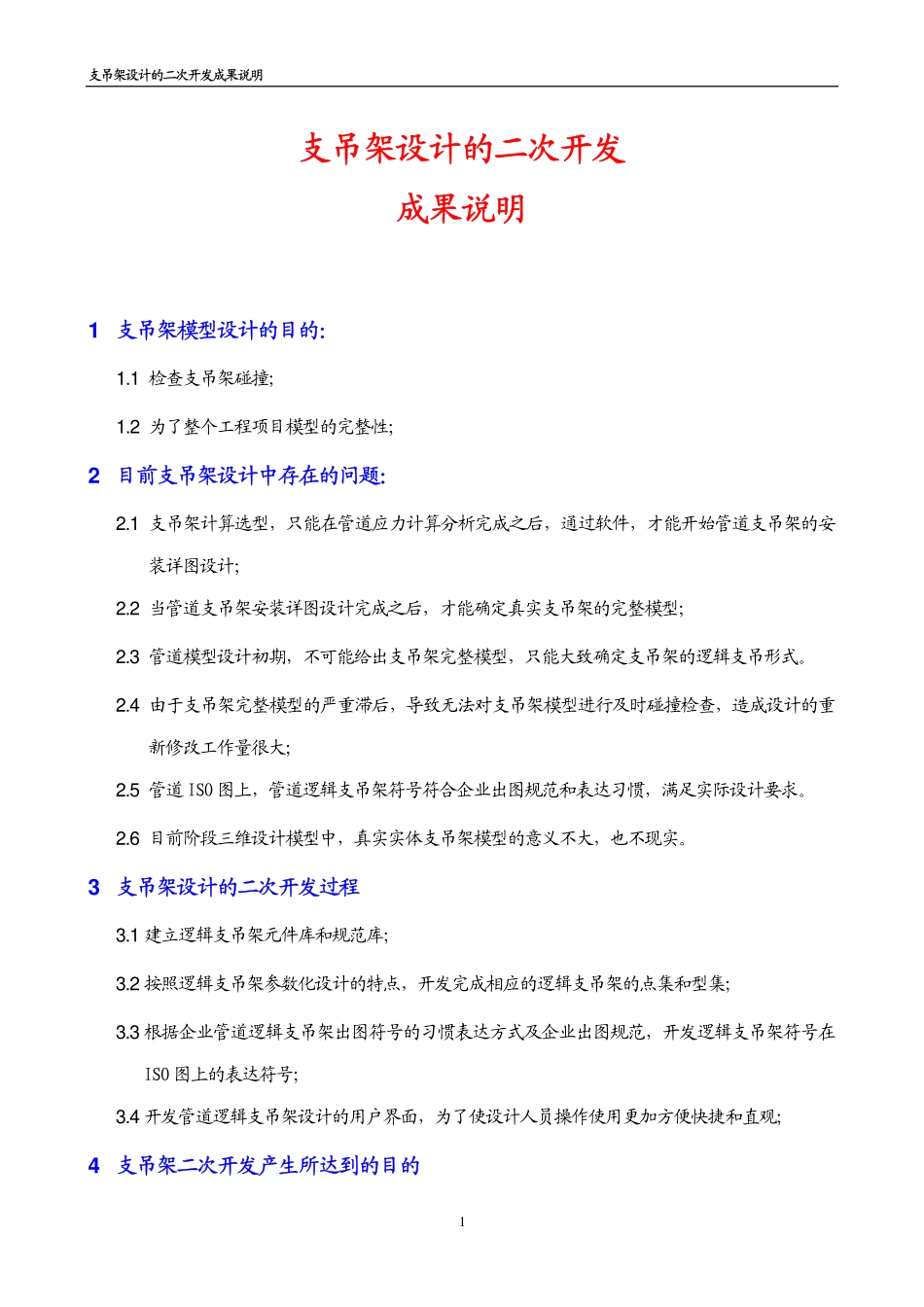

支吊架设计的二次开发成果说明1支吊架设计的二次开发成果说明1支吊架模型设计的目的：1.1检查支吊架碰撞；1.2为了整个工程项目模型的完整性；2目前支吊架设计中存在的问题：2.1支吊架计算选型，只能在管道应力计算分析完成之后，通过软件，才能开始管道支吊架的安装详图设计；2.2当管道支吊架安装详图设计完成之后，才能确定真实支吊架的完整模型；2.3管道模型设计初期，不可能给出支吊架完整模型，只能大致确定支吊架的逻辑支吊形式。2.4由于支吊架完整模型的严重滞后，导致无法对支吊架模型进行及时碰撞检查，造成设计的重新修改工作量很大；2.5管道ISO图上，管道逻辑支吊架符号符合企业出图规范和表达习惯，满足实际设计要求。2.6目前阶段三维设计模型中，真实实体支吊架模型的意义不大，也不现实。3支吊架设计的二次开发过程3.1建立逻辑支吊架元件库和规范库；3.2按照逻辑支吊架参数化设计的特点，开发完成相应的逻辑支吊架的点集和型集；3.3根据企业管道逻辑支吊架出图符号的习惯表达方式及企业出图规范，开发逻辑支吊架符号在ISO图上的表达符号；3.4开发管道逻辑支吊架设计的用户界面，为了使设计人员操作使用更加方便快捷和直观；4支吊架二次开发产生所达到的目的支吊架设计的二次开发成果说明24.1在管道设计进行的过程中，就能随时、方便快捷地完成管道支吊架模型设计，同时能够达到支吊架碰撞检查的目的，大大减少设计修改返复的工作量；4.2抽取管道ISO图时，管道逻辑支吊架符号能够随同ISO图自动直接输出，符合企业设计习惯表达方式；5下一步开发打算完善的功能：5.1管道应力分析计算软件与管道逻辑支吊架的属性数据接口；5.2支吊架规范尺寸数据与支吊架设计参数挂接，便于支吊架设计人员参考；5.3从管道模型中抽取管道支吊架一览表；6二次开发成果图集用户设计窗口支吊架设计模型支吊架设计的二次开发成果说明3支吊架设计的二次开发成果说明4支吊架设计的二次开发成果说明5支吊架设计的二次开发成果说明6支吊架设计的二次开发成果说明7PDMS自动输出管道ISO图中，逻辑支吊架规范表达符号详图示例
