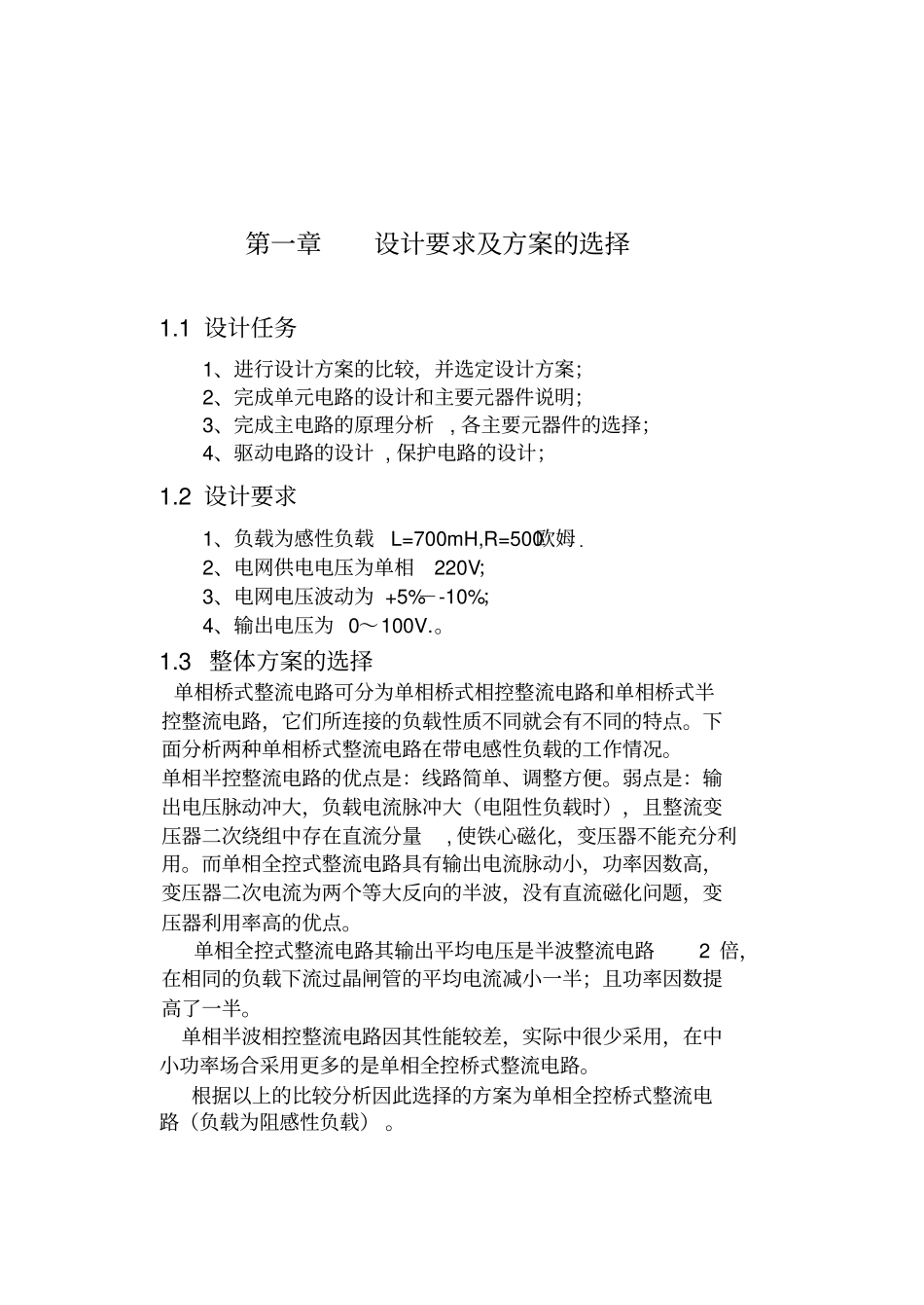

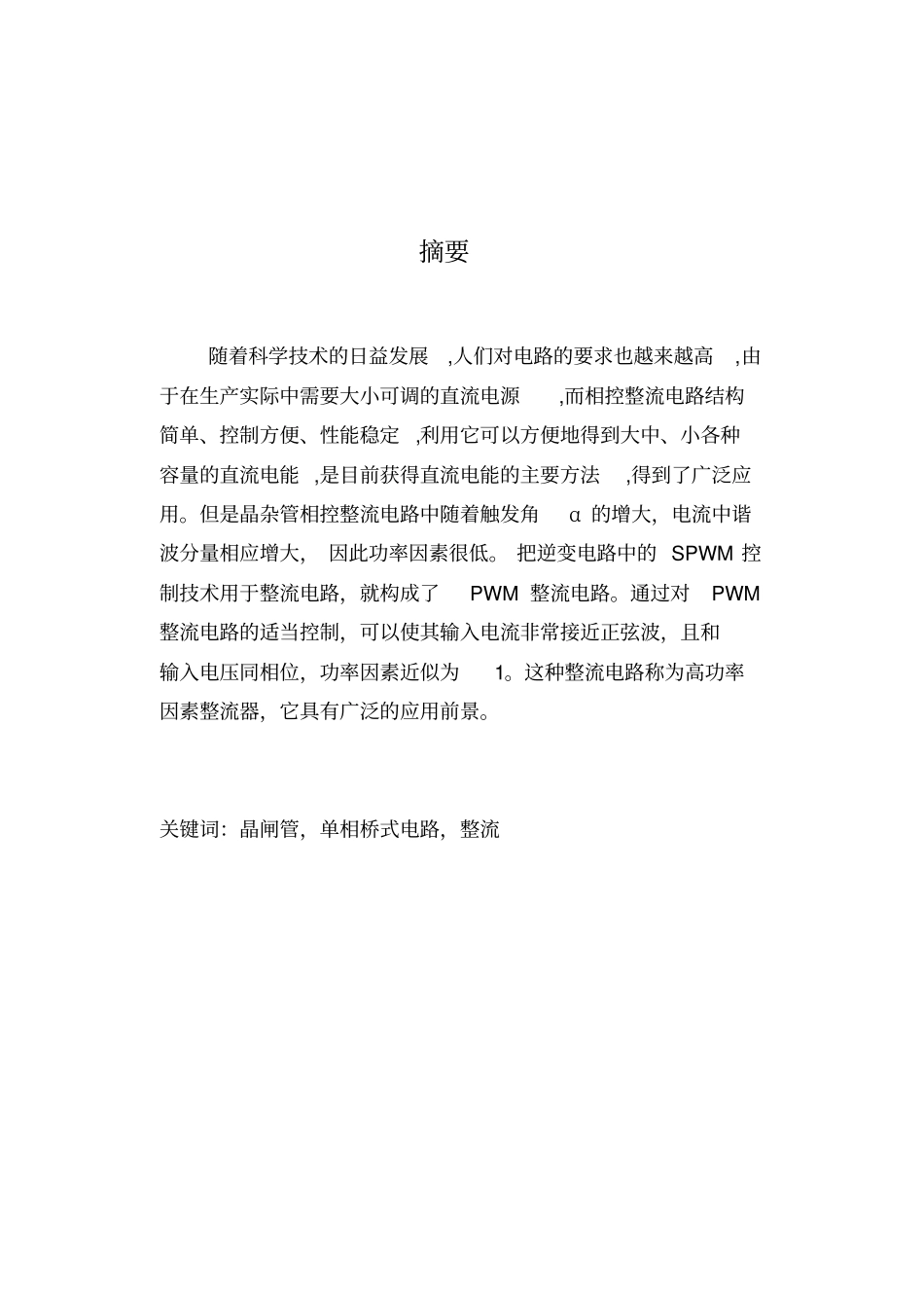

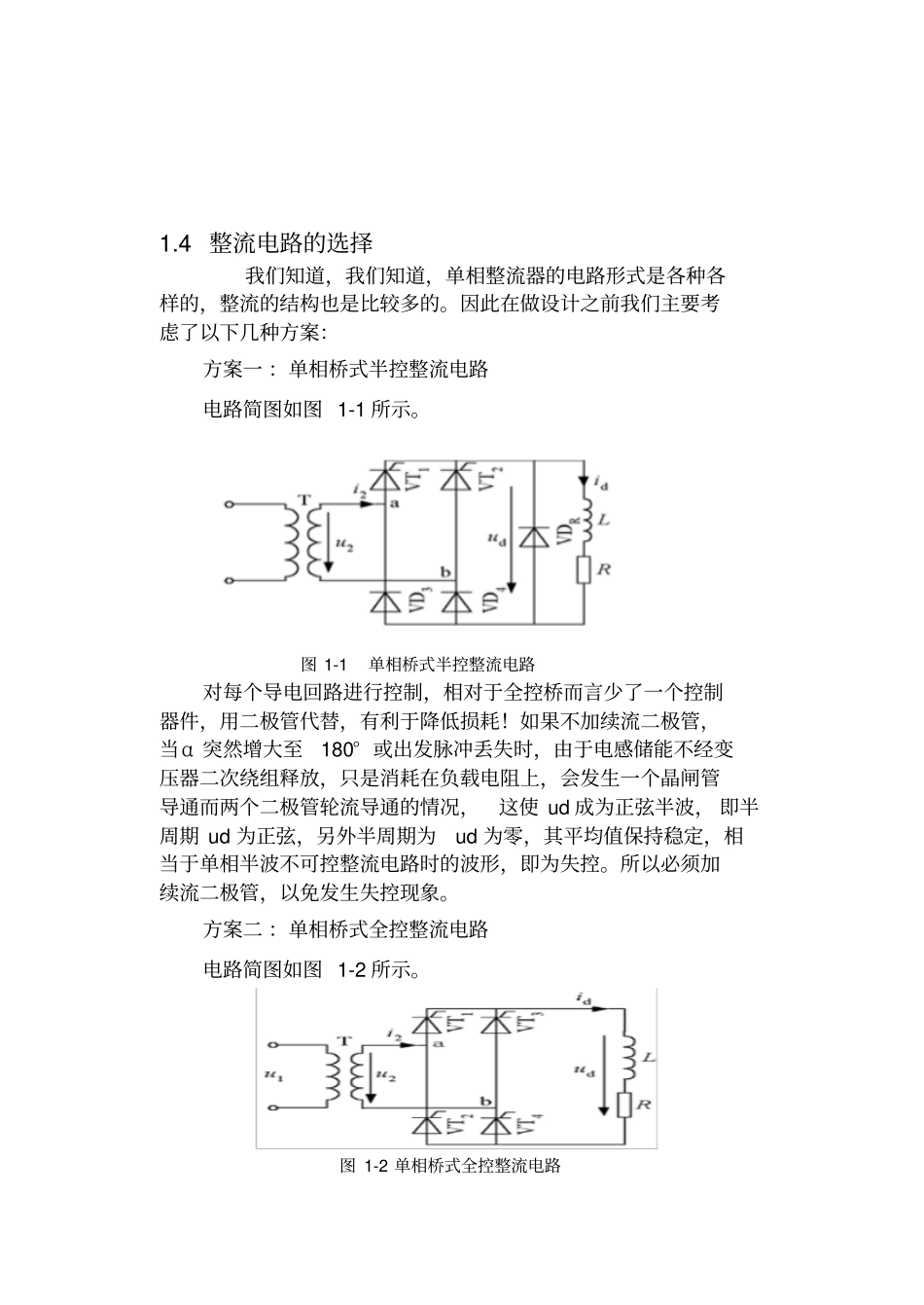

摘要随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。但是晶杂管相控整流电路中随着触发角α的增大，电流中谐波分量相应增大，因此功率因素很低。把逆变电路中的SPWM控制技术用于整流电路，就构成了PWM整流电路。通过对PWM整流电路的适当控制，可以使其输入电流非常接近正弦波，且和输入电压同相位，功率因素近似为1。这种整流电路称为高功率因素整流器，它具有广泛的应用前景。关键词：晶闸管，单相桥式电路，整流第一章设计要求及方案的选择1.1设计任务1、进行设计方案的比较，并选定设计方案；2、完成单元电路的设计和主要元器件说明；3、完成主电路的原理分析,各主要元器件的选择；4、驱动电路的设计,保护电路的设计；1.2设计要求1、负载为感性负载L=700mH,R=500欧姆.2、电网供电电压为单相220V；3、电网电压波动为+5%－-10%；4、输出电压为0～100V.。1.3整体方案的选择单相桥式整流电路可分为单相桥式相控整流电路和单相桥式半控整流电路，它们所连接的负载性质不同就会有不同的特点。下面分析两种单相桥式整流电路在带电感性负载的工作情况。单相半控整流电路的优点是：线路简单、调整方便。弱点是：输出电压脉动冲大，负载电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量,使铁心磁化，变压器不能充分利用。而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。单相全控式整流电路其输出平均电压是半波整流电路2倍，在相同的负载下流过晶闸管的平均电流减小一半；且功率因数提高了一半。单相半波相控整流电路因其性能较差，实际中很少采用，在中小功率场合采用更多的是单相全控桥式整流电路。根据以上的比较分析因此选择的方案为单相全控桥式整流电路（负载为阻感性负载）。1.4整流电路的选择我们知道，我们知道，单相整流器的电路形式是各种各样的，整流的结构也是比较多的。因此在做设计之前我们主要考虑了以下几种方案：方案一：单相桥式半控整流电路电路简图如图1-1所示。图1-1单相桥式半控整流电路对每个导电回路进行控制，相对于全控桥而言少了一个控制器件，用二极管代替，有利于降低损耗！如果不加续流二极管，当α突然增大至180°或出发脉冲丢失时，由于电感储能不经变压器二次绕组释放，只是消耗在负载电阻上，会发生一个晶闸管导通而两个二极管轮流导通的情况，这使ud成为正弦半波，即半周期ud为正弦，另外半周期为ud为零，其平均值保持稳定，相当于单相半波不可控整流电路时的波形，即为失控。所以必须加续流二极管，以免发生失控现象。方案二：单相桥式全控整流电路电路简图如图1-2所示。图1-2单相桥式全控整流电路此电路对每个导电回路进行控制，无须用续流二极管，也不会失控现象，负载形式多样，整流效果好，波形平稳，应用广泛。变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器的利用率也高。方案三：单相半波可控整流电路电路简图如图1-3所示。图1-3单相半波可控整流电路此电路只需要一个可控器件，电路比较简单，VT的a移相范围为180。但输出脉动大，变压器二次侧电流中含直流分量，造成变压器铁芯直流磁化。为使变压器铁心不饱和，需增大铁心截面积，增大了设备的容量。实际上很少应用此种电路。方案四：单相全波可控整流电路电路简图如图1-4所示。图1-4单相全波可控整流电路此电路变压器是带中心抽头的，结构比较复杂，只要用2个可控器件，单相全波只用2个晶闸管，比单相全控桥少2个，因此少了一个管压降，相应地，门极驱动电路也少2个，但是晶闸管承受的最大电压是单相全控桥的2倍。不存在直流磁化的问题，适用于输出低压的场合作电流脉冲大（电阻性负载时），，且整流变压器二次绕组中存在直流分量,使铁心磁化，变压器不能充分利用。而单相全控式整流电路具有输出电流脉动小，功率因...
