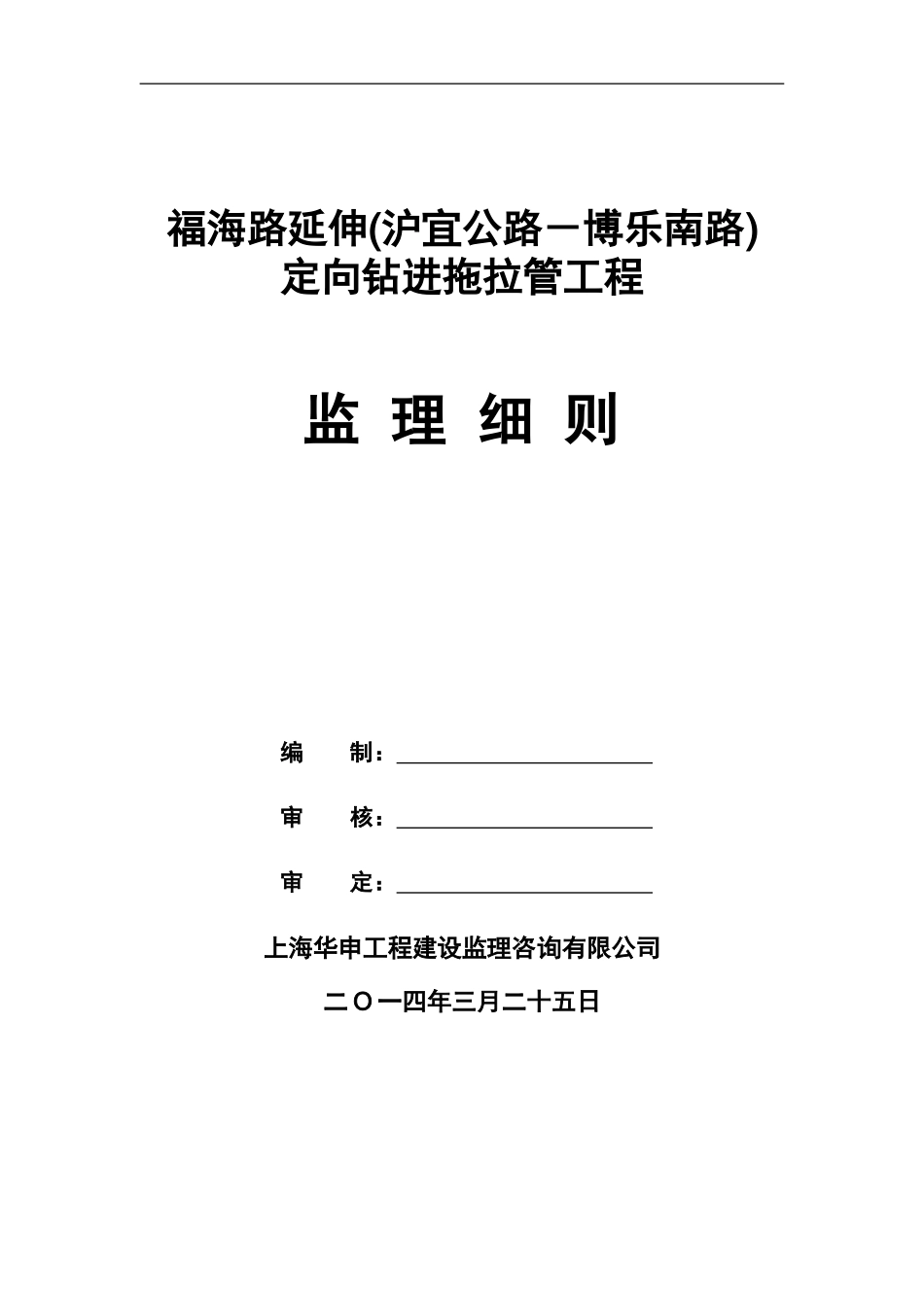

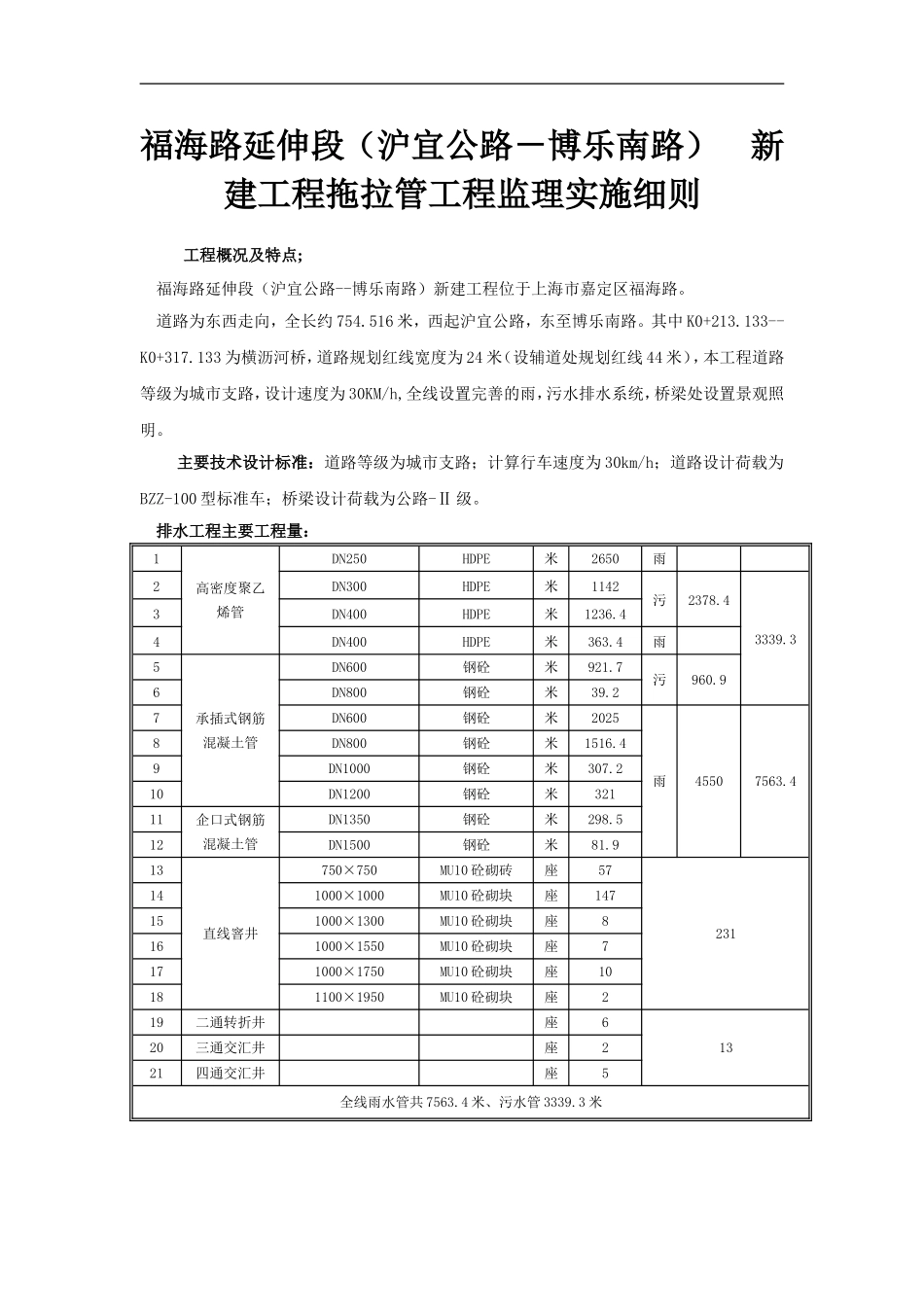

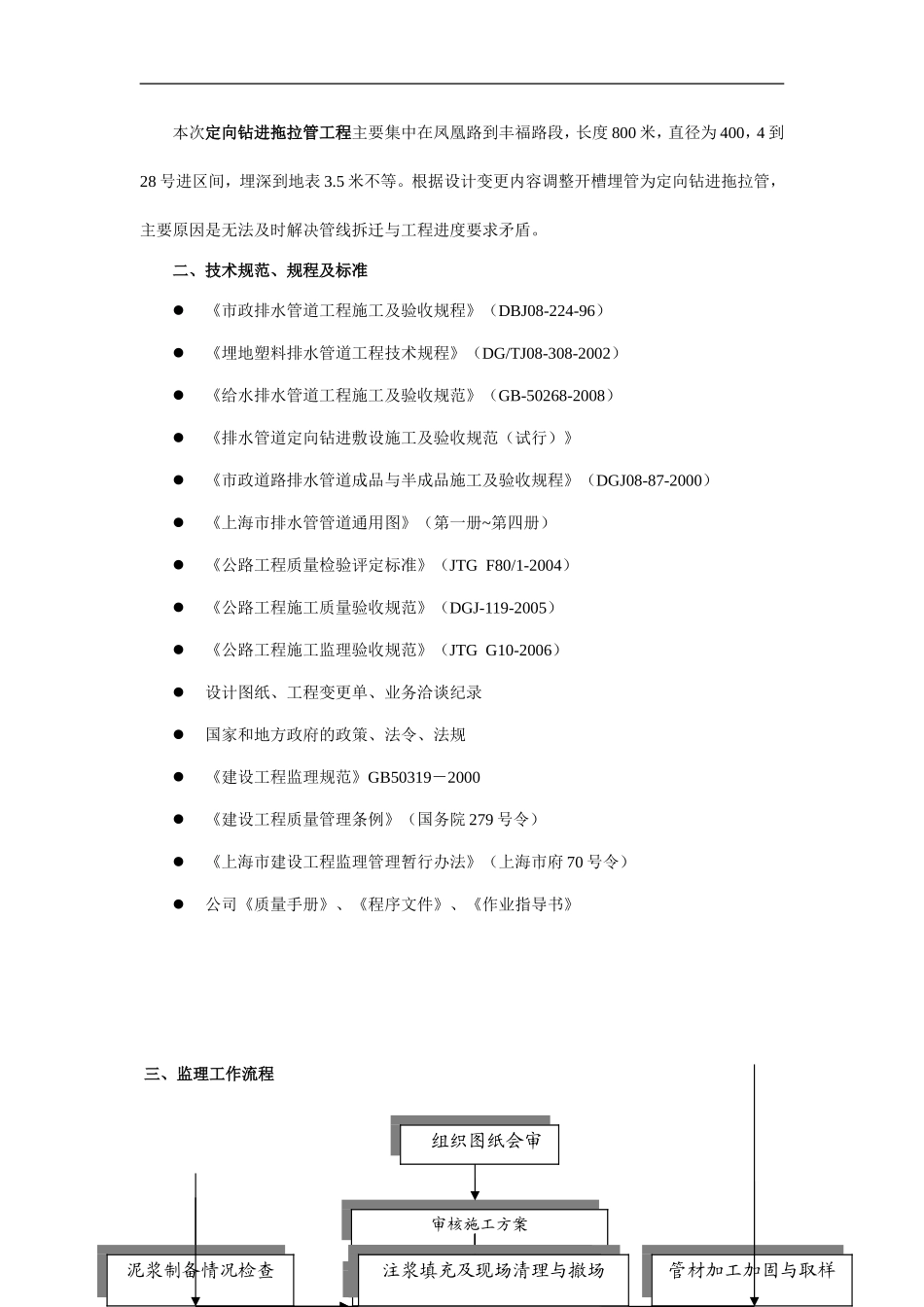

福海路延伸(沪宜公路－博乐南路)定向钻进拖拉管工程监理细则编制：审核：审定：上海华申工程建设监理咨询有限公司二O一四年三月二十五日福海路延伸段（沪宜公路－博乐南路）新建工程拖拉管工程监理实施细则工程概况及特点;福海路延伸段（沪宜公路--博乐南路）新建工程位于上海市嘉定区福海路。道路为东西走向，全长约754.516米，西起沪宜公路，东至博乐南路。其中K0+213.133--K0+317.133为横沥河桥，道路规划红线宽度为24米（设辅道处规划红线44米），本工程道路等级为城市支路，设计速度为30KM/h,全线设置完善的雨，污水排水系统，桥梁处设置景观照明。主要技术设计标准：道路等级为城市支路；计算行车速度为30km/h；道路设计荷载为BZZ-100型标准车；桥梁设计荷载为公路-Ⅱ级。排水工程主要工程量：1高密度聚乙烯管DN250HDPE米2650雨2DN300HDPE米1142污2378.43339.33DN400HDPE米1236.44DN400HDPE米363.4雨5承插式钢筋混凝土管DN600钢砼米921.7污960.96DN800钢砼米39.27DN600钢砼米2025雨45507563.48DN800钢砼米1516.49DN1000钢砼米307.210DN1200钢砼米32111企口式钢筋混凝土管DN1350钢砼米298.512DN1500钢砼米81.913直线窨井750×750MU10砼砌砖座57231141000×1000MU10砼砌块座147151000×1300MU10砼砌块座8161000×1550MU10砼砌块座7171000×1750MU10砼砌块座10181100×1950MU10砼砌块座219二通转折井座61320三通交汇井座221四通交汇井座5全线雨水管共7563.4米、污水管3339.3米本次定向钻进拖拉管工程主要集中在凤凰路到丰福路段，长度800米，直径为400，4到28号进区间，埋深到地表3.5米不等。根据设计变更内容调整开槽埋管为定向钻进拖拉管，主要原因是无法及时解决管线拆迁与工程进度要求矛盾。二、技术规范、规程及标准《市政排水管道工程施工及验收规程》（DBJ08-224-96）《埋地塑料排水管道工程技术规程》（DG/TJ08-308-2002）《给水排水管道工程施工及验收规范》（GB-50268-2008）《排水管道定向钻进敷设施工及验收规范（试行）》《市政道路排水管道成品与半成品施工及验收规程》（DGJ08-87-2000）《上海市排水管管道通用图》（第一册~第四册）《公路工程质量检验评定标准》（JTGF80/1-2004）《公路工程施工质量验收规范》（DGJ-119-2005）《公路工程施工监理验收规范》（JTGG10-2006）设计图纸、工程变更单、业务洽谈纪录国家和地方政府的政策、法令、法规《建设工程监理规范》GB50319－2000《建设工程质量管理条例》（国务院279号令）《上海市建设工程监理管理暂行办法》（上海市府70号令）公司《质量手册》、《程序文件》、《作业指导书》三、监理工作流程组织图纸会审审核施工方案检查控制井施工审核定向轨迹设计检查钻机定位检查钻机试钻情况泥浆制备情况检查控向钻导向孔管材加工加固与取样多级扩孔检查回拉管村注浆填充及现场清理与撤场原材料、成品、半成品工程监理流程四、监理工作的控制点及重点1、材料、设备进场监控（1）用于本工程的材料应符合国家现行的有关产品标准的规定，并应要求合格证（质保不合格不合格合格合格原材料、成品、半成品进场前施工方报审原材料、成品、半成品进场前施工方报审成品、半成品供应单位资质报审表（A5表）成品、半成品供应单位资质报审表（A5表）原材料报审表（A6表）原材料报审表（A6表）供货单位营业执照企业资质证书产品合格证、准用证必要时的测试数据供货单位营业执照企业资质证书产品合格证、准用证必要时的测试数据材料质保单材料试报单施工方复检（验）报告材料质保单材料试报单施工方复检（验）报告监理审核监理审核根据使用部位、功能要求，确定进厂（场）考察根据使用部位、功能要求，确定进厂（场）考察必要时委托第三方进行验证试验、工艺试验必要时委托第三方进行验证试验、工艺试验监理签发审核意见监理签发审核意见换材料重新报审换材料重新报审同意进场使用同意进场使用书）齐全，成品、半成品型号、尺寸、强度指标及外观质量符合要求；（2）工程所用材料进场除厂家提供质量保证书外，施工现场要经监理旁站取样，陪送去实验室做有关性能检验合格后才可使用；（3）对影响工程质...
