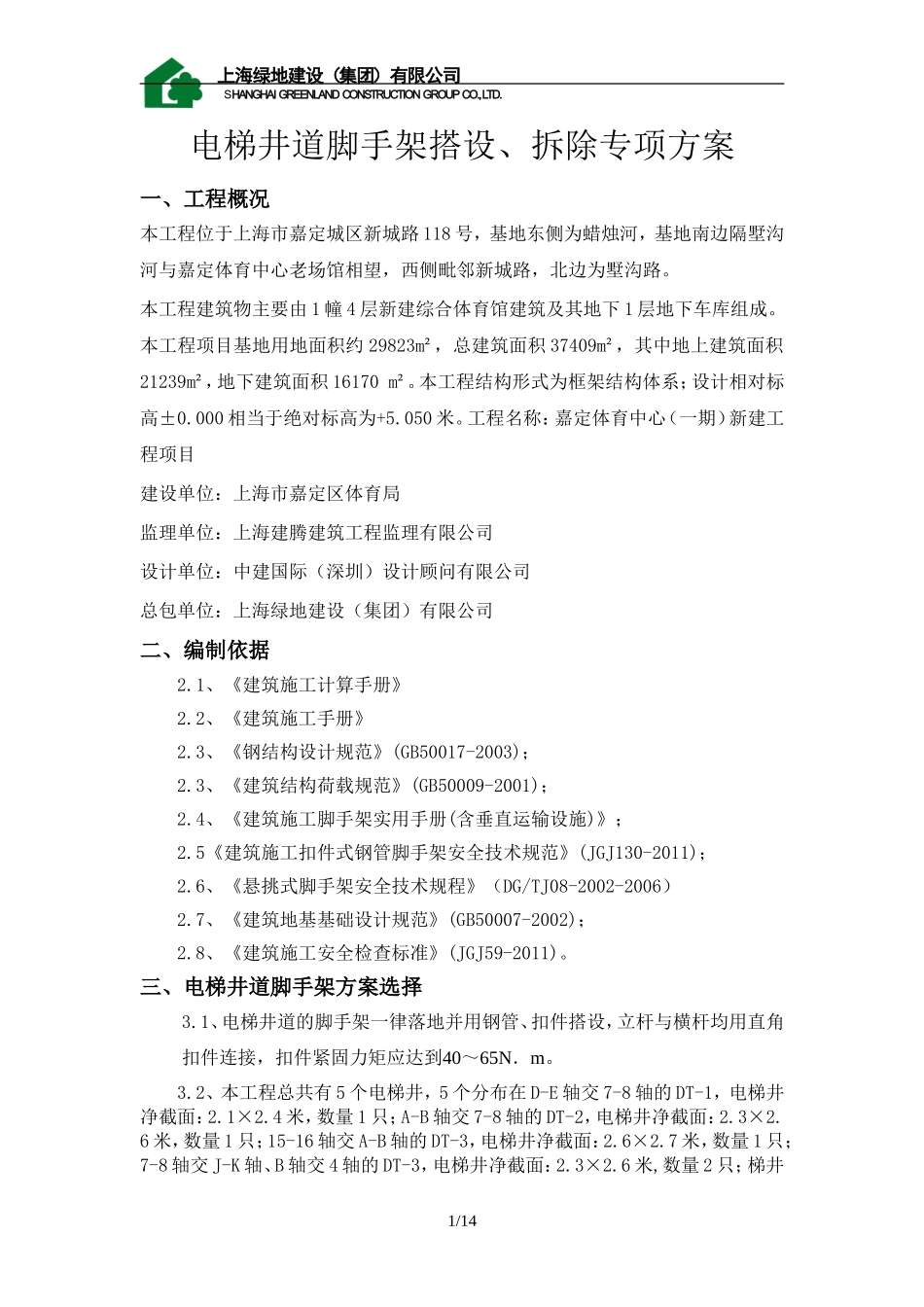

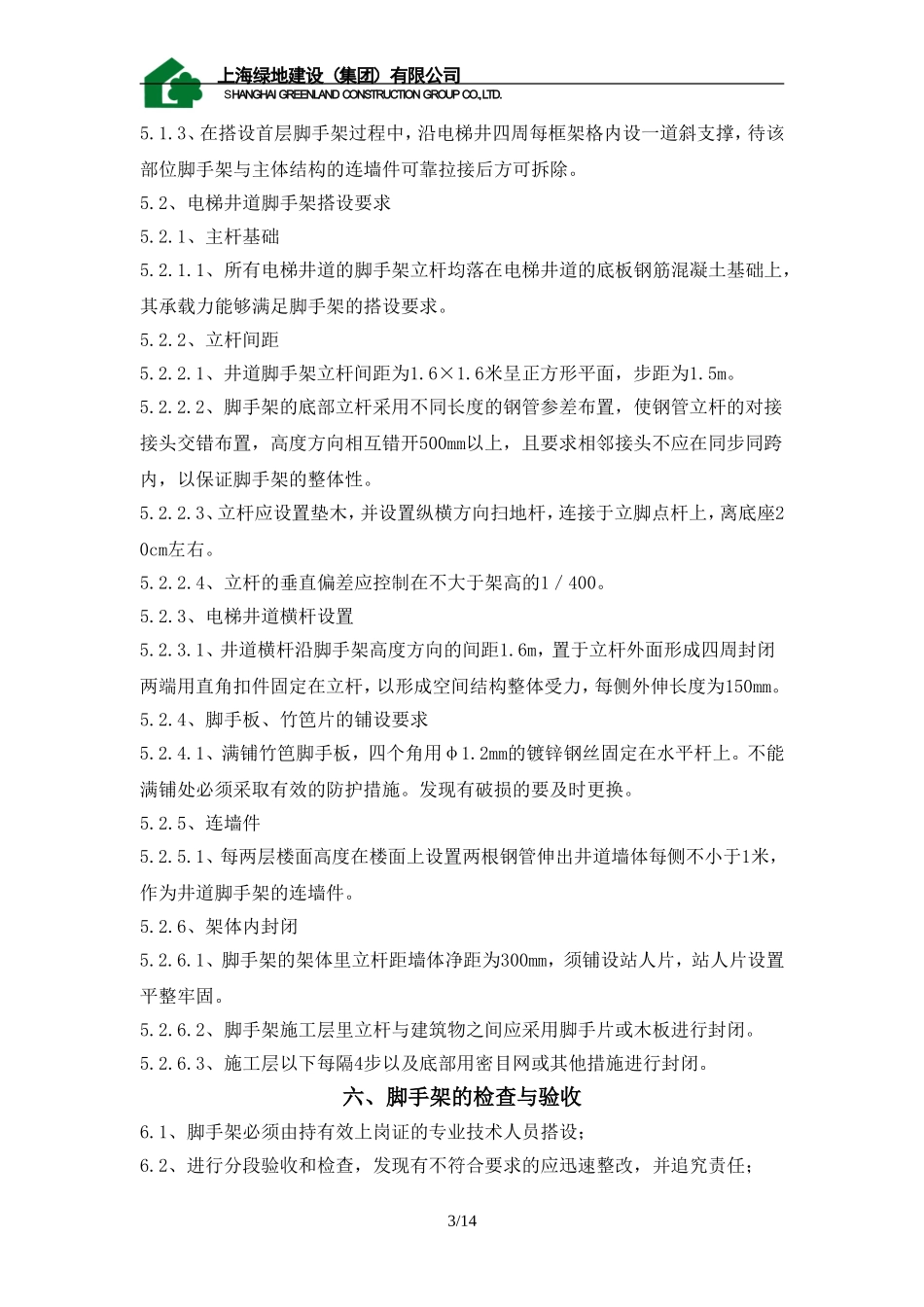

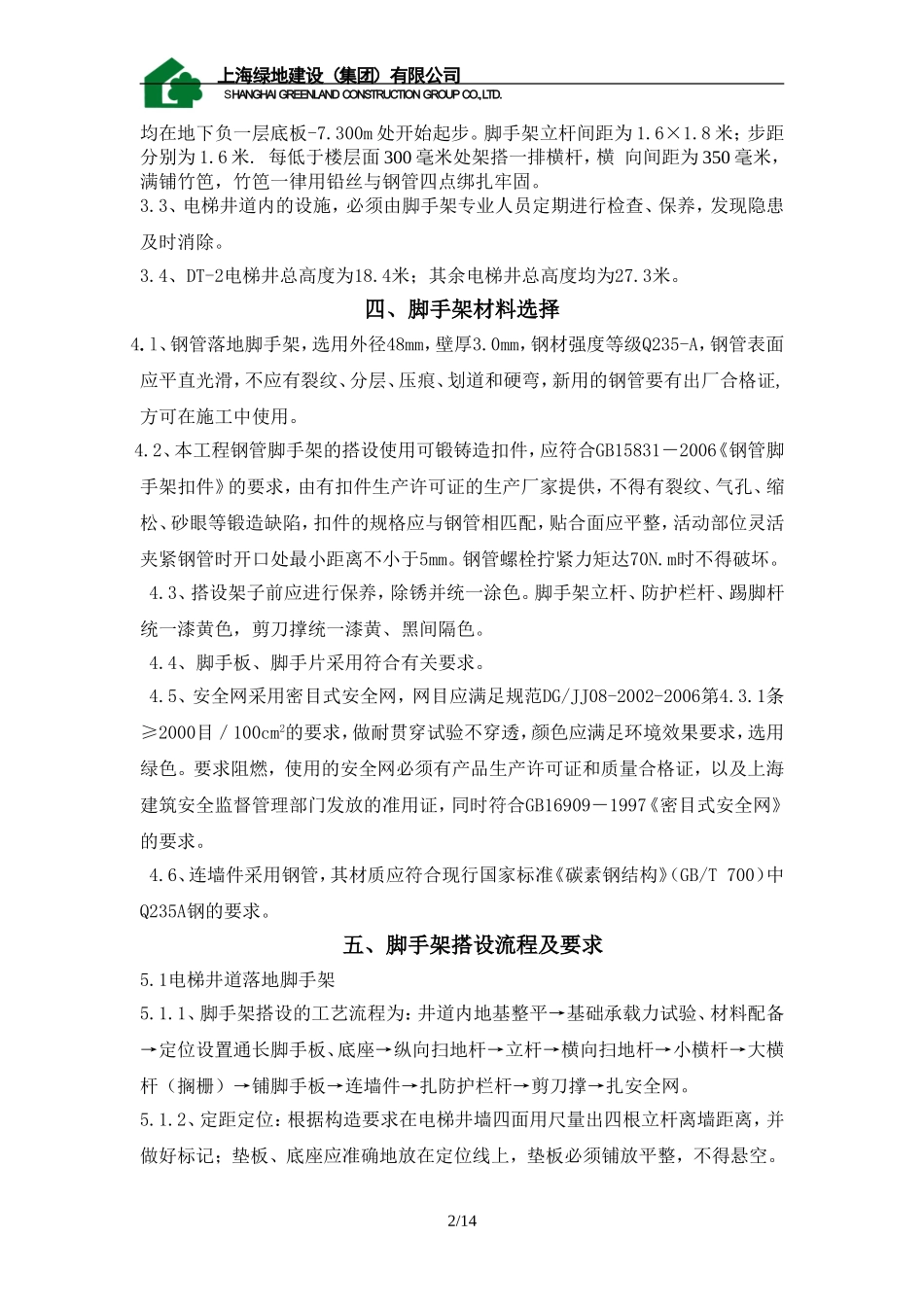

上海绿地建设（集团）有限公司SHANGHAIGREENLANDCONSTRUCTIONGROUPCO.,LTD.电梯井道脚手架搭设、拆除专项方案一、工程概况本工程位于上海市嘉定城区新城路118号，基地东侧为蜡烛河，基地南边隔墅沟河与嘉定体育中心老场馆相望，西侧毗邻新城路，北边为墅沟路。本工程建筑物主要由1幢4层新建综合体育馆建筑及其地下1层地下车库组成。本工程项目基地用地面积约29823m²，总建筑面积37409m²，其中地上建筑面积21239m²，地下建筑面积16170m²。本工程结构形式为框架结构体系；设计相对标高±0.000相当于绝对标高为+5.050米。工程名称：嘉定体育中心（一期）新建工程项目建设单位：上海市嘉定区体育局监理单位：上海建腾建筑工程监理有限公司设计单位：中建国际（深圳）设计顾问有限公司总包单位：上海绿地建设（集团）有限公司二、编制依据2.1、《建筑施工计算手册》2.2、《建筑施工手册》2.3、《钢结构设计规范》(GB50017-2003)；2.3、《建筑结构荷载规范》(GB50009-2001)；2.4、《建筑施工脚手架实用手册(含垂直运输设施)》；2.5《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)；2.6、《悬挑式脚手架安全技术规程》（DG/TJ08-2002-2006）2.7、《建筑地基基础设计规范》(GB50007-2002)；2.8、《建筑施工安全检查标准》(JGJ59-2011)。三、电梯井道脚手架方案选择3.1、电梯井道的脚手架一律落地并用钢管、扣件搭设，立杆与横杆均用直角扣件连接，扣件紧固力矩应达到40～65N．m。3.2、本工程总共有5个电梯井，5个分布在D-E轴交7-8轴的DT-1，电梯井净截面：2.1×2.4米，数量1只；A-B轴交7-8轴的DT-2，电梯井净截面：2.3×2.6米，数量1只；15-16轴交A-B轴的DT-3，电梯井净截面：2.6×2.7米，数量1只；7-8轴交J-K轴、B轴交4轴的DT-3，电梯井净截面：2.3×2.6米,数量2只；梯井1/14上海绿地建设（集团）有限公司SHANGHAIGREENLANDCONSTRUCTIONGROUPCO.,LTD.均在地下负一层底板-7.300m处开始起步。脚手架立杆间距为1.6×1.8米；步距分别为1.6米.每低于楼层面300毫米处架搭一排横杆，横向间距为350毫米，满铺竹笆，竹笆一律用铅丝与钢管四点绑扎牢固。3.3、电梯井道内的设施，必须由脚手架专业人员定期进行检查、保养，发现隐患及时消除。3.4、DT-2电梯井总高度为18.4米；其余电梯井总高度均为27.3米。四、脚手架材料选择4.l、钢管落地脚手架，选用外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证,方可在施工中使用。4.2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合GB15831－2006《钢管脚手架扣件》的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴合面应平整，活动部位灵活夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。4.3、搭设架子前应进行保养，除锈并统一涂色。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪刀撑统一漆黄、黑间隔色。4.4、脚手板、脚手片采用符合有关要求。4.5、安全网采用密目式安全网，网目应满足规范DG/JJ08-2002-2006第4.3.1条≥2000目／100cm2的要求，做耐贯穿试验不穿透，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及上海建筑安全监督管理部门发放的准用证，同时符合GB16909－1997《密目式安全网》的要求。4.6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T700）中Q235A钢的要求。五、脚手架搭设流程及要求5.1电梯井道落地脚手架5.1.1、脚手架搭设的工艺流程为：井道内地基整平→基础承载力试验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→铺脚手板→连墙件→扎防护栏杆→剪刀撑→扎安全网。5.1.2、定距定位：根据构造要求在电梯井墙四面用尺量出四根立杆离墙距离，并做好标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。2/14上海绿地建设（集团）有限公司SHANGHAIGREENLANDCONSTRUCTIONGROUPCO.,LTD.5.1.3、在搭设首层脚...
