砂桩、砂井施工工艺VIP免费

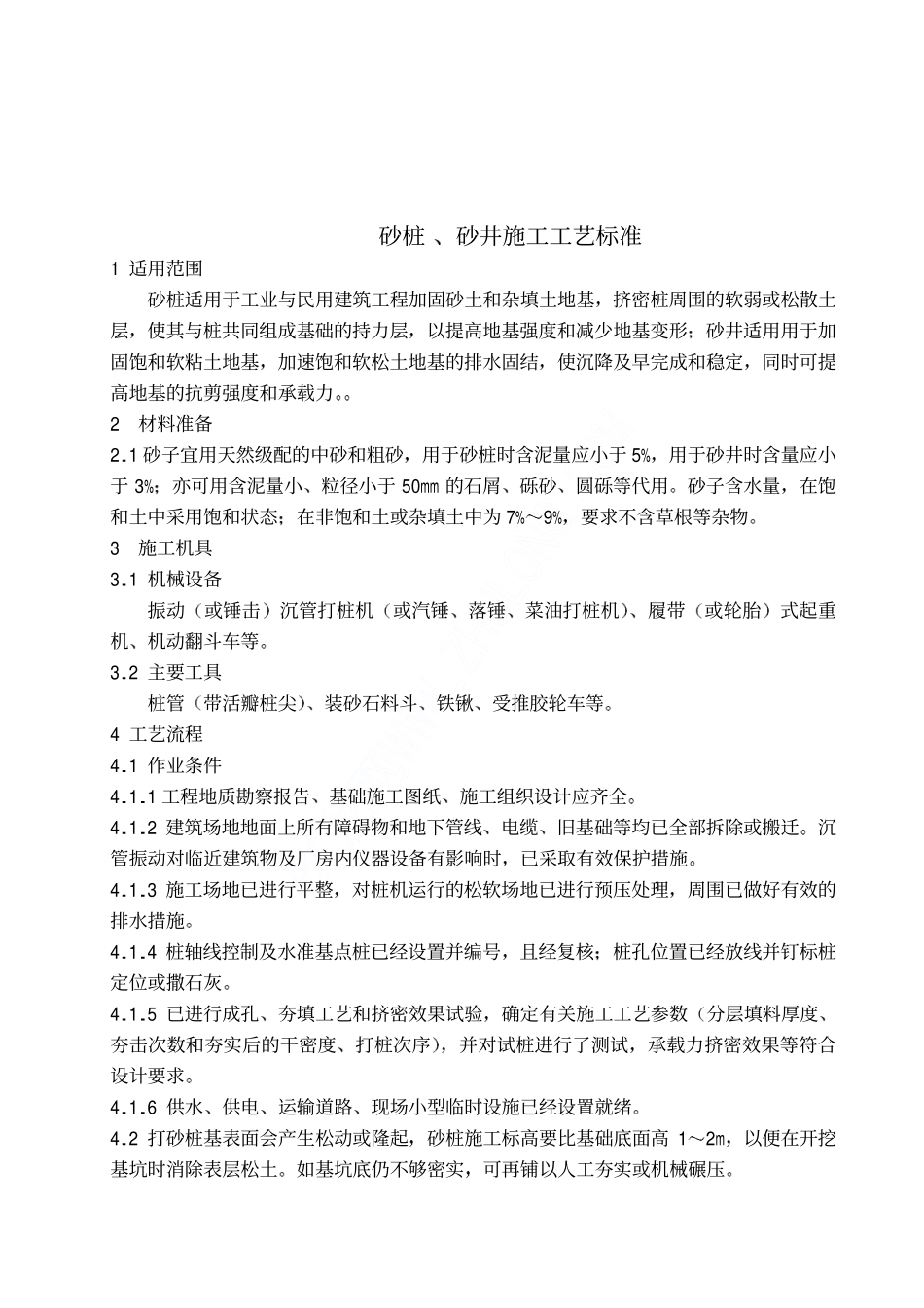

砂桩、砂井施工工艺_第1页
1/4

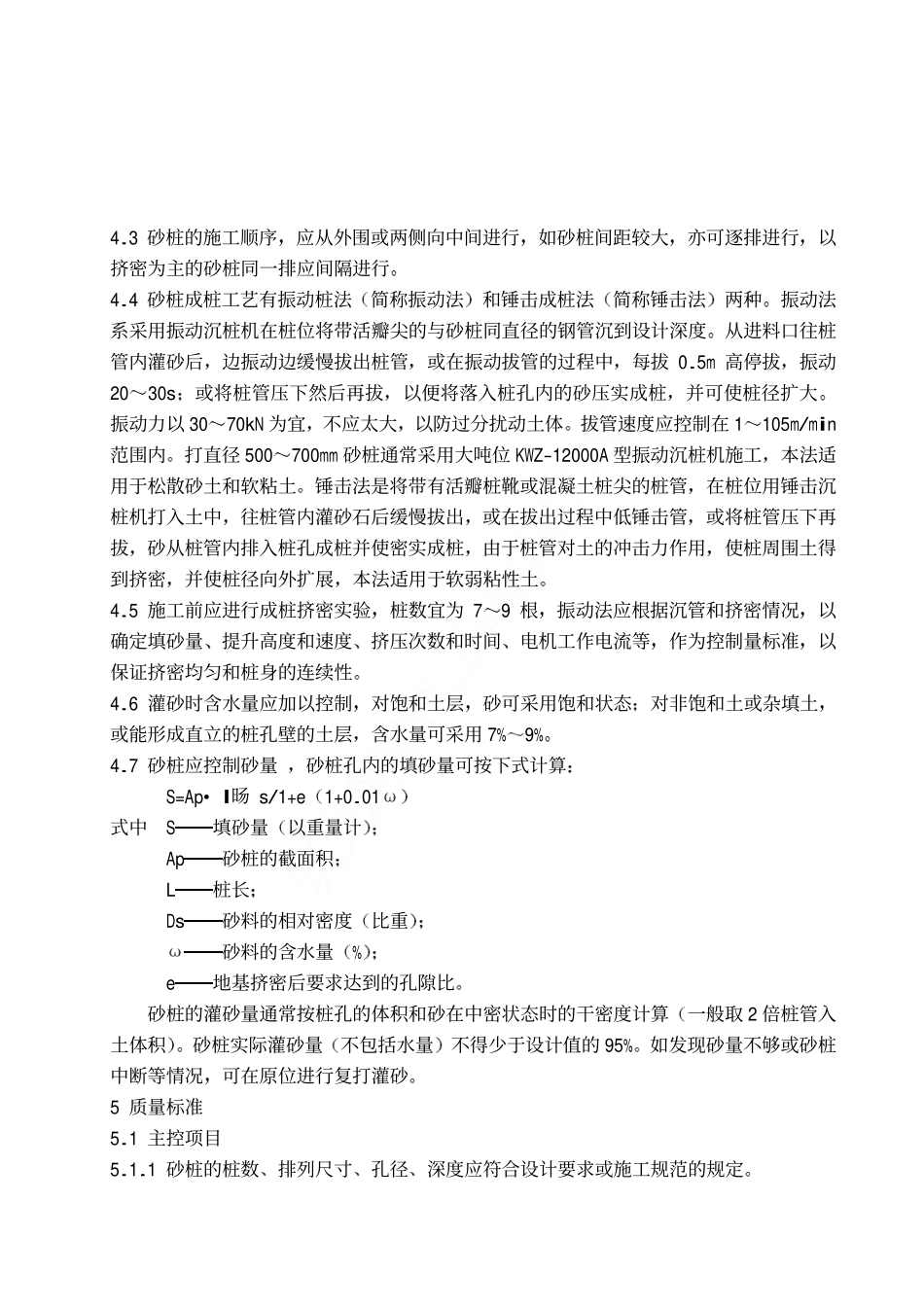

砂桩、砂井施工工艺_第2页
2/4

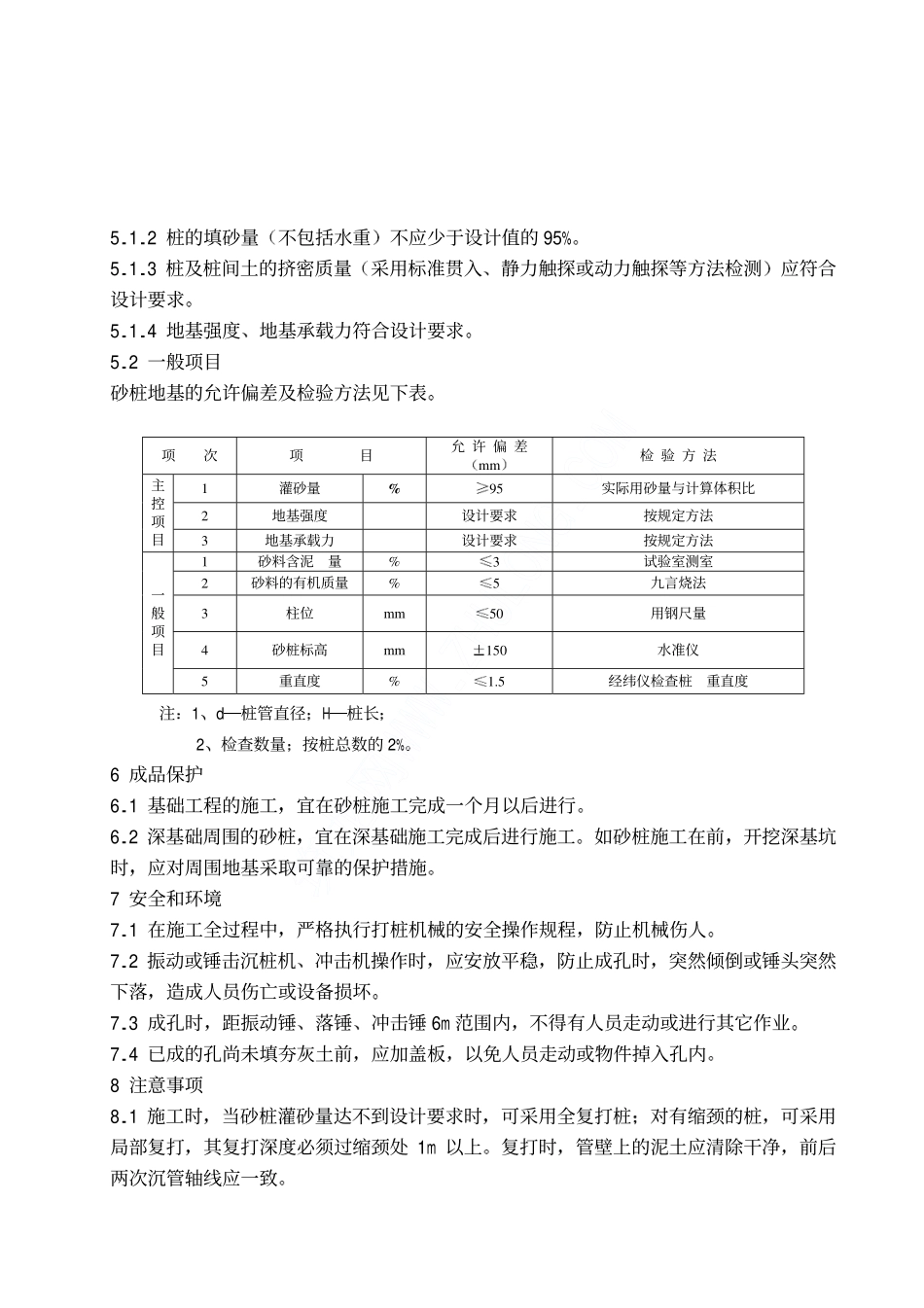

砂桩、砂井施工工艺_第3页
3/4
筑龙网WWW.ZHULONG.COM砂桩砂井施工工艺标准1适用范围砂桩适用于工业与民用建筑工程加固砂土和杂填土地基挤密桩周围的软弱或松散土层使其与桩共同组成基础的持力层以提高地基强度和减少地基变形砂井适用用于加固饱和软粘土地基加速饱和软松土地基的排水固结使沉降及早完成和稳定同时可提高地基的抗剪强度和承载力2材料准备2.1砂子宜用天然级配的中砂和粗砂用于砂桩时含泥量应小于5%用于砂井时含量应小于3%亦可用含泥量小粒径小于50mm的石屑砾砂圆砾等代用砂子含水量在饱和土中采用饱和状态在非饱和土或杂填土中为7%9%要求不含草根等杂物3施工机具3.1机械设备振动或锤击沉管打桩机或汽锤落锤菜油打桩机履带或轮胎式起重机机动翻斗车等3.2主要工具桩管带活瓣桩尖装砂石料斗铁锹受推胶轮车等4工艺流程4.1作业条件4.1.1工程地质勘察报告基础施工图纸施工组织设计应齐全4.1.2建筑场地地面上所有障碍物和地下管线电缆旧基础等均已全部拆除或搬迁沉管振动对临近建筑物及厂房内仪器设备有影响时已采取有效保护措施4.1.3施工场地已进行平整对桩机运行的松软场地已进行预压处理周围已做好有效的排水措施4.1.4桩轴线控制及水准基点桩已经设置并编号且经复核桩孔位置已经放线并钉标桩定位或撒石灰4.1.5已进行成孔夯填工艺和挤密效果试验确定有关施工工艺参数分层填料厚度夯击次数和夯实后的干密度打桩次序并对试桩进行了测试承载力挤密效果等符合设计要求4.1.6供水供电运输道路现场小型临时设施已经设置就绪4.2打砂桩基表面会产生松动或隆起砂桩施工标高要比基础底面高12m以便在开挖基坑时消除表层松土如基坑底仍不够密实可再铺以人工夯实或机械碾压筑龙网WWW.ZHULONG.COM4.3砂桩的施工顺序应从外围或两侧向中间进行如砂桩间距较大亦可逐排进行以挤密为主的砂桩同一排应间隔进行4.4砂桩成桩工艺有振动桩法简称振动法和锤击成桩法简称锤击法两种振动法系采用振动沉桩机在桩位将带活瓣尖的与砂桩同直径的钢管沉到设计深度从进料口往桩管内灌砂后边振动边缓慢拔出桩管或在振动拔管的过程中每拔0.5m高停拔振动2030s或将桩管压下然后再拔以便将落入桩孔内的砂压实成桩并可使桩径扩大振动力以3070kN为宜不应太大以防过分扰动土体拔管速度应控制在1105m/min范围内打直径500700mm砂桩通常采用大吨位KWZ-12000A型振动沉桩机施工本法适用于松散砂土和软粘土锤击法是将带有活瓣桩靴或混凝土桩尖的桩管在桩位用锤击沉桩机打入土中往桩管内灌砂石后缓慢拔出或在拔出过程中低锤击管或将桩管压下再拔砂从桩管内排入桩孔成桩并使密实成桩由于桩管对土的冲击力作用使桩周围土得到挤密并使桩径向外扩展本法适用于软弱粘性土4.5施工前应进行成桩挤密实验桩数宜为79根振动法应根据沉管和挤密情况以确定填砂量提升高度和速度挤压次数和时间电机工作电流等作为控制量标准以保证挤密均匀和桩身的连续性4.6灌砂时含水量应加以控制对饱和土层砂可采用饱和状态对非饱和土或杂填土或能形成直立的桩孔壁的土层含水量可采用7%9%4.7砂桩应控制砂量砂桩孔内的填砂量可按下式计算S=Ap•l旸s/1+e1+0.01式中S填砂量以重量计Ap砂桩的截面积L桩长Ds砂料的相对密度比重砂料的含水量%e地基挤密后要求达到的孔隙比砂桩的灌砂量通常按桩孔的体积和砂在中密状态时的干密度计算一般取2倍桩管入土体积砂桩实际灌砂量不包括水量不得少于设计值的95%如发现砂量不够或砂桩中断等情况可在原位进行复打灌砂5质量标准5.1主控项目5.1.1砂桩的桩数排列尺寸孔径深度应符合设计要求或施工规范的规定筑龙网WWW.ZHULONG.COM5.1.2桩的填砂量不包括水重不应少于设计值的95%5.1.3桩及桩间土的挤密质量采用标准贯入静力触探或动力触探等方法检测应符合设计要求5.1.4地基强度地基承载力符合设计要求5.2一般项目砂桩地基的允许偏差及检验方法见下表项次项目允许偏差mm检验方法1灌砂量%95实际用砂量与计算体积比2地基强度设计要求按规定方法主控项目3地基承载力设计要求按规定方法1砂料含泥量%3试验室测室2砂料的有机质量%5九言烧法3柱位mm50用钢尺量4砂桩标高mm150水准仪一般项目5重直度%1.5经纬仪检查桩重直度注1d桩管直径H桩长2检查数量按桩总数的2%6成品保...
