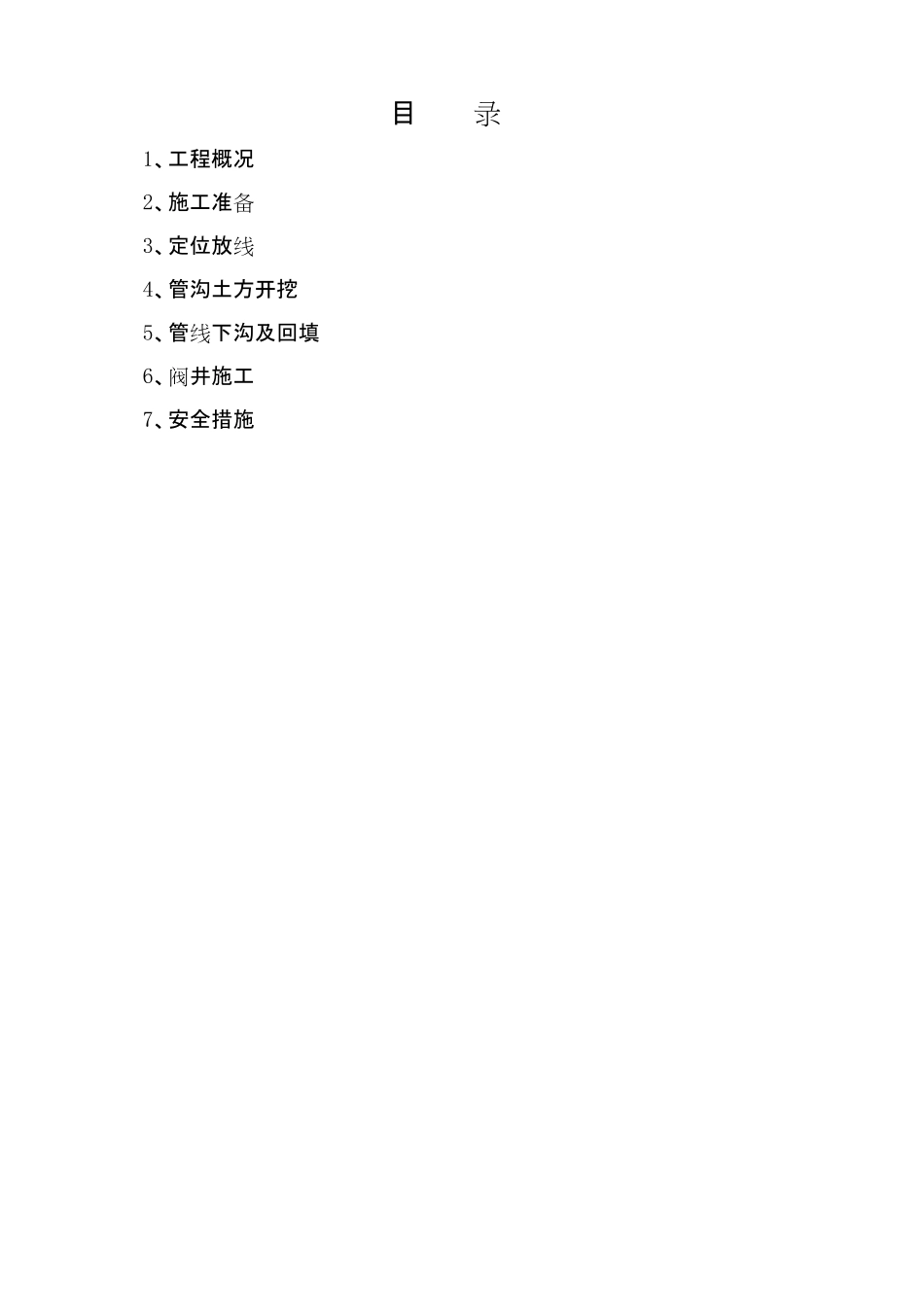

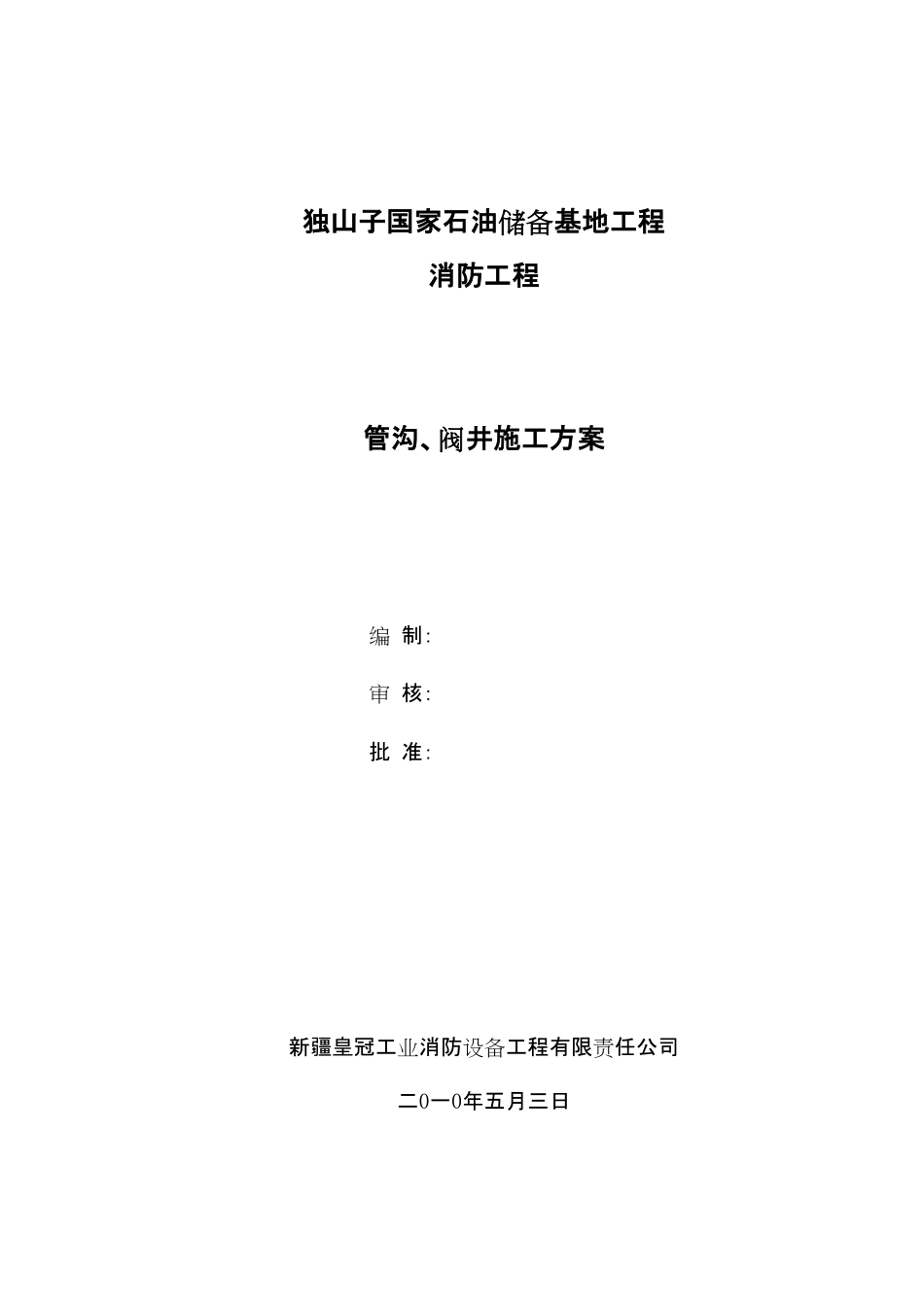

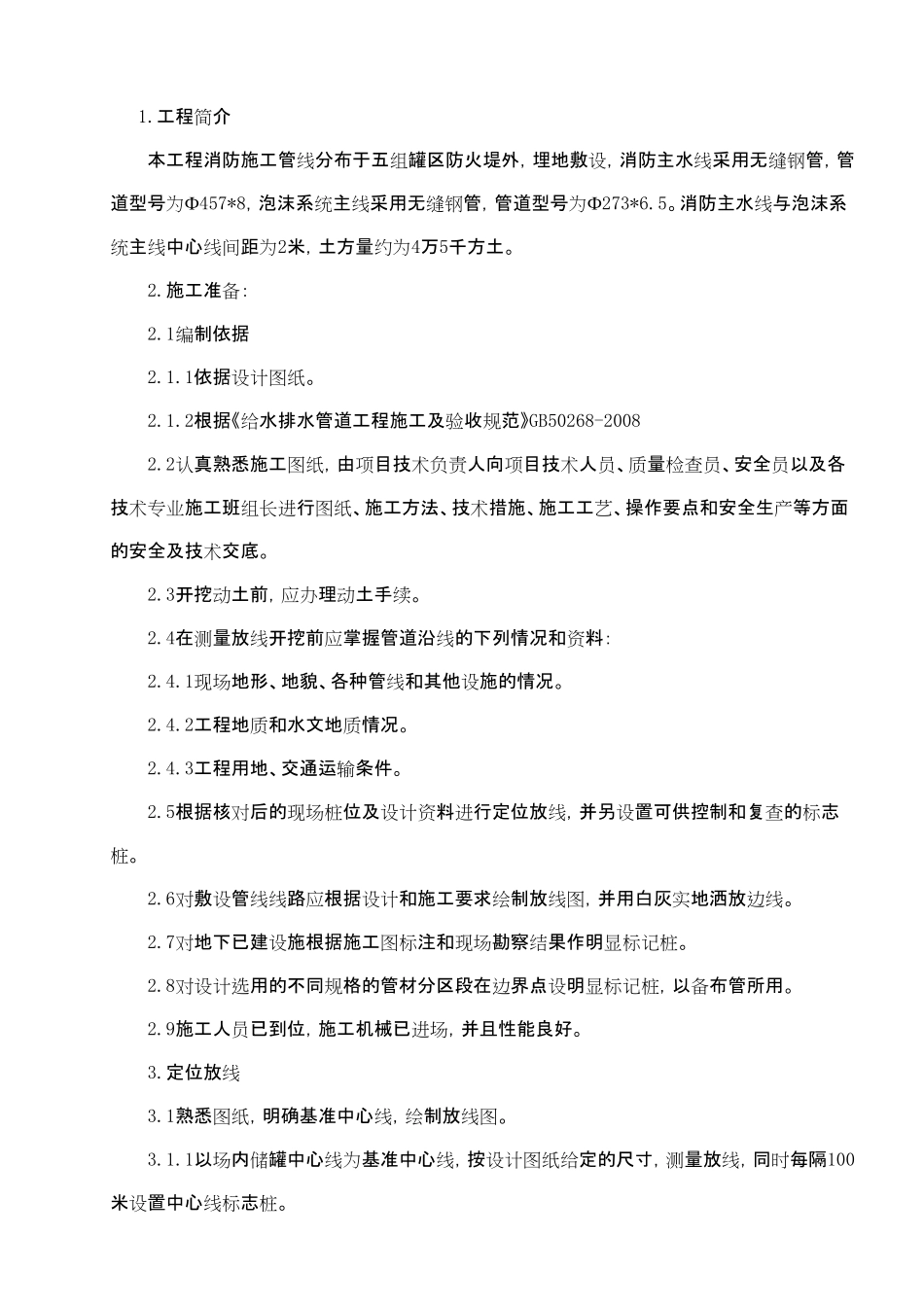

独山子国家石油储备基地工程消防工程管沟、阀井施工方案编制：审核：批准：新疆皇冠工业消防设备工程有限责任公司二0一0年五月三日目录1、工程概况2、施工准备3、定位放线4、管沟土方开挖5、管线下沟及回填6、阀井施工7、安全措施1.工程简介本工程消防施工管线分布于五组罐区防火堤外，埋地敷设，消防主水线采用无缝钢管，管道型号为Ф457*8，泡沫系统主线采用无缝钢管，管道型号为Ф273*6.5。消防主水线与泡沫系统主线中心线间距为2米，土方量约为4万5千方土。2.施工准备：2.1编制依据2.1.1依据设计图纸。2.1.2根据《给水排水管道工程施工及验收规范》GB50268-20082.2认真熟悉施工图纸，由项目技术负责人向项目技术人员、质量检查员、安全员以及各技术专业施工班组长进行图纸、施工方法、技术措施、施工工艺、操作要点和安全生产等方面的安全及技术交底。2.3开挖动土前，应办理动土手续。2.4在测量放线开挖前应掌握管道沿线的下列情况和资料：2.4.1现场地形、地貌、各种管线和其他设施的情况。2.4.2工程地质和水文地质情况。2.4.3工程用地、交通运输条件。2.5根据核对后的现场桩位及设计资料进行定位放线，并另设置可供控制和复查的标志桩。2.6对敷设管线线路应根据设计和施工要求绘制放线图，并用白灰实地洒放边线。2.7对地下已建设施根据施工图标注和现场勘察结果作明显标记桩。2.8对设计选用的不同规格的管材分区段在边界点设明显标记桩，以备布管所用。2.9施工人员已到位，施工机械已进场，并且性能良好。3.定位放线3.1熟悉图纸，明确基准中心线，绘制放线图。3.1.1以场内储罐中心线为基准中心线，按设计图纸给定的尺寸，测量放线，同时每隔100米设置中心线标志桩。3.1.2在放线图上标注标志桩的位置，做好放线记录，填写放线资料。3.1.3将标志桩用水泥砂浆进行保护，以备复查。3.2联系总包专业技术人员，明确高程基准点的位置及高程数据，绘制平面图。3.2.1以高程基准点为基准，对所要作业区域的地坪进行高程测量，确定每组罐区的高程是否闭合，A、B、C、D四个罐区的高程是否闭合，E罐区的高程是否闭合。3.2.2每个消火栓井设置高程标志桩，将标志桩用水泥砂浆进行保护，以备复查。3.2.3在平面图上标注每个高程桩的数据及位置，并做好记录。3.3及时填报相关记录，并请总包、监理、设计进行确认。3.4土方开挖前用白灰实地洒放管沟边线。4.管沟土方开挖4.1管沟开挖前应将施工范围内的土堆、草木等清理干净，并用推土机加以平整。4.2考虑管沟土方开挖工作量较大，为保证工期，采用机械开挖，现场配专人指挥，以免破坏其它已建构筑物或设施，距管沟下部20cm范围以内采用人工开挖及修槽。4.3管沟开挖所挖出的土应充分考虑布管和车辆出入和停靠工作，而堆土距管沟边缘不小于0.8m，且高度不应超过1.5m，堆土为截面梯形。4.4管沟开挖时，管沟底部每侧工作面的宽度、管沟底宽尺寸和坡度应符合设计及规范要求。4.5管道沟槽底部开挖宽度为：B=Dh+2b式中：Dh：管道结构的外缘宽度，mm；b：管道一侧的工作面宽度，mm；Dh≤500时取300；500＜Dh≤1000时取400。泡沫管线沟槽不放坡，消防水管线沟槽边坡坡度为1：0.67。4.6消防主水线和泡沫水线同时开挖，开挖总宽度为3.2米。开挖深度为管沟设计图纸深度的基础上，下挖200mm（详见附图）。4.7管沟开挖土方堆至管沟边缘大于或等于1.0m处作为围护，多余土运至指定堆土区。管沟无堆土的开口处采用脚手架钢管围护，维护宽度为5米，高度为1.2米。4.8管沟开挖自检合格后，应会同监理单位、总包单位进行地基验槽，验槽合格后方可下管。5.管线下沟及回填方案5.1管沟的沟底应下挖150mm，填铺细砂到管底标高后，方可进行管道敷设。5.2管道下沟应使用专用吊具，下沟设备宜采用吊车。管道下沟时，不得损坏防腐层。管道下沟应平稳，各吊点应协调一致，不得使管道产生超过弹性范围的变形。5.3管道埋深应符合设计要求，标高允许偏差应为±25mm。5.4管子回填前应先复查管道安装质量（包括防腐），对焊口进行防腐，确认合格后，方可回填。5.5管沟回填土，管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100...
