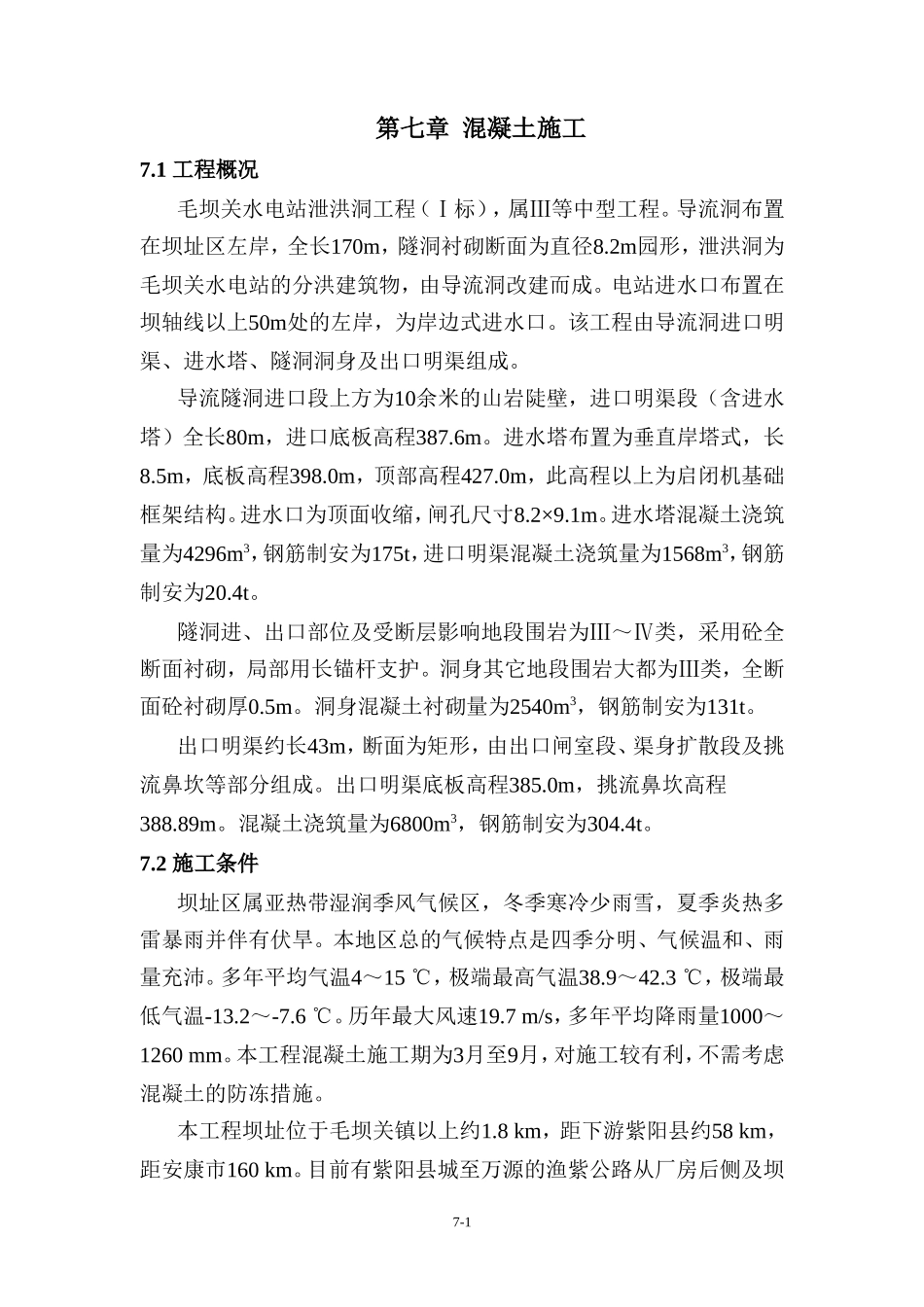

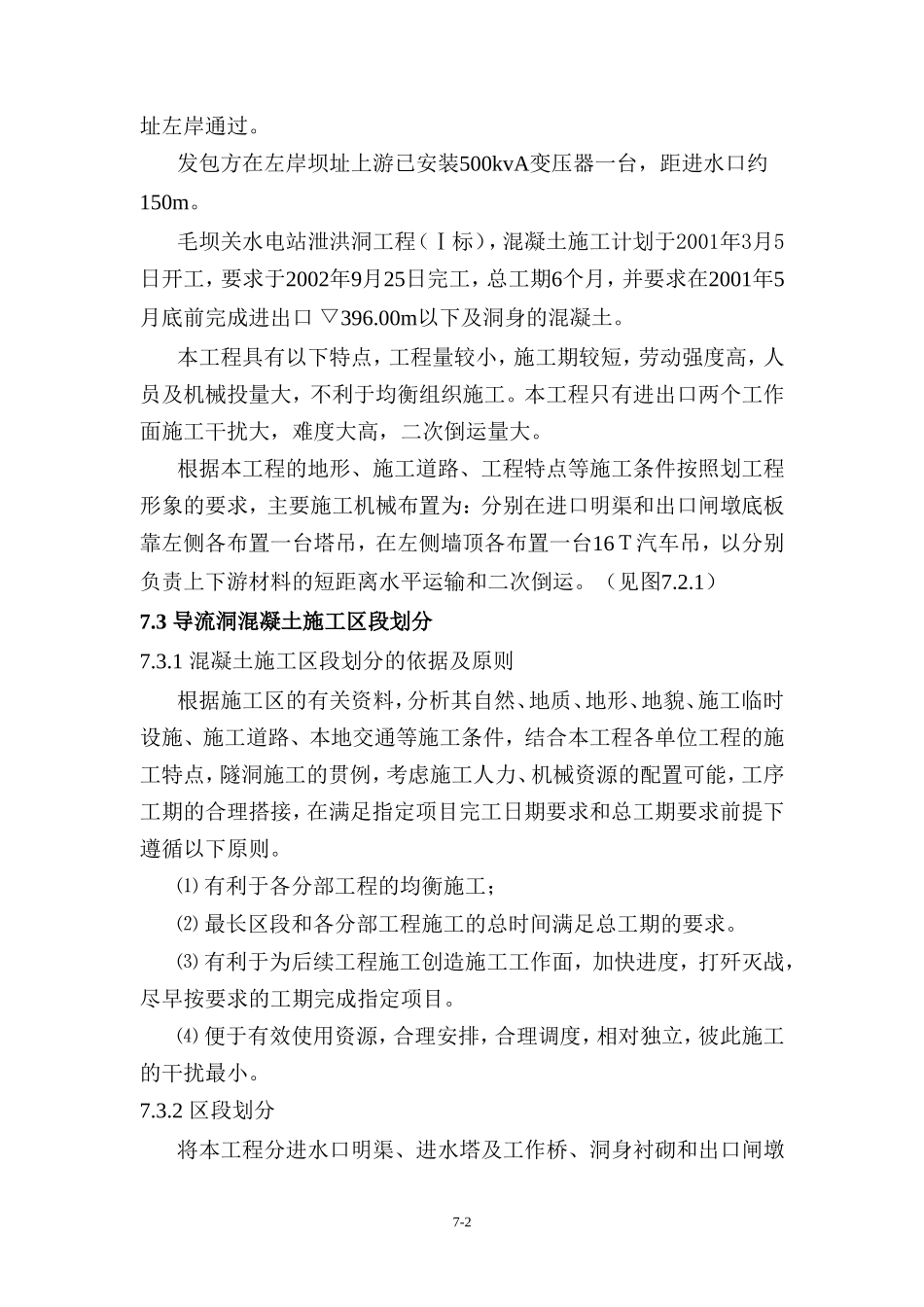

第七章混凝土施工7.1工程概况毛坝关水电站泄洪洞工程（Ⅰ标），属Ⅲ等中型工程。导流洞布置在坝址区左岸，全长170m，隧洞衬砌断面为直径8.2m园形，泄洪洞为毛坝关水电站的分洪建筑物，由导流洞改建而成。电站进水口布置在坝轴线以上50m处的左岸，为岸边式进水口。该工程由导流洞进口明渠、进水塔、隧洞洞身及出口明渠组成。导流隧洞进口段上方为10余米的山岩陡壁，进口明渠段（含进水塔）全长80m，进口底板高程387.6m。进水塔布置为垂直岸塔式，长8.5m，底板高程398.0m，顶部高程427.0m，此高程以上为启闭机基础框架结构。进水口为顶面收缩，闸孔尺寸8.2×9.1m。进水塔混凝土浇筑量为4296m3，钢筋制安为175t，进口明渠混凝土浇筑量为1568m3，钢筋制安为20.4t。隧洞进、出口部位及受断层影响地段围岩为Ⅲ～Ⅳ类，采用砼全断面衬砌，局部用长锚杆支护。洞身其它地段围岩大都为Ⅲ类，全断面砼衬砌厚0.5m。洞身混凝土衬砌量为2540m3，钢筋制安为131t。出口明渠约长43m，断面为矩形，由出口闸室段、渠身扩散段及挑流鼻坎等部分组成。出口明渠底板高程385.0m，挑流鼻坎高程388.89m。混凝土浇筑量为6800m3，钢筋制安为304.4t。7.2施工条件坝址区属亚热带湿润季风气候区，冬季寒冷少雨雪，夏季炎热多雷暴雨并伴有伏旱。本地区总的气候特点是四季分明、气候温和、雨量充沛。多年平均气温4～15℃，极端最高气温38.9～42.3℃，极端最低气温-13.2～-7.6℃。历年最大风速19.7m/s，多年平均降雨量1000～1260mm。本工程混凝土施工期为3月至9月，对施工较有利，不需考虑混凝土的防冻措施。本工程坝址位于毛坝关镇以上约1.8km，距下游紫阳县约58km，距安康市160km。目前有紫阳县城至万源的渔紫公路从厂房后侧及坝7-1址左岸通过。发包方在左岸坝址上游已安装500kvA变压器一台，距进水口约150m。毛坝关水电站泄洪洞工程（Ⅰ标），混凝土施工计划于2001年3月5日开工，要求于2002年9月25日完工，总工期6个月，并要求在2001年5月底前完成进出口▽396.00m以下及洞身的混凝土。本工程具有以下特点，工程量较小，施工期较短，劳动强度高，人员及机械投量大，不利于均衡组织施工。本工程只有进出口两个工作面施工干扰大，难度大高，二次倒运量大。根据本工程的地形、施工道路、工程特点等施工条件按照划工程形象的要求，主要施工机械布置为：分别在进口明渠和出口闸墩底板靠左侧各布置一台塔吊，在左侧墙顶各布置一台16Ｔ汽车吊，以分别负责上下游材料的短距离水平运输和二次倒运。（见图7.2.1）7.3导流洞混凝土施工区段划分7.3.1混凝土施工区段划分的依据及原则根据施工区的有关资料，分析其自然、地质、地形、地貌、施工临时设施、施工道路、本地交通等施工条件，结合本工程各单位工程的施工特点，隧洞施工的贯例，考虑施工人力、机械资源的配置可能，工序工期的合理搭接，在满足指定项目完工日期要求和总工期要求前提下遵循以下原则。⑴有利于各分部工程的均衡施工；⑵最长区段和各分部工程施工的总时间满足总工期的要求。⑶有利于为后续工程施工创造施工工作面，加快进度，打歼灭战，尽早按要求的工期完成指定项目。⑷便于有效使用资源，合理安排，合理调度，相对独立，彼此施工的干扰最小。7.3.2区段划分将本工程分进水口明渠、进水塔及工作桥、洞身衬砌和出口闸墩7-2及支撑大梁四个工作区段。进水塔混凝土分层施工，共分为15层，每层层高3.0m，平均每层混凝土量为282m3（见图7.3.2）。其余区段均按3.0m进行分层。7.4导流洞的施工程序及方法7.4.1施工程序7.4.1.1进水塔进水塔混凝土浇筑采用爬升式大模板分层浇筑，分层厚度约3.0m。进水塔塔身共分15层，启闭机架分为3层。浇筑程序为：底板混凝土-----底板固结灌浆-----侧墙混凝土-----胸墙、顶板混凝土-----标准层混凝土-----启闭机架及工作桥混凝土。胸墙施工程序为：搭设承重钢管架-----铺架顺水方向钢围檩-----安装倾斜钢支撑------安装倾斜钢围檩------安装曲面模板-----就位、加固-----绑扎胸墙钢筋---清理仓号------联测检查模板------仓号验收------混凝土浇筑------洒水养护-------毛面处理。标准层施工程序为：塔吊挂上爬升式模板------拆除爬升...
