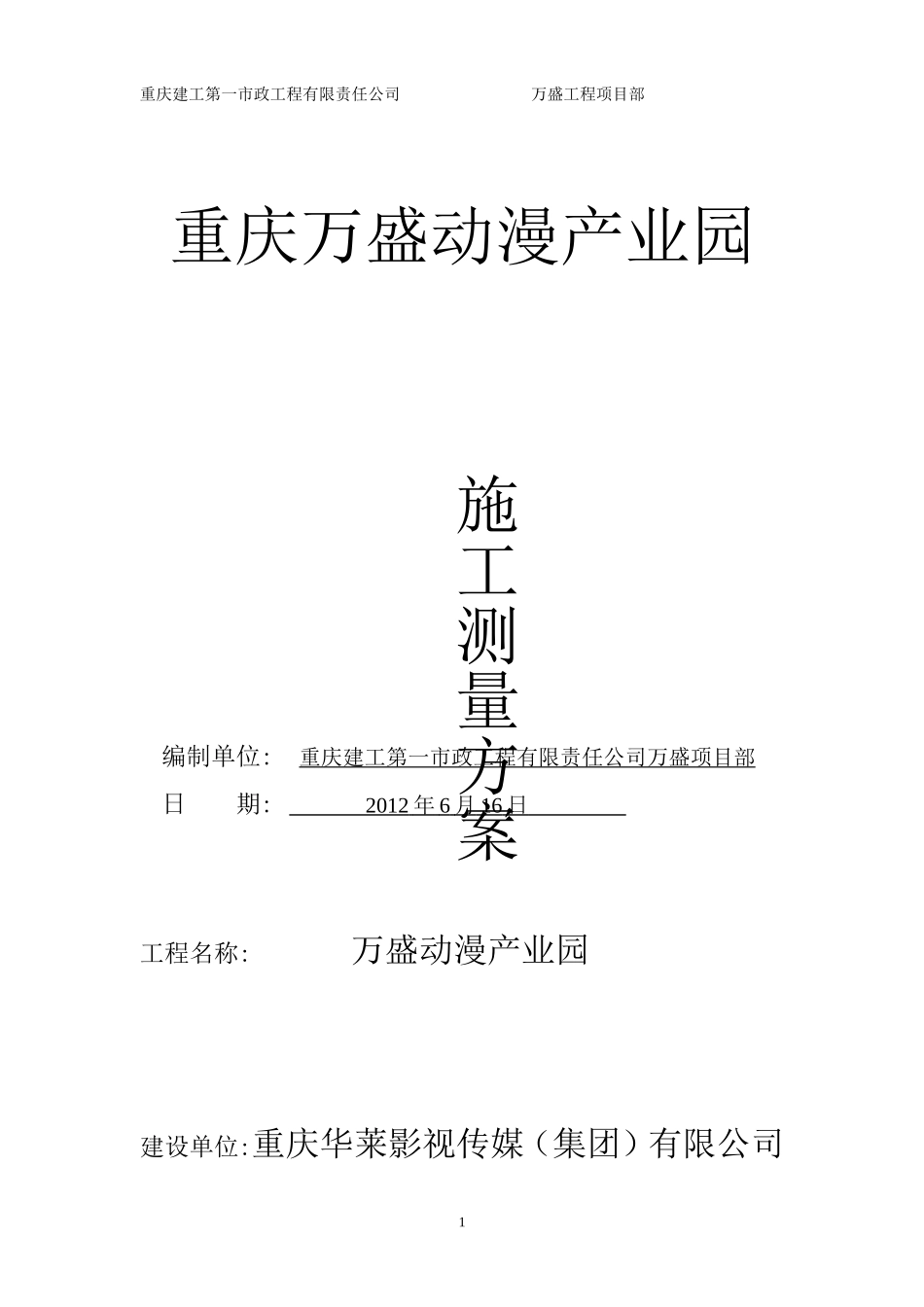

重庆建工第一市政工程有限责任公司万盛工程项目部重庆万盛动漫产业园编制单位:重庆建工第一市政工程有限责任公司万盛项目部日期:2012年6月16日工程名称:万盛动漫产业园建设单位:重庆华莱影视传媒（集团）有限公司1施工测量方案重庆建工第一市政工程有限责任公司万盛工程项目部编制：审核：审批：2012年6月16日目录1.工程概况2.执行标准2重庆建工第一市政工程有限责任公司万盛工程项目部3.测量人员及仪器设备4.控制网测量4.1平面控制网4.2高程控制网5施工测量5.1土石方工程测量5.2道路测量5.3管道测量6.质量保证体系6.1测量质量保证组织6.2项目部测量组的工作职责6.3工序误差的控制调整6.4放样检查制度7.安全措施1．工程概况1.项目名称：万盛动漫产业园3重庆建工第一市政工程有限责任公司万盛工程项目部2.建设地点：万盛高速路出口左侧3.业主单位：重庆华莱影视传媒（集团）有限公司4.建设内容：总建筑面积1305800平方米,（包括土石方平场、市政道路、管网、房屋、绿化等工程）该项目场地面积较大，工程类型较多。地形较为复杂，为典型的山丘地形，相对高差较大，场地内谷地和山脊交错分布，山丘上植被较茂密。2．执行标准2.1根据万盛动漫产业园工程设计图纸，工程图说明所提供的数据等相关资料.2.2《GB50026—93》测量规范要求。2.3重庆华莱影视传媒（集团）有限公司提供的《万盛动漫产业园控制点成果表》3．测量人员及仪器设备人员组织见下表：人员组织表序号姓名职称工作时间备注1穆隆测量工程师9年负责人2谭小勇测量技师3年3李刚论测量员2年测量仪器及设备见下表：测量仪器及设备表4重庆建工第一市政工程有限责任公司万盛工程项目部序号仪器名称精度型号设备编号电子全站仪1’2＋2ppm尼康2.M普通水准仪DS3南方普通水准仪DS3南方普通塔尺国产5米对讲机国产TYT-3027(2)50m钢尺国产HTN-100单棱镜ADS11以上测量设备及工具通过有资格的计量检查部门检验合格后，测量设备的检验合格证及其附件的影印件和复印件随设备进入项目部存档，同时报送一份复印件给专业监理工程师。项目部测量设备的管理及维护严格按公司ISO9002质量体系程序文件《监视和测量装置的控制管理规定》(CS-7.6-2002)之要求执行。4．控制网测量4.1平面控制系统的建立1、在工程开工前，安排相关人员组成测量组派驻工地。控制点移交时，由测量组负责人、本工程项目部总工程师、测量监理、勘测院代表、业主代表（代建方）四方组成，并请勘测院代表逐一引桩，对控制桩进行实地勘察，确认后，用油漆作好点标志，并在交桩书上表明点位的当前状况和完整程度。对于控制点密度不够或破坏等情况向设计院提出加密或恢复。交接完毕后，由四方签字，并加盖项目部、监理单位、勘测院、业主（代建方）公章，一式四份，归档管理。一旦交接完成后，立即对控制点进行保护，避免人为的破坏和施工的破坏。对业主部门提供的施工区平面控制起始坐标点，采用全站仪按多边形导线网或一级导线测量的技术要求和精度指标进行复核。联测点复核完成并经内业平差计算，测量精度指标达到相应的技术要求后，按工程监理5重庆建工第一市政工程有限责任公司万盛工程项目部部规定报表格式填写联测复检成果报告，报送工程监理部专业测量监理工程师和项目总监签认，否则不得进行后序测量工作。2、起始平面控制坐标网点经联测复核合格并经工程监理部签认后即可进行平面控制坐标点加密测量。鉴于该工程场地面积大、工程类型较多、工期长、地形复杂等特点。采用先布设一期工程导线平面控制网，根据工期安排及施工进度逐次增加导线控制点，并将后期布设的控制点纳入一期控制网进行联测、平差。（1）加密控制网的布设形式及布点埋石：鉴于该工程首先进行土石方工程的特点，其加密平面控制网的布设在场地外围，避免平场地时被破坏。（2）平面控制点加密导线测量采用全站仪，按《工程测量规范》GB50026-93规范中精密导线测量的技术要求和精度指标进行。（3）平面控制加密导线点外业测量完成，并经内业计算满足技术要求后，应填写测量成果报验单，连同加密导线计算表一同报送工程监理部专业监理工程师签证，如监理工程师提出疑议和要求对加密导线进行复核，应密切配合...
