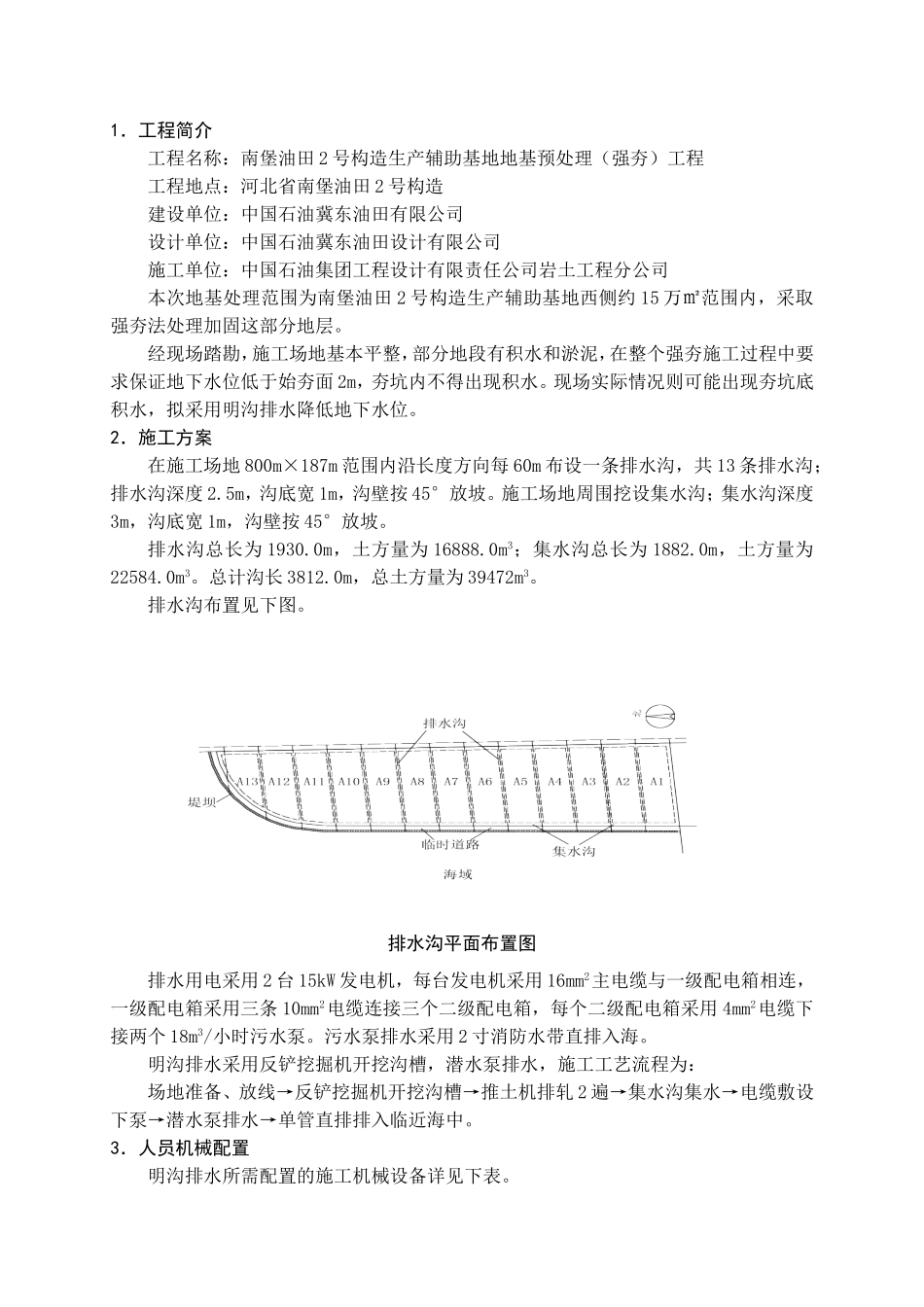

南堡油田2号构造生产辅助基地地基预处理（强夯）工程明沟排水方案中国石油集团工程设计有限责任公司岩土工程分公司2007年8月1．工程简介工程名称：南堡油田2号构造生产辅助基地地基预处理（强夯）工程工程地点：河北省南堡油田2号构造建设单位：中国石油冀东油田有限公司设计单位：中国石油冀东油田设计有限公司施工单位：中国石油集团工程设计有限责任公司岩土工程分公司本次地基处理范围为南堡油田2号构造生产辅助基地西侧约15万㎡范围内，采取强夯法处理加固这部分地层。经现场踏勘，施工场地基本平整，部分地段有积水和淤泥，在整个强夯施工过程中要求保证地下水位低于始夯面2m，夯坑内不得出现积水。现场实际情况则可能出现夯坑底积水，拟采用明沟排水降低地下水位。2．施工方案在施工场地800m×187m范围内沿长度方向每60m布设一条排水沟，共13条排水沟；排水沟深度2.5m，沟底宽1m，沟壁按45°放坡。施工场地周围挖设集水沟；集水沟深度3m，沟底宽1m，沟壁按45°放坡。排水沟总长为1930.0m，土方量为16888.0m3；集水沟总长为1882.0m，土方量为22584.0m3。总计沟长3812.0m，总土方量为39472m3。排水沟布置见下图。排水沟平面布置图排水用电采用2台15kW发电机，每台发电机采用16mm2主电缆与一级配电箱相连，一级配电箱采用三条10mm2电缆连接三个二级配电箱，每个二级配电箱采用4mm2电缆下接两个18m3/小时污水泵。污水泵排水采用2寸消防水带直排入海。明沟排水采用反铲挖掘机开挖沟槽，潜水泵排水，施工工艺流程为：场地准备、放线→反铲挖掘机开挖沟槽→推土机排轧2遍→集水沟集水→电缆敷设下泵→潜水泵排水→单管直排排入临近海中。3．人员机械配置明沟排水所需配置的施工机械设备详见下表。南堡油田2号构造生产辅助基地地基预处理（强夯）工程明沟排水拟投入的主要施工机械设备表序号机械或设备名称型号规格数量备注1全站仪德国徕卡TCR800212水准仪S20013推土机TS16024反铲式挖掘机日立20035发电机15kW26污水泵18m36明沟排水需配备14人，其中测量员2人，推土机司机2人，挖掘机司机3人，电工1人，泵工6人。4．施工进度计划明沟排水施工进度计划见下表。5．质量保证措施为保证排水效果应注意以下几个方面的问题：1）开挖时沟底应保持平整并控制好排水沟、集水沟深度。2）施工过程中应经常加固沟壁，防止排水沟坍塌。3）施工过程中还应经常清理沟底淤积泥沙，保证排水沟、集水渠深度，以达到预期排水效果。6．HSE保证措施1．遵守国家法令和安全生产操作规程与规章制度，不违章作业，有权拒绝违章指挥和安全设施不完善的危险区域施工。无有效安全措施的有权停止作业，汇报项目经理提出整改意见。施工进度计划表序号施工项目施工工期1357910……第一遍点夯完成1场地准备、放线2挖排水沟3推土机排轧4下泵排水5第一遍点夯6排水沟清淤维护2．落实项目人员安全生产责任制，特殊工种应持证上岗，各工种必须严格按安全操作规程作业。3．进入施工现场，必须戴安全帽，并系好下颌带；进入施工现场严禁吸烟，严禁酒后作业。4．正确使用劳动保护用品和安全设施，爱护机械电器等施工设备，不准非本工种人员操作机械、电器。5．不得随意拆改各类防护设施，不得随意拆卸或改变机械设备的防护罩。6．明沟和排水渠应设警示标志，防止人机坠落。7．抽水设备按国家现行标准《建筑机械使用安全技术规程》JGJ33的规定进行操作，其中潜水泵放入水中或提出水面时应先切断电源，严禁拉拽电缆或出水管。8．水泵应始终处于水面以下，防止烧泵。9．挖沟时应按安全技术交底要求放坡、堆土，严禁在机身下方掏挖。10．开挖应严格按要求放坡。操作时应随时注意土壁的变动情况，如发现有裂纹或部分坍塌现象，应及时进行支撑和放坡，并注意支撑的稳固和土壁的变化。11.挖掘机工作中，挖掘机回转半径内不得站人。12．土方堆放距排水沟上口不小于1m，堆土高不超过1.5m。13．机组实施日检制度，各机组负责每日施工前需对本机组的安全作业状态进行检查。14．发生工伤事故，及时抢救，并立即报告领导，保护现场，如实向上级反映情况。15．施工机电设备均应设置安全防护罩并接地接零，机具操作由专人负责，并执行挂牌制...
