第三章 数字微波通信VIP免费

第三章 数字微波通信_第1页
1/53

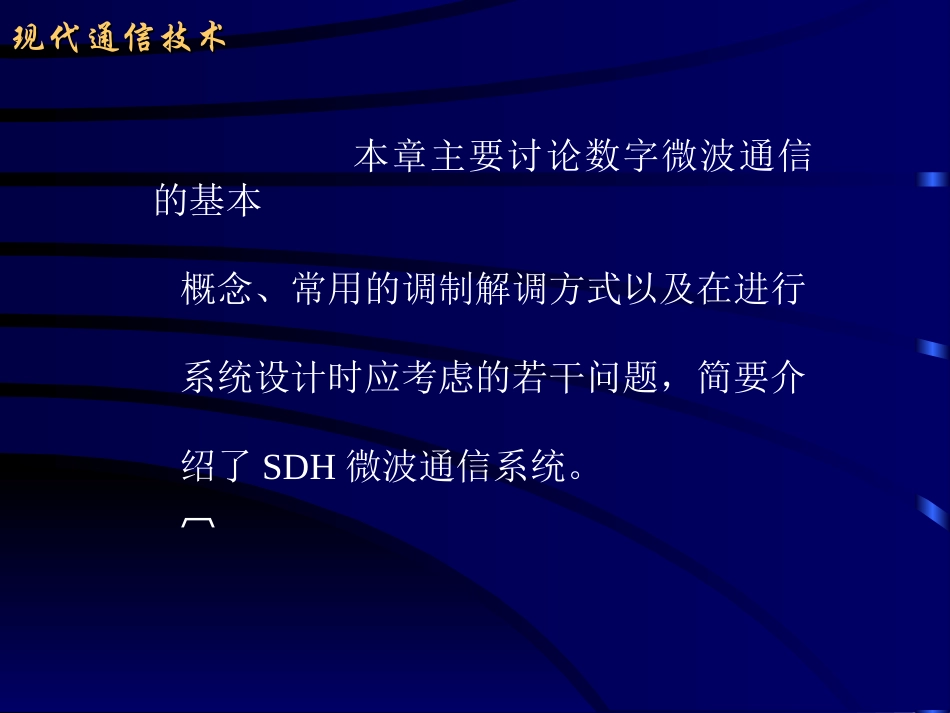

第三章 数字微波通信_第2页
2/53

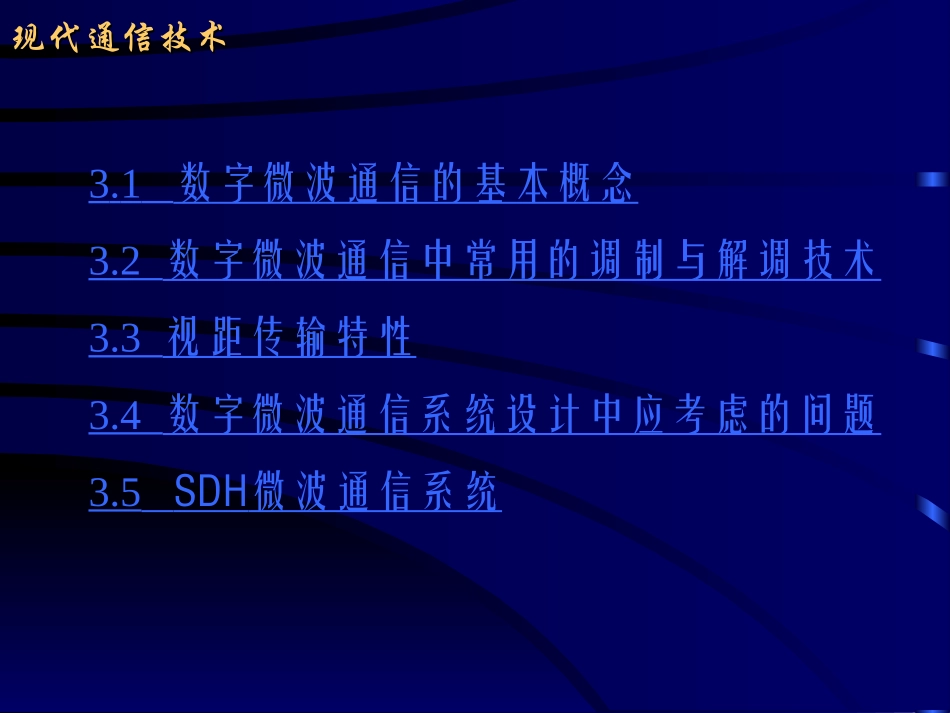

第三章 数字微波通信_第3页
3/53
数字微波通信现代通信技术现代通信技术本章主要讨论数字微波通信的基本概念、常用的调制解调方式以及在进行系统设计时应考虑的若干问题,简要介绍了SDH微波通信系统。现代通信技术现代通信技术3.1数字微波通信的基本概念3.2数字微波通信中常用的调制与解调技术3.3视距传输特性3.4数字微波通信系统设计中应考虑的问题3.5SDH微波通信系统现代通信技术现代通信技术3.1数字微波通信的基本概念微波是指频率为300MHz~300GHz的电磁波,其所对应的波长为1m~1mm。显然,微波通信是指用微波波段的电磁波进行通信的一种通信的方式;而数字微波通信则是指利用微波频段的电磁波传输数字信息的一种通信方式。现代通信技术现代通信技术3.1.1数字微波通信的特点数字微波通信既具有数字通信的特点,又具有微波通信的特点。3.1.2数字微波通信系统的构成数字微波中继通信线路是由线路两端的终端站、若干个中继站及分路站构成,如下图所示。现代通信技术现代通信技术现代通信技术现代通信技术一、数字微波终端站二、天线、馈线系统三、微波中继站现代通信技术现代通信技术一、数字微波终端站在下图中示出,终端站中可包括:微波收发信设备、调制解调设备以及时分复用设备。现代通信技术现代通信技术现代通信技术现代通信技术1.微波收发信设备每个终端站中都应具有发送设备和接收设备。2.调制与解调设备所谓调制,就是将所要传输的基带信号变换成适合于信道传输的信号的一种过程。与其相反的过程就是解调。现代通信技术现代通信技术下图示出了调制与解调过程的基本方框图。现代通信技术现代通信技术二、天线、馈线系统微波通信中常用天线的基本形式有喇叭天线、抛物面天线、喇叭抛物面天线和潜望镜天线等。三、微波中继站由于微波通信采用的是接力传输方式,因此,长途微波干线上必须要有微波中继站。中继站的转接方式包括以下三种:现代通信技术现代通信技术1.中频转接式中继站中频转接式中继站采用的是中频接口。2.微波转接方式中继站在微波频率上直接放大,即为微波转接方式。3.再生转接式中继站目前数字微波通信中常用的转接方式是再生转接式中继站,其示意图如下图所示。现代通信技术现代通信技术现代通信技术现代通信技术3.2数字微波通信中常用的调制与解调技术数字信号的调制与解调技术,是数字微波通信中的关键问题。在这一节首先介绍二进制数字信号的基本调制方式,在此基础上介绍数字微波通信中常用的调制方式。3.2.1二进制数字信号的基本调制方式3.2.2二相相移键控3.2.3四相相移键控3.2.4十六进制正交调幅现代通信技术现代通信技术3.2.1二进制数字信号的基本调制方式数字信号三种调制方式的基本概念:1.幅移键控2.频移键控3.相移键控数字微波通信常用的是相移键控,因为这种调制方式在抗干扰性能方面优于另外两种方式。现代通信技术现代通信技术3.2.2二相相移键控用基带数字信号对中频载波相位进行键控的方式,称为相移键控,用PSK表示。相移键控又可分为绝对相移键控和相对相移键控两种。利用载波相位的绝对数值来传送数字信息的键控方式,称为绝对相移键控。现代通信技术现代通信技术所谓相对相移键控,是利用载波信号相位的相对关系来表示数字信号的“1”码或“0”码。在上述两种相移键控中,实际使用时,采用相对移相,这是为了克服2PSK在解调时出现的“相位模糊”现象。现代通信技术现代通信技术一、2DPSK信号的产生2DPSK调制器的原理方框图如下图所示。它是由码变换电路和绝对调相电路组成。码变换电路的主要作用是对输入的基带信号进行差分编码,得到的差分码,即是输入信号的相对码,用此相对码对载波信号进行绝对相移键控,即可得到2DPSK信号。现代通信技术现代通信技术二、2PSK信号及2DPSK信号的解调目前对于二相相移键控信号常用的解调方式是相干解调和延迟解调两种。1.相干解调由于接收到的已调波信号中无载波频率成分,所以在收端要设法从已调波中提取原载波信号。因为提取的载波信号和调相波的载波频率相同,故称其为相干载波,利用它来进行解调的方法,称为相干解调。现代通信技术现代通信技术2.2DPSK信号的解调对2DPS...
