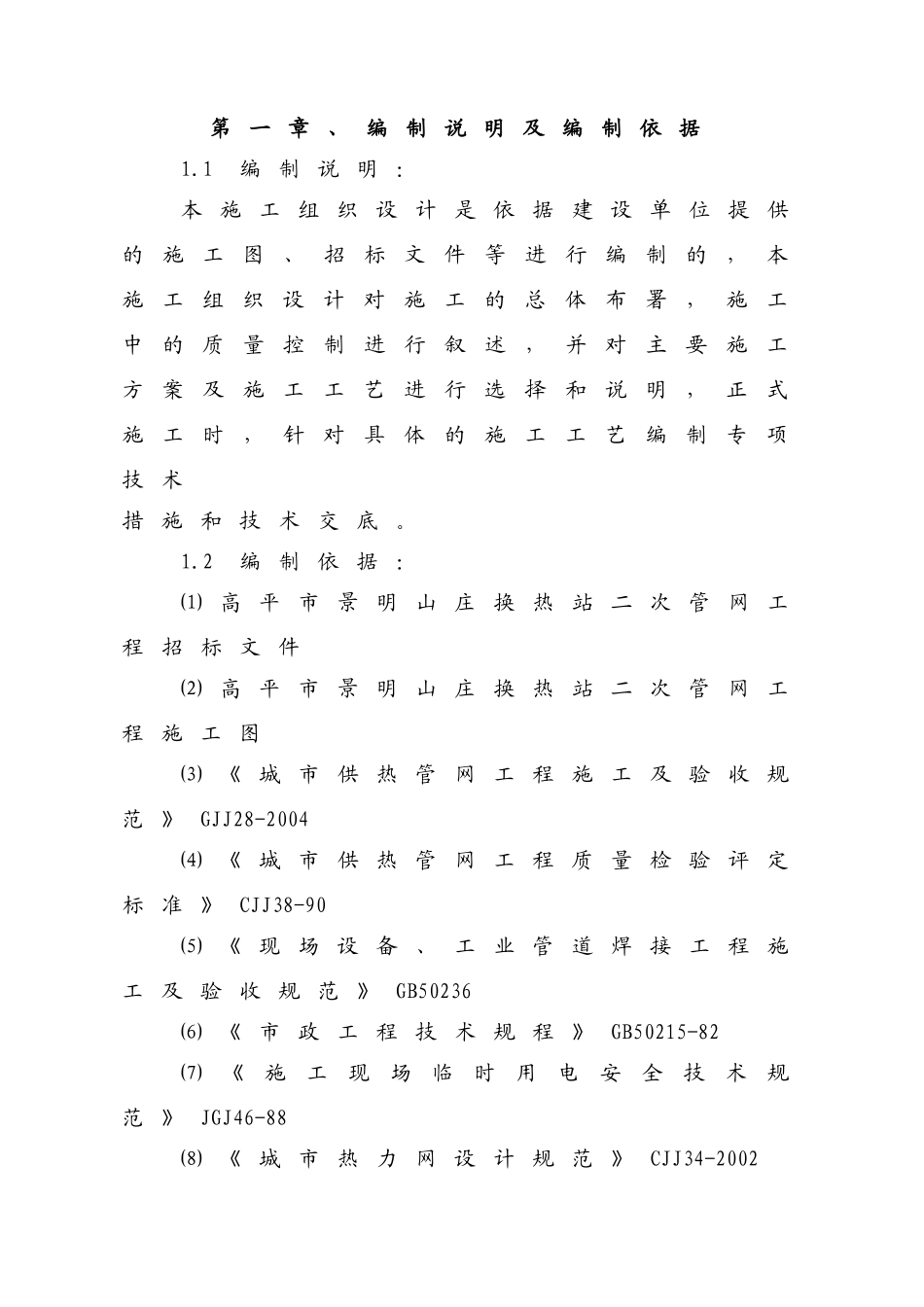

第一章、编制说明及编制依据1.1编制说明：本施工组织设计是依据建设单位提供的施工图、招标文件等进行编制的，本施工组织设计对施工的总体布署，施工中的质量控制进行叙述，并对主要施工方案及施工工艺进行选择和说明，正式施工时，针对具体的施工工艺编制专项技术措施和技术交底。1.2编制依据：⑴高平市景明山庄换热站二次管网工程招标文件⑵高平市景明山庄换热站二次管网工程施工图⑶《城市供热管网工程施工及验收规范》GJJ28-2004⑷《城市供热管网工程质量检验评定标准》CJJ38-90⑸《现场设备、工业管道焊接工程施工及验收规范》GB50236⑹《市政工程技术规程》GB50215-82⑺《施工现场临时用电安全技术规范》JGJ46-88⑻《城市热力网设计规范》CJJ34-2002⑼《城镇直埋供热管道工程技术规范》CJJ/Ｔ81-98其它相关的施工及验收规范和检验评定标准及公司管理文件。第二章、工程概况2.1工程简介：本工程设计管网是景明山庄换热站二次主管网，供热参数为85℃／60℃，管网设计压力是0.4Mpa。DN≥200的管道采用螺旋缝钢管，材质为Q235B,DN＜200的管道采用无缝钢管，材质是20#钢。热网中的关断阀门均采用Pn=1.0Mpa，耐温＞100℃的蝶阀，阀门与管道的连接均采用法兰连接。管道的弯头、三通、变径管均采用标准件，工厂加工，设计压力采用Pn=1.0Mpa的管件。弯头采用热压弯头，90弯头采用曲率半径为R=2.5D，小角度弯头的曲径半径为R=4D。工程地点：高平市市区工程内容：管道敷设安装及相应的土建工程，相应附件及配套设施的安装。2.2工程特点：⑴供热管网全部采用直埋敷设。供热参数为850C/60℃。⑵计划工期：2010年6月15日—2009年10月15日,总工期为120天2.2.1主要工程量：序号名称单位数量备注1直埋保温管DN377米655Q235B2直埋保温管DN325米968Q235B3直埋保温管DN273米298Q235B4直埋保温管DN159米16620#5直埋保温管DN57米220#6直埋保温管DN108米220#上述管道管件安装及相应的土建工程的土方、回填土、回填砂、管道支墩等工程量。第三章、施工布署3.1施工部署：根据该项工程特点：工期紧，且施工场地为一长线。施工区域在市区，车流较大,需采取一定的交通管制措施。根据我单位计划在本项工程中投入的施工力量，我单位决定分两段同时施工，之后分段试压、分段冲洗。这样在土建施工和管道安装中可以减少施工时间，减低对市民生活、交通等的干扰。根据两段的施工情况合理调配人力、材料、机械，两段同时安装，以便控制整体工程的工期。3.2施工组织机构：3.2.1施工组织机构的设置：针对本项工程的特点，我公司对该项目实施项目法管理，由项目经理对工程进度、质量、成本等进行有效控制，由项目经理组建精干的项目部，负责本项工程的施工及管理工作，项目施工组织机构：3.2.2项目部主要人员：该项工程项目经理部设项目经理1人，技术负责人1人，项目安全负责人1人，项目质量负责人1人等。项目经理负责本项工程施工现场的全面工作。项目技术负责人负责工程施工现场的技术及技术管理等工作，并负责ISO9002质量体系在本工程中的有效运行。下设各分项工程负责各自履行本职职能和职责，分工协作、互相协调。3.3项目经理部主要管理人员职责和项目管理协调原则：3.3.1项目经理部职能：项目经理部负责项目施工全过程，全方位管理。项目经理是企业法人代表在工程项目上执行工程合同权力、义务的代理人。项目经理部的任务：进行计划、组织、指挥、协调等工作，实施工期、质量、成本、安全四控制，保证切实履行工程合同和对建设单位的承诺。项目经理部负责资金使用、费用控制及内部经济分配。3.3.2项目经理部主要管理人员职责：项目工程师：a.负责本项工程施工技术工作及技术管理工作，对施工质量负技术责任。b.组织编制本项工程的施工组织设计和施工方案，并对其实施负责。c.组织编制并审核交工技术资料，并对其真实性、完整性、及时性负责。d.负责ISO9002质量体系在本项工程中的有效运行。项目质量负责人：a.负责工程质量及质量管理工作，协助项目工程师保证ISO9002质量保证体系在本项工程中有效运行。b.组织检测、评定工程质量。c.组织整理工程质量资料，对其真实性、完整性、及时性负责。项目办公室：负责...
