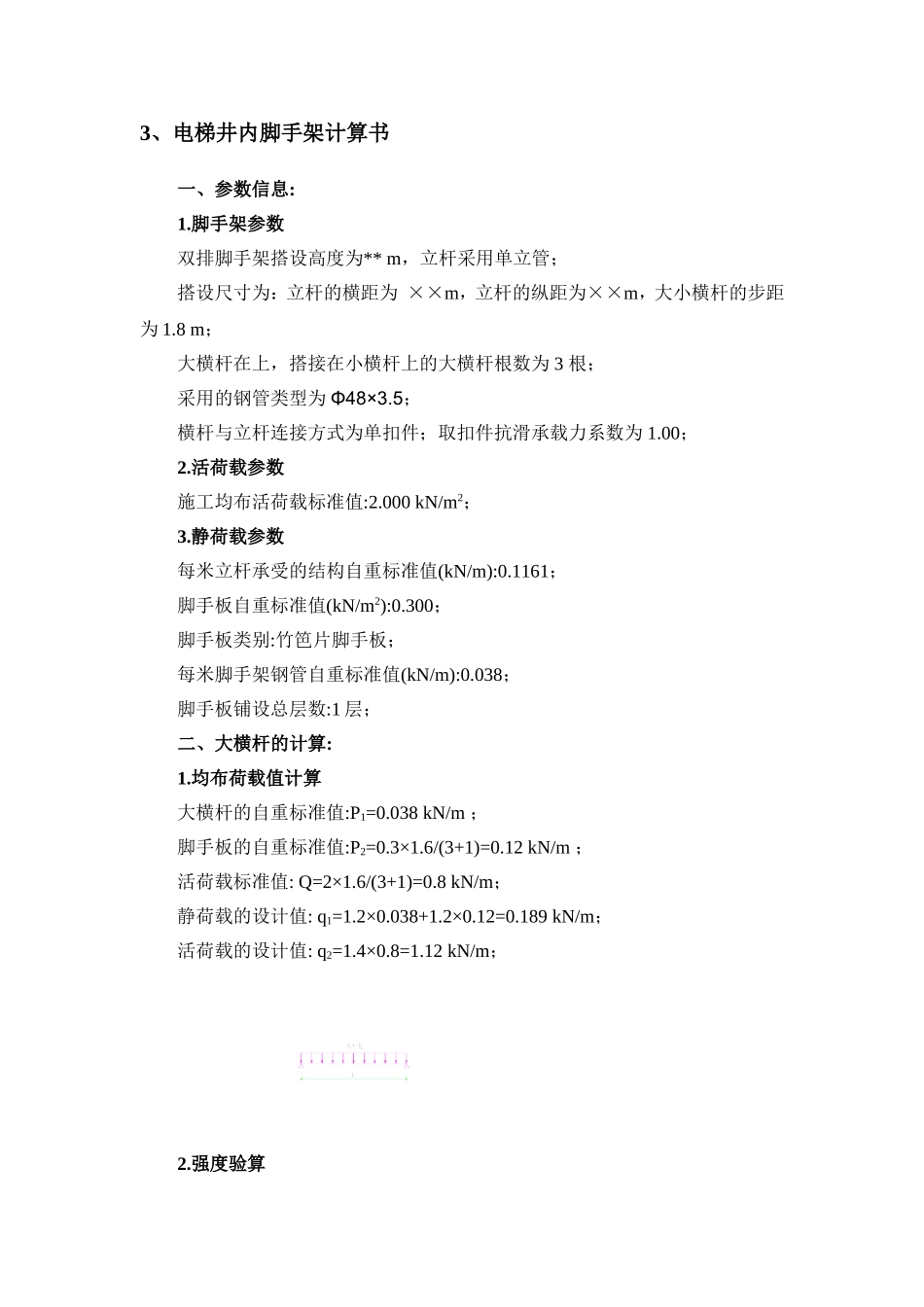

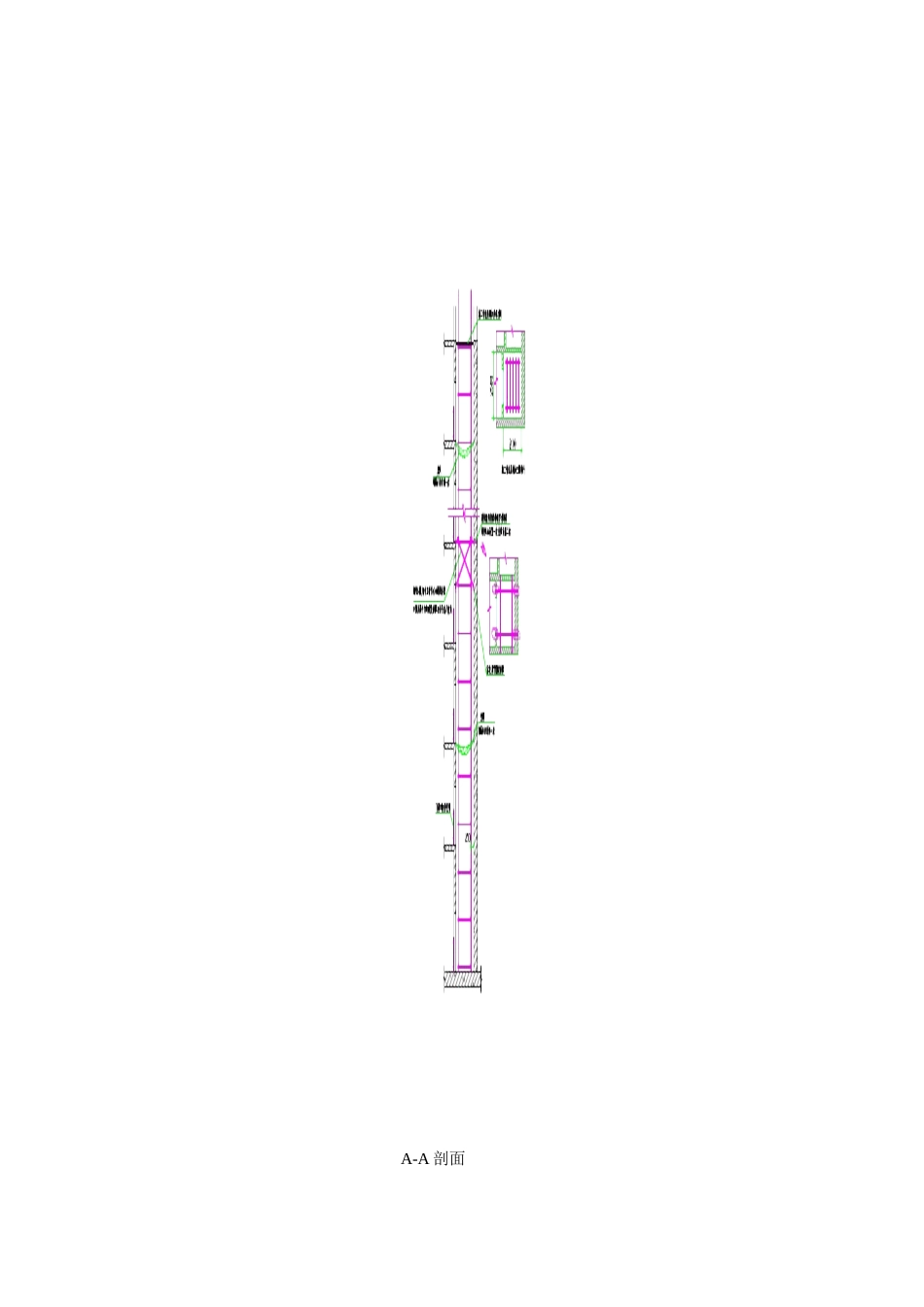

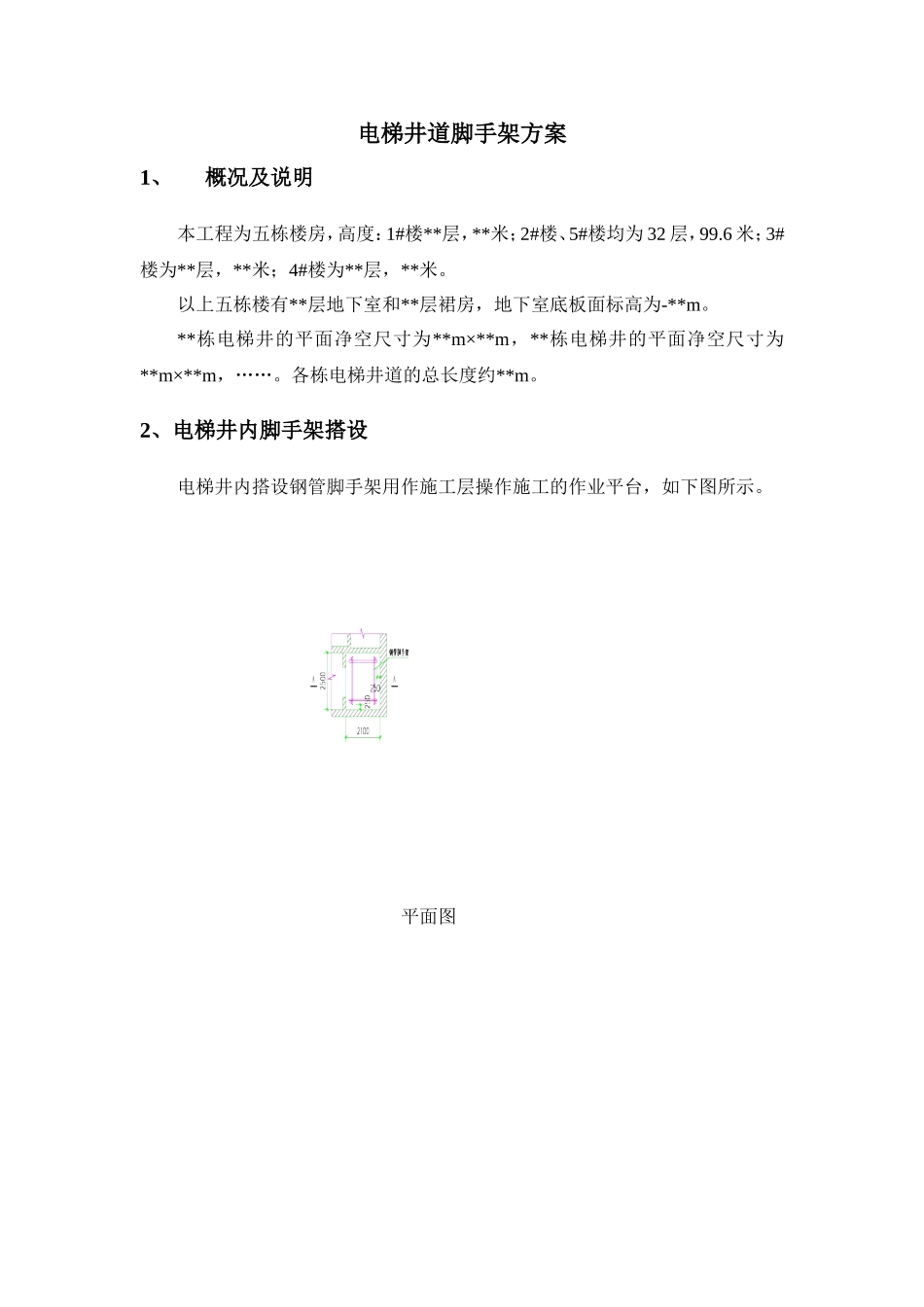

电梯井道脚手架方案1、概况及说明本工程为五栋楼房，高度：1#楼**层，**米；2#楼、5#楼均为32层，99.6米；3#楼为**层，**米；4#楼为**层，**米。以上五栋楼有**层地下室和**层裙房，地下室底板面标高为-**m。**栋电梯井的平面净空尺寸为**m×**m，**栋电梯井的平面净空尺寸为**m×**m，……。各栋电梯井道的总长度约**m。2、电梯井内脚手架搭设电梯井内搭设钢管脚手架用作施工层操作施工的作业平台，如下图所示。平面图A-A剖面3、电梯井内脚手架计算书一、参数信息:1.脚手架参数双排脚手架搭设高度为**m，立杆采用单立管；搭设尺寸为：立杆的横距为××m，立杆的纵距为××m，大小横杆的步距为1.8m；大横杆在上，搭接在小横杆上的大横杆根数为3根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为1.00；2.活荷载参数施工均布活荷载标准值:2.000kN/m2；3.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1161；脚手板自重标准值(kN/m2):0.300；脚手板类别:竹笆片脚手板；每米脚手架钢管自重标准值(kN/m):0.038；脚手板铺设总层数:1层；二、大横杆的计算:1.均布荷载值计算大横杆的自重标准值:P1=0.038kN/m；脚手板的自重标准值:P2=0.3×1.6/(3+1)=0.12kN/m；活荷载标准值:Q=2×1.6/(3+1)=0.8kN/m；静荷载的设计值:q1=1.2×0.038+1.2×0.12=0.189kN/m；活荷载的设计值:q2=1.4×0.8=1.12kN/m；2.强度验算大横杆跨中最大弯距计算公式如下:跨中最大弯距为M1max=1/8×(0.189+1.12)×22=0.654kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.654×106/5080=128.74N/mm2；大横杆的最大弯曲应力为σ=128.74N/mm2小于大横杆的抗压强度设计值[f]=205N/mm2，满足要求！三、小横杆的计算:根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值：p1=0.038×2=0.076kN；脚手板的自重标准值：P2=0.3×1.6×2/(3+1)=0.24kN；活荷载标准值：Q=2×1.6×2/(3+1)=1.6kN；集中荷载的设计值:P=1.2×(0.076+0.24)+1.4×1.6=2.619kN；2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和；均布荷载最大弯矩计算公式如下:Mqmax=1.2×0.038×1.62/8=0.014kN.m；集中荷载最大弯矩计算公式如下:Mpmax=2.619×1.6/4=1.04kN.m；最大弯矩M=Mqmax+Mpmax=1.06kN.m；最大应力计算值σ=M/W=1.504×106/5080=208N/mm2；小横杆的最大弯曲应力σ=208N/mm2大于小横杆的抗压强度设计值205N/mm2，基本满足要求！四、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数1.00，该工程实际的旋转单扣件承载力取值为8.00kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.25):R≤Rc其中Rc--扣件抗滑承载力设计值,取8.00kN；R--纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值:P1=0.038×2×3/2=0.114kN；小横杆的自重标准值:P2=0.038×1.6/2=0.03kN；脚手板的自重标准值:P3=0.3×1.6×2/2=0.48kN；活荷载标准值:Q=2×1.6×2/2=3.2kN；荷载的设计值:R=1.2×(0.114+0.03+0.48)+1.4×3.2=5.22kN；R<8.00kN，单扣件抗滑承载力的设计计算满足要求!五、脚手架立杆荷载计算:作用于脚手架的荷载包括静荷载、活荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值，为0.1161kN/mNG1=[0.1161+(2×2/2)×0.038/1.80]×130=20.58kN；(2)脚手板的自重标准值；采用竹笆片脚手板，标准值为0.3kN/m2NG2=0.3×1×1.2×(0.9+0.5)/2=2.52kN；经计算得到，静荷载标准值NG=NG1+NG2=23.1kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值NQ=2×1.6×2×2/2=6.4kN；立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ=1.2×23.1+1.4×6.4=36.68kN；六、立杆的稳定性计算:立杆的稳定性计算公式为：每38-40米把横杆支撑在墙上及斜撑卸荷，××米共设...
