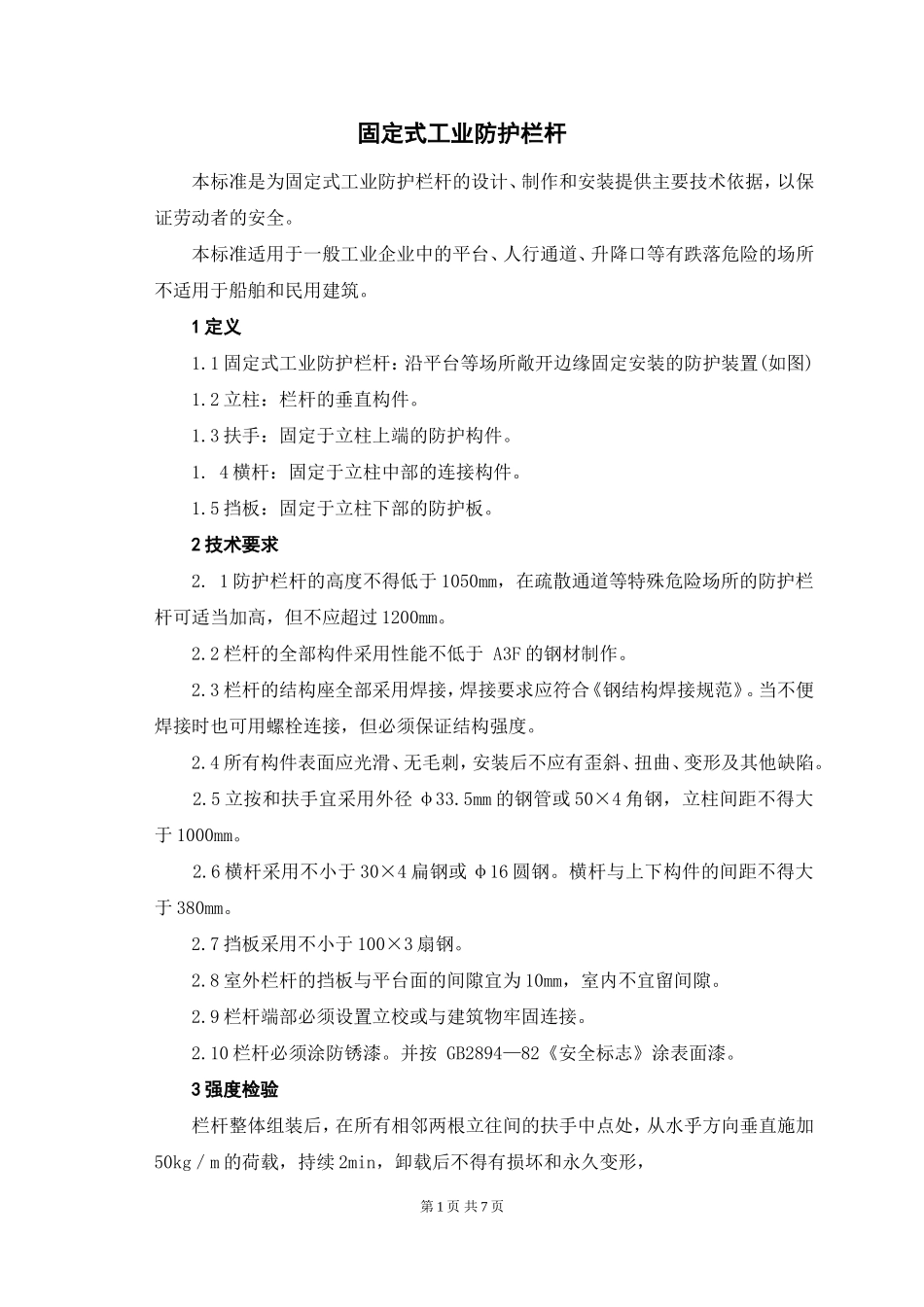

固定式工业防护栏杆本标准是为固定式工业防护栏杆的设计、制作和安装提供主要技术依据，以保证劳动者的安全。本标准适用于一般工业企业中的平台、人行通道、升降口等有跌落危险的场所不适用于船舶和民用建筑。1定义1.1固定式工业防护栏杆：沿平台等场所敞开边缘固定安装的防护装置(如图)1.2立柱：栏杆的垂直构件。1.3扶手：固定于立柱上端的防护构件。1.4横杆：固定于立柱中部的连接构件。1.5挡板：固定于立柱下部的防护板。2技术要求2.1防护栏杆的高度不得低于1050mm，在疏散通道等特殊危险场所的防护栏杆可适当加高，但不应超过1200mm。2.2栏杆的全部构件采用性能不低于A3F的钢材制作。2.3栏杆的结构座全部采用焊接，焊接要求应符合《钢结构焊接规范》。当不便焊接时也可用螺栓连接，但必须保证结构强度。2.4所有构件表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。2.5立按和扶手宜采用外径φ33.5mm的钢管或50×4角钢，立柱间距不得大于1000mm。2.6横杆采用不小于30×4扁钢或φ16圆钢。横杆与上下构件的间距不得大于380mm。2.7挡板采用不小于100×3扇钢。2.8室外栏杆的挡板与平台面的间隙宜为10mm，室内不宜留间隙。2.9栏杆端部必须设置立校或与建筑物牢固连接。2.10栏杆必须涂防锈漆。并按GB2894—82《安全标志》涂表面漆。3强度检验栏杆整体组装后，在所有相邻两根立往间的扶手中点处，从水乎方向垂直施加50kg／m的荷载，持续2min，卸载后不得有损坏和永久变形，第1页共7页4标记栏杆型号表示法：标记示例：LG—1050表示高度为1050mm的防护栏杆。—《固定式工业防护栏杆》编制说明一、编制过程《固定式工业防护栏杆》国家标准，是原国家劳动总局委托吉林省劳动保护科学研究所制订的。接受任务后，我们对国内工业栏杆的使用情况进行了重点调查，并收集了有关的国内外资料，经过了一系列的实验、研究和测试，编写了《固定式工业防护栏杆》国家标准。二、编写标准的目的及意义栏杆在工业生产中是应用最广泛但又最简单、最基本的安全防护设施。在工厂或矿山中到处可见。但我国工业使用的防护栏杆，一直没有一个统一的国家标准。所以，在使用过程中，因高度不够或强度不够以及其它原因，造成了一些伤亡事故和不应有的损失。为此，本标准结合生产实际以人机工程学为基础，从安全生产的角度出发，确定栏杆的基本尺寸数据，作为各工业企业部门统一的防护栏杆标准。三、制定一个什么样的标准通过对国内外防护栏杆使用情况的具体分析，我们认为：对于防护栏杆，只作高度、扶手尺寸等参数的规定为好。这是因为不管栏杆用于什么行业，都是为了预防人员从高处跌落，所以关键的问题是栏杆的高度和强度。因此，我们决定抓住实质，对细节不作详细的规定，不过多考虑特殊情况，制订一个各行业通用的栏杆标准。四、确定主要参数尺寸的依据1.防护栏杆高度的确定设置防护栏杆的目的，特别是高处平台上的防护栏杆，在于防止人体从高处坠落事故的发生。它的高度是与人体身高的数值密切相关的。它要求站在栏杆内侧的人体意外向外倾斜时，能有效的发挥保护作用，不发生坠落。显然，栏杆的最低高度必须超过人体站立时的重心高度，否则，就起不到保护作用。可见，人体身高的测量数据就是设计栏杆高度的基础数据。我们在确定这一数据的时候，避免了不必要的大规模的人体测量工作，而着重搜集、借用了国内现有的人体测量数据。考虑到登第2页共7页高作业主要是正常男性工人进行，女工较少，而且男性身高大于女性身高，因此，在栏杆标准设计中采用男性身高值是比较妥善的。现将国内在建筑、服装、家具、空军体育和中国科学院古脊椎动物古人类研究所与北京劳动保护研究所等单位对有关人体身高的测量数据列入表1。对表1中数据进行分析比较后，我们选用了1980年中国科学院古脊椎动物古人类研究所与北京劳保所联合测定，经中国科学院应用数学研究所处理的我国14个省的人体测量数据。这组数据是近年来最新的数据，样本大，测量的地区广泛，特别是包括了朝、蒙、维、回、藏、彝、壮等较多的少数民族，能较好的代表我国人群的特点。在人体重心高度与身高的比例问题上,到目前，我们还未看到国内有关这方...
