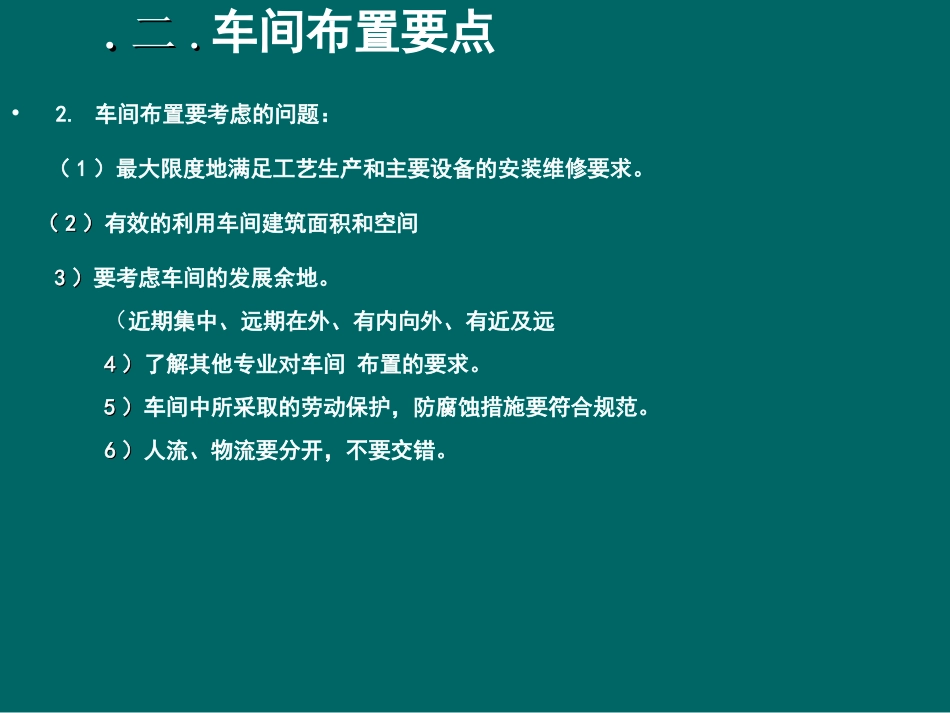

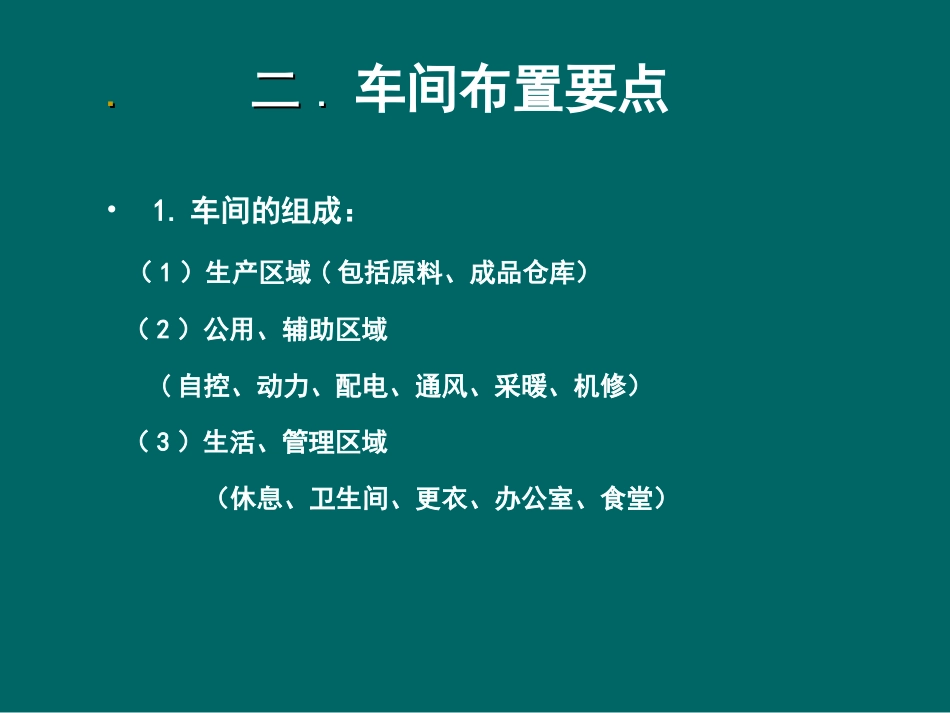

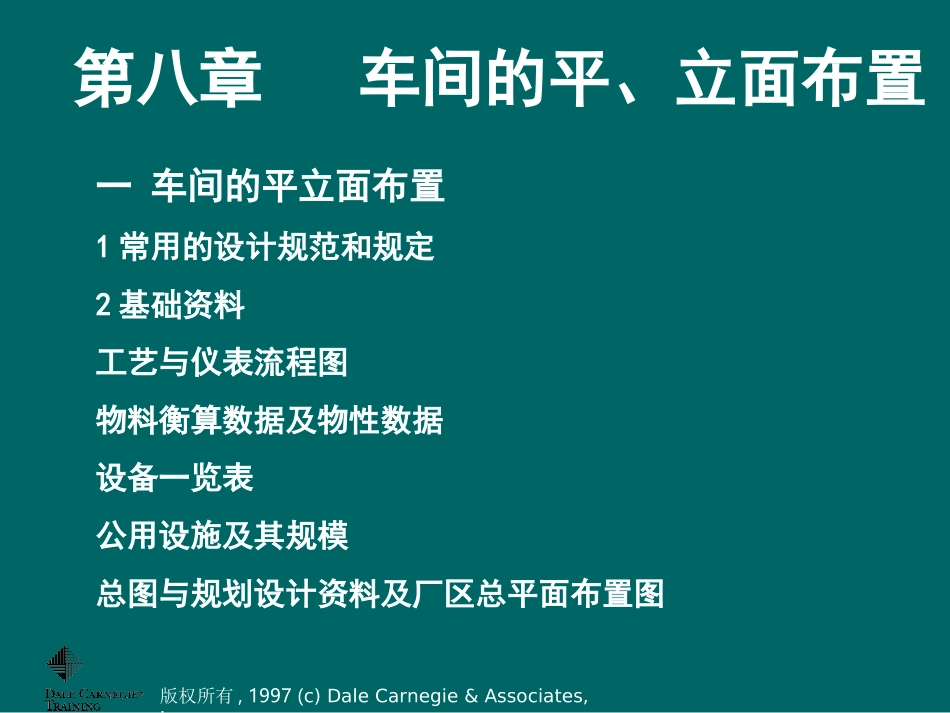

版权所有,1997(c)DaleCarnegie&Associates,Inc.第八章车间的平、立面布置一车间的平立面布置1常用的设计规范和规定2基础资料工艺与仪表流程图物料衡算数据及物性数据设备一览表公用设施及其规模总图与规划设计资料及厂区总平面布置图..二二..车间布置要点•1.车间的组成：（1）生产区域(包括原料、成品仓库）（2）公用、辅助区域(自控、动力、配电、通风、采暖、机修）（3）生活、管理区域（休息、卫生间、更衣、办公室、食堂）..二二..车间布置要点•2.车间布置要考虑的问题：（1）最大限度地满足工艺生产和主要设备的安装维修要求。（（22））有效的利用车间建筑面积和空间33））要考虑车间的发展余地。（近期集中、远期在外、有内向外、有近及远44））了解其他专业对车间布置的要求。55））车间中所采取的劳动保护，防腐蚀措施要符合规范。66））人流、物流要分开，不要交错。三.土建对布置的要求•..厂房的安排：（1）集中安排•（2）独立安排•..厂房的层数：（1）单层结构•（2）多层结构•（3）单层与多层•结合结构三.土建对布置的要求33厂房的布置厂房的布置（（11）厂房的平面外形）厂房的平面外形““L”“∏”L”“∏”（（22）厂房的柱网布置）厂房的柱网布置框架型混合型框架型混合型(3)(3)厂房的宽度厂房的宽度单层厂房不超过单层厂房不超过3030米（米（55跨）跨）多层不超过多层不超过2424米（米（44跨）跨）一般宽度：一般宽度：9m12m14.4m9m12m14.4m15m18m24m15m18m24m厂房的高度厂房的高度一般不低于一般不低于4.5m4.5m，高温有毒环境应注意层高，同时应，高温有毒环境应注意层高，同时应注意大樑的高度注意大樑的高度四.设备布置的要求11工艺对设备布置的要求工艺对设备布置的要求（（11）满足工艺流程顺序，保证水平和垂直方向的连）满足工艺流程顺序，保证水平和垂直方向的连续性。续性。（（22）相同类型的设备尽可能布置在一起。）相同类型的设备尽可能布置在一起。（（33）设备与设备之间按规定留足间距，留下操作空）设备与设备之间按规定留足间距，留下操作空间，便于操作、维修。间，便于操作、维修。序号序号项目项目净安全距离净安全距离mm11泵与泵的间距泵与泵的间距不小于不小于0.70.7mm22泵与墙的距离泵与墙的距离不小于不小于1.21.2mm33泵列与泵列的距离泵列与泵列的距离不小于不小于2.02.0mm44换热器与换热器的距离换热器与换热器的距离不小于不小于1.01.0mm55起吊物品与设备最高点距离起吊物品与设备最高点距离不小于不小于0.40.4mm66塔与塔的间距塔与塔的间距1.0----2.01.0----2.0mm77控制室、开关室与炉子之间的距离控制室、开关室与炉子之间的距离不小于不小于1515mm88操作台梯子的斜度（一般情况）操作台梯子的斜度（一般情况）不大于不大于45°45°99操作台梯子的斜度（特殊情况）操作台梯子的斜度（特殊情况）60°60°1010工艺设备与道路间距工艺设备与道路间距不小于不小于1.01.0mm（4）考虑设备互换使用的可能性。（5）设备安排要考虑管路走向，走直线，少弯路。要有堆放原料，中间产物，产品的空地。（6）注意劳动保护，传动设备要有足够的安全距离。（7）留有扩建或扩产余地。四.设备布置的要求2.2.安装对设备布置的要求：（1）考虑设备按装、检修所需的空间和面积。（22））要考虑设备能顺利进出车间。（33））对楼上设备要考虑设置吊装孔。（44））考虑设备检修、拆卸以及运送物料所需的起重运输设备。四.设备布置的要求•3..3..建筑对设备布置的要求：•（1）笨重设备和会产生很大振动的设备应设置在底层。•（2）布置设备应避开建筑物的柱子和主梁。•（3）设备不应布置在建筑物的沉降缝和伸缩缝。•（4）设备不应布置在楼梯、大门和窗前。五.车间的辅助设施和生活设施的布置(2)(2)生活设施按厂房或车间的南北区域安排。(1)(1)辅助设施集中布置在车间的某个区域。（人员经常在此活动的场所应置于南边，不经常活动在北（人员经常在此活动的场所应置于南边，不经常活动在北边）边）仓库分析室配电控制室工具间总图位置1：500六.安全、卫生、防腐蚀及其他问题1.1.车间的采光。2.2.车间的通风。3.车间的取暖。4.车间防火、防腐、防...
