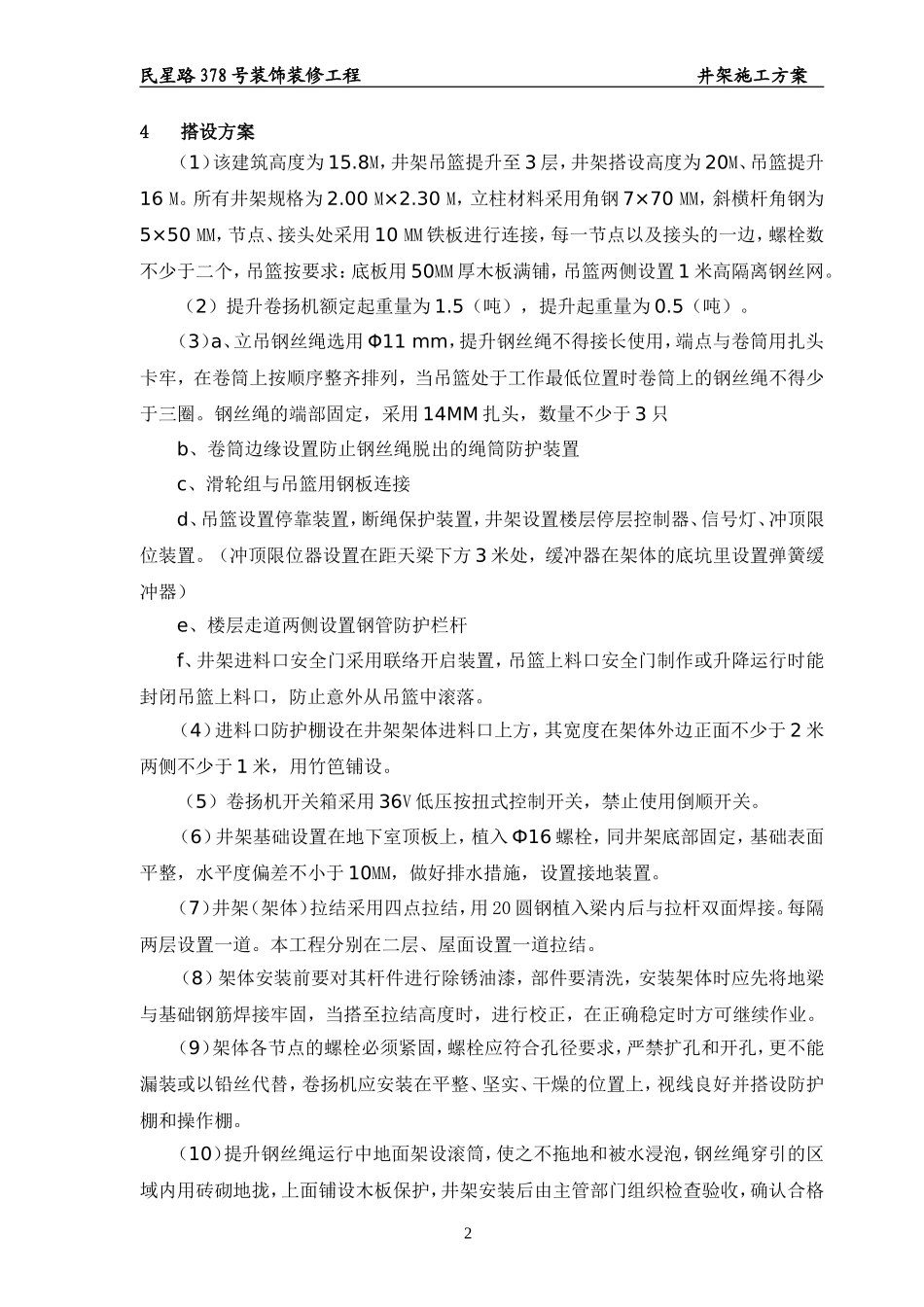

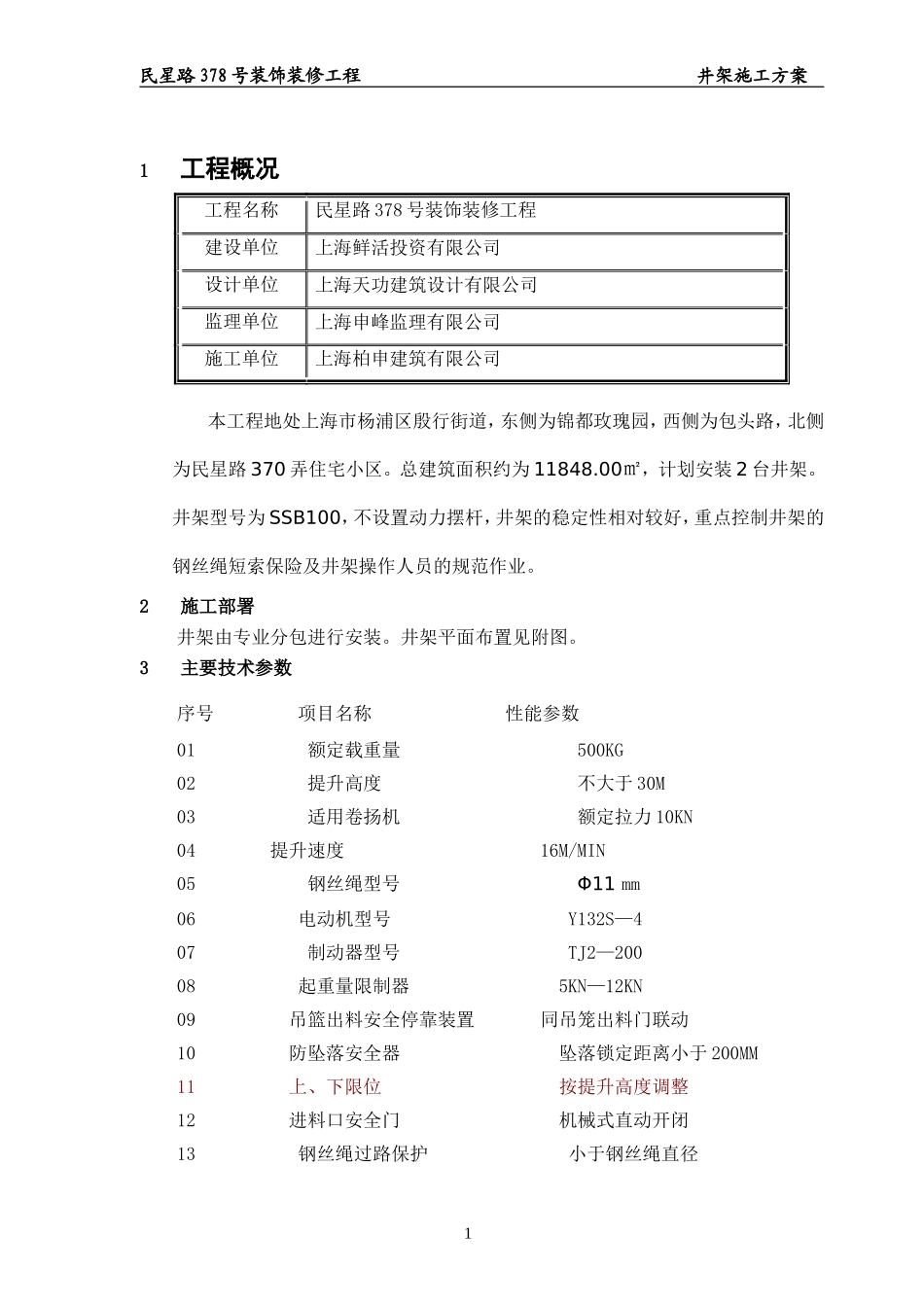

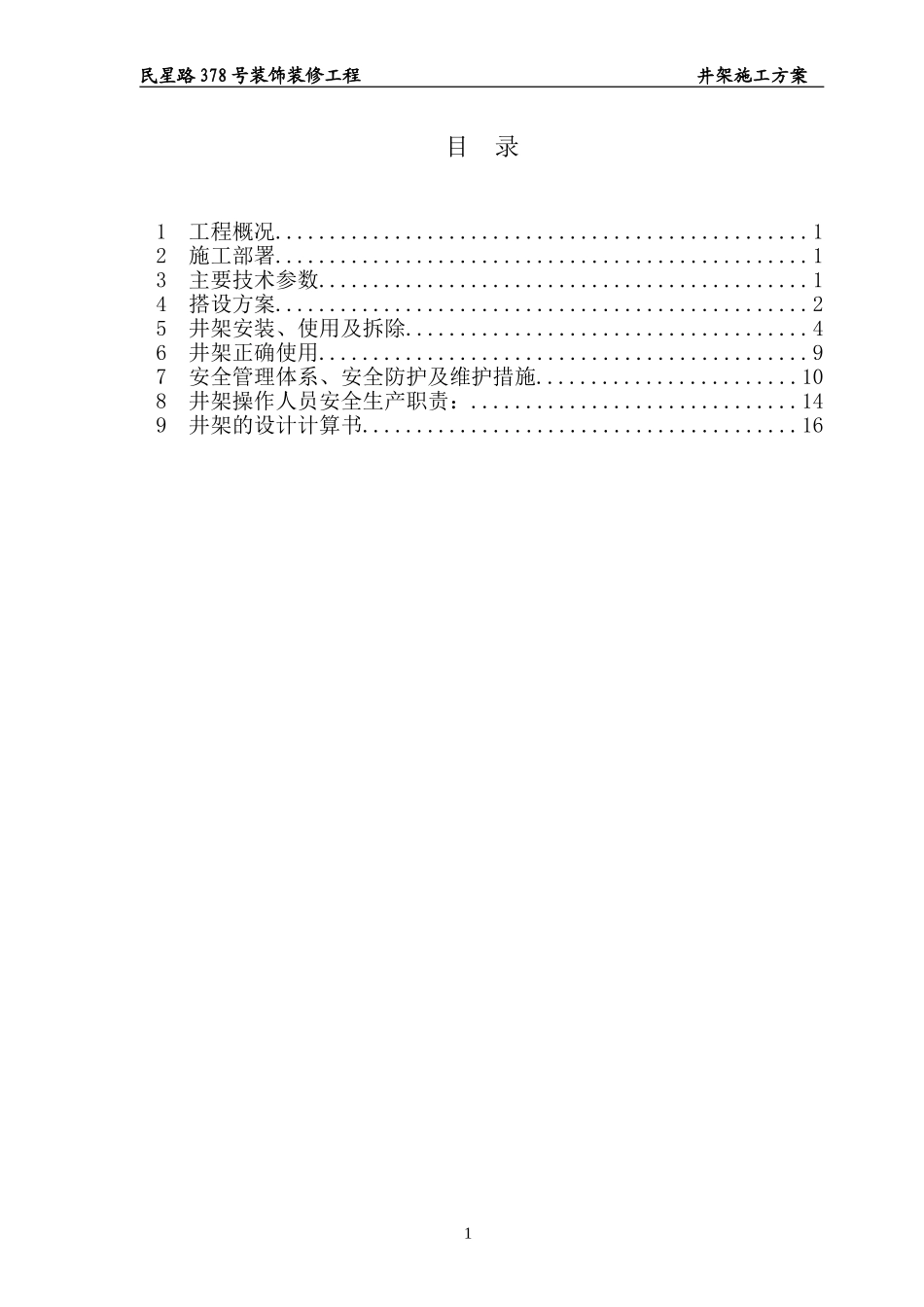

民星路378号装饰装修工程井架施工方案目录1工程概况.................................................12施工部署.................................................13主要技术参数.............................................14搭设方案.................................................25井架安装、使用及拆除.....................................46井架正确使用.............................................97安全管理体系、安全防护及维护措施........................108井架操作人员安全生产职责：..............................149井架的设计计算书........................................161民星路378号装饰装修工程井架施工方案1工程概况工程名称民星路378号装饰装修工程建设单位上海鲜活投资有限公司设计单位上海天功建筑设计有限公司监理单位上海申峰监理有限公司施工单位上海柏申建筑有限公司本工程地处上海市杨浦区殷行街道，东侧为锦都玫瑰园，西侧为包头路，北侧为民星路370弄住宅小区。总建筑面积约为11848.00㎡，计划安装2台井架。井架型号为SSB100，不设置动力摆杆，井架的稳定性相对较好，重点控制井架的钢丝绳短索保险及井架操作人员的规范作业。2施工部署井架由专业分包进行安装。井架平面布置见附图。3主要技术参数序号项目名称性能参数01额定载重量500KG02提升高度不大于30M03适用卷扬机额定拉力10KN04提升速度16M/MIN05钢丝绳型号Φ11mm06电动机型号Y132S—407制动器型号TJ2—20008起重量限制器5KN—12KN09吊篮出料安全停靠装置同吊笼出料门联动10防坠落安全器坠落锁定距离小于200MM11上、下限位按提升高度调整12进料口安全门机械式直动开闭13钢丝绳过路保护小于钢丝绳直径1民星路378号装饰装修工程井架施工方案4搭设方案（1）该建筑高度为15.8M，井架吊篮提升至3层，井架搭设高度为20M、吊篮提升16M。所有井架规格为2.00M×2.30M，立柱材料采用角钢7×70MM，斜横杆角钢为5×50MM，节点、接头处采用10MM铁板进行连接，每一节点以及接头的一边，螺栓数不少于二个，吊篮按要求：底板用50MM厚木板满铺，吊篮两侧设置1米高隔离钢丝网。（2）提升卷扬机额定起重量为1.5（吨），提升起重量为0.5（吨）。（3）a、立吊钢丝绳选用Φ11mm，提升钢丝绳不得接长使用，端点与卷筒用扎头卡牢，在卷筒上按顺序整齐排列，当吊篮处于工作最低位置时卷筒上的钢丝绳不得少于三圈。钢丝绳的端部固定，采用14MM扎头，数量不少于3只b、卷筒边缘设置防止钢丝绳脱出的绳筒防护装置c、滑轮组与吊篮用钢板连接d、吊篮设置停靠装置，断绳保护装置，井架设置楼层停层控制器、信号灯、冲顶限位装置。（冲顶限位器设置在距天梁下方3米处，缓冲器在架体的底坑里设置弹簧缓冲器）e、楼层走道两侧设置钢管防护栏杆f、井架进料口安全门采用联络开启装置，吊篮上料口安全门制作或升降运行时能封闭吊篮上料口，防止意外从吊篮中滚落。（4）进料口防护棚设在井架架体进料口上方，其宽度在架体外边正面不少于2米两侧不少于1米，用竹笆铺设。（5）卷扬机开关箱采用36V低压按扭式控制开关，禁止使用倒顺开关。（6）井架基础设置在地下室顶板上，植入Ф16螺栓，同井架底部固定，基础表面平整，水平度偏差不小于10MM，做好排水措施，设置接地装置。（7）井架（架体）拉结采用四点拉结，用20圆钢植入梁内后与拉杆双面焊接。每隔两层设置一道。本工程分别在二层、屋面设置一道拉结。（8）架体安装前要对其杆件进行除锈油漆，部件要清洗，安装架体时应先将地梁与基础钢筋焊接牢固，当搭至拉结高度时，进行校正，在正确稳定时方可继续作业。（9）架体各节点的螺栓必须紧固，螺栓应符合孔径要求，严禁扩孔和开孔，更不能漏装或以铅丝代替，卷扬机应安装在平整、坚实、干燥的位置上，视线良好并搭设防护棚和操作棚。（10）提升钢丝绳运行中地面架设滚筒，使之不拖地和被水浸泡，钢丝绳穿引的区域内用砖砌地拢，上面铺设木板保护，井架安装后由主管部门组织检查验收，确认合格2民星路378号装饰装修工程井架施工方案后发给使用合格证，方可交付使用。（11）操作前由操作工在班前进行日常检查，...
