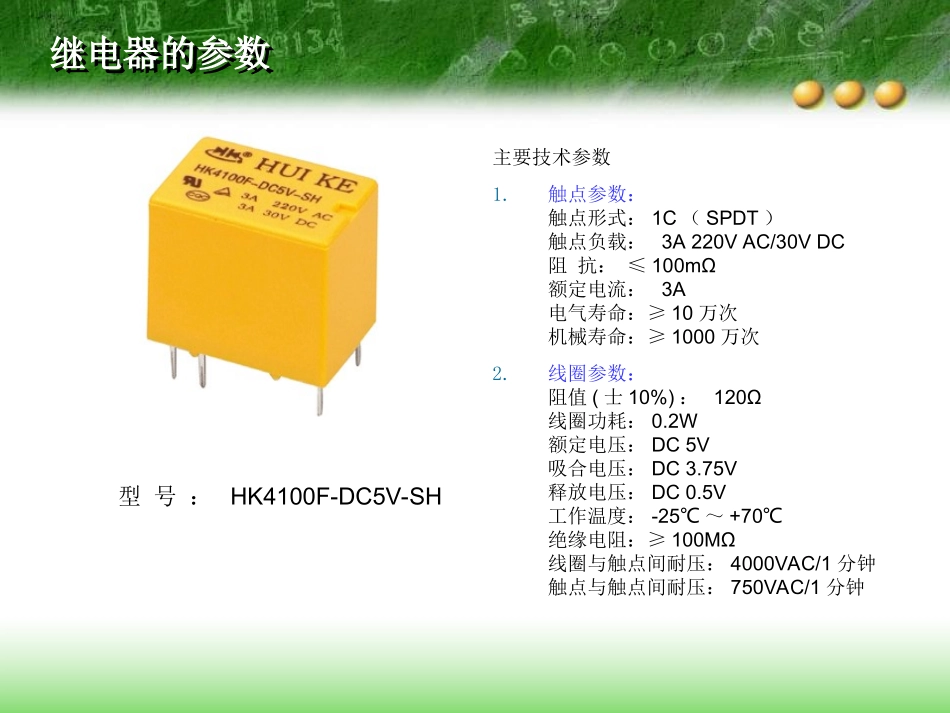

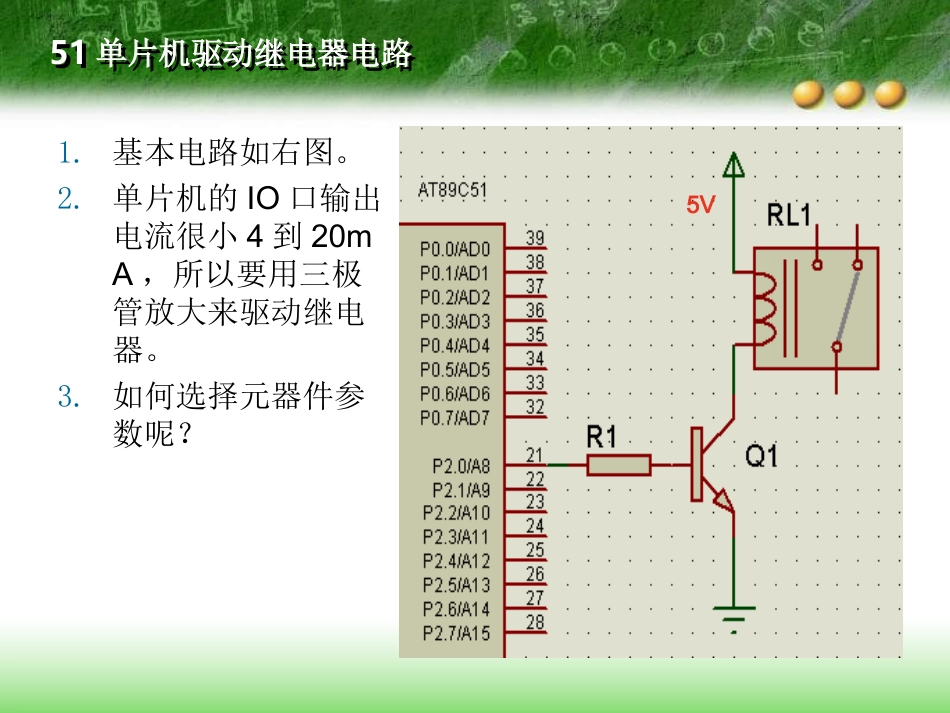

LOGO单片机驱动继电器电路详解单片机驱动继电器电路详解51单片机驱动继电器电路51单片机驱动继电器电路1.基本电路如右图。2.单片机的IO口输出电流很小4到20mA，所以要用三极管放大来驱动继电器。3.如何选择元器件参数呢？5V继电器的参数继电器的参数主要技术参数1.触点参数：触点形式：1C（SPDT）触点负载：3A220VAC/30VDC阻抗：≤100mΩ额定电流：3A电气寿命：≥10万次机械寿命：≥1000万次2.线圈参数：阻值(士10%)：120Ω线圈功耗：0.2W额定电压：DC5V吸合电压：DC3.75V释放电压：DC0.5V工作温度：-25℃～+70℃绝缘电阻：≥100MΩ线圈与触点间耐压：4000VAC/1分钟触点与触点间耐压：750VAC/1分钟型号：HK4100F-DC5V-SH常用三极管参数（参考）常用三极管参数（参考）型号极性PCM(W)ICM(mA)BV(CEO)VfT(MHZ)hFE9012PNP0.62550040--64～2029014NPN0.62510050--60～10008050NPN11.5A2519085～3008550PNP11.5A2520060～300注释：1.PCM是集电极最大允许耗散功率。2.ICM是集电极最大允许电流。3.BV（CEO）是三极管基极开路时，集电极-发射极反向击穿电压。4.fT是特征频率。5.hFE是放大倍数。三极管驱动继电器的参数三极管驱动继电器的参数1.从上面的继电器线圈参数得知，继电器工作吸合电流为0.2W/5V=40mA或5V/120Ω≈40mA。2.三极管的选择：1.功率PCM：大于5V*继电器电流(5*40mA=0.2W)的两倍；2.最大集电极电流（ICM）：大于继电器吸合电流的两倍以上；3.耐压BV（CEO）：大于继电器工作电压5V,可选10V以上；4.直流放大倍数：取100。5.三极管可选：PCM（0.4W↑），ICM（80mA↑）,BV(10V↑)3.三极管基极输入电流：继电器的吸合电流/放大倍数=基极电流(40mA/100=4mA)，为工作稳定，实际基极电流应为计算值的2倍以上。4.基极电阻：（5V-0.7V）/基极电流=电阻值(4.7V/8mA=3.3KΩ)。电路中各元器件的参数电路中各元器件的参数1.这里单片机IO口输出高电平触发三极管导通。经过以上的分析计算得出：三极管可用极性是NPN的9014或8050，电阻选3.3K。2.三极管的放大倍数要求不高，一般买的都可以，100～500(放大倍数分段可选)，随便买的都可以用。3.电阻R1选3.3K/0.25W就可以了,保证基极为MA级电流就可以开关三极管了。5V想一想？想一想？在实际应用中，三极管这样驱动继电器的电路有什么弊端吗？5V问题所在问题所在1.当三极管由导通变为截止时，继电器绕组感生出一个较大的自感电压。它与电源电压叠加后加到控制继电器线圈的三极管的e、c两极上，使发射结（e—c）有可能被击穿。2.该如何解决呢？cbe5V继电器线圈并反向二极管的作用继电器线圈并反向二极管的作用1.为了消除这个感生电动势的有害影响，在继电器线圈两端反向并联抑制二极管，以吸收该电动势。2.自感电压与电源电压之和对二极管来说却是正向偏压，使二极管导通形成环流。感应的高电压就会通过回路释放掉，保证了三极管的安全。5VLOGO请多多指教，谢谢！请多多指教，谢谢！
