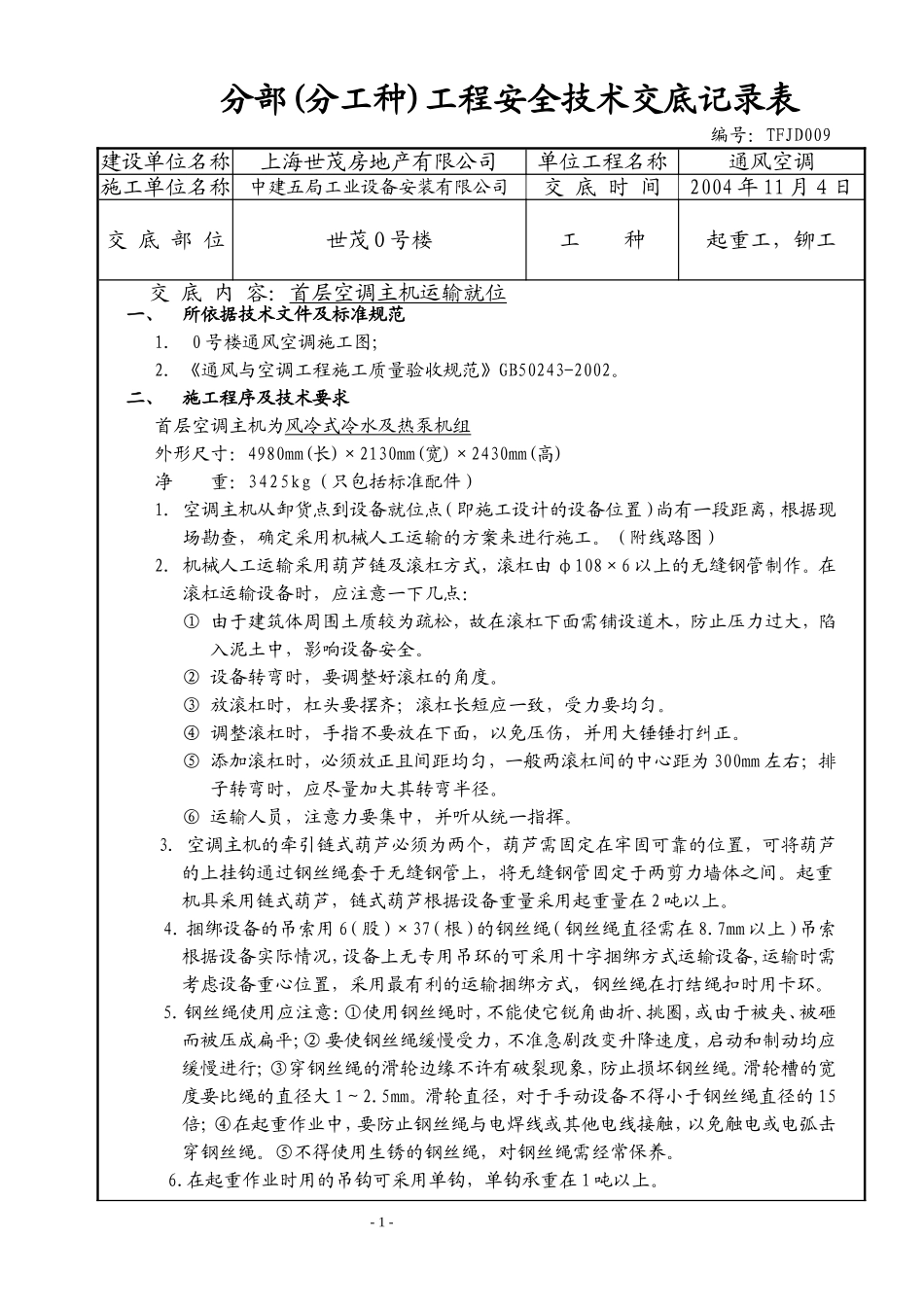

分部(分工种)工程安全技术交底记录表编号：TFJD009建设单位名称上海世茂房地产有限公司单位工程名称通风空调施工单位名称中建五局工业设备安装有限公司交底时间2004年11月４日交底部位世茂O号楼工种起重工，铆工交底内容：首层空调主机运输就位一、所依据技术文件及标准规范1．0号楼通风空调施工图;2．《通风与空调工程施工质量验收规范》GB50243-2002。二、施工程序及技术要求首层空调主机为风冷式冷水及热泵机组外形尺寸：4980mm(长)×2130mm(宽)×2430mm(高)净重：3425kg（只包括标准配件）1.空调主机从卸货点到设备就位点（即施工设计的设备位置）尚有一段距离，根据现场勘查，确定采用机械人工运输的方案来进行施工。（附线路图）2.机械人工运输采用葫芦链及滚杠方式，滚杠由φ108×6以上的无缝钢管制作。在滚杠运输设备时，应注意一下几点：①由于建筑体周围土质较为疏松，故在滚杠下面需铺设道木，防止压力过大，陷入泥土中，影响设备安全。②设备转弯时，要调整好滚杠的角度。③放滚杠时，杠头要摆齐；滚杠长短应一致，受力要均匀。④调整滚杠时，手指不要放在下面，以免压伤，并用大锤锤打纠正。⑤添加滚杠时，必须放正且间距均匀，一般两滚杠间的中心距为300mm左右；排子转弯时，应尽量加大其转弯半径。⑥运输人员，注意力要集中，并听从统一指挥。3.空调主机的牵引链式葫芦必须为两个，葫芦需固定在牢固可靠的位置，可将葫芦的上挂钩通过钢丝绳套于无缝钢管上，将无缝钢管固定于两剪力墙体之间。起重机具采用链式葫芦，链式葫芦根据设备重量采用起重量在2吨以上。4．捆绑设备的吊索用6（股）×37（根）的钢丝绳（钢丝绳直径需在8.7mm以上）吊索根据设备实际情况，设备上无专用吊环的可采用十字捆绑方式运输设备,运输时需考虑设备重心位置，采用最有利的运输捆绑方式，钢丝绳在打结绳扣时用卡环。5．钢丝绳使用应注意：①使用钢丝绳时，不能使它锐角曲折、挑圈，或由于被夹、被砸而被压成扁平;②要使钢丝绳缓慢受力，不准急剧改变升降速度，启动和制动均应缓慢进行；③穿钢丝绳的滑轮边缘不许有破裂现象，防止损坏钢丝绳。滑轮槽的宽度要比绳的直径大1～2.5mm。滑轮直径，对于手动设备不得小于钢丝绳直径的15倍；④在起重作业中，要防止钢丝绳与电焊线或其他电线接触，以免触电或电弧击穿钢丝绳。⑤不得使用生锈的钢丝绳，对钢丝绳需经常保养。6.在起重作业时用的吊钩可采用单钩，单钩承重在1吨以上。-1-7.吊钩使用要点：①在运输作业时，使用的吊钩其表面要光滑，不能有剥裂、刻痕锐角、接缝和裂纹等缺陷；②吊钩不准超负荷作业；8.起重机具采用链式葫芦，链式葫芦根据设备重量采用起重量在2吨以上。9.链式起重机使用注意事项:①链式葫芦使用前，要仔细进行检查（转动部分是否灵活，有无卡链现象，链条是否有断节及裂纹，制动器是否安全可靠，销子牢固与否，吊挂绳及支架是否结实稳固），经检查合格后方可使用；②链式葫芦不准超载使用，操作人员要熟悉机具的性能，并进行正确的操作；③使用链式葫芦时，要检查起重链条是否有扭结现象，如有时，应调整好后，方可使用。链式葫芦放松时，链条不得放尽，一般应留三个扣环以上；④操作链式葫芦时，先将手链反拉，并将起重链条放松，使链式葫芦有充分的起升距离。然后慢慢起升，待链条拉紧后，检查各零件部分有无异常，挂钩是否合适，确认正常后，才能继续操作；⑤链式葫芦做水平和倾斜方向作业时，拉链的方向要同链轮方向一致，避免卡链或掉链现象发生。同时还要求水平方向在细链的入口处垫物承托链条；⑥链条葫芦在使用过程中，要根据其起重能力大小来决定拉链的人数，当手拉不动时，要检查原因，绝不能随意增加人员进行强拉，严禁多人强拉硬拽；⑦在起吊重物过程中，如要将重物在空中停留较长时间时，应将手链妥善地栓在起重链上，以防止机具自锁失灵发生意外事故；⑧链式葫芦应定期保养，对严重锈蚀、有断痕和裂纹的链条，要作报废或更新处理，不准凑合用；⑨根据起重能力确定拉链人数表:10.设备运输、捆绑中的保护①设备或构件在运输过程中，要保持其平衡，避免产生歪斜；吊钩上使用的绳索，不得滑动以保证设备或构件的...
