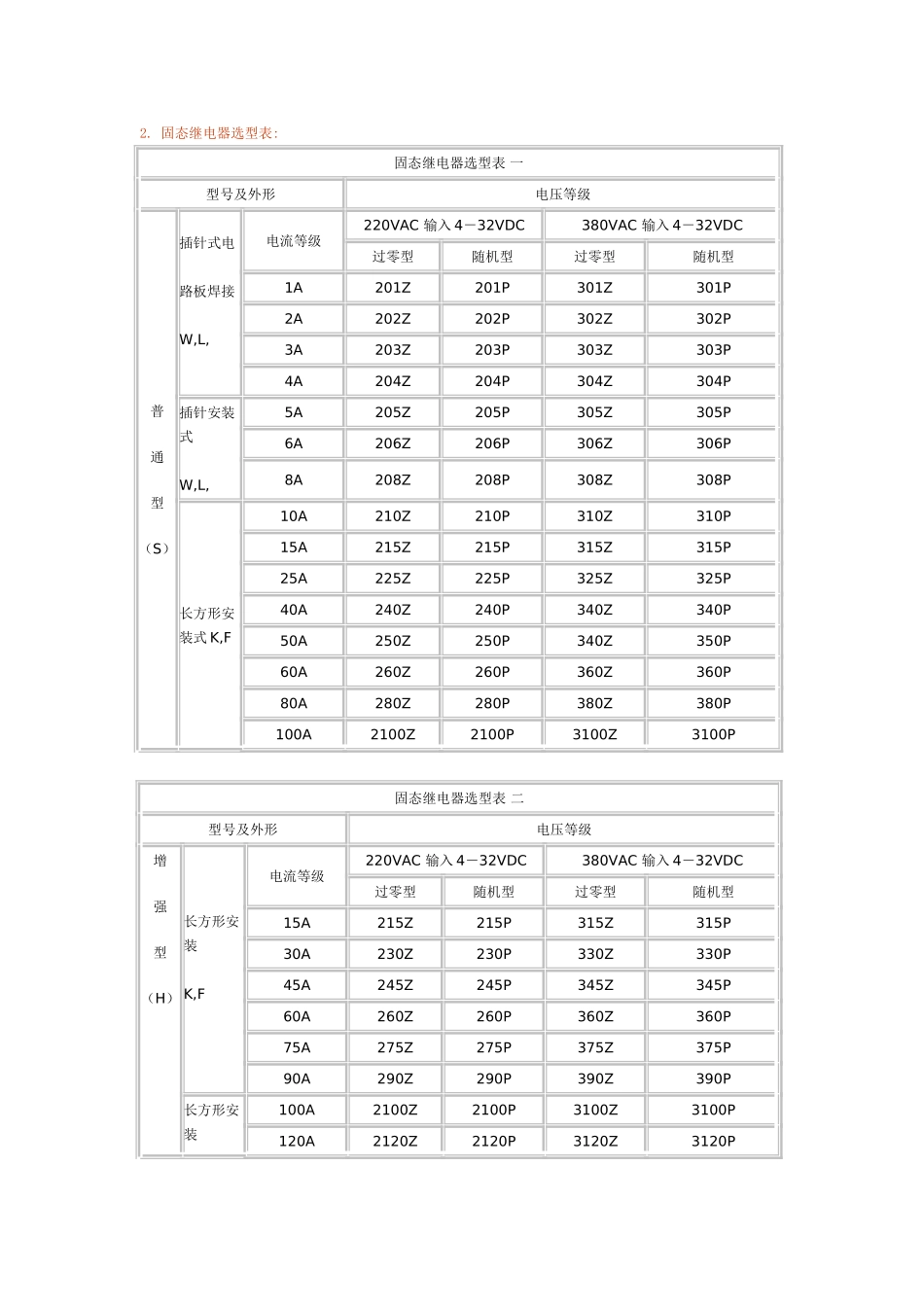

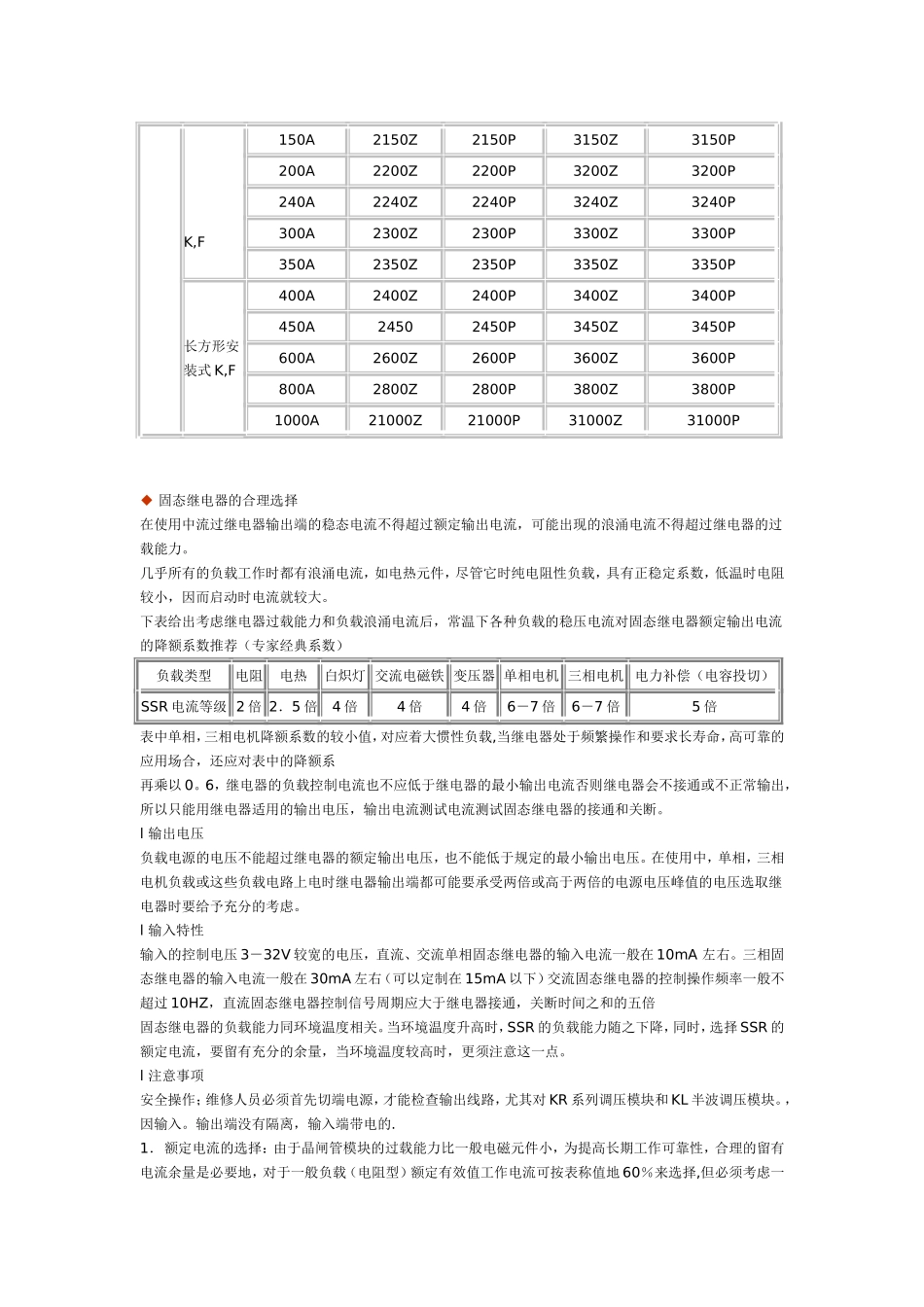

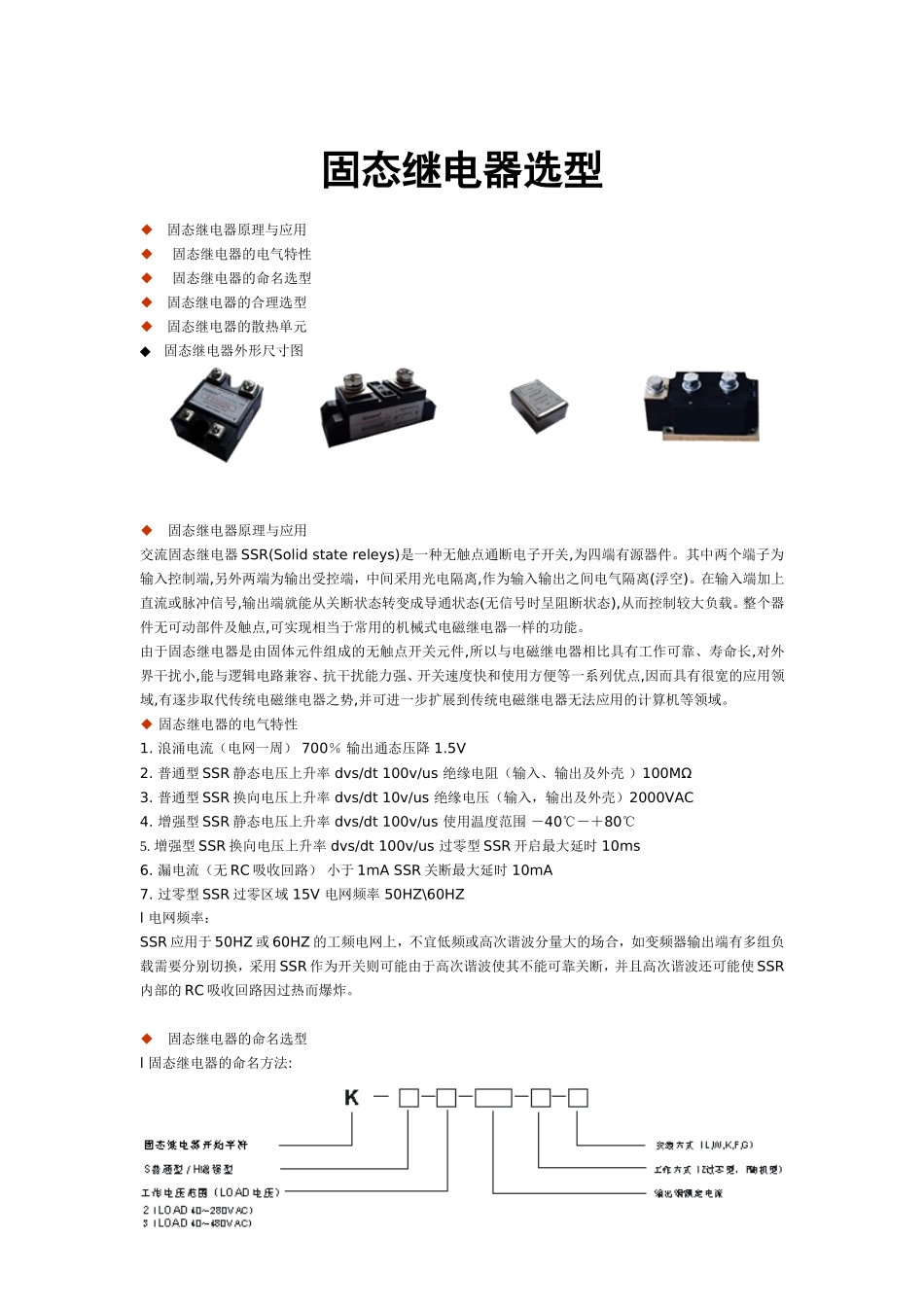

固态继电器选型◆固态继电器原理与应用◆固态继电器的电气特性◆固态继电器的命名选型◆固态继电器的合理选型◆固态继电器的散热单元◆固态继电器外形尺寸图◆固态继电器原理与应用交流固态继电器SSR(Solidstatereleys)是一种无触点通断电子开关,为四端有源器件。其中两个端子为输入控制端,另外两端为输出受控端，中间采用光电隔离,作为输入输出之间电气隔离(浮空)。在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。由于固态继电器是由固体元件组成的无触点开关元件,所以与电磁继电器相比具有工作可靠、寿命长,对外界干扰小,能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点,因而具有很宽的应用领域,有逐步取代传统电磁继电器之势,并可进一步扩展到传统电磁继电器无法应用的计算机等领域。◆固态继电器的电气特性1.浪涌电流（电网一周）700％输出通态压降1.5V2.普通型SSR静态电压上升率dvs/dt100v/us绝缘电阻（输入、输出及外壳）100MΩ3.普通型SSR换向电压上升率dvs/dt10v/us绝缘电压（输入，输出及外壳）2000VAC4.增强型SSR静态电压上升率dvs/dt100v/us使用温度范围－40℃－＋80℃5.增强型SSR换向电压上升率dvs/dt100v/us过零型SSR开启最大延时10ms6.漏电流（无RC吸收回路）小于1mASSR关断最大延时10mA7.过零型SSR过零区域15V电网频率50HZ\60HZl电网频率：SSR应用于50HZ或60HZ的工频电网上，不宜低频或高次谐波分量大的场合，如变频器输出端有多组负载需要分别切换，采用SSR作为开关则可能由于高次谐波使其不能可靠关断，并且高次谐波还可能使SSR内部的RC吸收回路因过热而爆炸。◆固态继电器的命名选型l固态继电器的命名方法:2.固态继电器选型表:固态继电器选型表一型号及外形电压等级普通型（S）插针式电路板焊接W,L,电流等级220VAC输入4－32VDC380VAC输入4－32VDC过零型随机型过零型随机型1A201Z201P301Z301P2A202Z202P302Z302P3A203Z203P303Z303P4A204Z204P304Z304P插针安装式W,L,5A205Z205P305Z305P6A206Z206P306Z306P8A208Z208P308Z308P长方形安装式K,F10A210Z210P310Z310P15A215Z215P315Z315P25A225Z225P325Z325P40A240Z240P340Z340P50A250Z250P340Z350P60A260Z260P360Z360P80A280Z280P380Z380P100A2100Z2100P3100Z3100P固态继电器选型表二型号及外形电压等级增强型（H）长方形安装K,F电流等级220VAC输入4－32VDC380VAC输入4－32VDC过零型随机型过零型随机型15A215Z215P315Z315P30A230Z230P330Z330P45A245Z245P345Z345P60A260Z260P360Z360P75A275Z275P375Z375P90A290Z290P390Z390P长方形安装100A2100Z2100P3100Z3100P120A2120Z2120P3120Z3120PK,F150A2150Z2150P3150Z3150P200A2200Z2200P3200Z3200P240A2240Z2240P3240Z3240P300A2300Z2300P3300Z3300P350A2350Z2350P3350Z3350P长方形安装式K,F400A2400Z2400P3400Z3400P450A24502450P3450Z3450P600A2600Z2600P3600Z3600P800A2800Z2800P3800Z3800P1000A21000Z21000P31000Z31000P◆固态继电器的合理选择在使用中流过继电器输出端的稳态电流不得超过额定输出电流，可能出现的浪涌电流不得超过继电器的过载能力。几乎所有的负载工作时都有浪涌电流，如电热元件，尽管它时纯电阻性负载，具有正稳定系数，低温时电阻较小，因而启动时电流就较大。下表给出考虑继电器过载能力和负载浪涌电流后，常温下各种负载的稳压电流对固态继电器额定输出电流的降额系数推荐（专家经典系数）负载类型电阻电热白炽灯交流电磁铁变压器单相电机三相电机电力补偿（电容投切）SSR电流等级2倍2．5倍4倍4倍4倍6－7倍6－7倍5倍表中单相，三相电机降额系数的较小值，对应着大惯性负载,当继电器处于频繁操作和要求长寿命，高可靠的应用场合，还应对表中的降额系再乘以0。6，继电器的负载控制电流也不应低于继电器的最小输出电流否则继电器会不接通或不正常输出，所以只能用继电器适用的输出电压，输出电流测试电流测试固态继电器的接通和关断。l输出电压负载电源的电压不能超过继电器的额定输出电压，也...
