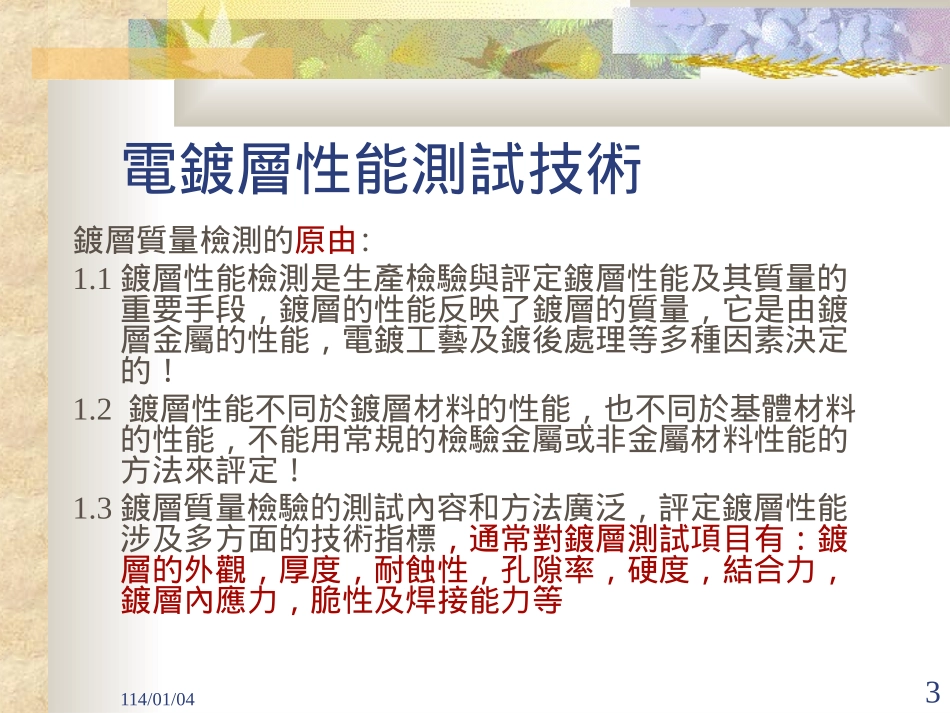

114/01/041電鍍層性能測試技術114/01/042電鍍層性能測試技術報告大綱1.電鍍層外觀檢驗2.鍍層附著強度的測試方法3.鍍層厚度的測量4.鍍層孔隙率的測量5.鍍層顯微硬度的測量6.鍍層內應力的測量7.鍍層脆性的測量8.鍍件氫脆性的測量9.鍍層焊錫性的測試10鍍層耐蝕性試驗114/01/043電鍍層性能測試技術鍍層質量檢測的原由：1.1鍍層性能檢測是生產檢驗與評定鍍層性能及其質量的重要手段，鍍層的性能反映了鍍層的質量，它是由鍍層金屬的性能，電鍍工藝及鍍後處理等多種因素決定的！1.2鍍層性能不同於鍍層材料的性能，也不同於基體材料的性能，不能用常規的檢驗金屬或非金屬材料性能的方法來評定！1.3鍍層質量檢驗的測試內容和方法廣泛，評定鍍層性能涉及多方面的技術指標，通常對鍍層測試項目有：鍍層的外觀，厚度，耐蝕性，孔隙率，硬度，結合力，鍍層內應力，脆性及焊接能力等114/01/044電鍍層性能測試技術1.鍍層的質量要求：1.1鍍層的種類應符合技術要求1.2鍍層除應有其特有的顏色和光澤外，還應具有其效勻，細致，結合力好的基本特點。光亮鍍層應有足夠的光澤度。1.3鍍層不允許有針孔，條紋，起皮，結瘤，脫落，開裂，剝離，斑點，麻點，燒焦，暗影，粗糙，樹枝狀和海綿狀沉積，不正常色澤及應當鍍覆而沒有鍍覆等缺陷。有上述缺陷的鍍層應及時反修處理，包括需要退除不—合格鍍層而重新電鍍和不需要去除鍍層而補充加工如重新拋光114/01/045電鍍層性能測試技術1.鍍層的質量要求：1.4輕微的掛具接觸印和水遞印及其它不影響鍍層使用性能的鍍層缺陷允許存在。2.鍍層的廢品2.1過腐蝕的鍍件。2.2有機械損壞的鍍件。2.3具有大的孔隙，而且要有機械方法破壞尺寸格能消除孔隙的鑄件，焊接件。2.4由於發生短路過熱而被燒壞的零件。2.5不容許去掉不合格鍍層的零件。114/01/046電鍍層性能測試技術----外觀檢驗1.鍍層的目的，除防護及達到相應的功能外，幾乎均要求一定的外觀質量，特別是裝飾性鍍層和防護-裝飾性鍍層均要求有華麗而光亮的外觀，不允許存在明顯的缺陷！檢查鍍層外觀的方法：是在天然散射光或無反射光的白色透明光線下用目力直接觀察。光的照度應不低於300lx（即相當於零件放在40w日光下距離500mm處的光照度）。檢查內容：包括鍍層種類的鑒別，鍍層的宏觀結合力，鍍層的顏色，光亮度，均勻性即鍍層缺陷等項檢測。114/01/047電鍍層性能測試技術----外觀檢驗2.常見電鍍層外觀要求：鍍層外觀要求允許的缺陷不允許的缺陷1.錫鍍層應是銀灰色至淺灰色；2.鍍層應細致均勻鍍錫1.零件焊縫處允許鍍層發暗；2.同一零件的顏色稍有不均勻；3.輕微水印；4.形狀復雜零件的棱邊有輕微粗糙1.樹枝狀，海綿狀，條紋狀的鍍層；2.黑點，斑點，粗糙，燒焦，氣泡，起皮等缺陷；3.未洗凈的鹽類痕遞；4.鍍層呈褐色或暗灰色鍍鎳1.鎳鍍層應是稍帶淡黃色的銀白色，光亮鍍鎳應是非常光澤的銀白色；2.鍍層應細致均勻1.顏色稍有均勻；2.同一零件有不均勻的光澤；1.樹枝狀，海綿狀，條紋狀及黑點，斑點，粗糙，燒焦，氣泡，起皮；2.未洗凈的鹽類痕遞；3.鍍層呈灰色，褐色，綠色和黑色斑點鍍金1.金鍍層的顏色為金黃色2.鍍層應細致均勻1.同一零件上有很輕微的不均勻的顏色和光澤；1.粗糙，發暗，棕色的鍍層2.未洗凈的鹽類痕遞；114/01/048電鍍層性能測試技術-----表面粗糙度1.定義：電鍍層表面粗糙度(舊標準稱光潔度)是指鍍層表面具有較小間距和微觀峰谷不平度的微觀幾何特性。鍍層表面粗糙度的高低，不僅影響鍍層的外觀質量，同時也影響到鍍層的耐腐蝕性，使用壽命乃至受鍍產品的強度，耐磨性以幾工件精度，動力消耗和噪聲。對鍍層外觀質量來說，粗糙度和光亮度均能直接反映，鍍層粗糙度癒低，光亮度癒高。粗糙度基本符號標含義查閱國家標準GB031-83規定114/01/049電鍍層性能測試技術----表面粗糙度2.表面粗糙度的測試方法表面粗糙度量測屬於微觀長度測量，目前採用方法有比較法，光學法，針描法等多種，在此簡單介紹比較法和外描法：A樣板對照法：屬於比較法中的視覺法，檢驗中採用標準粗糙度樣板與被檢驗鍍層進行比較，反復觀察兩者的加工表面絲紋，反光強度和色彩，最後以受檢鍍層與哪個標準樣本...
