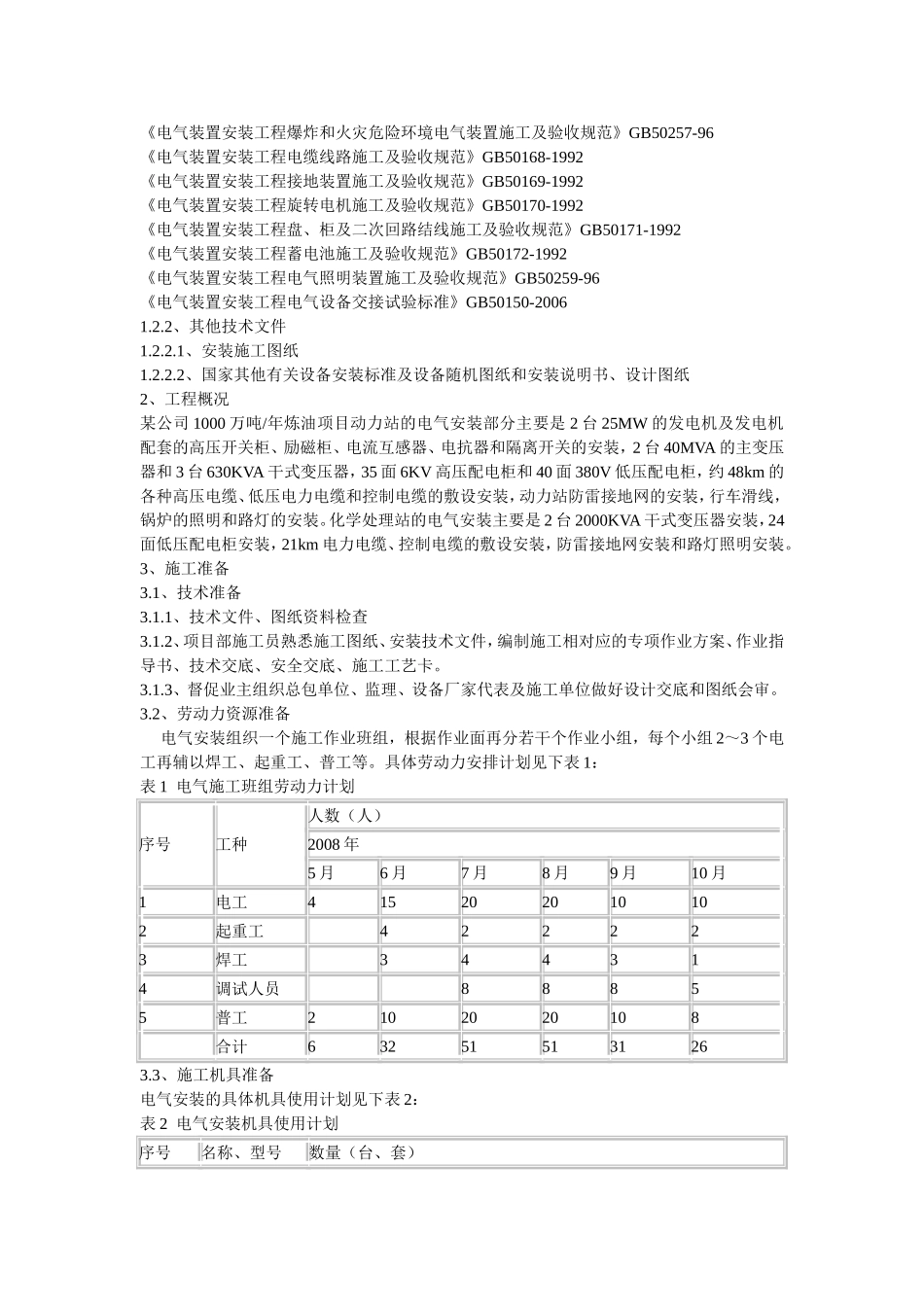

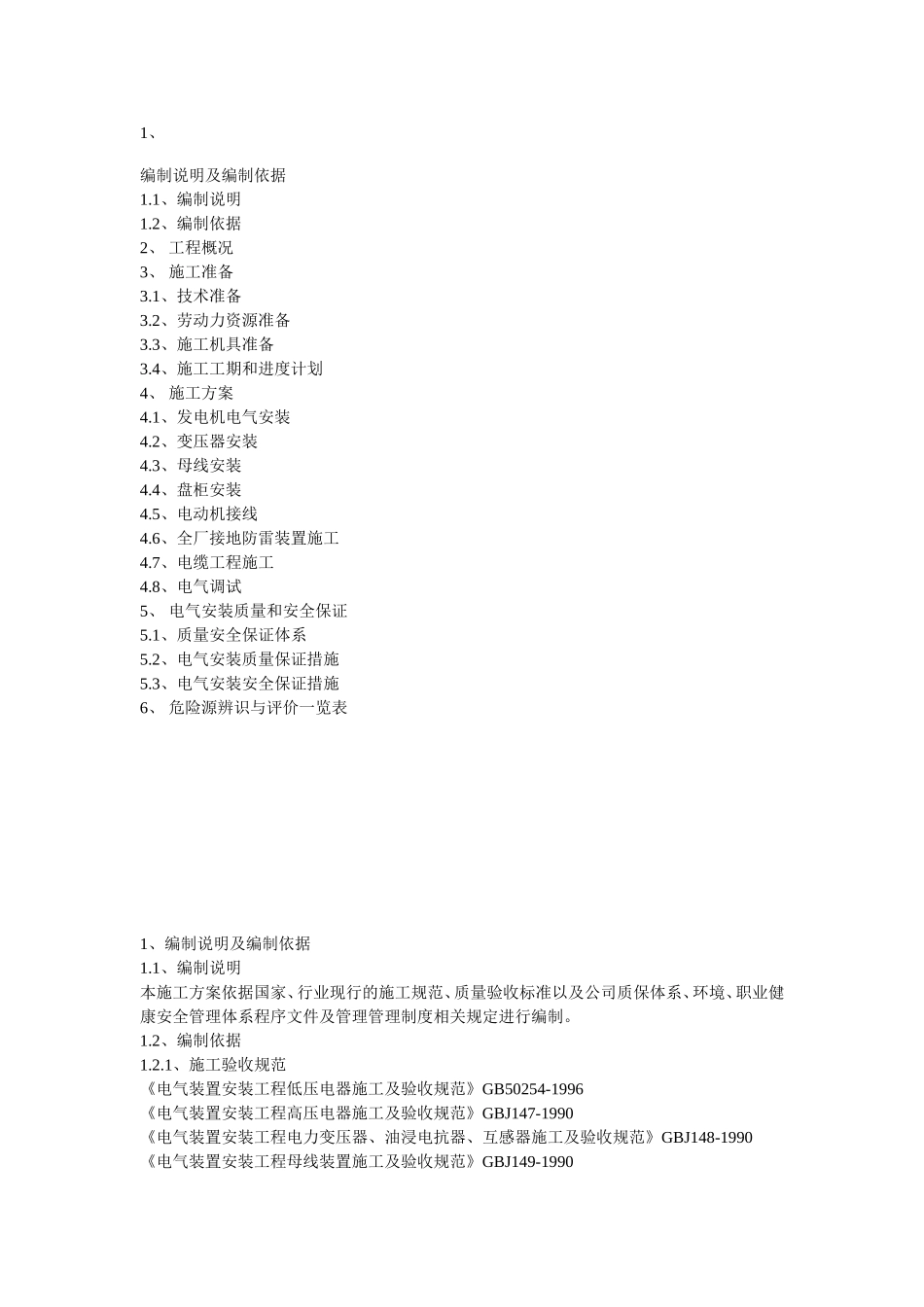

1、编制说明及编制依据1.1、编制说明1.2、编制依据2、工程概况3、施工准备3.1、技术准备3.2、劳动力资源准备3.3、施工机具准备3.4、施工工期和进度计划4、施工方案4.1、发电机电气安装4.2、变压器安装4.3、母线安装4.4、盘柜安装4.5、电动机接线4.6、全厂接地防雷装置施工4.7、电缆工程施工4.8、电气调试5、电气安装质量和安全保证5.1、质量安全保证体系5.2、电气安装质量保证措施5.3、电气安装安全保证措施6、危险源辨识与评价一览表1、编制说明及编制依据1.1、编制说明本施工方案依据国家、行业现行的施工规范、质量验收标准以及公司质保体系、环境、职业健康安全管理体系程序文件及管理管理制度相关规定进行编制。1.2、编制依据1.2.1、施工验收规范《电气装置安装工程低压电器施工及验收规范》GB50254-1996《电气装置安装工程高压电器施工及验收规范》GBJ147-1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990《电气装置安装工程母线装置施工及验收规范》GBJ149-1990《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96《电气装置安装工程电缆线路施工及验收规范》GB50168-1992《电气装置安装工程接地装置施工及验收规范》GB50169-1992《电气装置安装工程旋转电机施工及验收规范》GB50170-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-1992《电气装置安装工程蓄电池施工及验收规范》GB50172-1992《电气装置安装工程电气照明装置施工及验收规范》GB50259-96《电气装置安装工程电气设备交接试验标准》GB50150-20061.2.2、其他技术文件1.2.2.1、安装施工图纸1.2.2.2、国家其他有关设备安装标准及设备随机图纸和安装说明书、设计图纸2、工程概况某公司1000万吨/年炼油项目动力站的电气安装部分主要是2台25MW的发电机及发电机配套的高压开关柜、励磁柜、电流互感器、电抗器和隔离开关的安装，2台40MVA的主变压器和3台630KVA干式变压器，35面6KV高压配电柜和40面380V低压配电柜，约48km的各种高压电缆、低压电力电缆和控制电缆的敷设安装，动力站防雷接地网的安装，行车滑线，锅炉的照明和路灯的安装。化学处理站的电气安装主要是2台2000KVA干式变压器安装，24面低压配电柜安装，21km电力电缆、控制电缆的敷设安装，防雷接地网安装和路灯照明安装。3、施工准备3.1、技术准备3.1.1、技术文件、图纸资料检查3.1.2、项目部施工员熟悉施工图纸、安装技术文件，编制施工相对应的专项作业方案、作业指导书、技术交底、安全交底、施工工艺卡。3.1.3、督促业主组织总包单位、监理、设备厂家代表及施工单位做好设计交底和图纸会审。3.2、劳动力资源准备电气安装组织一个施工作业班组，根据作业面再分若干个作业小组，每个小组2～3个电工再辅以焊工、起重工、普工等。具体劳动力安排计划见下表1：表1电气施工班组劳动力计划序号工种人数（人）2008年5月6月7月8月9月10月1电工415202010102起重工422223焊工344314调试人员88855普工2102020108合计632515131263.3、施工机具准备电气安装的具体机具使用计划见下表2：表2电气安装机具使用计划序号名称、型号数量（台、套）2008年5月6月7月8月9月10月1交流焊机1333332万用表1233333台钻144114电锤2466445砂轮切割机1188116万用表222227液压弯管机1144118煤气喷灯266229液压夹线钳2662210打码机2222111磨光机44442注：以上机具未含调试仪器及工具。3.4、施工工期和进度计划3.4.1、施工开工时间为5月20日，计划中交时间为9月30日，工期为134天。3.4.2、进度计划：序号施工项目工作内容进度计划1动力站防雷接地接地网安装5.20-6.192动力站辅助设备及电缆敷设电缆沟电缆支架制作、安装5.20-6.183动力站电缆管敷设电缆保护管敷设5.20-6.204电缆桥架安装电缆桥架安装6.10-7.205电缆敷设动力电缆、控制电缆敷设7.5-7.286动力站6KV系统安装、调试盘柜、电动机安装接线6.10-7.307380V厂用系统安装、调试干式变压器、低压系统安装6.10-7.308电气继电室设备安装盘柜安装6.25-7.299220V蓄电池组安装蓄电池组安装7.5-7.1510动力站电气二次检查及接线（厂用系统）二次接线7.5-7.1511动...
