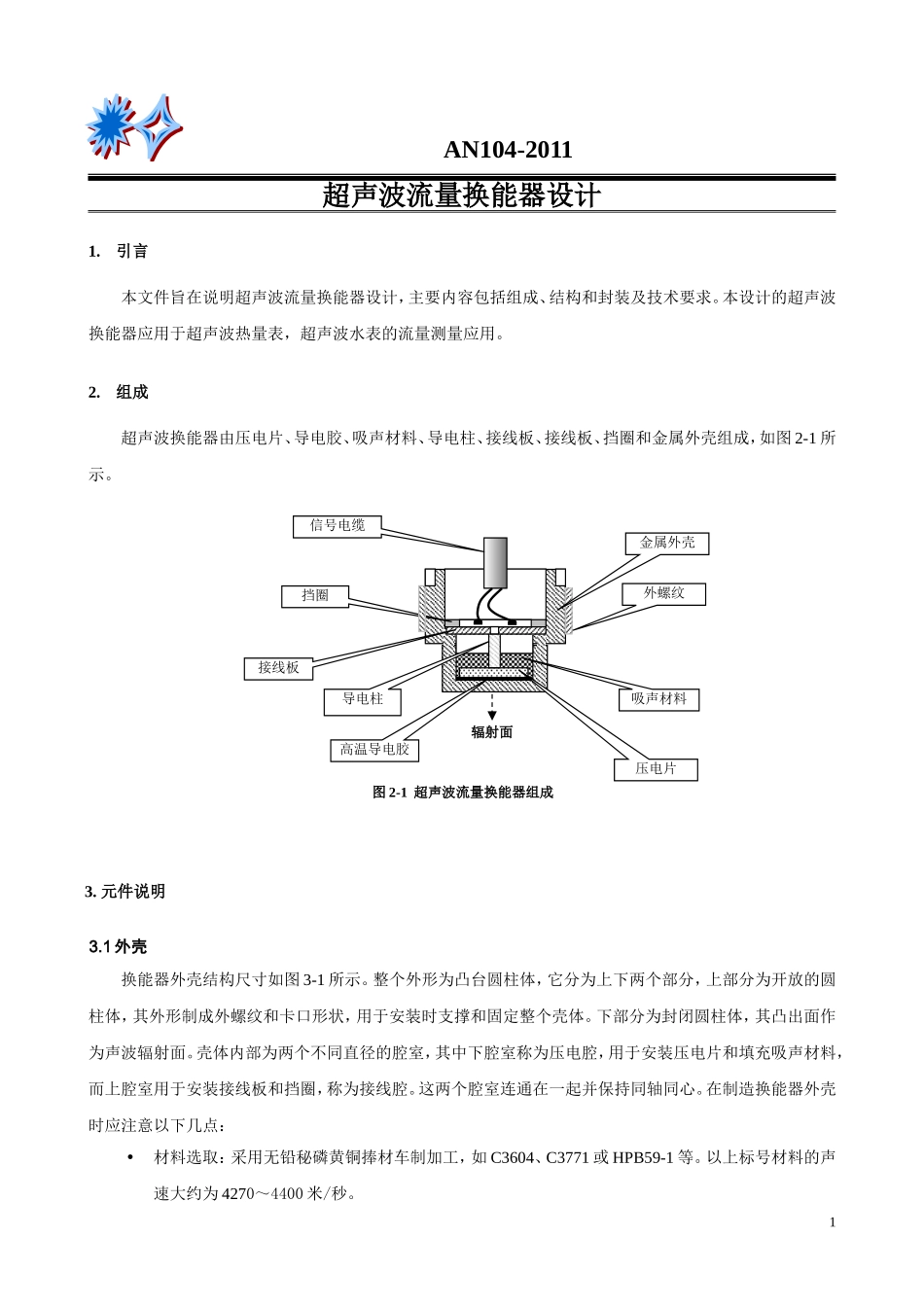

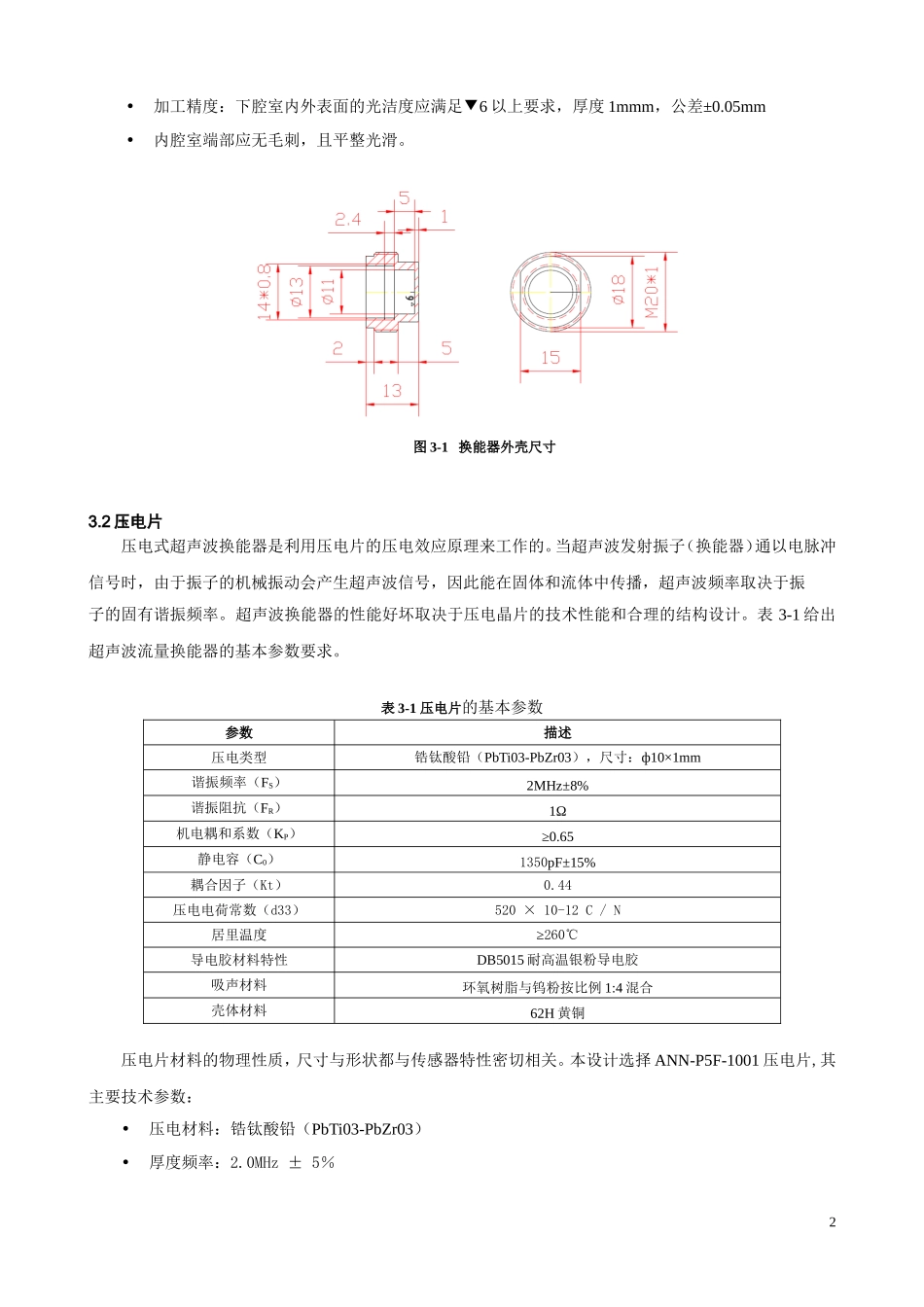

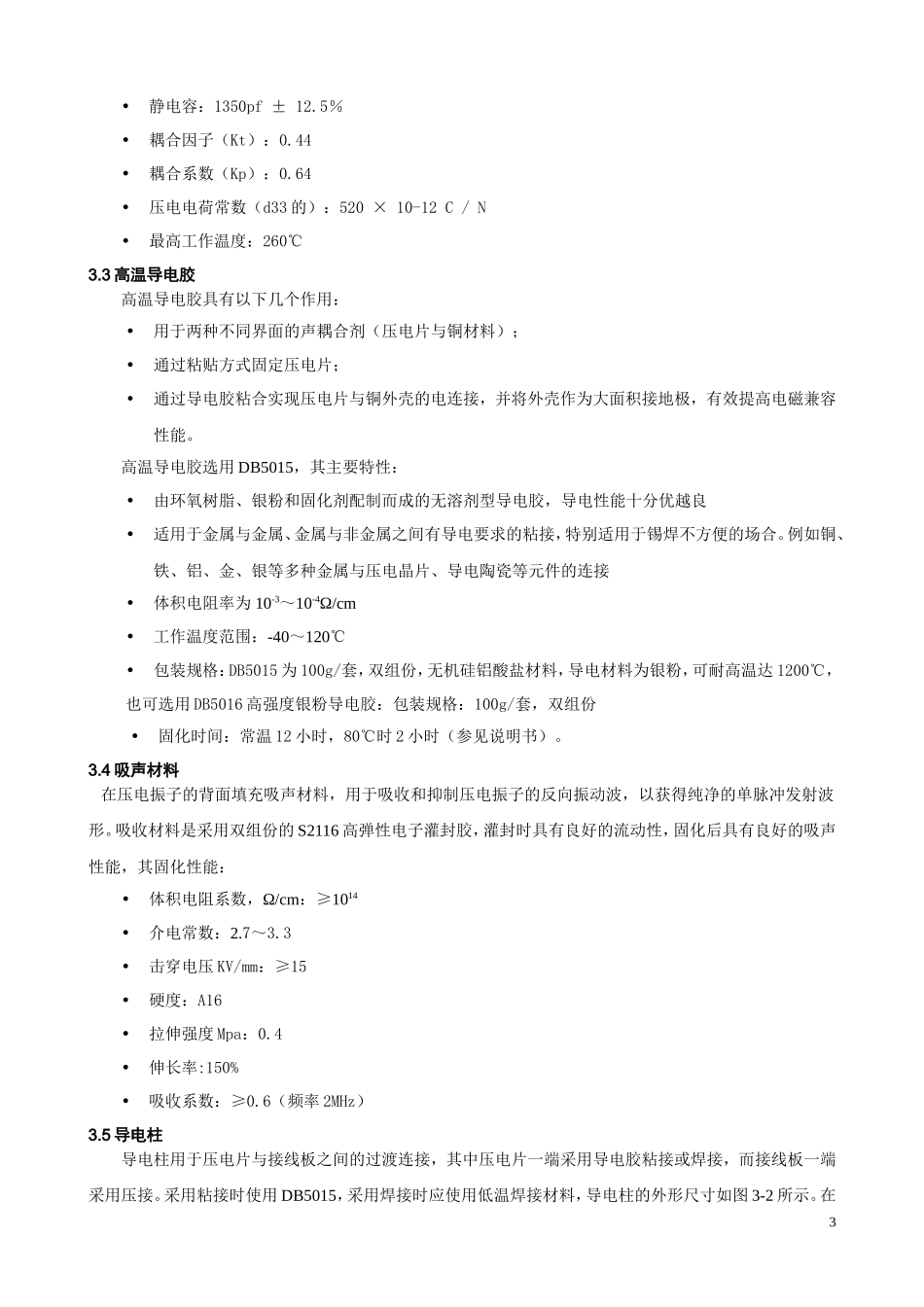

AN104-2011超声波流量换能器设计1.引言本文件旨在说明超声波流量换能器设计，主要内容包括组成、结构和封装及技术要求。本设计的超声波换能器应用于超声波热量表，超声波水表的流量测量应用。2.组成超声波换能器由压电片、导电胶、吸声材料、导电柱、接线板、接线板、挡圈和金属外壳组成，如图2-1所示。3.元件说明3.1外壳换能器外壳结构尺寸如图3-1所示。整个外形为凸台圆柱体，它分为上下两个部分，上部分为开放的圆柱体，其外形制成外螺纹和卡口形状，用于安装时支撑和固定整个壳体。下部分为封闭圆柱体，其凸出面作为声波辐射面。壳体内部为两个不同直径的腔室，其中下腔室称为压电腔，用于安装压电片和填充吸声材料，而上腔室用于安装接线板和挡圈，称为接线腔。这两个腔室连通在一起并保持同轴同心。在制造换能器外壳时应注意以下几点：•材料选取：采用无铅秘磷黄铜捧材车制加工，如C3604、C3771或HPB59-1等。以上标号材料的声速大约为4270～4400米/秒。压电片吸声材料导电柱高温导电胶接线板挡圈图2-1超声波流量换能器组成信号电缆辐射面外螺纹金属外壳1•加工精度：下腔室内外表面的光洁度应满足▼6以上要求，厚度1mmm，公差±0.05mm•内腔室端部应无毛刺，且平整光滑。3.2压电片压电式超声波换能器是利用压电片的压电效应原理来工作的。当超声波发射振子（换能器）通以电脉冲信号时，由于振子的机械振动会产生超声波信号，因此能在固体和流体中传播，超声波频率取决于振子的固有谐振频率。超声波换能器的性能好坏取决于压电晶片的技术性能和合理的结构设计。表3-1给出超声波流量换能器的基本参数要求。表3-1压电片的基本参数参数描述压电类型锆钛酸铅（PbTi03-PbZr03），尺寸：ф10×1mm谐振频率（FS）2MHz±8%谐振阻抗（FR）1Ω机电耦和系数（KP）≥0.65静电容（C0）1350pF±15%耦合因子（Kt）0.44压电电荷常数（d33）520×10-12C/N居里温度≥260℃导电胶材料特性DB5015耐高温银粉导电胶吸声材料环氧树脂与钨粉按比例1:4混合壳体材料62H黄铜压电片材料的物理性质，尺寸与形状都与传感器特性密切相关。本设计选择ANN-P5F-1001压电片,其主要技术参数：•压电材料：锆钛酸铅（PbTi03-PbZr03）•厚度频率：2.0MHz±5％图3-1换能器外壳尺寸2•静电容：1350pf±12.5％•耦合因子（Kt）：0.44•耦合系数（Kp）：0.64•压电电荷常数（d33的）：520×10-12C/N•最高工作温度：260℃3.3高温导电胶高温导电胶具有以下几个作用：•用于两种不同界面的声耦合剂（压电片与铜材料）；•通过粘贴方式固定压电片；•通过导电胶粘合实现压电片与铜外壳的电连接，并将外壳作为大面积接地极，有效提高电磁兼容性能。高温导电胶选用DB5015，其主要特性：•由环氧树脂、银粉和固化剂配制而成的无溶剂型导电胶，导电性能十分优越良•适用于金属与金属、金属与非金属之间有导电要求的粘接，特别适用于锡焊不方便的场合。例如铜、铁、铝、金、银等多种金属与压电晶片、导电陶瓷等元件的连接•体积电阻率为10-3～10-4Ω/cm•工作温度范围：-40～120℃•包装规格：DB5015为100g/套，双组份，无机硅铝酸盐材料，导电材料为银粉，可耐高温达1200℃，也可选用DB5016高强度银粉导电胶：包装规格：100g/套，双组份•固化时间：常温12小时，80℃时2小时（参见说明书）。3.4吸声材料在压电振子的背面填充吸声材料，用于吸收和抑制压电振子的反向振动波，以获得纯净的单脉冲发射波形。吸收材料是采用双组份的S2116高弹性电子灌封胶，灌封时具有良好的流动性，固化后具有良好的吸声性能，其固化性能：•体积电阻系数，Ω/cm：≥1014•介电常数：2.7～3.3•击穿电压KV/mm：≥15•硬度：A16•拉伸强度Mpa：0.4•伸长率:150%•吸收系数：≥0.6（频率2MHz）3.5导电柱导电柱用于压电片与接线板之间的过渡连接，其中压电片一端采用导电胶粘接或焊接，而接线板一端采用压接。采用粘接时使用DB5015，采用焊接时应使用低温焊接材料，导电柱的外形尺寸如图3-2所示。在3粘接或焊接导电柱时，应将压电片固定在夹具上，并保证导电柱与压电片保持垂直和同心，中心偏差±0.1mm。图3-2导电柱尺寸3.6接线板接线板用于压电片与电...
