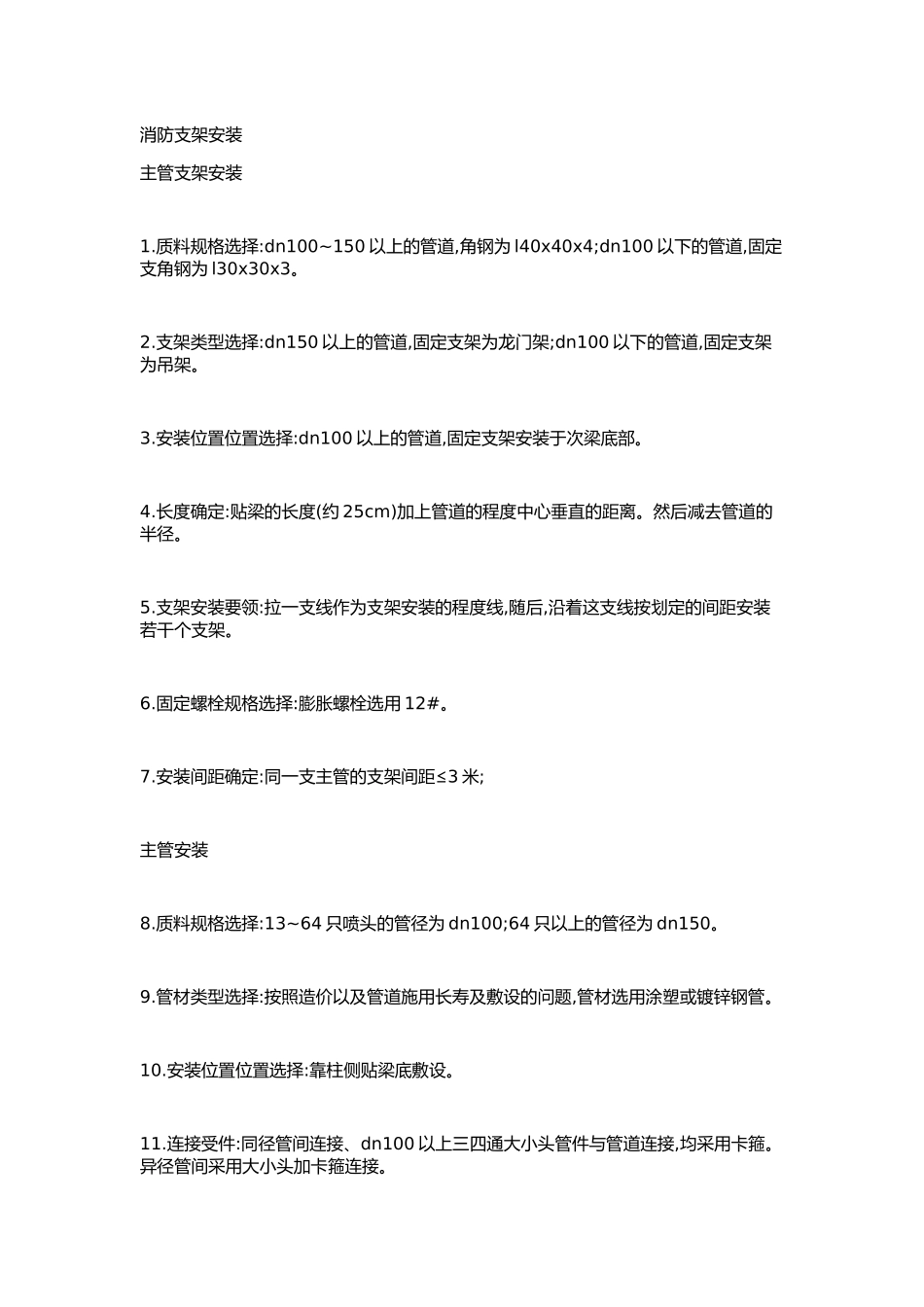

消防支架安装主管支架安装1.质料规格选择:dn100~150以上的管道,角钢为l40x40x4;dn100以下的管道,固定支角钢为l30x30x3。2.支架类型选择:dn150以上的管道,固定支架为龙门架;dn100以下的管道,固定支架为吊架。3.安装位置位置选择:dn100以上的管道,固定支架安装于次梁底部。4.长度确定:贴梁的长度(约25cm)加上管道的程度中心垂直的距离。然后减去管道的半径。5.支架安装要领:拉一支线作为支架安装的程度线,随后,沿着这支线按划定的间距安装若干个支架。6.固定螺栓规格选择:膨胀螺栓选用12#。7.安装间距确定:同一支主管的支架间距≤3米;主管安装8.质料规格选择:13~64只喷头的管径为dn100;64只以上的管径为dn150。9.管材类型选择:按照造价以及管道施用长寿及敷设的问题,管材选用涂塑或镀锌钢管。10.安装位置位置选择:靠柱侧贴梁底敷设。11.连接受件:同径管间连接、dn100以上三四通大小头管件与管道连接,均采用卡箍。异径管间采用大小头加卡箍连接。12.分支管件:涂塑钢管连接,三通以及四通双侧靠卡箍固定;镀锌钢管连接,在管道上下左右侧开孔,连接机械三通以及四通及大小头。13.安装要领:抬管或可施用倒链把管道安装于龙门支架,采用u型码固定,接着依照此要领安装第二管道,然后先后两支管首结尾连接。14.连接要领:连接要领有三种,法兰连接,焊接、卡箍连接。按照设计要求,可先用其中一种连接要领。支管安装15.质料规格选择:1只喷头的管径为dn25;2只喷头的管径为dn32;3~4只喷头的管径为dn40;5~6只喷头的管径为dn50;7~8只喷头的管径为dn65;9~12只喷头的管径为dn80;16.管材类型选择:按照造价以及管道施用长寿及敷设的问题,管材选用涂塑或镀锌钢管。17.安装位置位置选择:按图纸的位置敷设。18.安装要领:支管首结尾连接,然后与主管连接。19.分支管件:三通或四通连接支管结尾。20.连接受件:大小头与三通或四通连接,中间需加装支20cm的短管。21.连接要领:采用螺纹连接。支管支架安装22.质料规格选择:dn40~150以上的管道,角钢为l40x40x4;dn32以下的管道,固定支角钢为l30x30x3。23.支架类型选择:dn100以下的管道,采用固定支架为t型吊架,u型码固定。24.安装位置位置选择:固定支架安装于楼板底;在大于dn40管径的管道转弯儿处相近安装一个支吊架,在距离喷头不小于40cm处安装一个支架。25.支架长度的确定:平展的楼板底至管道的程度中心垂直的距离,然后减去管道的半径;不服坦的楼板,支架长度只能一一实测。26.支架安装要领:跟随支管安装,从接近主管侧边开始安装支架,支架离喷头的间距不大于40cm,每一只喷头均有一个支架,如果喷头接近主管,支架可安装于喷头另一侧。27.固定螺栓规格选择:膨胀螺栓选用8#。28.安装间距确定:同一支主管的支架间距≤3米。喷头上下支管安装1.上喷头支管为dn25,始端与支管三通连接,结尾连接大小头dn25x15,其长度为为楼板底距三通口的高度减去20cm.2.下喷支管是指吊顶型的喷头结尾一段支管,这段管道不克不及与分干管同时顺序完成,要与吊顶装修同步举行。吊顶龙骨装完,按照吊顶质料厚度定出喷头的预留口标高,按吊顶装修图确定喷头的坐标,使支预留口做到准确。支管结尾用dn25x15的异径管箍,管箍口与吊顶装修层平,拉线安装。上下喷头安装上喷头安装:无吊顶处安装直立式喷头,喷头安装高度为距楼板底150mm,有吊顶处,吊顶净空高大于800mm处在吊顶内加装一层直立式喷头,喷头安装高度为距楼板底150mm。下喷安装:,有吊顶处除开商铺区外安装迅速反应喷头外,剩下采用下垂型(配扮饰碟)或隐藏型下垂型喷头,安装高度平吊顶。无吊顶处风管宽度大于1200者,风管底中部处加装一层下垂型喷头。边喷安装:对于外租赁商铺的防火玻璃内侧设横装边墙型喷头,喷头间距为2000mm,喷头距玻璃间隔500mm。喷头型号选择:所有喷头的动作温度除厨房高温部位为930c,均为680c.喷头安装时间选择:上喷头安装在管道体系完成试压、冲刷后,而下喷还要待修建物内部装修完成落伍行安装。喷头工具以及辅料选择:安装喷头应施用特地制造专用板手,填料宜采用聚四乙烯未加工的原料带。消喷管道组件安装1.旌旗灯号阀应安装在水流指示器前的管道上,与水流指示器的间距不该小于300mm。2.水流指示器安装应在管道试压以及冲刷及格落伍行,...
