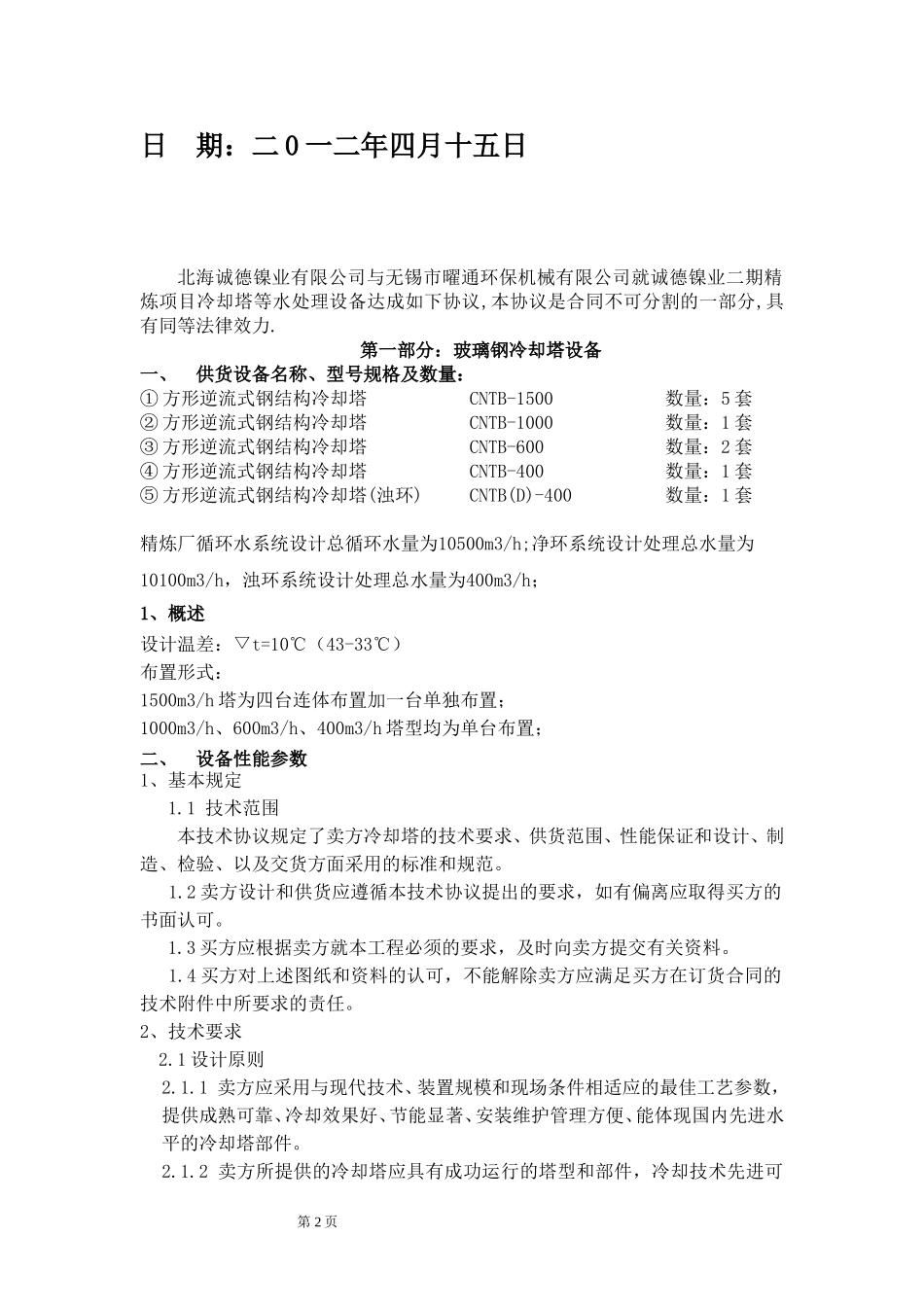

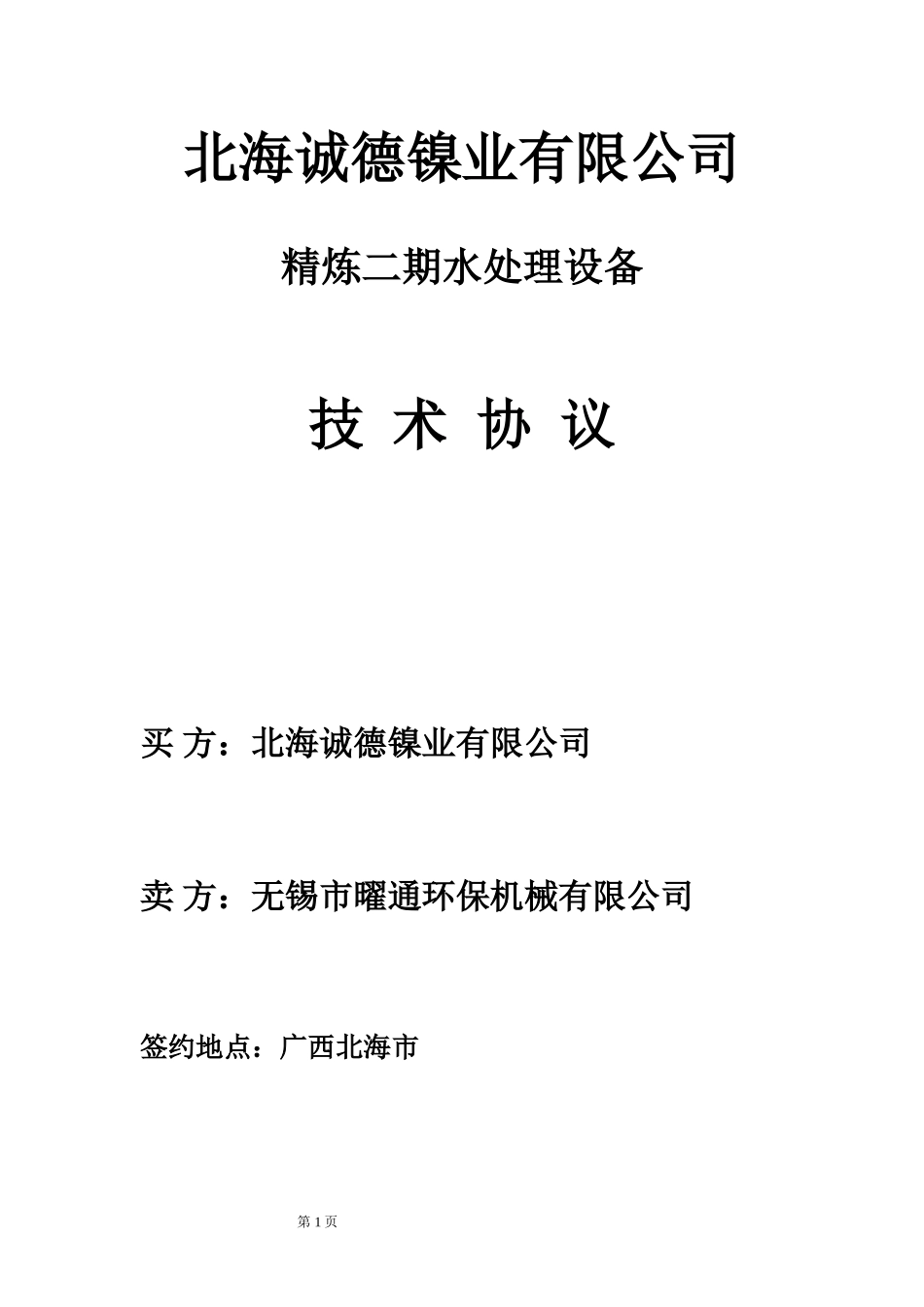

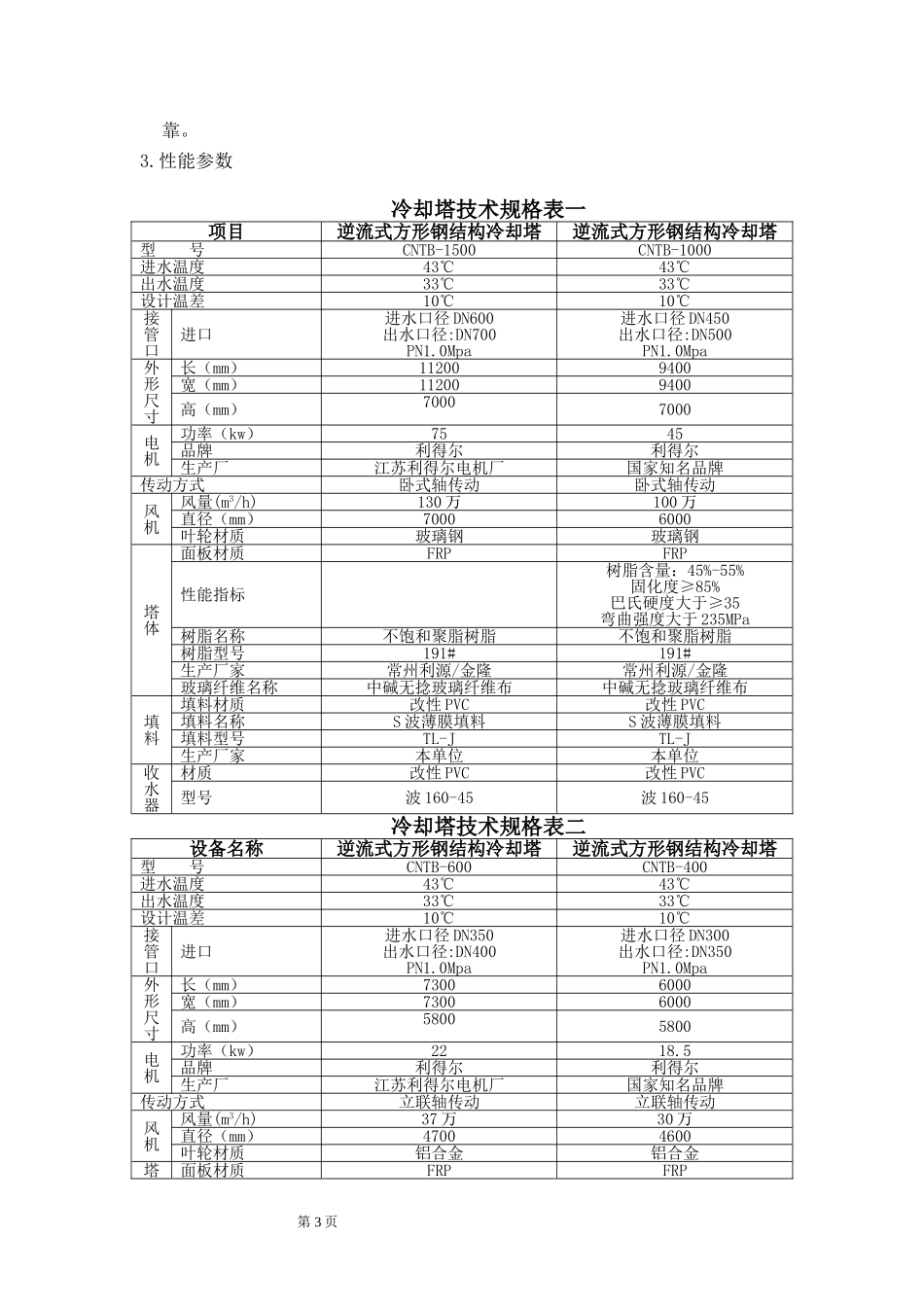

北海诚德镍业有限公司精炼二期水处理设备技术协议买方：北海诚德镍业有限公司卖方：无锡市曜通环保机械有限公司签约地点：广西北海市第1页日期：二0一二年四月十五日北海诚德镍业有限公司与无锡市曜通环保机械有限公司就诚德镍业二期精炼项目冷却塔等水处理设备达成如下协议,本协议是合同不可分割的一部分,具有同等法律效力.第一部分：玻璃钢冷却塔设备一、供货设备名称、型号规格及数量：①方形逆流式钢结构冷却塔CNTB-1500数量：5套②方形逆流式钢结构冷却塔CNTB-1000数量：1套③方形逆流式钢结构冷却塔CNTB-600数量：2套④方形逆流式钢结构冷却塔CNTB-400数量：1套⑤方形逆流式钢结构冷却塔(浊环)CNTB(D)-400数量：1套精炼厂循环水系统设计总循环水量为10500m3/h;净环系统设计处理总水量为10100m3/h，浊环系统设计处理总水量为400m3/h；1、概述设计温差：▽t=10℃（43-33℃）布置形式：1500m3/h塔为四台连体布置加一台单独布置；1000m3/h、600m3/h、400m3/h塔型均为单台布置；二、设备性能参数1、基本规定1.1技术范围本技术协议规定了卖方冷却塔的技术要求、供货范围、性能保证和设计、制造、检验、以及交货方面采用的标准和规范。1.2卖方设计和供货应遵循本技术协议提出的要求，如有偏离应取得买方的书面认可。1.3买方应根据卖方就本工程必须的要求，及时向卖方提交有关资料。1.4买方对上述图纸和资料的认可，不能解除卖方应满足买方在订货合同的技术附件中所要求的责任。2、技术要求2.1设计原则2.1.1卖方应采用与现代技术、装置规模和现场条件相适应的最佳工艺参数，提供成熟可靠、冷却效果好、节能显著、安装维护管理方便、能体现国内先进水平的冷却塔部件。2.1.2卖方所提供的冷却塔应具有成功运行的塔型和部件，冷却技术先进可第2页靠。3.性能参数冷却塔技术规格表一项目逆流式方形钢结构冷却塔逆流式方形钢结构冷却塔型号CNTB-1500CNTB-1000进水温度43℃43℃出水温度33℃33℃设计温差10℃10℃接管口进口进水口径DN600出水口径:DN700PN1.0Mpa进水口径DN450出水口径:DN500PN1.0Mpa外形尺寸长（mm）112009400宽（mm）112009400高（mm）70007000电机功率（kw）7545品牌利得尔利得尔生产厂江苏利得尔电机厂国家知名品牌传动方式卧式轴传动卧式轴传动风机风量(m3/h)130万100万直径（mm）70006000叶轮材质玻璃钢玻璃钢塔体面板材质FRPFRP性能指标树脂含量：45%-55%固化度≥85%巴氏硬度大于≥35弯曲强度大于235MPa树脂名称不饱和聚脂树脂不饱和聚脂树脂树脂型号191#191#生产厂家常州利源/金隆常州利源/金隆玻璃纤维名称中碱无捻玻璃纤维布中碱无捻玻璃纤维布填料填料材质改性PVC改性PVC填料名称S波薄膜填料S波薄膜填料填料型号TL-JTL-J生产厂家本单位本单位收水器材质改性PVC改性PVC型号波160-45波160-45冷却塔技术规格表二设备名称逆流式方形钢结构冷却塔逆流式方形钢结构冷却塔型号CNTB-600CNTB-400进水温度43℃43℃出水温度33℃33℃设计温差10℃10℃接管口进口进水口径DN350出水口径:DN400PN1.0Mpa进水口径DN300出水口径:DN350PN1.0Mpa外形尺寸长（mm）73006000宽（mm）73006000高（mm）58005800电机功率（kw）2218.5品牌利得尔利得尔生产厂江苏利得尔电机厂国家知名品牌传动方式立联轴传动立联轴传动风机风量(m3/h)37万30万直径（mm）47004600叶轮材质铝合金铝合金塔面板材质FRPFRP第3页体性能指标树脂含量：45%-55%固化度≥85%巴氏硬度大于≥35弯曲强度大于235MPa树脂名称不饱和聚脂树脂不饱和聚脂树脂树脂型号191#191#生产厂家常州利源/金隆常州利源/金隆玻璃纤维名称中碱无捻玻璃纤维布中碱无捻玻璃纤维布填料填料材质改性PVC改性PVC填料名称S波薄膜填料S波薄膜填料填料型号TL-JTL-J生产厂家本单位本单位收水器材质改性PVC改性PVC型号波160-45波160-45冷却塔技术规格表三设备名称逆流式方形钢结构冷却塔（浊环）型号CNTB（D）-400进水温度43℃出水温度33℃设计温差10℃接管口进口进水口径DN300出水口径:DN350PN1.0Mpa外形尺寸长（mm）6000宽（mm）6000高（mm）5800电机功率（kw）18.5品牌利得尔生产厂国家知名品牌传动方式立联轴传动风机风量(m3/h)30万直径（mm）4600叶轮材...
