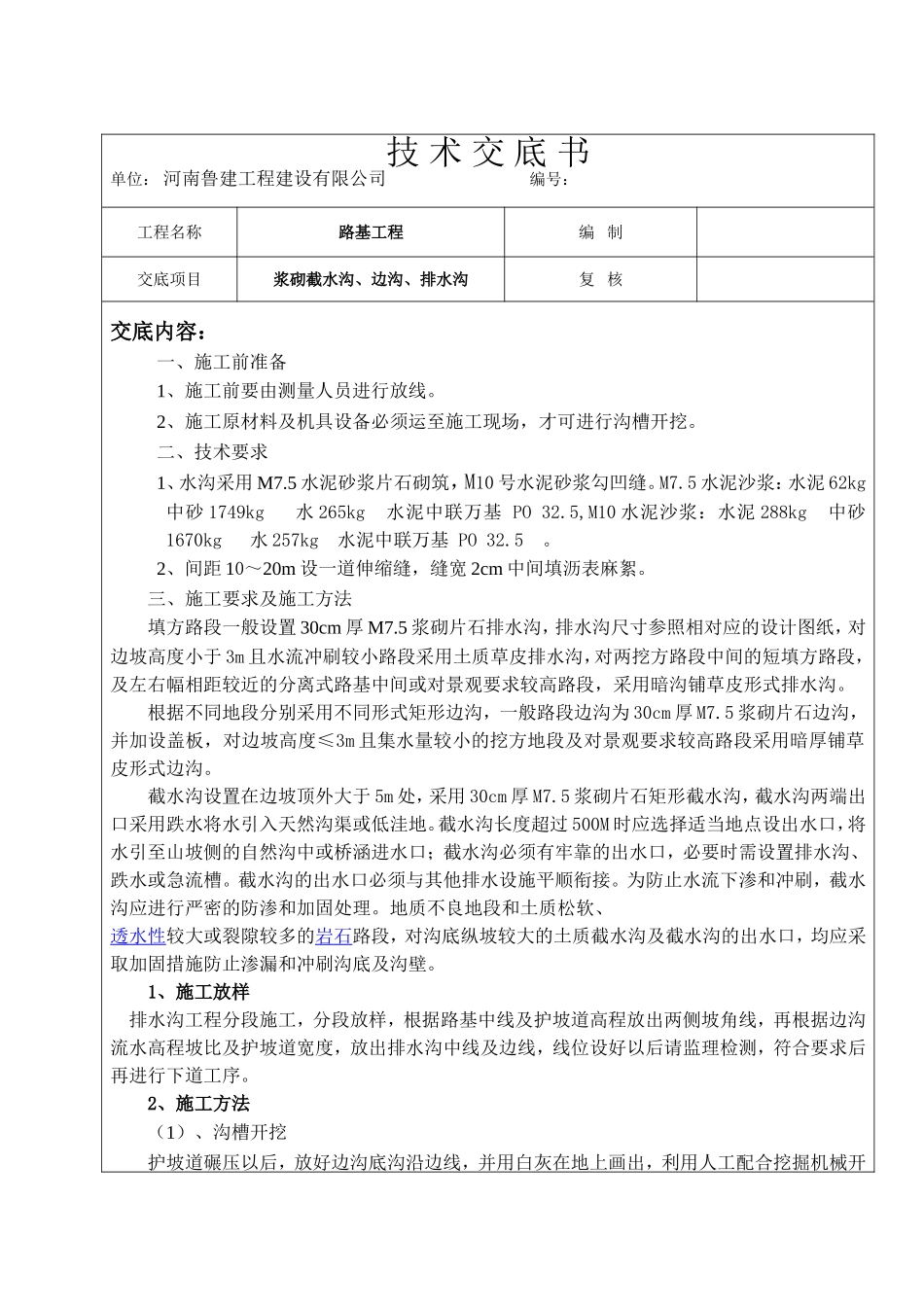

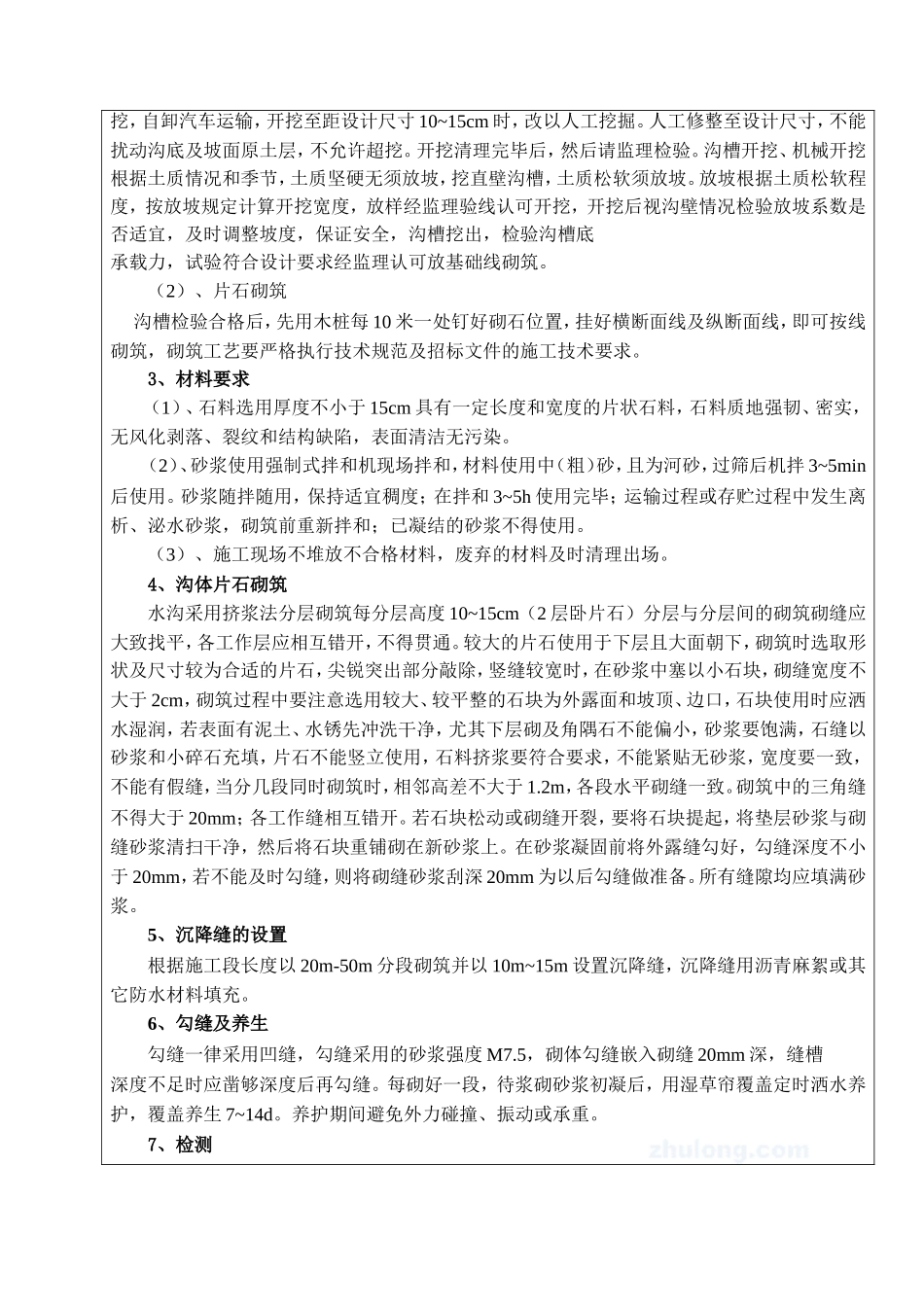

技术交底书单位：河南鲁建工程建设有限公司编号：工程名称路基工程编制交底项目浆砌截水沟、边沟、排水沟复核交底内容：一、施工前准备1、施工前要由测量人员进行放线。2、施工原材料及机具设备必须运至施工现场，才可进行沟槽开挖。二、技术要求1、水沟采用M7.5水泥砂浆片石砌筑，M10号水泥砂浆勾凹缝。M7.5水泥沙浆：水泥62kg中砂1749kg水265kg水泥中联万基PO32.5,M10水泥沙浆：水泥288kg中砂1670kg水257kg水泥中联万基PO32.5。2、间距10～20m设一道伸缩缝，缝宽2cm中间填沥表麻絮。三、施工要求及施工方法填方路段一般设置30cm厚M7.5浆砌片石排水沟，排水沟尺寸参照相对应的设计图纸，对边坡高度小于3m且水流冲刷较小路段采用土质草皮排水沟，对两挖方路段中间的短填方路段，及左右幅相距较近的分离式路基中间或对景观要求较高路段，采用暗沟铺草皮形式排水沟。根据不同地段分别采用不同形式矩形边沟，一般路段边沟为30cm厚M7.5浆砌片石边沟，并加设盖板，对边坡高度≤3m且集水量较小的挖方地段及对景观要求较高路段采用暗厚铺草皮形式边沟。截水沟设置在边坡顶外大于5m处，采用30cm厚M7.5浆砌片石矩形截水沟，截水沟两端出口采用跌水将水引入天然沟渠或低洼地。截水沟长度超过500M时应选择适当地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口；截水沟必须有牢靠的出水口，必要时需设置排水沟、跌水或急流槽。截水沟的出水口必须与其他排水设施平顺衔接。为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应采取加固措施防止渗漏和冲刷沟底及沟壁。1、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。2、施工方法（1）、沟槽开挖护坡道碾压以后，放好边沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。沟槽开挖、机械开挖根据土质情况和季节，土质坚硬无须放坡，挖直壁沟槽，土质松软须放坡。放坡根据土质松软程度，按放坡规定计算开挖宽度，放样经监理验线认可开挖，开挖后视沟壁情况检验放坡系数是否适宜，及时调整坡度，保证安全，沟槽挖出，检验沟槽底承载力，试验符合设计要求经监理认可放基础线砌筑。（2）、片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。3、材料要求（1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。（2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。（3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。4、沟体片石砌筑水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂...
