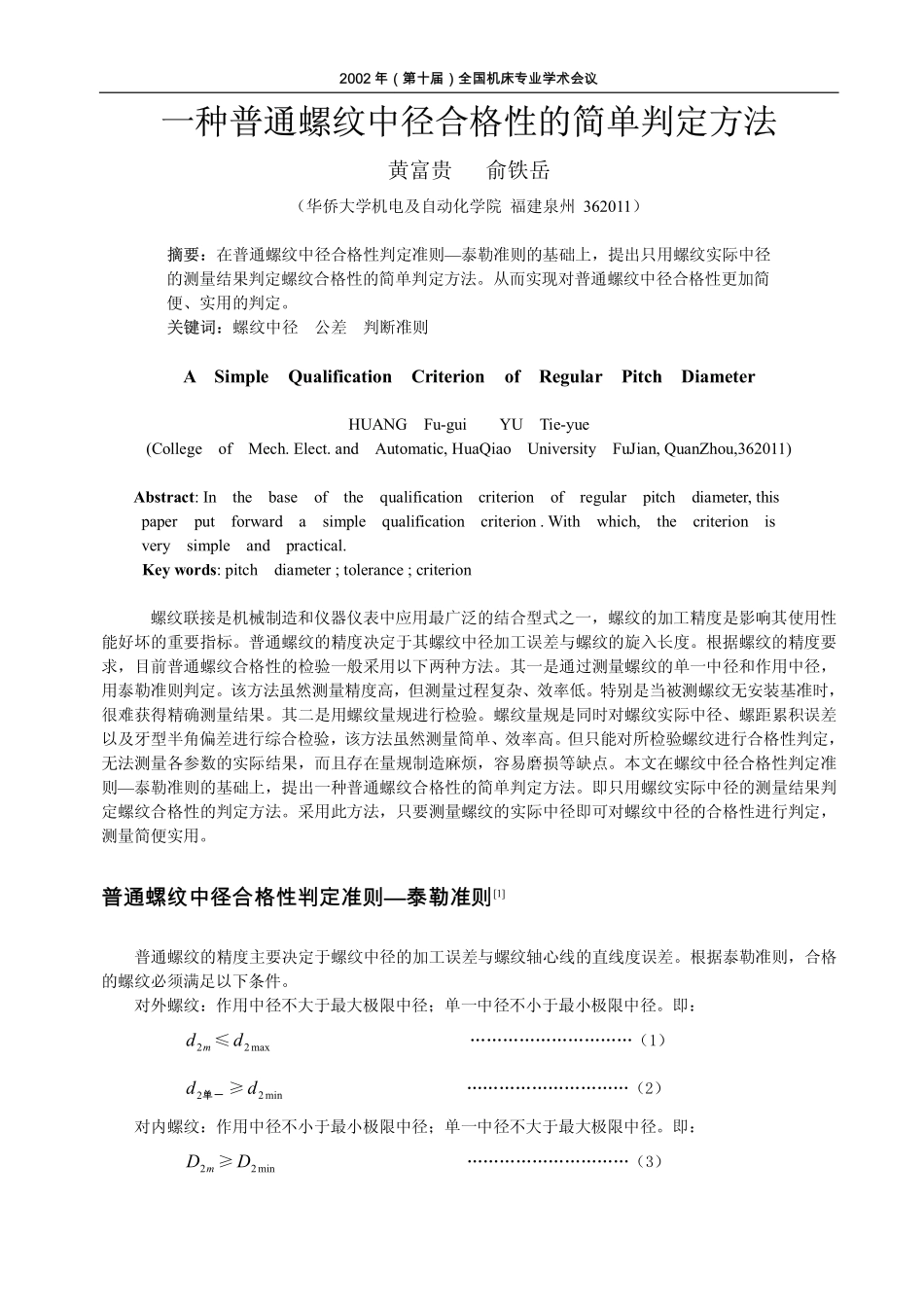

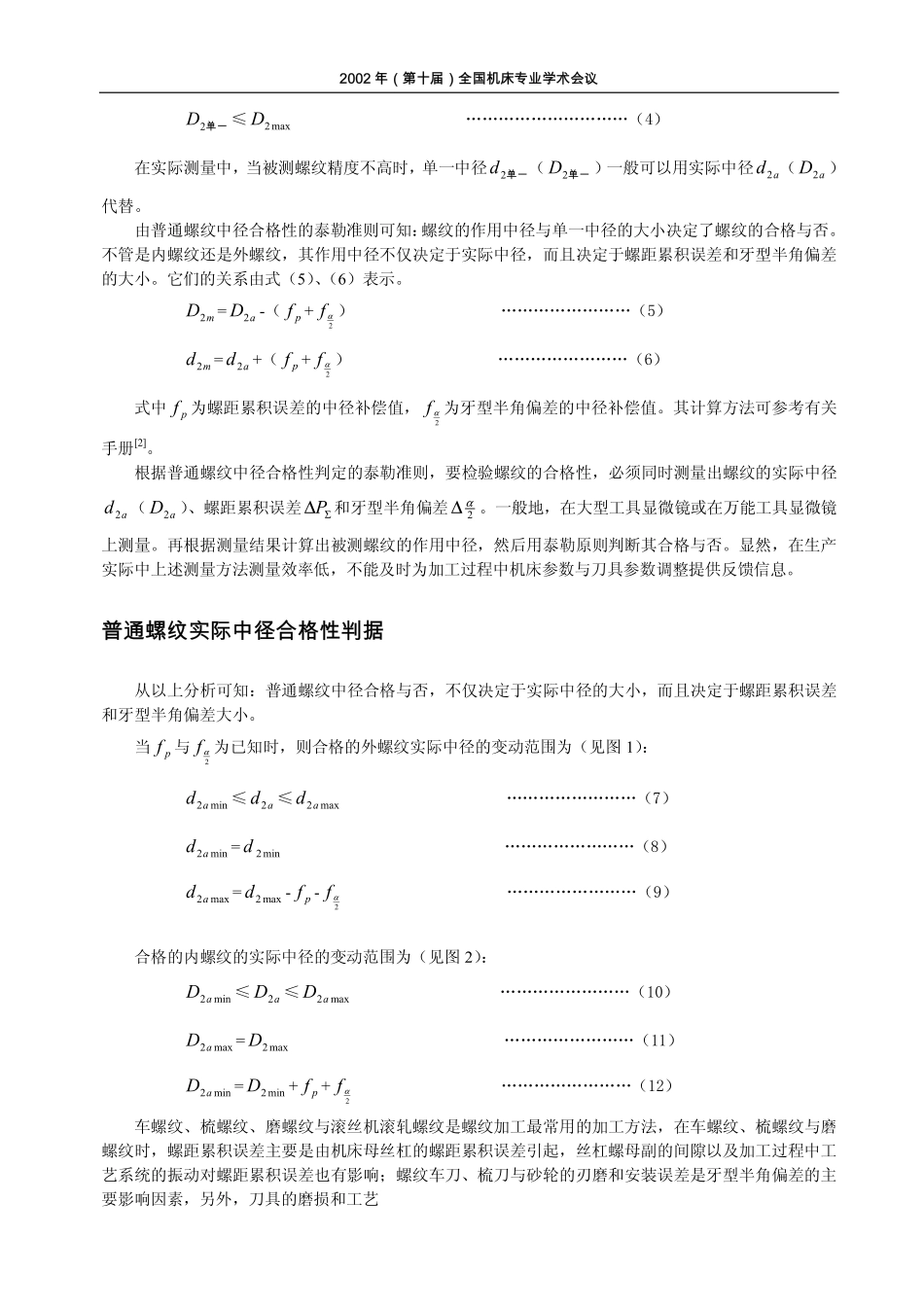

2002年（第十届）全国机床专业学术会议一种普通螺纹中径合格性的简单判定方法黄富贵俞铁岳（华侨大学机电及自动化学院福建泉州362011）摘要：在普通螺纹中径合格性判定准则—泰勒准则的基础上，提出只用螺纹实际中径的测量结果判定螺纹合格性的简单判定方法。从而实现对普通螺纹中径合格性更加简便、实用的判定。关键词：螺纹中径公差判断准则ASimpleQualificationCriterionofRegularPitchDiameterHUANGFu-guiYUTie-yue(CollegeofMech.Elect.andAutomatic,HuaQiaoUniversityFuJian,QuanZhou,362011)Abstract:Inthebaseofthequalificationcriterionofregularpitchdiameter,thispaperputforwardasimplequalificationcriterion.Withwhich,thecriterionisverysimpleandpractical.Keywords:pitchdiameter;tolerance;criterion螺纹联接是机械制造和仪器仪表中应用最广泛的结合型式之一，螺纹的加工精度是影响其使用性能好坏的重要指标。普通螺纹的精度决定于其螺纹中径加工误差与螺纹的旋入长度。根据螺纹的精度要求，目前普通螺纹合格性的检验一般采用以下两种方法。其一是通过测量螺纹的单一中径和作用中径，用泰勒准则判定。该方法虽然测量精度高，但测量过程复杂、效率低。特别是当被测螺纹无安装基准时，很难获得精确测量结果。其二是用螺纹量规进行检验。螺纹量规是同时对螺纹实际中径、螺距累积误差以及牙型半角偏差进行综合检验，该方法虽然测量简单、效率高。但只能对所检验螺纹进行合格性判定，无法测量各参数的实际结果，而且存在量规制造麻烦，容易磨损等缺点。本文在螺纹中径合格性判定准则—泰勒准则的基础上，提出一种普通螺纹合格性的简单判定方法。即只用螺纹实际中径的测量结果判定螺纹合格性的判定方法。采用此方法，只要测量螺纹的实际中径即可对螺纹中径的合格性进行判定，测量简便实用。普通螺纹中径合格性判定准则—泰勒准则[1]普通螺纹的精度主要决定于螺纹中径的加工误差与螺纹轴心线的直线度误差。根据泰勒准则，合格的螺纹必须满足以下条件。对外螺纹：作用中径不大于最大极限中径；单一中径不小于最小极限中径。即：md2≤max2d…………………………（1）单一2d≥min2d…………………………（2）对内螺纹：作用中径不小于最小极限中径；单一中径不大于最大极限中径。即：mD2≥min2D…………………………（3）2002年（第十届）全国机床专业学术会议单一2D≤max2D…………………………（4）在实际测量中，当被测螺纹精度不高时，单一中径单一2d（单一2D）一般可以用实际中径ad2（aD2）代替。由普通螺纹中径合格性的泰勒准则可知：螺纹的作用中径与单一中径的大小决定了螺纹的合格与否。不管是内螺纹还是外螺纹，其作用中径不仅决定于实际中径，而且决定于螺距累积误差和牙型半角偏差的大小。它们的关系由式（5）、（6）表示。mD2=aD2-（pf+2αf）……………………（5）md2=ad2+（pf+2αf）……………………（6）式中pf为螺距累积误差的中径补偿值，2αf为牙型半角偏差的中径补偿值。其计算方法可参考有关手册[2]。根据普通螺纹中径合格性判定的泰勒准则，要检验螺纹的合格性，必须同时测量出螺纹的实际中径ad2（aD2）、螺距累积误差Σ∆P和牙型半角偏差2α∆。一般地，在大型工具显微镜或在万能工具显微镜上测量。再根据测量结果计算出被测螺纹的作用中径，然后用泰勒原则判断其合格与否。显然，在生产实际中上述测量方法测量效率低，不能及时为加工过程中机床参数与刀具参数调整提供反馈信息。普通螺纹实际中径合格性判据从以上分析可知：普通螺纹中径合格与否，不仅决定于实际中径的大小，而且决定于螺距累积误差和牙型半角偏差大小。当pf与2αf为已知时，则合格的外螺纹实际中径的变动范围为（见图1）：min2ad≤ad2≤max2ad……………………（7）min2ad=min2d……………………（8）max2ad=max2d-pf-2αf……………………（9）合格的内螺纹的实际中径的变动范围为（见图2）：min2aD≤aD2≤max2aD……………………（10）max2aD=max2D……………………（11）min2aD=min2D+pf+2αf……………………（12）车螺纹、梳螺纹、磨螺纹与滚丝机滚轧螺纹是螺纹加工最常用...
