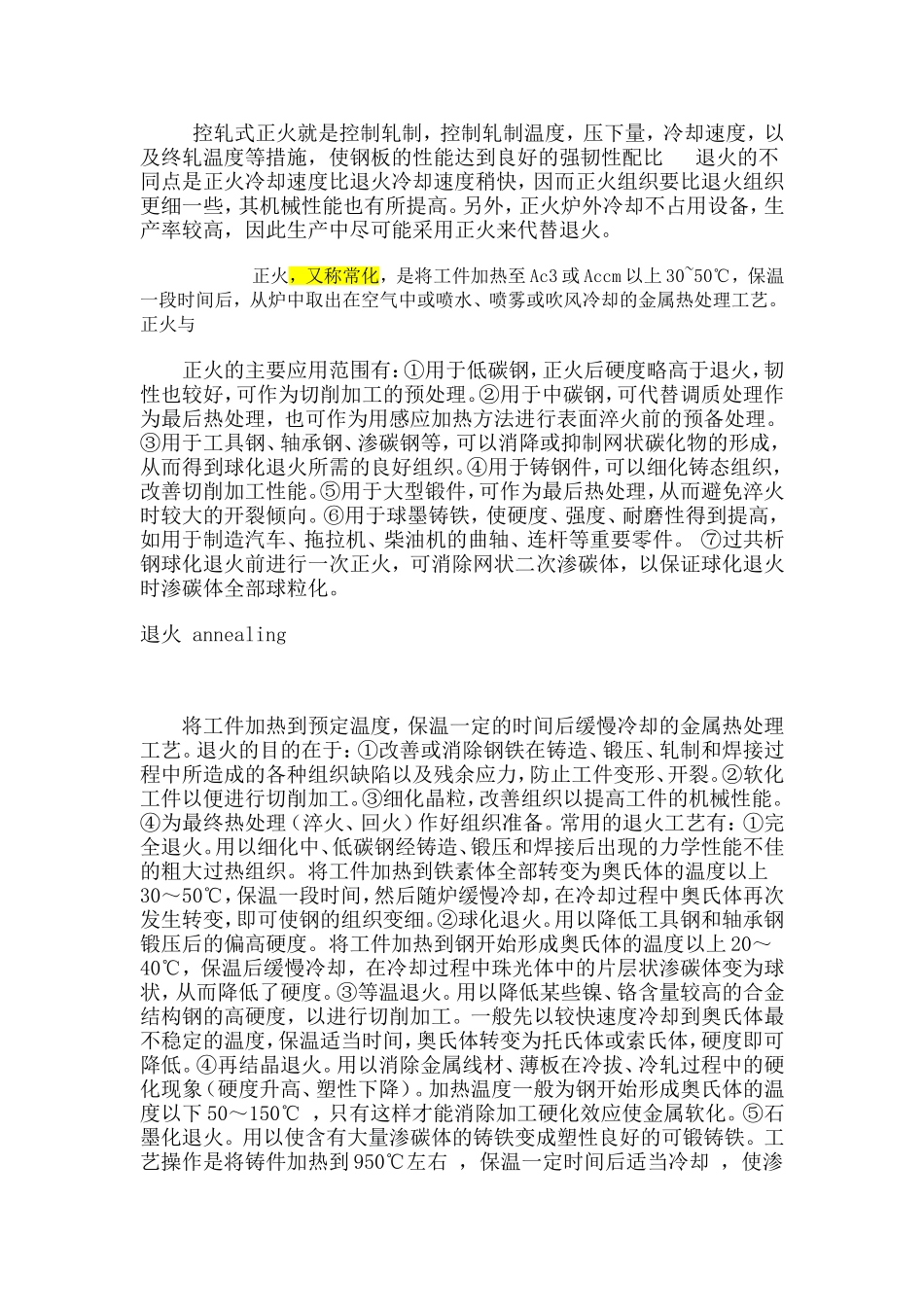

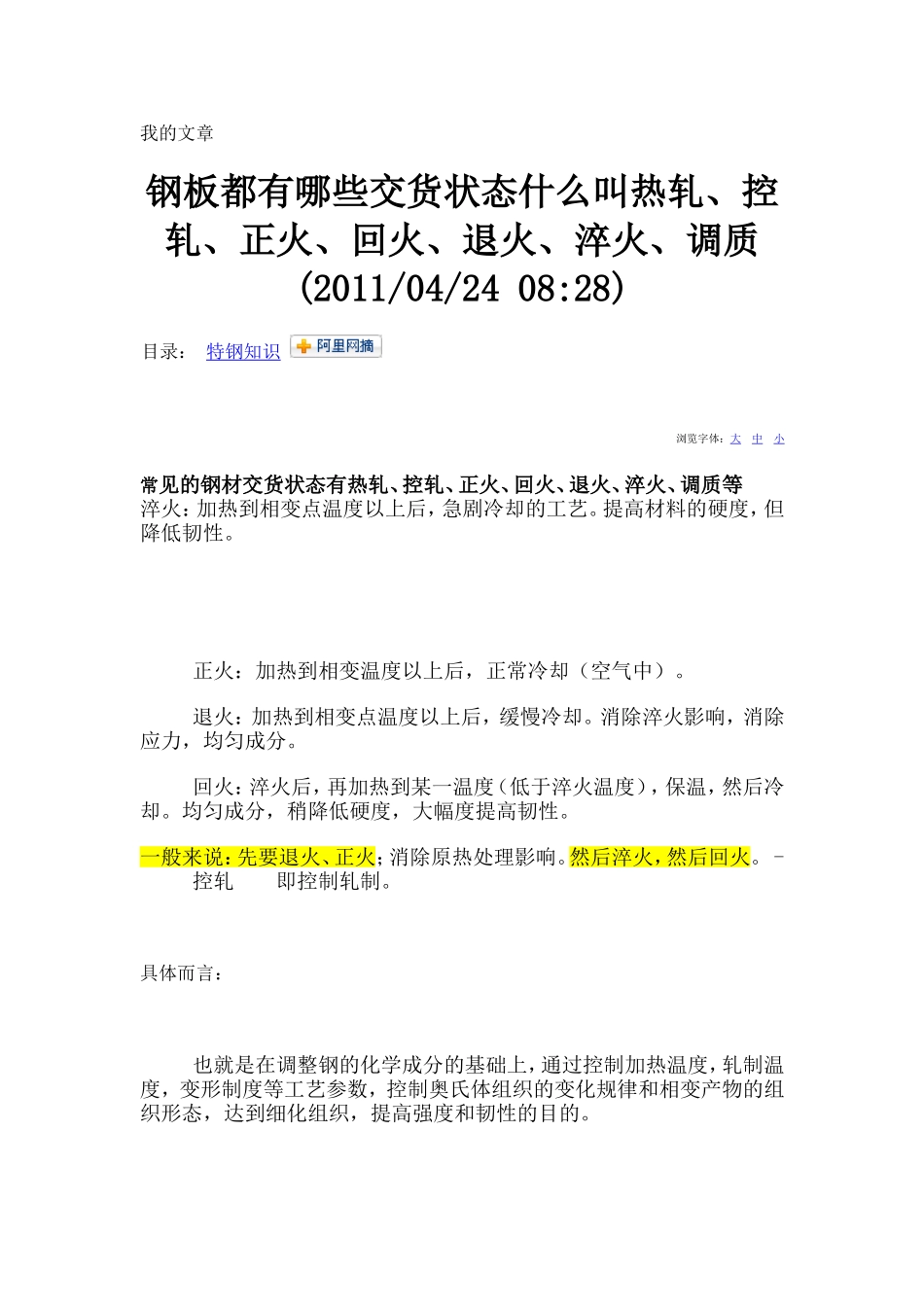

我的文章钢板都有哪些交货状态什么叫热轧、控轧、正火、回火、退火、淬火、调质(2011/04/2408:28)目录：特钢知识浏览字体：大中小常见的钢材交货状态有热轧、控轧、正火、回火、退火、淬火、调质等淬火：加热到相变点温度以上后，急剧冷却的工艺。提高材料的硬度，但降低韧性。正火：加热到相变温度以上后，正常冷却（空气中）。退火：加热到相变点温度以上后，缓慢冷却。消除淬火影响，消除应力，均匀成分。回火：淬火后，再加热到某一温度（低于淬火温度），保温，然后冷却。均匀成分，稍降低硬度，大幅度提高韧性。一般来说：先要退火、正火；消除原热处理影响。然后淬火，然后回火。-控轧即控制轧制。具体而言：也就是在调整钢的化学成分的基础上，通过控制加热温度，轧制温度，变形制度等工艺参数，控制奥氏体组织的变化规律和相变产物的组织形态，达到细化组织，提高强度和韧性的目的。控轧式正火就是控制轧制，控制轧制温度，压下量，冷却速度，以及终轧温度等措施，使钢板的性能达到良好的强韧性配比退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。正火，又称常化，是将工件加热至Ac3或Accm以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。正火与正火的主要应用范围有：①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织。④用于铸钢件，可以细化铸态组织，改善切削加工性能。⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。退火annealing将工件加热到预定温度，保温一定的时间后缓慢冷却的金属热处理工艺。退火的目的在于：①改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。②软化工件以便进行切削加工。③细化晶粒，改善组织以提高工件的机械性能。④为最终热处理（淬火、回火）作好组织准备。常用的退火工艺有：①完全退火。用以细化中、低碳钢经铸造、锻压和焊接后出现的力学性能不佳的粗大过热组织。将工件加热到铁素体全部转变为奥氏体的温度以上30～50℃，保温一段时间，然后随炉缓慢冷却，在冷却过程中奥氏体再次发生转变，即可使钢的组织变细。②球化退火。用以降低工具钢和轴承钢锻压后的偏高硬度。将工件加热到钢开始形成奥氏体的温度以上20～40℃，保温后缓慢冷却，在冷却过程中珠光体中的片层状渗碳体变为球状，从而降低了硬度。③等温退火。用以降低某些镍、铬含量较高的合金结构钢的高硬度，以进行切削加工。一般先以较快速度冷却到奥氏体最不稳定的温度，保温适当时间，奥氏体转变为托氏体或索氏体，硬度即可降低。④再结晶退火。用以消除金属线材、薄板在冷拔、冷轧过程中的硬化现象（硬度升高、塑性下降）。加热温度一般为钢开始形成奥氏体的温度以下50～150℃，只有这样才能消除加工硬化效应使金属软化。⑤石墨化退火。用以使含有大量渗碳体的铸铁变成塑性良好的可锻铸铁。工艺操作是将铸件加热到950℃左右，保温一定时间后适当冷却，使渗碳体分解形成团絮状石墨。⑥扩散退火。用以使合金铸件化学成分均匀化，提高其使用性能。方法是在不发生熔化的前提下，将铸件加热到尽可能高的温度，并长时间保温，待合金中各种元素扩散趋于均匀分布后缓冷。⑦去应力退火。用以消除钢铁铸件和焊接件的内应力。对于钢铁制品加热后开始形成奥氏体的温度以下100～200℃，保温后在空气中冷却，即可消除内应力。回火tempering；temper又称配火。金属热处理工艺的一种。将经...
