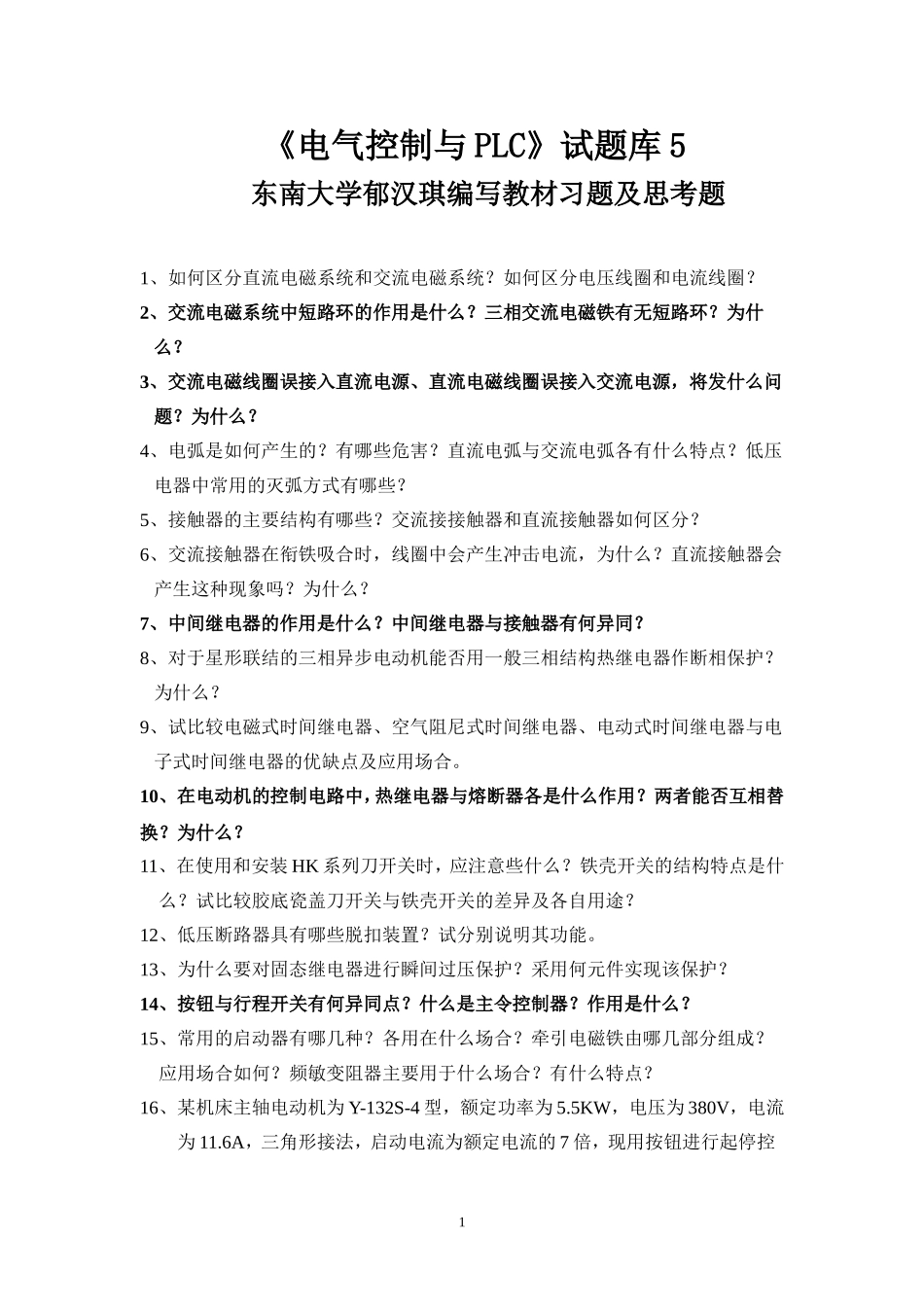

《电气控制与PLC》试题库5东南大学郁汉琪编写教材习题及思考题1、如何区分直流电磁系统和交流电磁系统？如何区分电压线圈和电流线圈？2、交流电磁系统中短路环的作用是什么？三相交流电磁铁有无短路环？为什么？3、交流电磁线圈误接入直流电源、直流电磁线圈误接入交流电源，将发什么问题？为什么？4、电弧是如何产生的？有哪些危害？直流电弧与交流电弧各有什么特点？低压电器中常用的灭弧方式有哪些？5、接触器的主要结构有哪些？交流接接触器和直流接触器如何区分？6、交流接触器在衔铁吸合时，线圈中会产生冲击电流，为什么？直流接触器会产生这种现象吗？为什么？7、中间继电器的作用是什么？中间继电器与接触器有何异同？8、对于星形联结的三相异步电动机能否用一般三相结构热继电器作断相保护？为什么？9、试比较电磁式时间继电器、空气阻尼式时间继电器、电动式时间继电器与电子式时间继电器的优缺点及应用场合。10、在电动机的控制电路中，热继电器与熔断器各是什么作用？两者能否互相替换？为什么？11、在使用和安装HK系列刀开关时，应注意些什么？铁壳开关的结构特点是什么？试比较胶底瓷盖刀开关与铁壳开关的差异及各自用途？12、低压断路器具有哪些脱扣装置？试分别说明其功能。13、为什么要对固态继电器进行瞬间过压保护？采用何元件实现该保护？14、按钮与行程开关有何异同点？什么是主令控制器？作用是什么？15、常用的启动器有哪几种？各用在什么场合？牵引电磁铁由哪几部分组成？应用场合如何？频敏变阻器主要用于什么场合？有什么特点？16、某机床主轴电动机为Y-132S-4型，额定功率为5.5KW，电压为380V，电流为11.6A，三角形接法，启动电流为额定电流的7倍，现用按钮进行起停控1制，要有短路保护和过载保护，试选用接触器、按钮、热继电器、熔断器和转换开关的型号。17、电气系统图主要有哪几种？各有什么作用和特点？18、电气原理图中QS、FU、KM、KA、KT、KS、FR、SB、SQ、TC分别是代表什么电器元件的文字符号？19、电气原理图中，电器元件的技术数据如何标注？20、什么是失压、欠压保护？采用什么电器元件来实现失压、欠压保护？21、点动、长动在控制电路上的区别是什么？试用按钮、转换开关、中间继电器、接触器等电器，分别设计出既能长动又能点动的控制线路。22、试设计能从两地操作，实现对同一台电动机的点动与长动控制的线路。23、在电动机可逆运行的控制线路中，为什么必须采用联锁环节控制？在控制中已采用了机械联锁，为什么还要采用电气互锁？若出现两种互锁触点接错，线路会产生什么现象？24、某机床的主轴和油泵分别由两台笼型异步电动机M1，M2来拖动。试设计控制线路，其要求如下：油泵电动机M1启动后主轴电动机M2才能启动；主轴电动机能正反转，且能单独停车；该控制线路具有短路、过载、失压欠压25、什么叫直接启动？直接启动有何优缺点？在什么条件下可允许交流异步电动机直接启动？26、什么叫降压启动？有哪几种方式？各有什么特点及适用场合？27、试设计按时间原则控制的三相笼型异步电动机串电抗器降压启动控制线路。28、电动机容量在4~13KW时采用的Y/∆降压启动控制线路，试分析其工作原理29、自耦变压器降压启动控制线路，试分析其工作原理，并说明中间继电器KA的作用。30、时间原则控制绕线式异步电动机转子串电阻启动控制线路，试分析其工作原理，并说明：KM1、KM2、KM3常闭触点串接在KM4线圈回路中的作用；KM3常闭触点串接在KT1线圈回路中的作用；KM4常开触点顺序联锁的作用。31、设计一个控制线路，三台笼型异步电动机工和情况如下：M1先启动，经10S后M2自行启动，运行30S后M1停机并同时使M3自启动，再运行30S后全部停机。232、设计一个小车运行的控制线路，小车由异步电动机拖动，再运行30S后全部停机。a、小车在原位装料（需3min），装料完毕向卸料位运行。b、在卸料位自动停机并卸料（2min），卸料完毕自动返回。c、回到原位装料，然后继续启动向卸料位运行，周而复始，自动往返。d、要求能在任意位置停车或启动，并有完善的保护措施。33、什么叫反接制动？什么叫能耗制动？各有什么特点及适用场合？34、按速度原则...
