架空光缆施工规范.Word_文档VIP免费

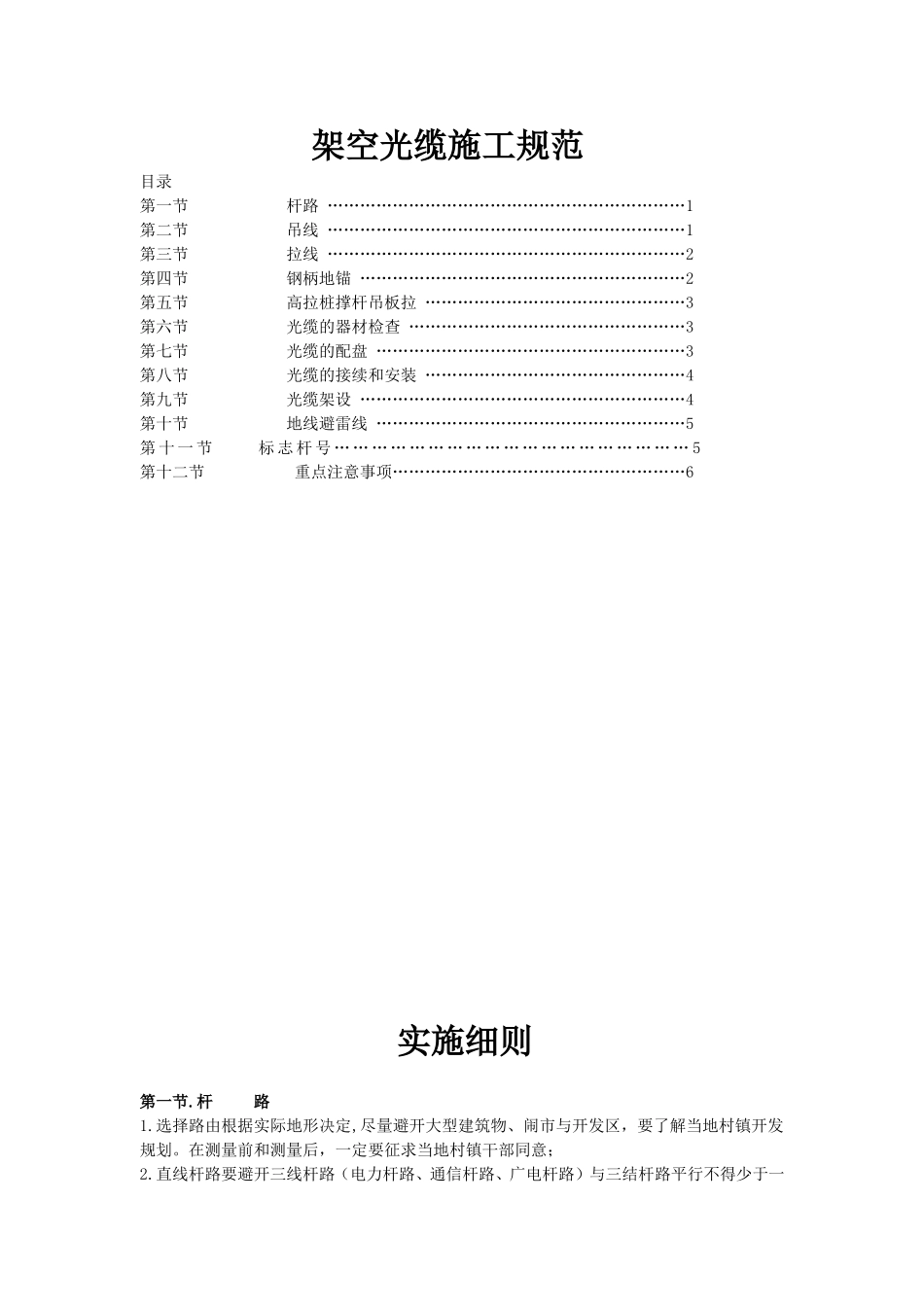

架空光缆施工规范目录第一节杆路…………………………………………………………1第二节吊线…………………………………………………………1第三节拉线…………………………………………………………2第四节钢柄地锚……………………………………………………2第五节高拉桩撑杆吊板拉…………………………………………3第六节光缆的器材检查……………………………………………3第七节光缆的配盘…………………………………………………3第八节光缆的接续和安装…………………………………………4第九节光缆架设……………………………………………………4第十节地线避雷线…………………………………………………5第十一节标志杆号…………………………………………………5第十二节重点注意事项………………………………………………6实施细则第一节.杆路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要避开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；4.杆路不准有急转变，要避免角杆直接穿越公路、铁路。遇到角深大于规定值时，可将一个角杆平分成两个相等转角。测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；5.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。本公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6.电杆埋深深度见（附表一），杆子高度不够不得加裁铁帽；7.立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。8.为保证架空光缆施工质量的安全运行，在施工中对架空光缆油木杆与其他建筑物最小净距离。见附表二第二节.吊线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm以上。飞线跨越不能超过400米，如超过在中间需立过渡中间杆；4、8米以上角深内角应做辅助线，角杆辅助线采用7*2.2钢铰线，从吊线抱箍穿钉至封口60cm，用二只U型钢卡（10cm）间距10cm，5至7圈封头，5至8米角深内角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用3.0铁线另缠方法。第三节.拉线1、拉线方位角深一定要用皮尺测定,丈量角深以50米标准杆距为测定依据2、拉线抱箍在电杆的位置,终端拉,顶头拉,角杆拉,顺线拉线一律装设在吊线抱箍的上方,侧面拉线装设在吊线抱箍的下方,拉线抱箍与吊线抱箍间距10cm±2cm.第一道拉线与第二道拉线抱箍间距为40cm.3、7×2.2钢绞线主吊线,角深在7.5米以下,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线,顶头拉线都用7/2.6钢绞线.4、15米以上角深的角杆,应做人字拉线.拉线距离比1:1,但不得少于0.75,防风拉为8根杆一处,四方拉一般32杆左右设一处(最长不得大于48根杆距);四方拉必须做辅助线装置.5、拉线上把.中把制作要求。见附表五第四节.钢柄地锚1.钢柄原则上采用1800mm×12mm,2100mm×16mm,70×20mm;地锚石采用水泥制600mm×400mm方块和800mm×400mm方块;2.凡角杆顺线拉线应用2100mm×16mm钢柄地锚,防风拉线侧面拉线应用1800mm×12mm钢柄的地锚,特殊杆应用2400mm×20mm钢柄地锚,钢柄地锚出土为20至50厘米,角杆拉线方位允许偏差5厘米,其它钢柄地锚出土方位允许偏差10厘米.八字拉钢柄地锚出土方位应向内移60—70厘米3.埋设钢柄地锚斜口要深,要斜,上部拉线与钢柄成直线回...
