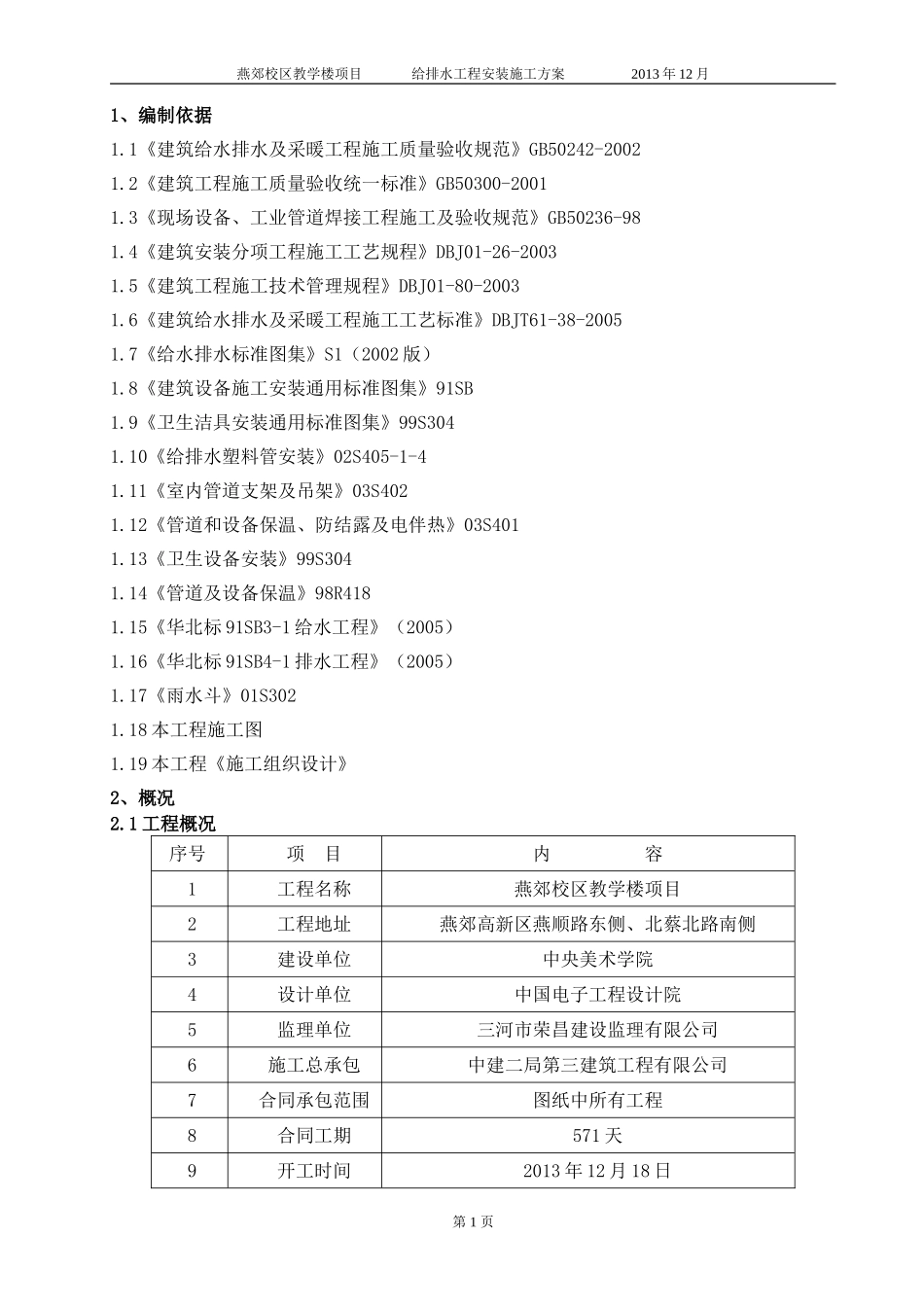

美院给排水安装施工方案_第1页
1/25

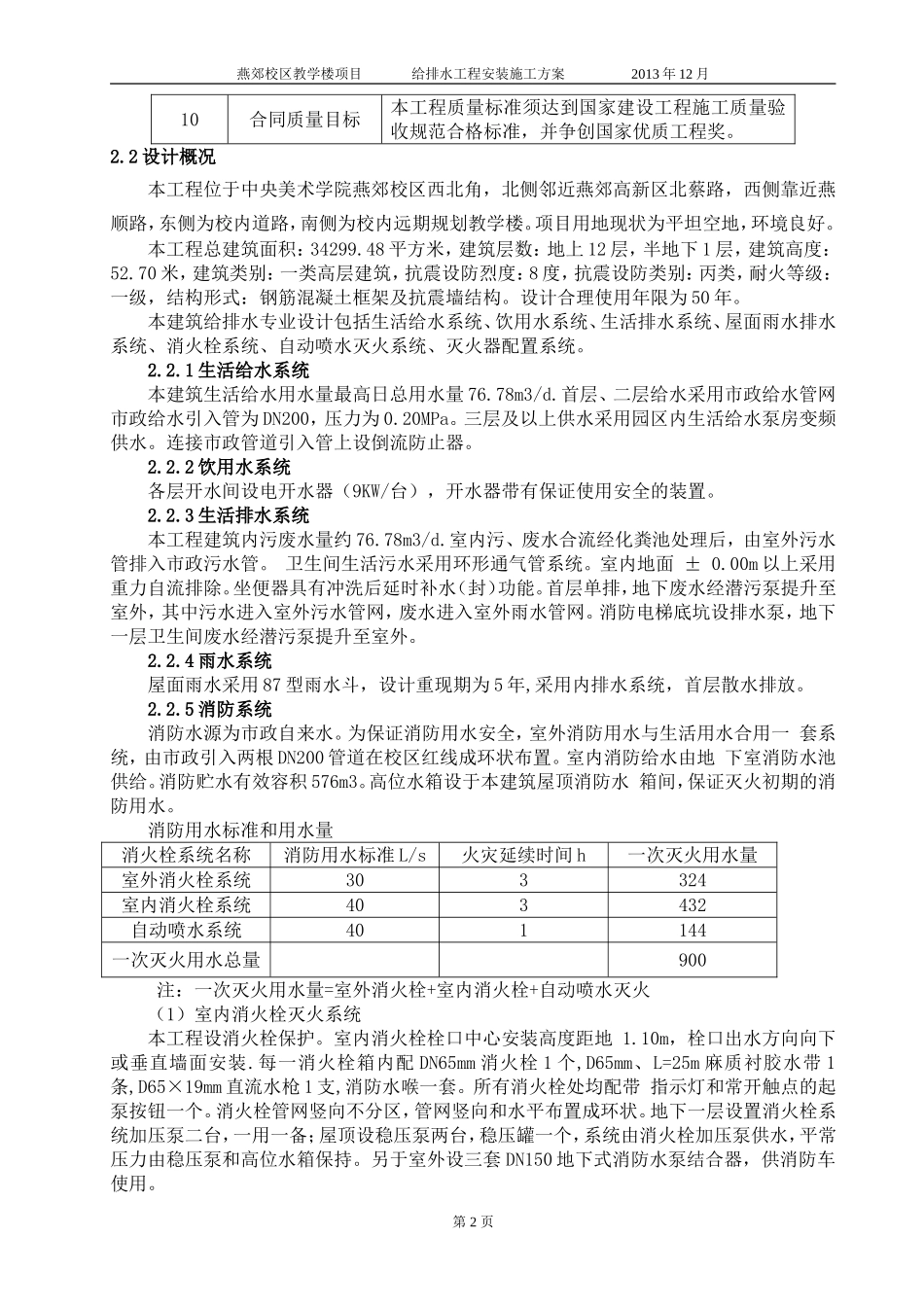

美院给排水安装施工方案_第2页
2/25

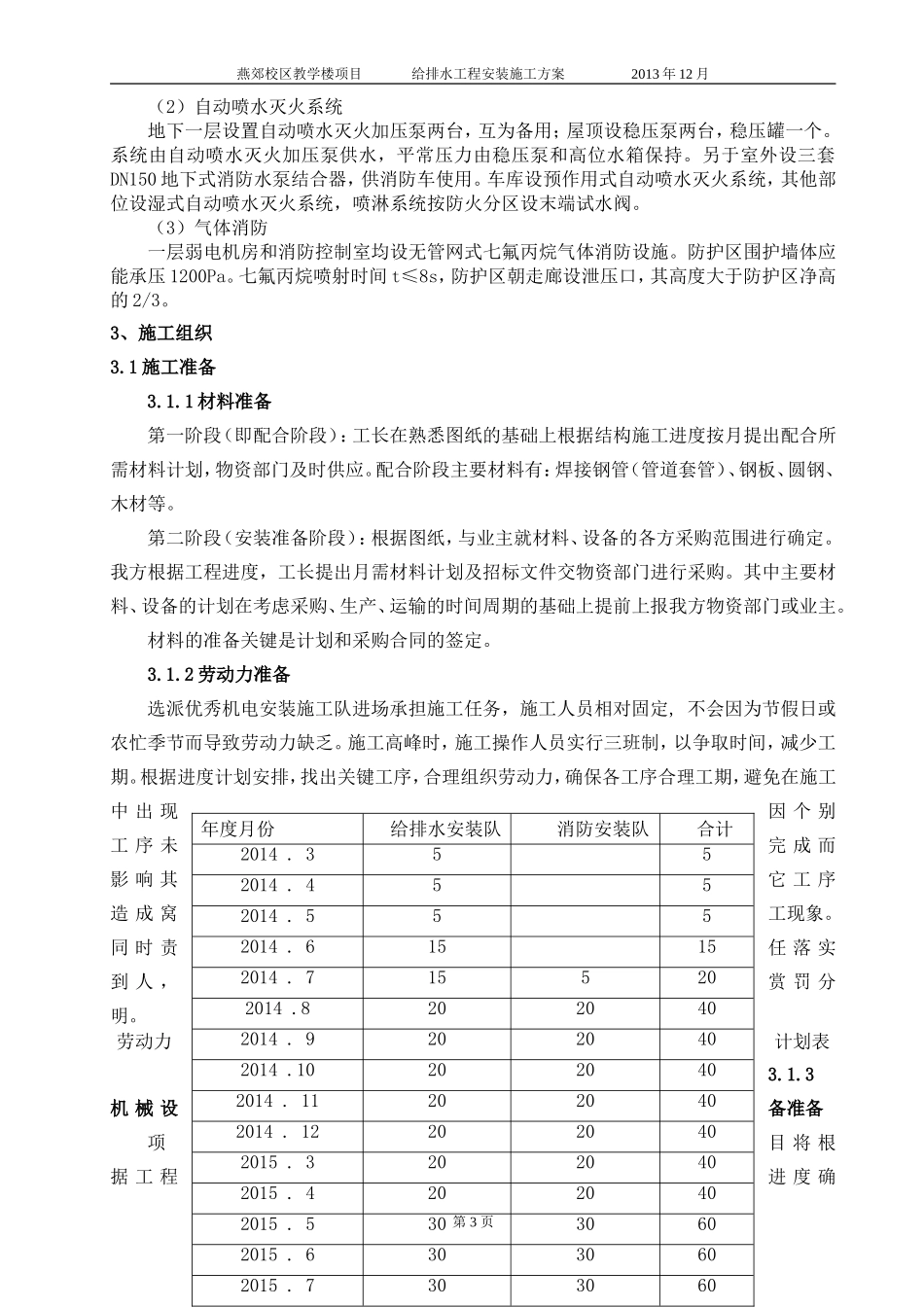

美院给排水安装施工方案_第3页
3/25
燕郊校区教学楼项目给排水工程安装施工方案2013年12月1、编制依据1.1《建筑给水排水及采暖工程施工质量验收规范》GB50242-20021.2《建筑工程施工质量验收统一标准》GB50300-20011.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-981.4《建筑安装分项工程施工工艺规程》DBJ01-26-20031.5《建筑工程施工技术管理规程》DBJ01-80-20031.6《建筑给水排水及采暖工程施工工艺标准》DBJT61-38-20051.7《给水排水标准图集》S1(2002版)1.8《建筑设备施工安装通用标准图集》91SB1.9《卫生洁具安装通用标准图集》99S3041.10《给排水塑料管安装》02S405-1-41.11《室内管道支架及吊架》03S4021.12《管道和设备保温、防结露及电伴热》03S4011.13《卫生设备安装》99S3041.14《管道及设备保温》98R4181.15《华北标91SB3-1给水工程》(2005)1.16《华北标91SB4-1排水工程》(2005)1.17《雨水斗》01S3021.18本工程施工图1.19本工程《施工组织设计》2、概况2.1工程概况序号项目内容1工程名称燕郊校区教学楼项目2工程地址燕郊高新区燕顺路东侧、北蔡北路南侧3建设单位中央美术学院4设计单位中国电子工程设计院5监理单位三河市荣昌建设监理有限公司6施工总承包中建二局第三建筑工程有限公司7合同承包范围图纸中所有工程8合同工期571天9开工时间2013年12月18日第1页燕郊校区教学楼项目给排水工程安装施工方案2013年12月10合同质量目标本工程质量标准须达到国家建设工程施工质量验收规范合格标准,并争创国家优质工程奖。2.2设计概况本工程位于中央美术学院燕郊校区西北角,北侧邻近燕郊高新区北蔡路,西侧靠近燕顺路,东侧为校内道路,南侧为校内远期规划教学楼。项目用地现状为平坦空地,环境良好。本工程总建筑面积:34299.48平方米,建筑层数:地上12层,半地下1层,建筑高度:52.70米,建筑类别:一类高层建筑,抗震设防烈度:8度,抗震设防类别:丙类,耐火等级:一级,结构形式:钢筋混凝土框架及抗震墙结构。设计合理使用年限为50年。本建筑给排水专业设计包括生活给水系统、饮用水系统、生活排水系统、屋面雨水排水系统、消火栓系统、自动喷水灭火系统、灭火器配置系统。2.2.1生活给水系统本建筑生活给水用水量最高日总用水量76.78m3/d.首层、二层给水采用市政给水管网市政给水引入管为DN200,压力为0.20MPa。三层及以上供水采用园区内生活给水泵房变频供水。连接市政管道引入管上设倒流防止器。2.2.2饮用水系统各层开水间设电开水器(9KW/台),开水器带有保证使用安全的装置。2.2.3生活排水系统本工程建筑内污废水量约76.78m3/d.室内污、废水合流经化粪池处理后,由室外污水管排入市政污水管。卫生间生活污水采用环形通气管系统。室内地面±0.00m以上采用重力自流排除。坐便器具有冲洗后延时补水(封)功能。首层单排,地下废水经潜污泵提升至室外,其中污水进入室外污水管网,废水进入室外雨水管网。消防电梯底坑设排水泵,地下一层卫生间废水经潜污泵提升至室外。2.2.4雨水系统屋面雨水采用87型雨水斗,设计重现期为5年,采用内排水系统,首层散水排放。2.2.5消防系统消防水源为市政自来水。为保证消防用水安全,室外消防用水与生活用水合用一套系统,由市政引入两根DN200管道在校区红线成环状布置。室内消防给水由地下室消防水池供给。消防贮水有效容积576m3。高位水箱设于本建筑屋顶消防水箱间,保证灭火初期的消防用水。消防用水标准和用水量消火栓系统名称消防用水标准L/s火灾延续时间h一次灭火用水量室外消火栓系统303324室内消火栓系统403432自动喷水系统401144一次灭火用水总量900注:一次灭火用水量=室外消火栓+室内消火栓+自动喷水灭火(1)室内消火栓灭火系统本工程设消火栓保护。室内消火栓栓口中心安装高度距地1.10m,栓口出水方向向下或垂直墙面安装.每一消火栓箱内配DN65mm消火栓1个,D65mm、L=25m麻质衬胶水带1条,D65×19mm直流水枪1支,消防水喉一套。所有消火栓处均配带指示灯和常开触点的起泵按钮一个。消火栓管网竖向不分区,管网竖向和水平布置成环状。地下一层设置消火栓系统加压泵二台,一用一备;屋顶设稳压泵两台,稳压罐一个,系统由消火栓加压泵供水,平常...
