瓦楞纸箱内外尺寸转换知识介绍VIP免费

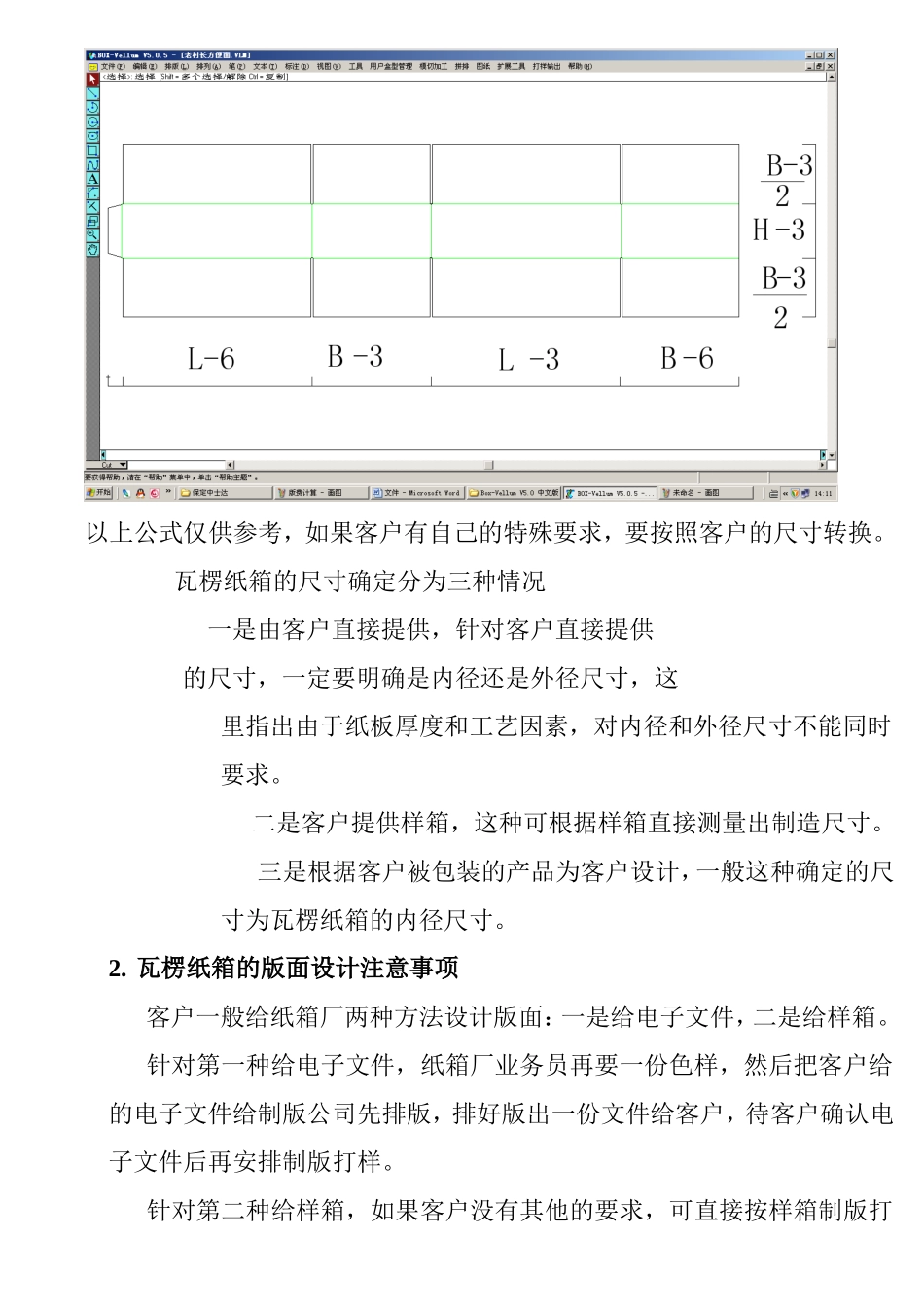

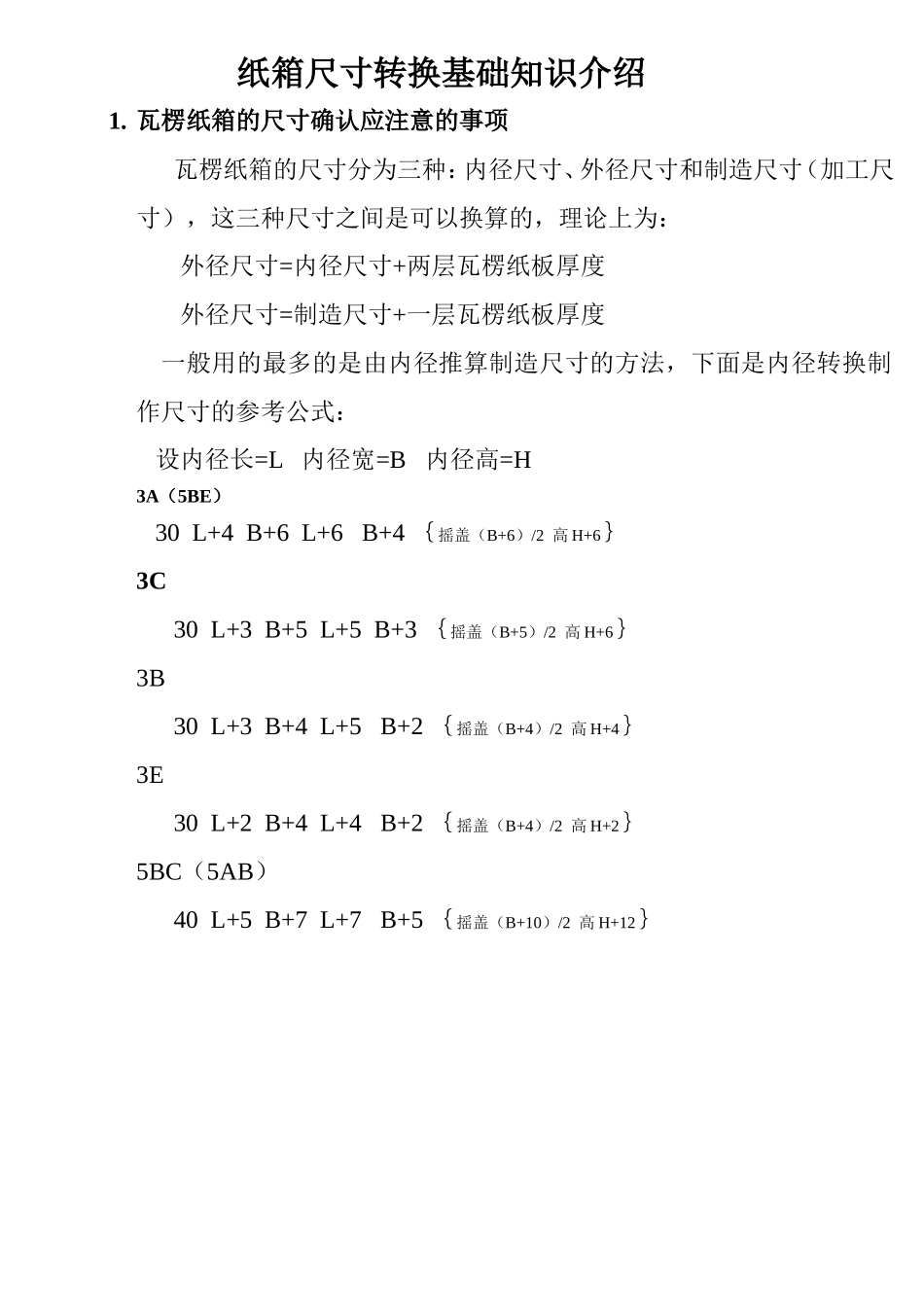

纸箱尺寸转换基础知识介绍1.瓦楞纸箱的尺寸确认应注意的事项瓦楞纸箱的尺寸分为三种：内径尺寸、外径尺寸和制造尺寸（加工尺寸），这三种尺寸之间是可以换算的，理论上为：外径尺寸=内径尺寸+两层瓦楞纸板厚度外径尺寸=制造尺寸+一层瓦楞纸板厚度一般用的最多的是由内径推算制造尺寸的方法，下面是内径转换制作尺寸的参考公式：设内径长=L内径宽=B内径高=H3A（5BE）30L+4B+6L+6B+4｛摇盖（B+6）/2高H+6｝3C30L+3B+5L+5B+3｛摇盖（B+5）/2高H+6｝3B30L+3B+4L+5B+2｛摇盖（B+4）/2高H+4｝3E30L+2B+4L+4B+2｛摇盖（B+4）/2高H+2｝5BC（5AB）40L+5B+7L+7B+5｛摇盖（B+10）/2高H+12｝外径转换制作尺寸的参考公式如下：设外径长=L外径宽=B外径高=H3A（5BE）30L-6B-3L-3B-6｛摇盖（B-3）/2高H-3｝3C30L-5B-2L-2B-5｛摇盖（B-2）/2高H-2｝3B30L-4B-2L-2B-4｛摇盖（B-2）/2高H-1｝3E30L-3B-1L-1B-3｛摇盖（B-1）/2高H｝5BC（5AB）40L-7B-4L-4B-7｛摇盖（B-4）/2+2高H-4｝以上公式仅供参考，如果客户有自己的特殊要求，要按照客户的尺寸转换。瓦楞纸箱的尺寸确定分为三种情况一是由客户直接提供，针对客户直接提供的尺寸，一定要明确是内径还是外径尺寸，这里指出由于纸板厚度和工艺因素，对内径和外径尺寸不能同时要求。二是客户提供样箱，这种可根据样箱直接测量出制造尺寸。三是根据客户被包装的产品为客户设计，一般这种确定的尺寸为瓦楞纸箱的内径尺寸。2.瓦楞纸箱的版面设计注意事项客户一般给纸箱厂两种方法设计版面：一是给电子文件，二是给样箱。针对第一种给电子文件，纸箱厂业务员再要一份色样，然后把客户给的电子文件给制版公司先排版，排好版出一份文件给客户，待客户确认电子文件后再安排制版打样。针对第二种给样箱，如果客户没有其他的要求，可直接按样箱制版打样即可，如果样箱有改动，则按照改动内容改好后，出一份电子文件给客户确认，客户确认后再安排制版打样。打样过程由技术人员全程跟踪并记录异常情况，把出现的问题汇总并做出整改措施，防止批量生产时出现不必要的问题。样品打出后，由技术人员再次对样品的版面、尺寸、颜色及其他要求进行二次检验，确认没有其他问题后交给质检再次复检一遍。如果没有其他问题的话，由业务员送交客户签样。由内径推算纸幅的方法如下：3A（5BE）：内径宽+内径高+14单张纸板幅宽3C：内径宽+内径高+12单张纸板幅宽3B：内径宽+内径高+8单张纸板幅宽3E：内径宽+内径高+4单张纸板幅宽5BC（5AB）：内径宽+内径高+25单张纸板幅宽再根据开数乘以相应的倍数，再加上25mm的修边。例如：3A纸板，开三的话就等于（内径宽+内径高+14）*3+25=纸幅，但要注意算出来的纸幅不能超过1.8米，（纸板线幅宽1.8米）实例：一个3A纸板内径的长、宽、高分别是300*200*400，推算制作尺寸30+304+207+307+204（104+407+104）推算纸幅：（200+400+14）*3+25=1253，纸幅为1250一般纸幅为5厘米为一档，特殊情况（客户固定、用量大）可定特规纸(这样可降低城北，减少浪费)。
