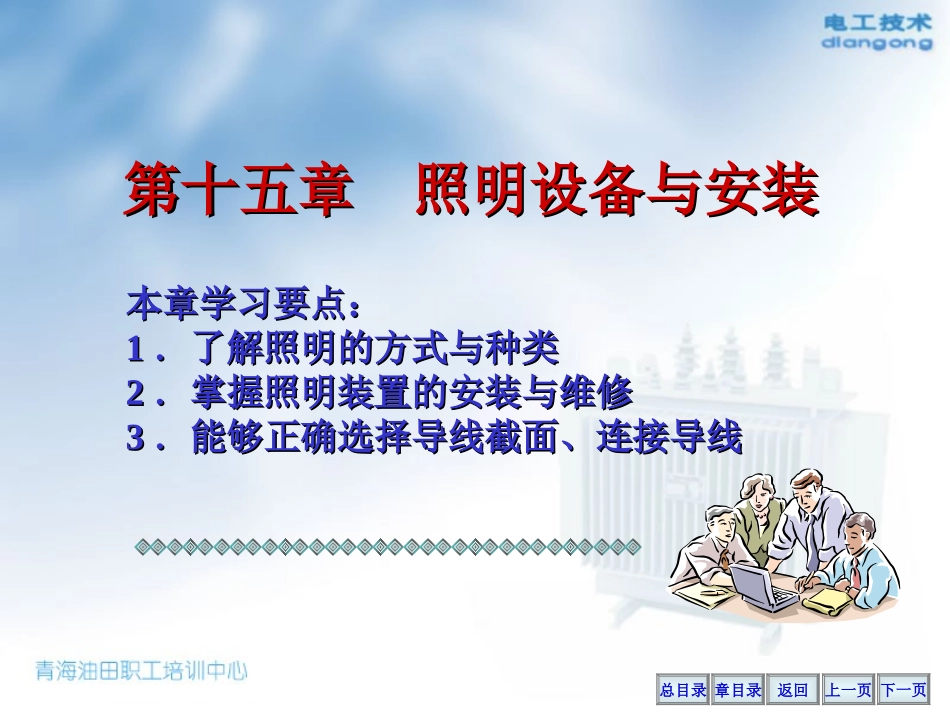

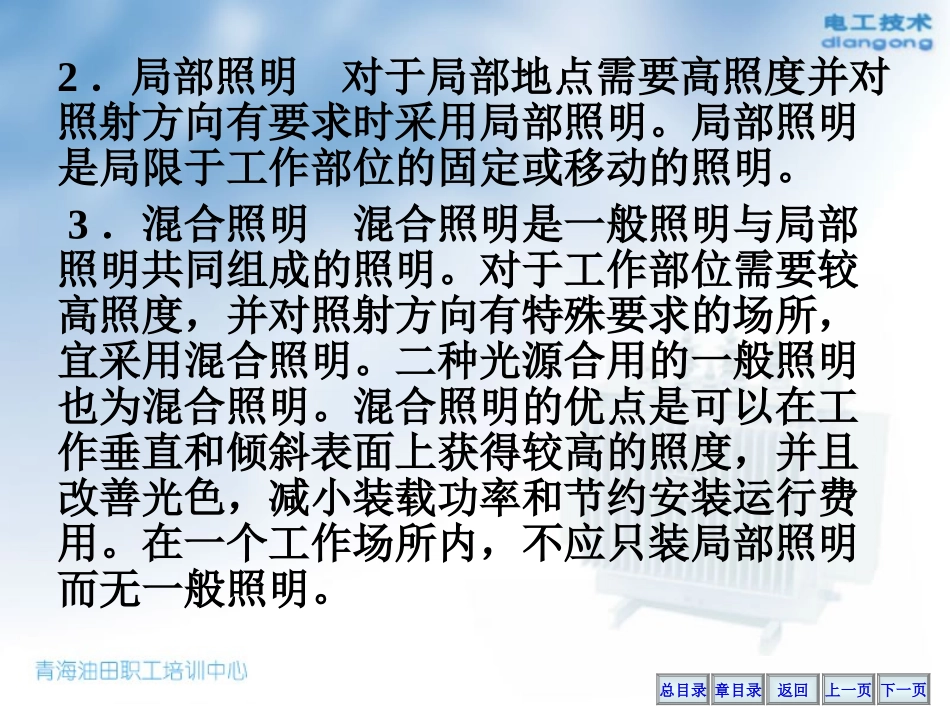

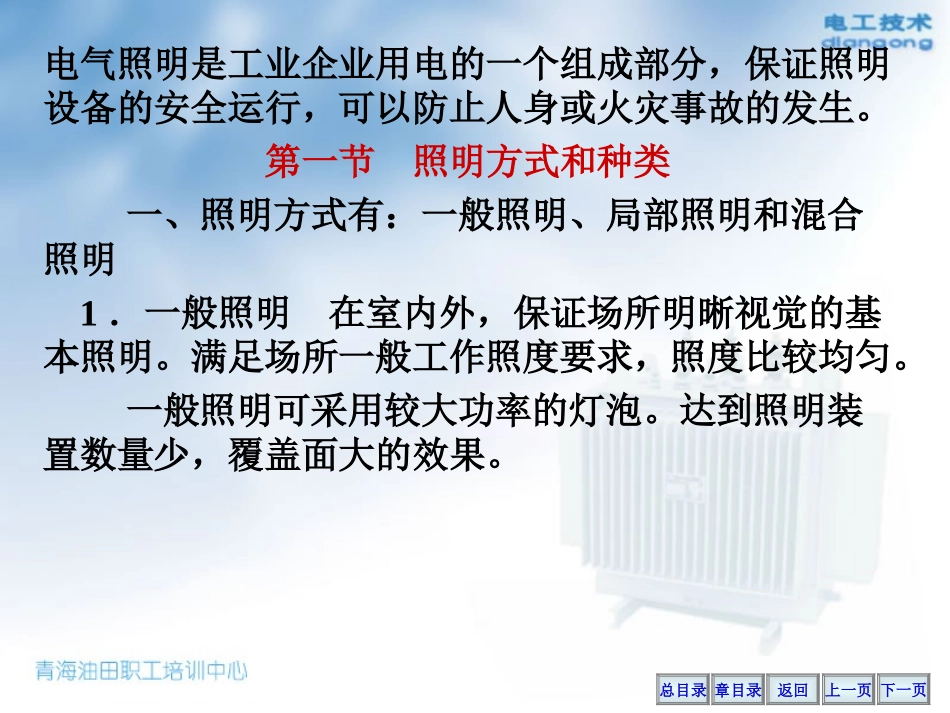

下一页总目录章目录返回上一页第十五章照明设备与安装第十五章照明设备与安装本章学习要点：本章学习要点：11．了解照明的方式与种类．了解照明的方式与种类22．掌握照明装置的安装与维修．掌握照明装置的安装与维修33．能够正确选择导线截面、连接导线．能够正确选择导线截面、连接导线下一页总目录章目录返回上一页电气照明是工业企业用电的一个组成部分，保证照明设备的安全运行，可以防止人身或火灾事故的发生。第一节照明方式和种类一、照明方式有：一般照明、局部照明和混合照明1．一般照明在室内外，保证场所明晰视觉的基本照明。满足场所一般工作照度要求，照度比较均匀。一般照明可采用较大功率的灯泡。达到照明装置数量少，覆盖面大的效果。下一页总目录章目录返回上一页2．局部照明对于局部地点需要高照度并对照射方向有要求时采用局部照明。局部照明是局限于工作部位的固定或移动的照明。3．混合照明混合照明是一般照明与局部照明共同组成的照明。对于工作部位需要较高照度，并对照射方向有特殊要求的场所，宜采用混合照明。二种光源合用的一般照明也为混合照明。混合照明的优点是可以在工作垂直和倾斜表面上获得较高的照度，并且改善光色，减小装载功率和节约安装运行费用。在一个工作场所内，不应只装局部照明而无一般照明。下一页总目录章目录返回上一页二、事故照明事故照明是由于电气事故而使工作照明熄灭后，为了继续工作或疏散人员而设置的照明。对于事故照明的装置，主要是应由单独线路供电，自成体系，集中控制，并能自动切换投入，或双电源供电。三、照明种类一般按使用的目的分为正常照明(包括局部照明)，事故照明(正常时不参与工作照明的)，值班照明，警卫照明(警卫地区照明)，障碍照明(机场，水港，修路时的指示性照明)，装饰性照明(商业柜窗、射灯、闪灯)，广告性照明(霓虹灯)等。下一页总目录章目录返回上一页第二节灯具一、电光源1．种类下一页总目录章目录返回上一页2．常用照明电光源工作原理(1)白炽灯和卤钨灯是靠电流加热灯丝至白炽状态而发光。(2)荧光灯是靠汞蒸气放电时辐射的紫外线去激发灯管内壁的荧光物质使之发出可见光。(3)高压汞灯分荧光高压汞灯、反射型荧光高压汞灯和自镇流高压汞灯三种。这类灯外玻壳内壁涂有荧光粉，它能将汞蒸气放电时辐射的紫外线转变为可见光，改善光色，提高光效。自镇式是利用钨丝作镇流器，由汞蒸气放电、白炽体和荧光材料三种发光物质同时发光的复合光源。下一页总目录章目录返回上一页(4)高压钠灯是利用高压钠蒸气放电，其辐射光的波长集中在人眼感受较灵敏的范围内，紫外线辐射少，光效高，寿命长，透雾性好。(5)金属卤化物灯是在高压汞灯内添加了某些金属卤化物，从而改善了光色。不同金属卤化物可制成不同光色的灯。(6)高压氙灯是氙气放电时产生很强的白光，和太阳光十分相似。饱和的氙气放电具有上升的伏安特性，因此正常工作时可不用镇流器，但为提高电弧稳定和改善启动性能，1500W管仍用镇流器。下一页总目录章目录返回上一页下一页总目录章目录返回上一页二、按环境条件与生产要求选择灯具。1．干燥场所广泛采用配照型、广照型、深照型灯具，个别冷加工场所可采用碘钨灯或荧光灯。对13m以上较高厂房可考虑采用镜面深照型灯具。一些辅助设施，如控制室、操作室等可考虑采用圆球型工厂灯、乳白玻璃罩吊链灯、吸顶灯、天棚顶灯、软线吊灯和荧光灯等。一般反射背影较好的小房间，如变压器室、电抗室等可采用墙灯座。2．尘埃较多或有尘又潮湿的场所应采用各种防水、防尘灯具，灯具悬挂高度很高，可采用带防水灯头的配照型、深照型以及投光灯具等。有尘埃但工作要求精密的场所，如木模型车间等亦可采用双罩型工厂灯、圆球型工厂灯，或采用带裸磨砂灯泡的防水灯头。下一页总目录章目录返回上一页3．潮湿场所地下泵房，隧道和地沟等，应视具体情况采用各种防潮灯。如有水蒸气，但蒸汽密度不大的场所，可采用散照型防水防尘灯或圆球型工厂灯，也可采用带防水灯头的开启式灯具或防水灯头灯座等。如果水蒸气特别大，宜采用投光灯远照或带反射罩灯具，装于加密封玻璃板的墙孔内等其他安全方式。4．含有酸性气体的...
