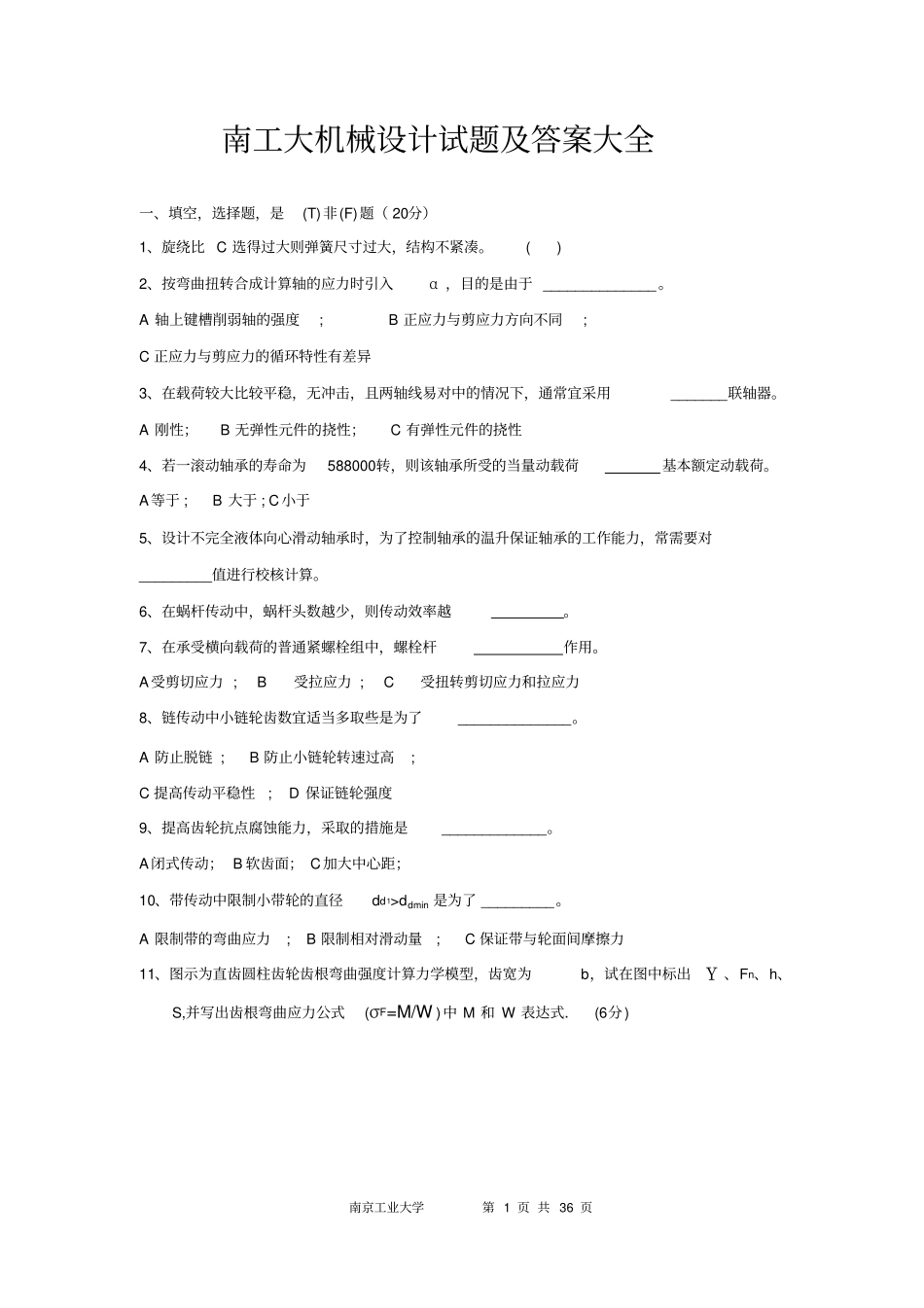

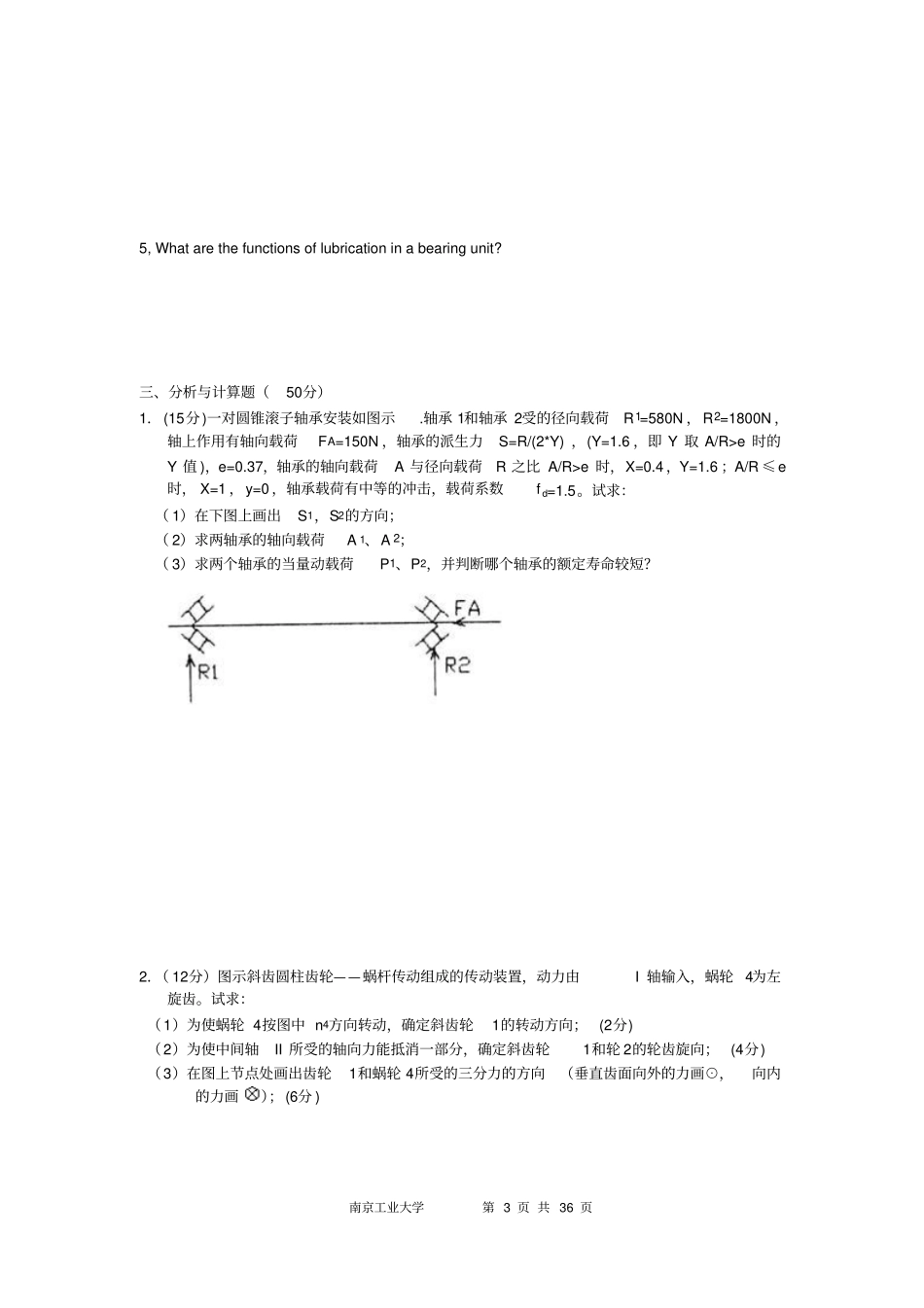

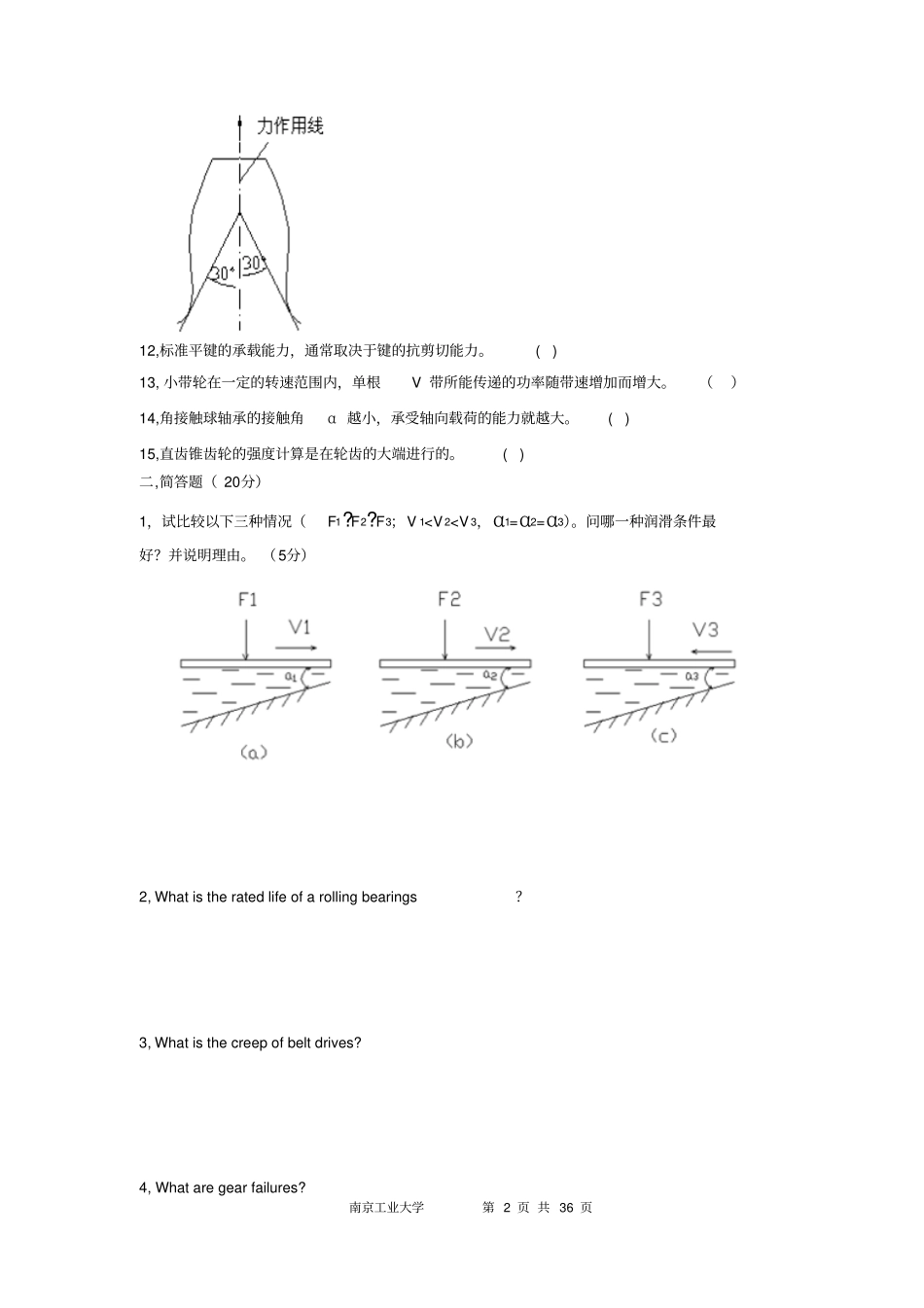

南京工业大学第1页共36页南工大机械设计试题及答案大全一、填空，选择题，是(T)非(F)题（20分）1、旋绕比C选得过大则弹簧尺寸过大，结构不紧凑。()2、按弯曲扭转合成计算轴的应力时引入α，目的是由于______________。A轴上键槽削弱轴的强度;B正应力与剪应力方向不同;C正应力与剪应力的循环特性有差异3、在载荷较大比较平稳，无冲击，且两轴线易对中的情况下，通常宜采用_______联轴器。A刚性；B无弹性元件的挠性；C有弹性元件的挠性4、若一滚动轴承的寿命为588000转，则该轴承所受的当量动载荷基本额定动载荷。A等于;B大于;C小于5、设计不完全液体向心滑动轴承时，为了控制轴承的温升保证轴承的工作能力，常需要对_________值进行校核计算。6、在蜗杆传动中，蜗杆头数越少，则传动效率越。7、在承受横向载荷的普通紧螺栓组中，螺栓杆作用。A受剪切应力;B受拉应力;C受扭转剪切应力和拉应力8、链传动中小链轮齿数宜适当多取些是为了______________。A防止脱链;B防止小链轮转速过高;C提高传动平稳性;D保证链轮强度9、提高齿轮抗点腐蚀能力，采取的措施是_____________。A闭式传动；B软齿面；C加大中心距；10、带传动中限制小带轮的直径dd1>ddmin是为了_________。A限制带的弯曲应力;B限制相对滑动量;C保证带与轮面间摩擦力11、图示为直齿圆柱齿轮齿根弯曲强度计算力学模型，齿宽为b，试在图中标出Υ、Fn、h、S,并写出齿根弯曲应力公式(σF=M/W)中M和W表达式．(6分)南京工业大学第2页共36页12,标准平键的承载能力，通常取决于键的抗剪切能力。()13,小带轮在一定的转速范围内，单根V带所能传递的功率随带速增加而增大。（）14,角接触球轴承的接触角α越小，承受轴向载荷的能力就越大。()15,直齿锥齿轮的强度计算是在轮齿的大端进行的。()二,简答题（20分）1，试比较以下三种情况（F1?F2?F3；V1e时的Y值)，e=0.37，轴承的轴向载荷A与径向载荷R之比A/R>e时，X=0.4，Y=1.6；A/R≤e时，X=1，y=0，轴承载荷有中等的冲击，载荷系数fd=1.5。试求：（1）在下图上画出S1，S2的方向；（2）求两轴承的轴向载荷A1、A2；（3）求两个轴承的当量动载荷P1、P2，并判断哪个轴承的额定寿命较短？2．（12分）图示斜齿圆柱齿轮——蜗杆传动组成的传动装置，动力由I轴输入，蜗轮4为左旋齿。试求：（1）为使蜗轮4按图中n4方向转动，确定斜齿轮1的转动方向；(2分)（2）为使中间轴II所受的轴向力能抵消一部分，确定斜齿轮1和轮2的轮齿旋向；(4分)（3）在图上节点处画出齿轮1和蜗轮4所受的三分力的方向（垂直齿面向外的力画⊙，向内的力画）；(6分)南京工业大学第4页共36页3．（15分）利用紧螺栓联接的力——变形协调关系图求解以下问题：（1）在单个螺栓受轴向外载荷F的力——变形图上，将Qp，Qp’，Q，（λb+Δλ），λ’m标在相应的图线上。（Qp——预紧力，Qp’——残余锁紧力，Q——单个螺栓受的轴向总拉力，（λb+Δλ）——螺栓的总的拉伸变形，λ’m——被联接件的剩余变形）（2）已知F=5KN，Qp=10KN。螺栓的刚度为Cb，被联接件的刚度为Cm，Cm=4Cb,求Qp’。(3）若采用螺栓M16（小径d1=13.835mm），屈服限σs=240Mpa，控制预紧力，安全系数S为1.5，问螺栓允许的最大的拉伸载荷为多少？南京工业大学第5页共36页4．(8分)一混合摩擦润滑的向心滑动轴承，B/d最大允许值为1.5，轴颈d=100mm，已知轴承的材料许用值[p]=5MPa，[V]=3m/s,[PV]=10MPam/s试求轴承的转速为以下三种数值时，轴的最大载荷各多少？（1）n1=250r/min（2）n2=500r/min（3）n3=1000r/min四、FindoutandcorrectstructuremistakesinFig.below(10分)图示为减速器轴的结构装配图，试指出结构错误并改正。（写上序号）注...
