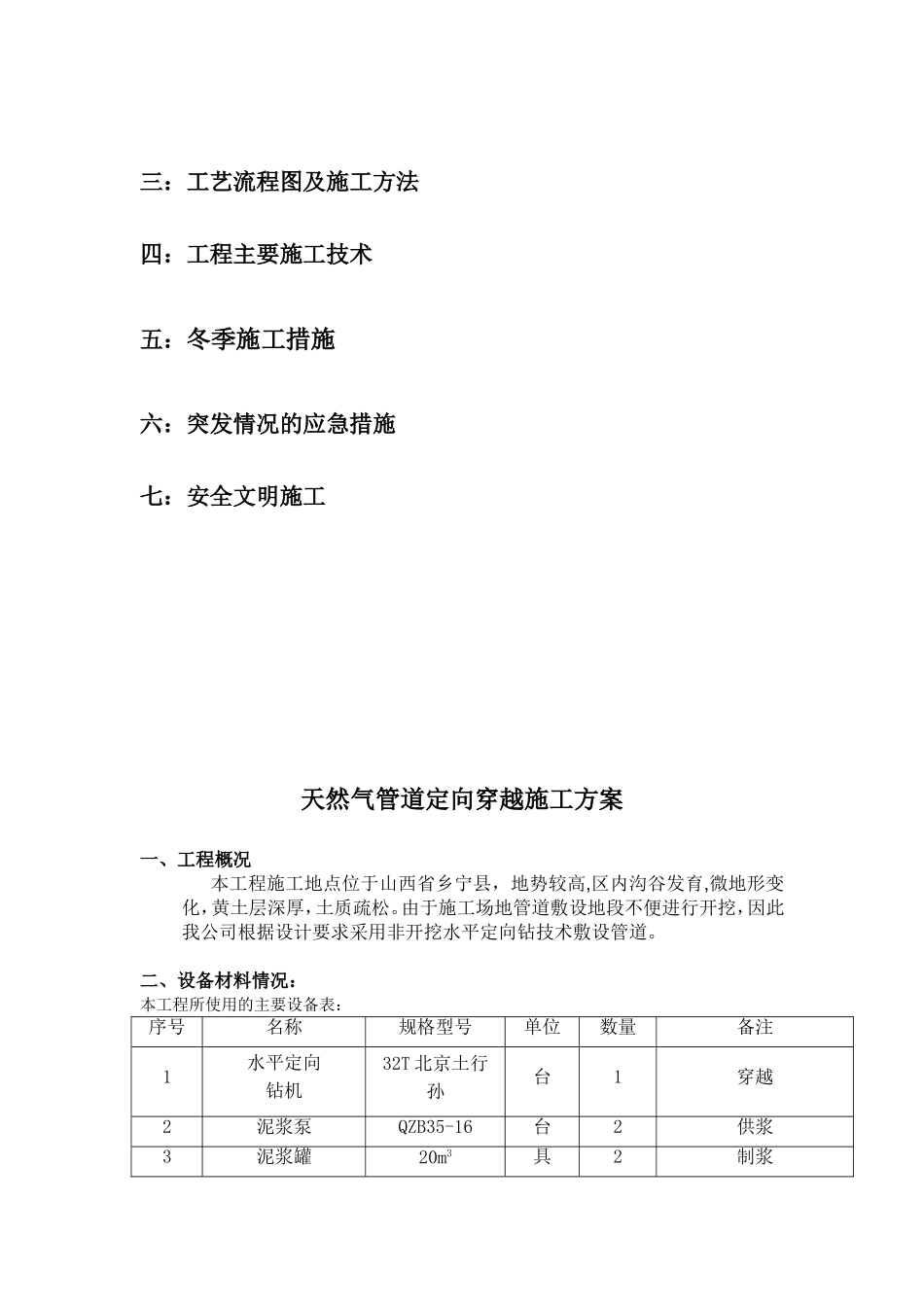

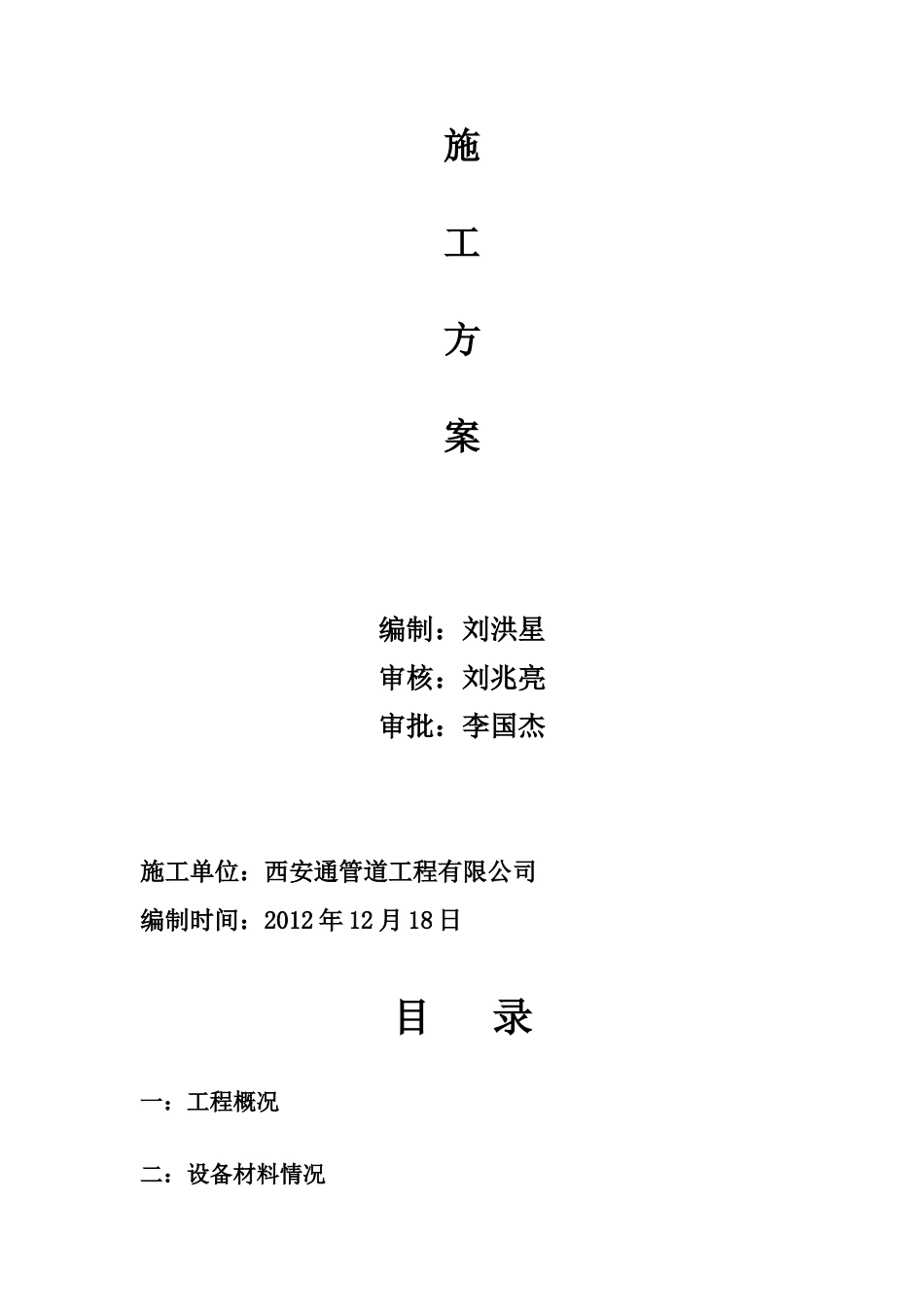

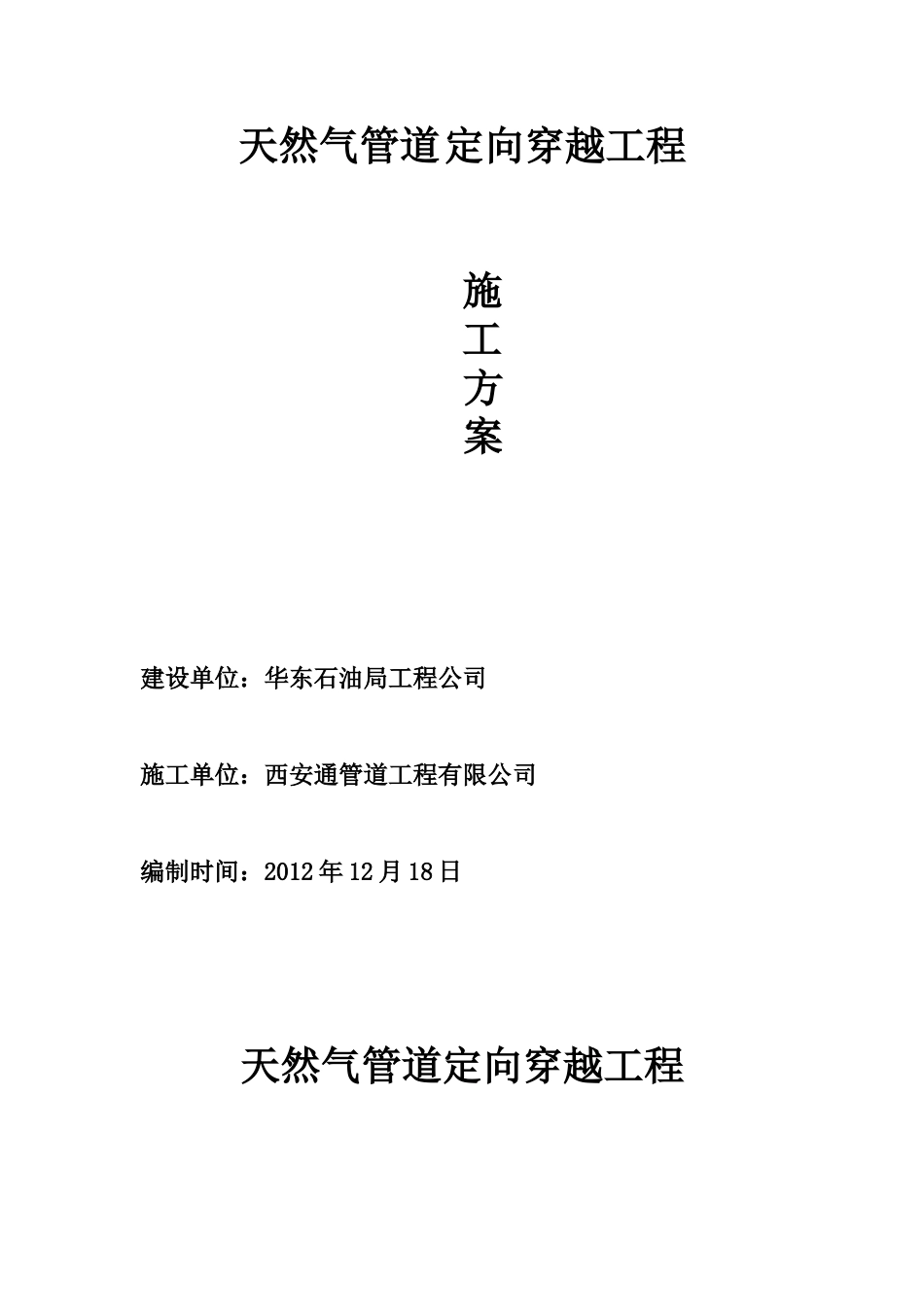

天然气管道定向穿越工程施工方案建设单位：华东石油局工程公司施工单位：西安通管道工程有限公司编制时间：2012年12月18日天然气管道定向穿越工程施工方案编制：刘洪星审核：刘兆亮审批：李国杰施工单位：西安通管道工程有限公司编制时间：2012年12月18日目录一：工程概况二：设备材料情况三：工艺流程图及施工方法四：工程主要施工技术五：冬季施工措施六：突发情况的应急措施七：安全文明施工天然气管道定向穿越施工方案一、工程概况本工程施工地点位于山西省乡宁县，地势较高,区内沟谷发育,微地形变化，黄土层深厚，土质疏松。由于施工场地管道敷设地段不便进行开挖，因此我公司根据设计要求采用非开挖水平定向钻技术敷设管道。二、设备材料情况：本工程所使用的主要设备表：序号名称规格型号单位数量备注1水平定向钻机32T北京土行孙台1穿越2泥浆泵QZB35-16台2供浆3泥浆罐20m3具2制浆4泥浆罐20m7具2储浆5锚固箱5×1.8×1.5具2锚固6发电机康明斯253KW台2整个场地供电7控向室间1钻机操作室8工具房间1施工工具9离心泵15KW台1供水备用10离心泵台1抽泥浆备用11汽油机泵本田台1给泥浆罐供水12泥浆测定仪器套1比重计、失水仪、粘滞系数测量仪13对讲机GP885部4通讯14安全警示牌块20安全并保证本工程施工过程中所有设备仪器运转正常。三、工艺流程图及施工方法施工工序及具体操作管道安装→测量放线→三通一平→钻机就位→穿越设备进场→穿越设备安装调试→磁方位角测量→试钻→制浆→导向孔→扩孔→扩孔回拖→管道空隙内注浆→穿越设备退场(1)管道安装1)根据中国非开挖协会的《水平定向钻穿越施工规范标准》，穿越管道在轴线方向上应与穿越中心线保持一致。2)管道预制完成后，在管道下面用装土草袋垫（电缆专用滑轮）辅助管道发送，装土草袋垫间距10m。(2)测量放线1)依据设计交底，复测入、出土点标高及其距离，增补穿越中心及出、入点引桩2)绘制平面布置图，用白灰线放出入土侧，出土侧各种设备操作停放区及进场道路。(3)三通一平1)出、入土点两侧基本清理平整，从主要交通道路到两侧应达到穿越设备进场条件。2)工作坑：出入土点各挖一个工作坑，规格为长*宽*高=3M*2M*2M3）泥浆坑：出入点工作坑旁各挖一个泥浆坑,规格为长*宽*高=4M*4M*3M4）施工用电：发电机一台，配有专业人士使用。5）施工用水：用水水源就近解决。(4)钻机就位：由拖车头牵引钻机进入工作场，根据穿越中心线及入土角，调整钻机就位，钻机就位后，控向室相应就位。(5)穿越设备进场1)依据平面布置图，依次将钻机、钻杆、泥浆泵、发电机、工具房、材料房就位(6)穿越设备安装调试1)将钻机与控向室各电气线路连接，放下钻架，确定锚固坑位，用白灰标出，然后收起钻架。用单斗开挖锚固坑，将锚固箱放入坑中，然后锚固箱周围灌注C30混凝土。2)布置好现场用电线路，连接好各设备间信号线。3)各设备单机试运转，确定工作正常，各设备间通讯线路工作正常。4)所有钻具均作无损检测。(7)测量磁方位角1)用全站仪、探头(probe)作为测量仪器，发电机作为电源，根据穿越中心桩，测量穿越中心线磁方位角(azimuth)。2)测量时，数据应进行完整、准确地记录；测量完毕后对数据进行现场整理分析。如数据间有较大差异，应选点重新进行复测。3)磁方位角测量完毕后，将探头装入无磁钻铤内，并将各进下钻具(依次为：81/2"三牙轮钻头+延长短节+造斜短节+延长短节+无磁钻铤)连接安装在钻架上，把设计的穿越参数，测量的原始数据输出入计算机内，并调整好钻架角度；绘制穿越线详图，准备试钻。(8)制浆1)此次穿越土质为黄土层，土质较为疏松，根据穿越曲线设计参数，制订泥浆性能参数，泥浆在导向孔阶段，就应尽可能将孔内泥砂携带出孔外，维持孔壁的稳定，减少钻进的阻力，提高钻进的速度。2)制浆在开钻前3小时完成，以利于泥浆材料充分水化。泥浆粘度值表管径Φ（mm）不同地质泥浆粘度（s）粘土粉砂细砂中砂粗砂软岩石钻导向孔30～4040～4540～4545～5050～5545～5027330～4040～4540～4545～5050～5545～50273～42630～4040～4540～4545～5055～6050～55426～52940～4545～5045～5050～5555～6050～55529以上45～5050～5555～6555～6565～7055...
