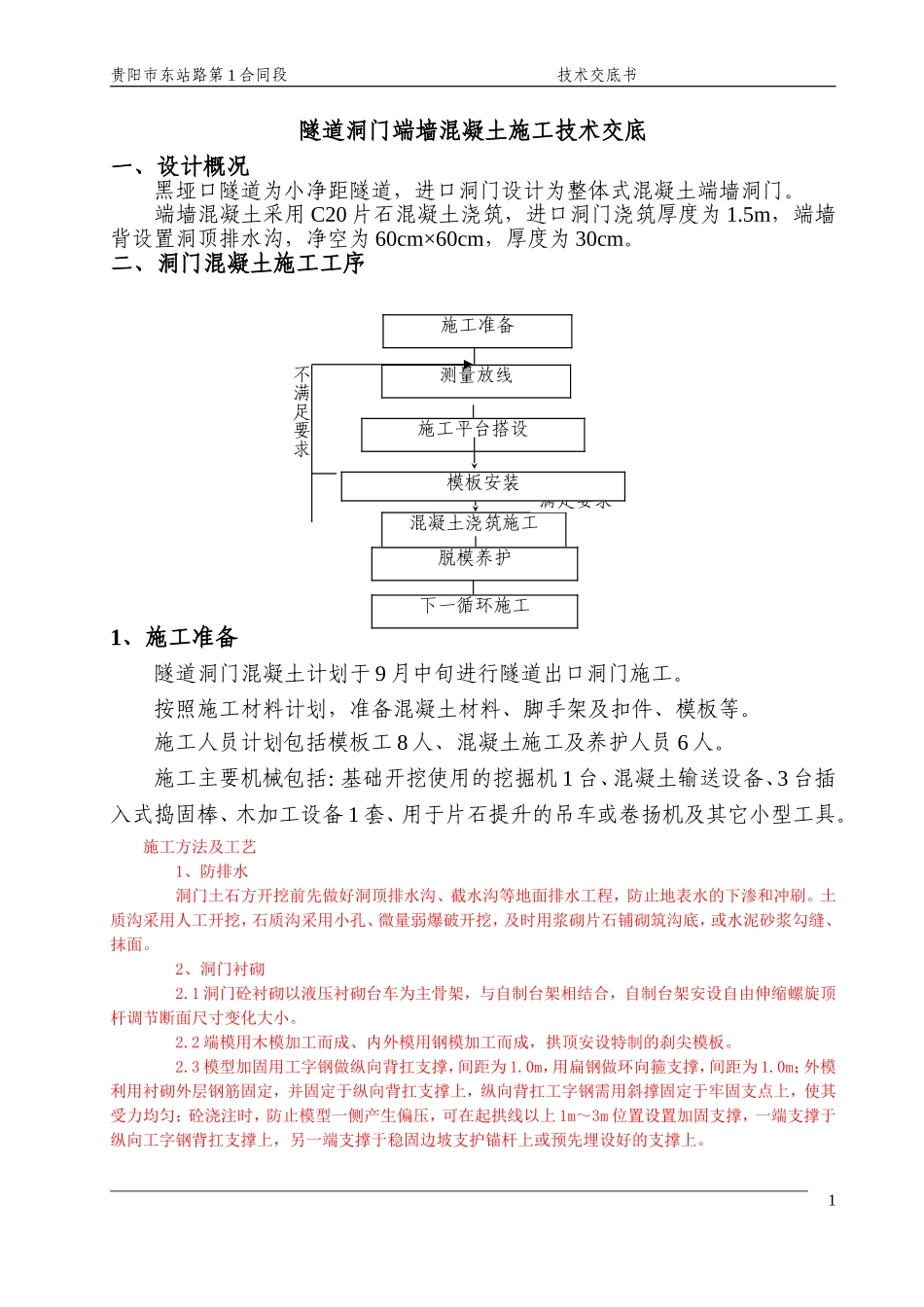

贵阳市东站路第1合同段技术交底书隧道洞门端墙混凝土施工技术交底一、设计概况黑垭口隧道为小净距隧道，进口洞门设计为整体式混凝土端墙洞门。端墙混凝土采用C20片石混凝土浇筑，进口洞门浇筑厚度为1.5m，端墙背设置洞顶排水沟，净空为60cm×60cm，厚度为30cm。二、洞门混凝土施工工序1、施工准备隧道洞门混凝土计划于9月中旬进行隧道出口洞门施工。按照施工材料计划，准备混凝土材料、脚手架及扣件、模板等。施工人员计划包括模板工8人、混凝土施工及养护人员6人。施工主要机械包括：基础开挖使用的挖掘机1台、混凝土输送设备、3台插入式捣固棒、木加工设备1套、用于片石提升的吊车或卷扬机及其它小型工具。施工方法及工艺1、防排水洞门土石方开挖前先做好洞顶排水沟、截水沟等地面排水工程，防止地表水的下渗和冲刷。土质沟采用人工开挖，石质沟采用小孔、微量弱爆破开挖，及时用浆砌片石铺砌筑沟底，或水泥砂浆勾缝、抹面。2、洞门衬砌2.1洞门砼衬砌以液压衬砌台车为主骨架，与自制台架相结合，自制台架安设自由伸缩螺旋顶杆调节断面尺寸变化大小。2.2端模用木模加工而成、内外模用钢模加工而成，拱顶安设特制的刹尖模板。2.3模型加固用工字钢做纵向背扛支撑，间距为1.0m，用扁钢做环向箍支撑，间距为1.0m；外模利用衬砌外层钢筋固定，并固定于纵向背扛支撑上，纵向背扛工字钢需用斜撑固定于牢固支点上，使其受力均匀；砼浇注时，防止模型一侧产生偏压，可在起拱线以上1m～3m位置设置加固支撑，一端支撑于纵向工字钢背扛支撑上，另一端支撑于稳固边坡支护锚杆上或预先埋设好的支撑上。1测量放线施工平台搭设混凝土浇筑施工满足要求不满足要求脱模养护下一循环施工施工准备模板安装贵阳市东站路第1合同段技术交底书2、测量放线测量放线工作的内容主要包括对端墙基础进行测量放线并打点标示、交底，以及对模板安装位置、标高等测量复核。3、施工平台搭设混凝土浇筑高度达到13m，需要搭设双排外架作为施工作业平台。1）脚手架材料脚手架采用φ48×3.5mm的无缝钢管，扣件使用可锻铸铁制作，钢管及扣件满足《钢管脚手架扣件》（GB15831）的规定。钢管的尺寸和表面质量应符合下列规定：新、旧钢管的尺寸、表面质量和外形应平直光滑，不应有裂纹、结疤、分层、错位、弯曲、行剌、压痕；钢管上严禁打孔。脚手板木、竹材料制作，每块质量不宜大于30kg。木脚手板应采用杉木或松木制作，其材料应符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。规格：7.5cm厚×20cm宽×420cm长，两端10cm漆红油漆。2）钢管脚手架工程施工技术要点A、纵向水平杆纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距1/3。搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；B、横向水平杆横向水平杆的构造应符合下列规定：双排脚手架中，靠墙一端的外伸长度不应大于0.4L，且不应大于500mm；作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；2贵阳市东站路第1合同段技术交底书单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。C、脚手板脚手板的设置应符合下列规定：作业层脚手板应铺满、铺稳，高开墙面120-150mm；木脚手板或竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺，接头处必须设两根横向水平杆，脚手板外伸长取130-150mm，两块脚手板外伸长度的和不大于300mm；...
