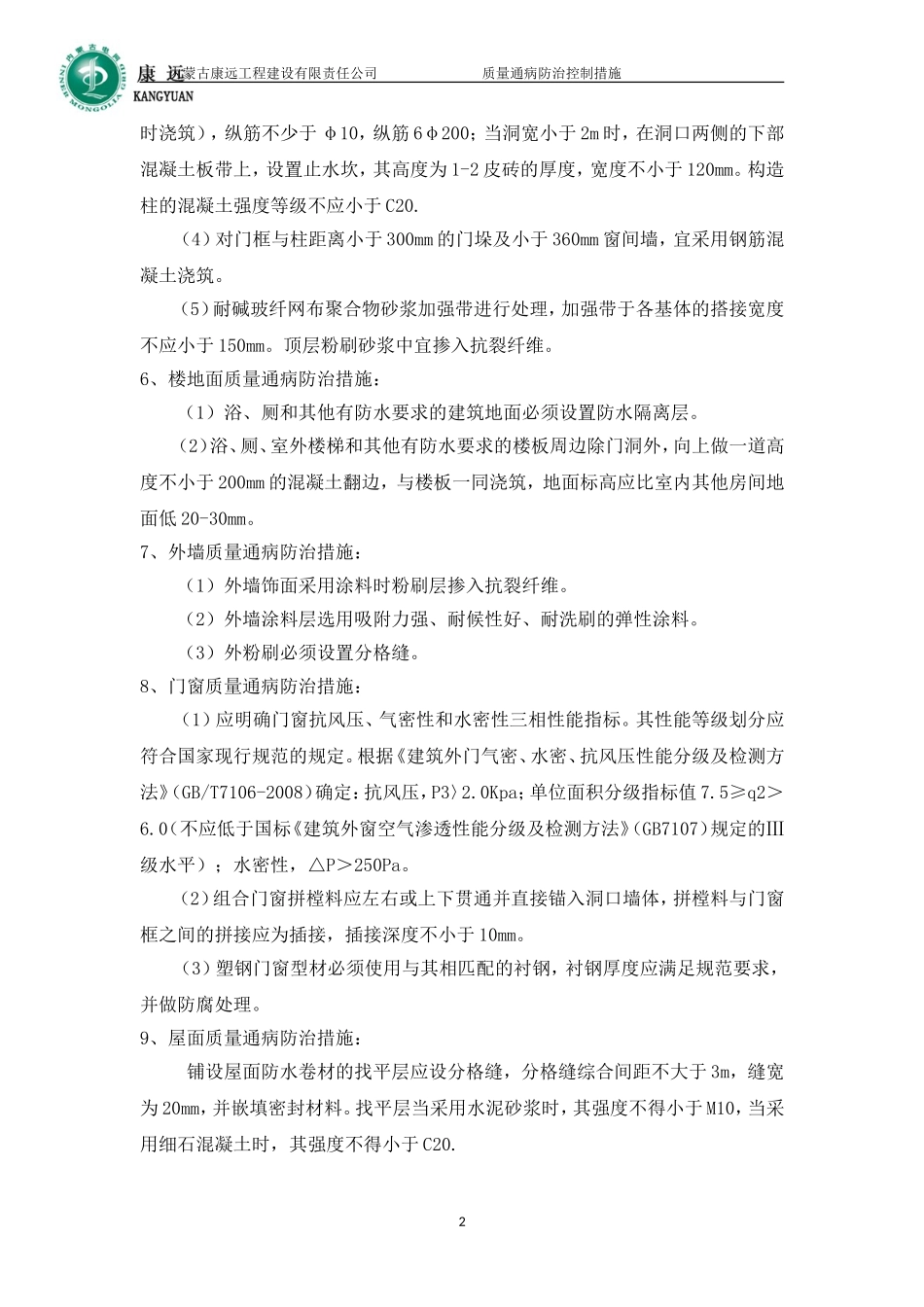

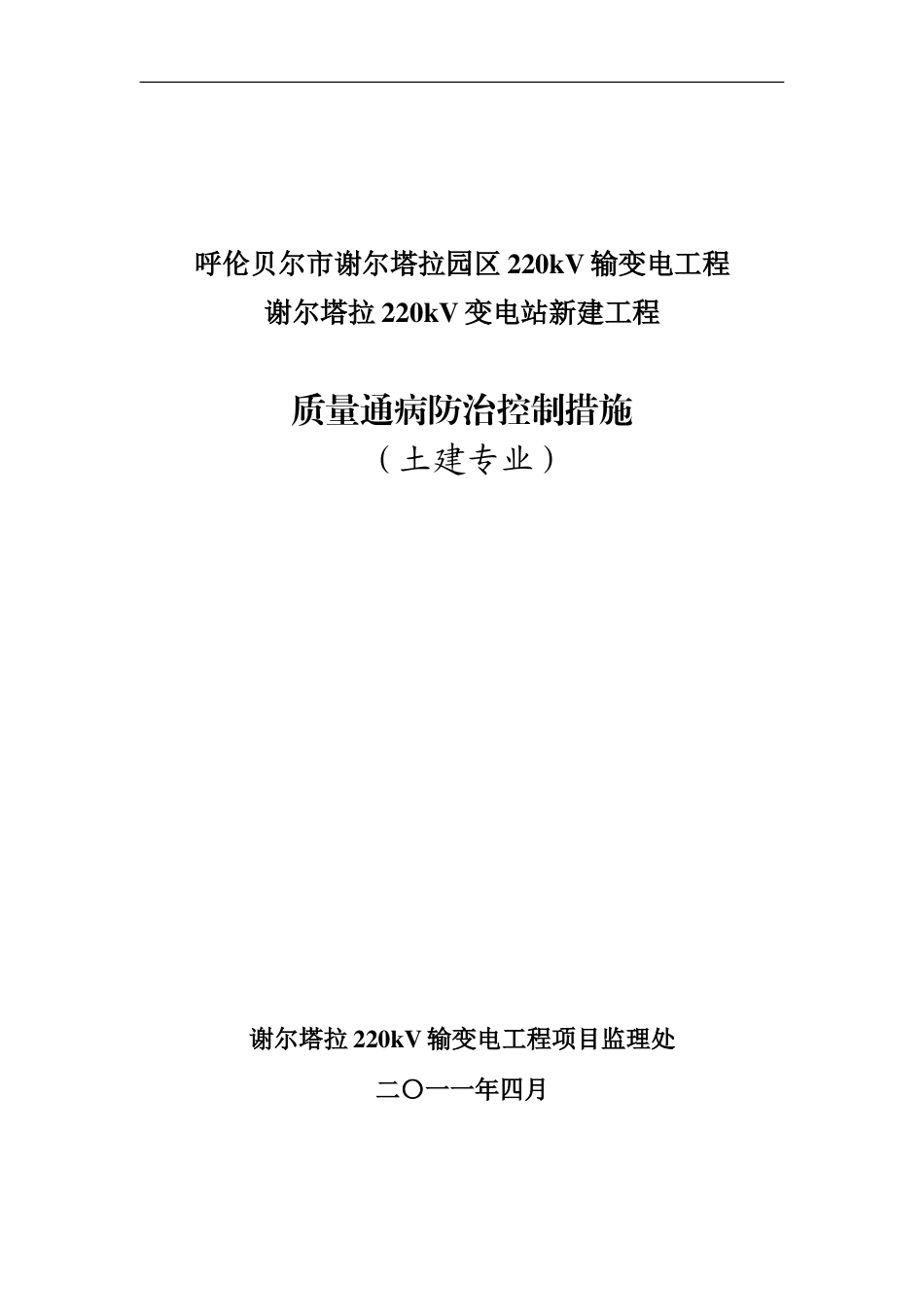

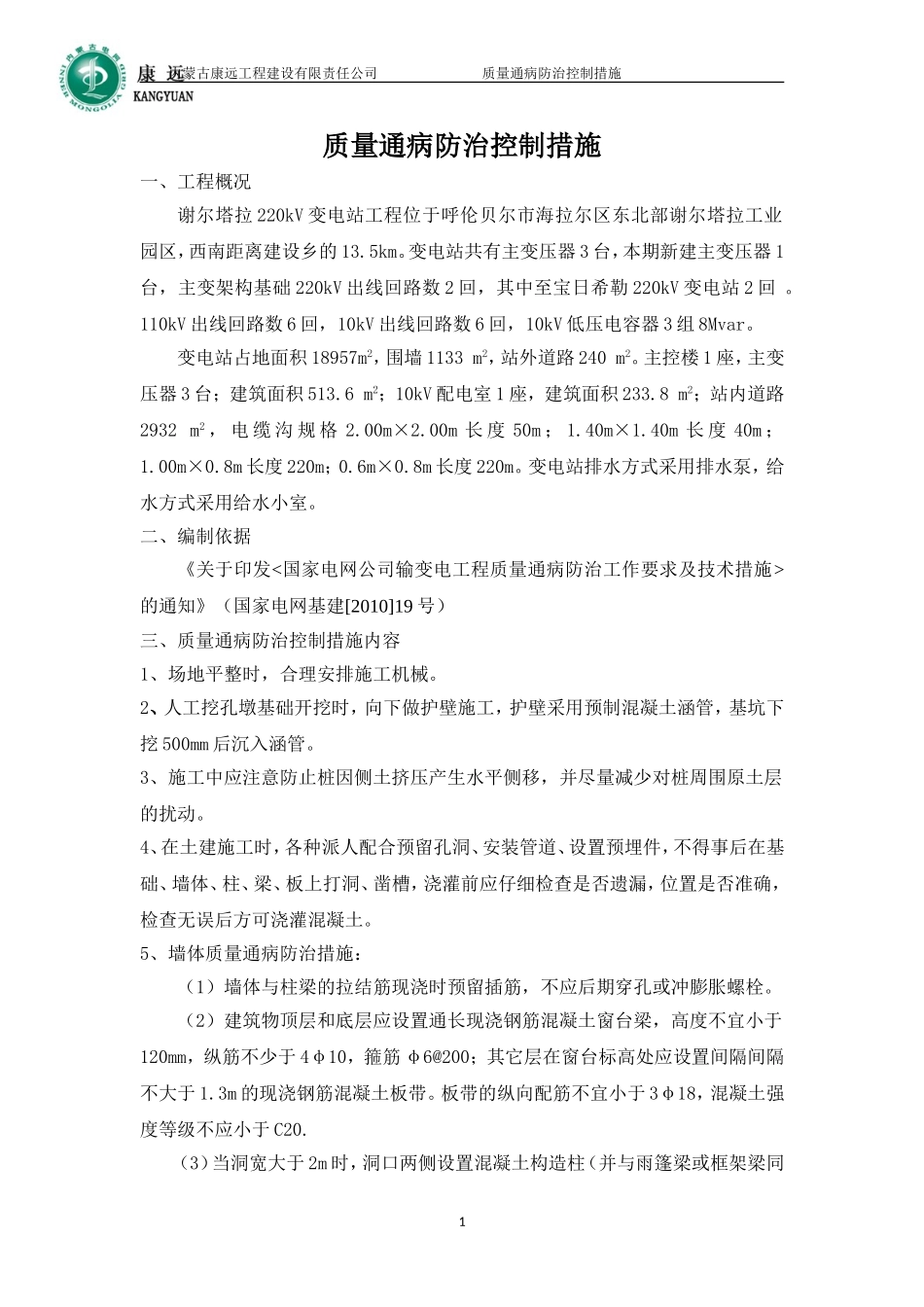

呼伦贝尔市谢尔塔拉园区220kV输变电工程谢尔塔拉220kV变电站新建工程质量通病防治控制措施（土建专业）谢尔塔拉220kV输变电工程项目监理处二〇一一年四月内蒙古康远工程建设有限责任公司质量通病防治控制措施质量通病防治控制措施一、工程概况谢尔塔拉220kV变电站工程位于呼伦贝尔市海拉尔区东北部谢尔塔拉工业园区，西南距离建设乡的13.5km。变电站共有主变压器3台，本期新建主变压器1台，主变架构基础220kV出线回路数2回，其中至宝日希勒220kV变电站2回。110kV出线回路数6回，10kV出线回路数6回，10kV低压电容器3组8Mvar。变电站占地面积18957m2，围墙1133m2，站外道路240m2。主控楼1座，主变压器3台；建筑面积513.6m2；10kV配电室1座，建筑面积233.8m2；站内道路2932m2，电缆沟规格2.00m×2.00m长度50m；1.40m×1.40m长度40m；1.00m×0.8m长度220m；0.6m×0.8m长度220m。变电站排水方式采用排水泵，给水方式采用给水小室。二、编制依据《关于印发<国家电网公司输变电工程质量通病防治工作要求及技术措施>的通知》（国家电网基建[2010]19号）三、质量通病防治控制措施内容1、场地平整时，合理安排施工机械。2、人工挖孔墩基础开挖时，向下做护壁施工，护壁采用预制混凝土涵管，基坑下挖500mm后沉入涵管。3、施工中应注意防止桩因侧土挤压产生水平侧移，并尽量减少对桩周围原土层的扰动。4、在土建施工时，各种派人配合预留孔洞、安装管道、设置预埋件，不得事后在基础、墙体、柱、梁、板上打洞、凿槽，浇灌前应仔细检查是否遗漏，位置是否准确，检查无误后方可浇灌混凝土。5、墙体质量通病防治措施：（1）墙体与柱梁的拉结筋现浇时预留插筋，不应后期穿孔或冲膨胀螺栓。（2）建筑物顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于120mm，纵筋不少于4φ10，箍筋φ6@200；其它层在窗台标高处应设置间隔间隔不大于1.3m的现浇钢筋混凝土板带。板带的纵向配筋不宜小于3φ18，混凝土强度等级不应小于C20.（3）当洞宽大于2m时，洞口两侧设置混凝土构造柱（并与雨篷梁或框架梁同1内蒙古康远工程建设有限责任公司质量通病防治控制措施时浇筑），纵筋不少于φ10，纵筋6φ200；当洞宽小于2m时，在洞口两侧的下部混凝土板带上，设置止水坎，其高度为1-2皮砖的厚度，宽度不小于120mm。构造柱的混凝土强度等级不应小于C20.（4）对门框与柱距离小于300mm的门垛及小于360mm窗间墙，宜采用钢筋混凝土浇筑。（5）耐碱玻纤网布聚合物砂浆加强带进行处理，加强带于各基体的搭接宽度不应小于150mm。顶层粉刷砂浆中宜掺入抗裂纤维。6、楼地面质量通病防治措施：（1）浴、厕和其他有防水要求的建筑地面必须设置防水隔离层。（2）浴、厕、室外楼梯和其他有防水要求的楼板周边除门洞外，向上做一道高度不小于200mm的混凝土翻边，与楼板一同浇筑，地面标高应比室内其他房间地面低20-30mm。7、外墙质量通病防治措施：（1）外墙饰面采用涂料时粉刷层掺入抗裂纤维。（2）外墙涂料层选用吸附力强、耐候性好、耐洗刷的弹性涂料。（3）外粉刷必须设置分格缝。8、门窗质量通病防治措施：（1）应明确门窗抗风压、气密性和水密性三相性能指标。其性能等级划分应符合国家现行规范的规定。根据《建筑外门气密、水密、抗风压性能分级及检测方法》（GB/T7106-2008）确定：抗风压，P3〉2.0Kpa；单位面积分级指标值7.5≥q2＞6.0（不应低于国标《建筑外窗空气渗透性能分级及检测方法》（GB7107）规定的Ⅲ级水平）；水密性，△P＞250Pa。（2）组合门窗拼樘料应左右或上下贯通并直接锚入洞口墙体，拼樘料与门窗框之间的拼接应为插接，插接深度不小于10mm。（3）塑钢门窗型材必须使用与其相匹配的衬钢，衬钢厚度应满足规范要求，并做防腐处理。9、屋面质量通病防治措施：铺设屋面防水卷材的找平层应设分格缝，分格缝综合间距不大于3m，缝宽为20mm，并嵌填密封材料。找平层当采用水泥砂浆时，其强度不得小于M10，当采用细石混凝土时，其强度不得小于C20.2内蒙古康远工程建设有限责任公司质量通病防治控制措施10、楼梯、栏杆、台阶质量通病防治措施：（1）楼梯梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽...
