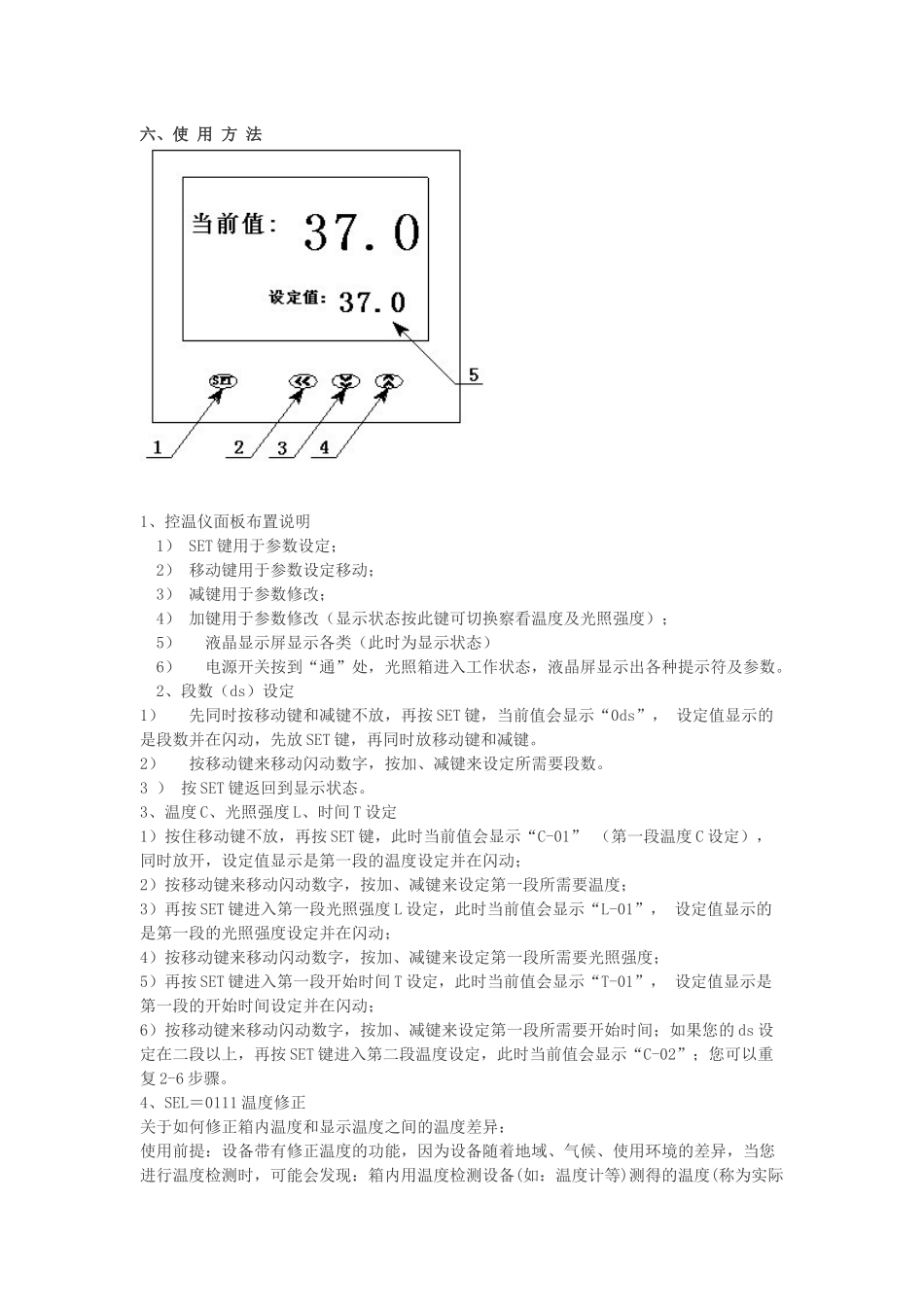

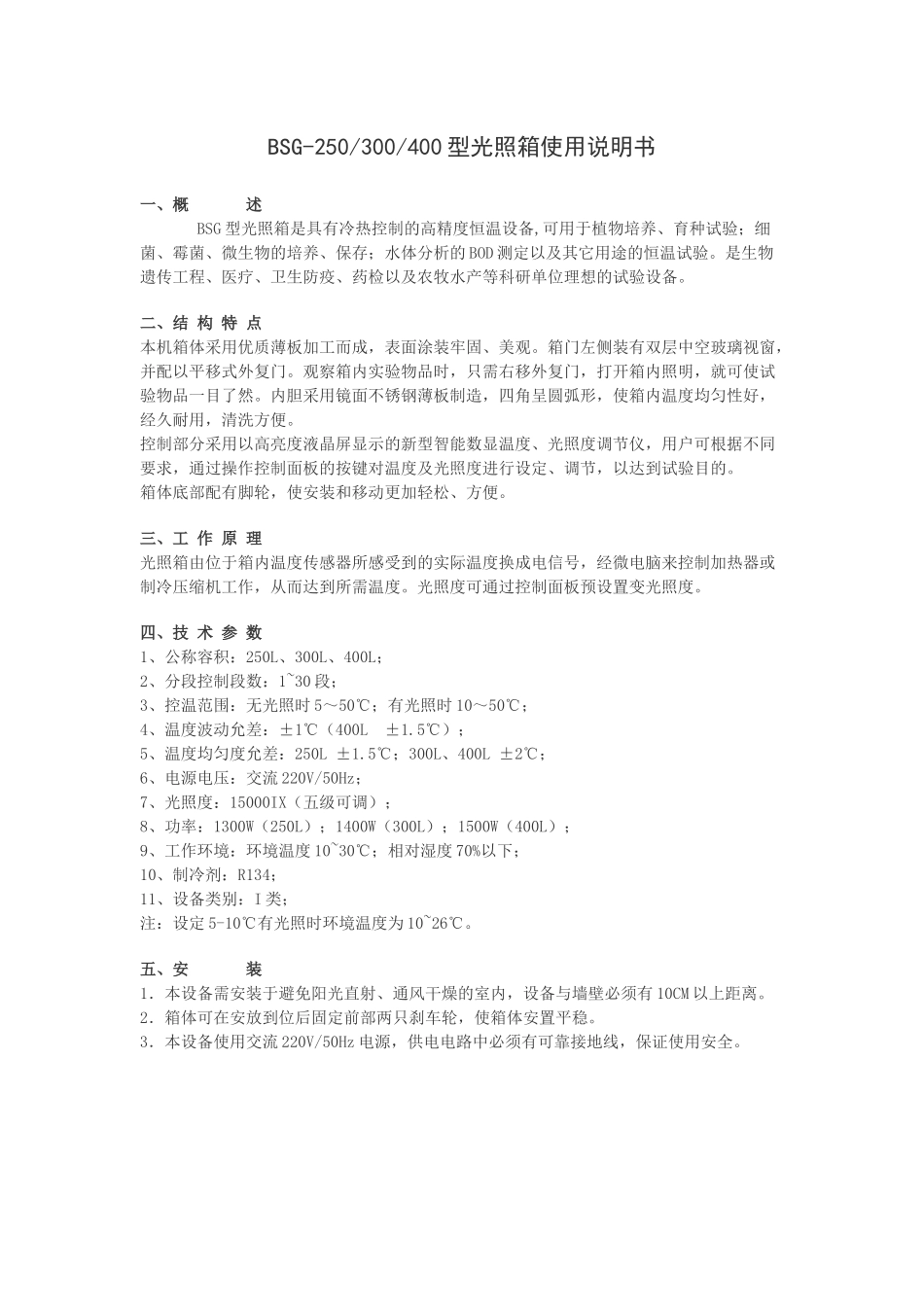

BSG-250/300/400型光照箱使用说明书一、概述BSG型光照箱是具有冷热控制的高精度恒温设备,可用于植物培养、育种试验;细菌、霉菌、微生物的培养、保存;水体分析的BOD测定以及其它用途的恒温试验。是生物遗传工程、医疗、卫生防疫、药检以及农牧水产等科研单位理想的试验设备。二、结构特点本机箱体采用优质薄板加工而成,表面涂装牢固、美观。箱门左侧装有双层中空玻璃视窗,并配以平移式外复门。观察箱内实验物品时,只需右移外复门,打开箱内照明,就可使试验物品一目了然。内胆采用镜面不锈钢薄板制造,四角呈圆弧形,使箱内温度均匀性好,经久耐用,清洗方便。控制部分采用以高亮度液晶屏显示的新型智能数显温度、光照度调节仪,用户可根据不同要求,通过操作控制面板的按键对温度及光照度进行设定、调节,以达到试验目的。箱体底部配有脚轮,使安装和移动更加轻松、方便。三、工作原理光照箱由位于箱内温度传感器所感受到的实际温度换成电信号,经微电脑来控制加热器或制冷压缩机工作,从而达到所需温度。光照度可通过控制面板预设置变光照度。四、技术参数1、公称容积:250L、300L、400L;2、分段控制段数:1~30段;3、控温范围:无光照时5~50℃;有光照时10~50℃;4、温度波动允差:±1℃(400L±1.5℃);5、温度均匀度允差:250L±1.5℃;300L、400L±2℃;6、电源电压:交流220V/50Hz;7、光照度:15000IX(五级可调);8、功率:1300W(250L);1400W(300L);1500W(400L);9、工作环境:环境温度10~30℃;相对湿度70%以下;10、制冷剂:R134;11、设备类别:I类;注:设定5-10℃有光照时环境温度为10~26℃。五、安装1.本设备需安装于避免阳光直射、通风干燥的室内,设备与墙壁必须有10CM以上距离。2.箱体可在安放到位后固定前部两只刹车轮,使箱体安置平稳。3.本设备使用交流220V/50Hz电源,供电电路中必须有可靠接地线,保证使用安全。六、使用方法1、控温仪面板布置说明1)SET键用于参数设定;2)移动键用于参数设定移动;3)减键用于参数修改;4)加键用于参数修改(显示状态按此键可切换察看温度及光照强度);5)液晶显示屏显示各类(此时为显示状态)6)电源开关按到“通”处,光照箱进入工作状态,液晶屏显示出各种提示符及参数。2、段数(ds)设定1)先同时按移动键和减键不放,再按SET键,当前值会显示“0ds”,设定值显示的是段数并在闪动,先放SET键,再同时放移动键和减键。2)按移动键来移动闪动数字,按加、减键来设定所需要段数。3)按SET键返回到显示状态。3、温度C、光照强度L、时间T设定1)按住移动键不放,再按SET键,此时当前值会显示“C-01”(第一段温度C设定),同时放开,设定值显示是第一段的温度设定并在闪动;2)按移动键来移动闪动数字,按加、减键来设定第一段所需要温度;3)再按SET键进入第一段光照强度L设定,此时当前值会显示“L-01”,设定值显示的是第一段的光照强度设定并在闪动;4)按移动键来移动闪动数字,按加、减键来设定第一段所需要光照强度;5)再按SET键进入第一段开始时间T设定,此时当前值会显示“T-01”,设定值显示是第一段的开始时间设定并在闪动;6)按移动键来移动闪动数字,按加、减键来设定第一段所需要开始时间;如果您的ds设定在二段以上,再按SET键进入第二段温度设定,此时当前值会显示“C-02”;您可以重复2-6步骤。4、SEL=0111温度修正关于如何修正箱内温度和显示温度之间的温度差异:使用前提:设备带有修正温度的功能,因为设备随着地域、气候、使用环境的差异,当您进行温度检测时,可能会发现:箱内用温度检测设备(如:温度计等)测得的温度(称为实际温度)与温度控制仪显示的温度(称为显示温度)不相吻合或者有较大的差异,此时可以进行温度修正调节。1)、在显示状态时,按“SET”键,当前值显示SEL状态,用移动键来移动闪动数字,按加、减键来设定设定值为“0111”。2)、再按“SET”键,进入温度参数修正模式,当前值显示为“1SC”。3)、用移动键来移动闪动数字,按加、减键来修正温度。4)、修正好以后,再按住“SET”键,当前值显示“1HL”,为温度斜率修正设定,不要改变默认值(1000...
