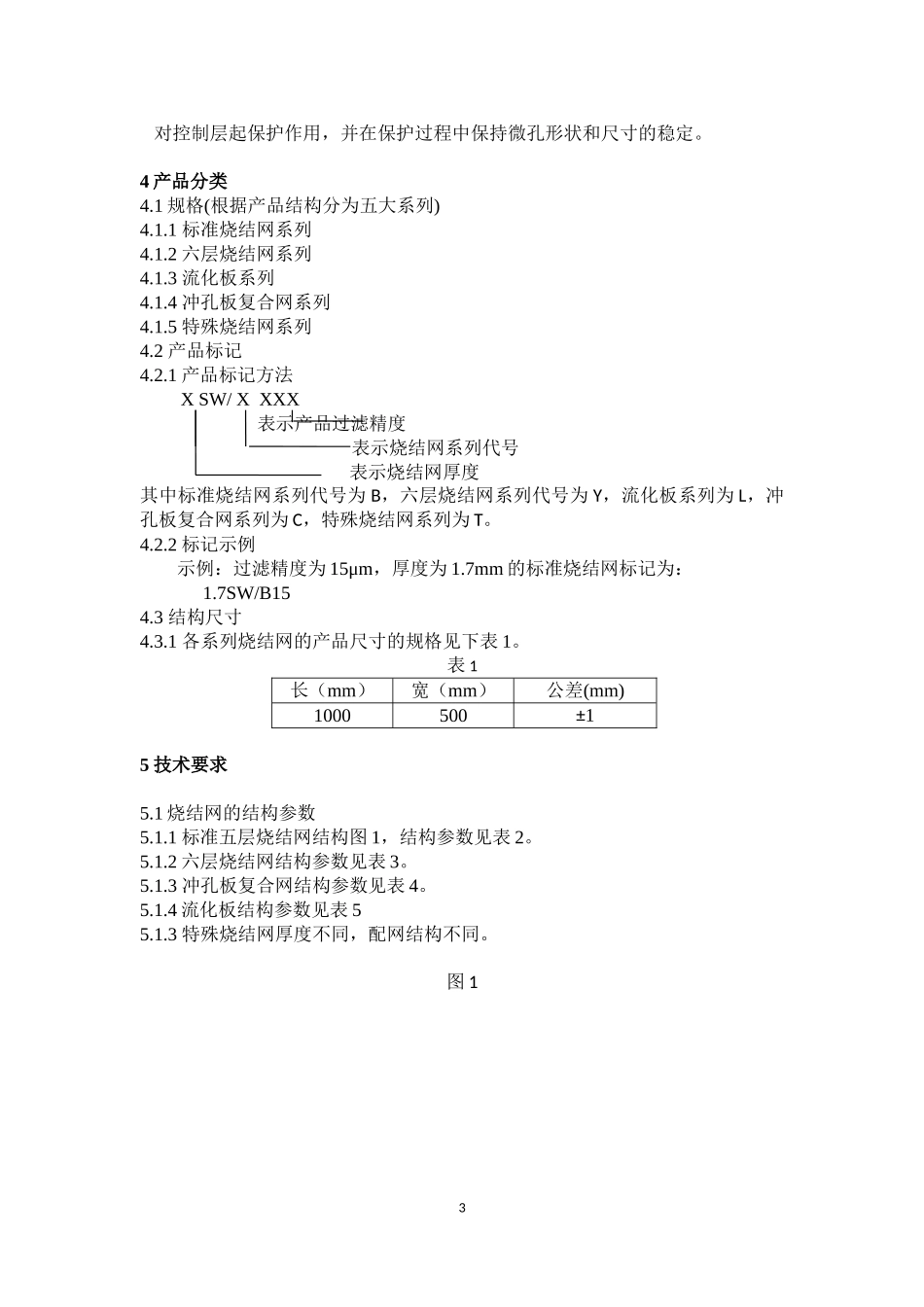

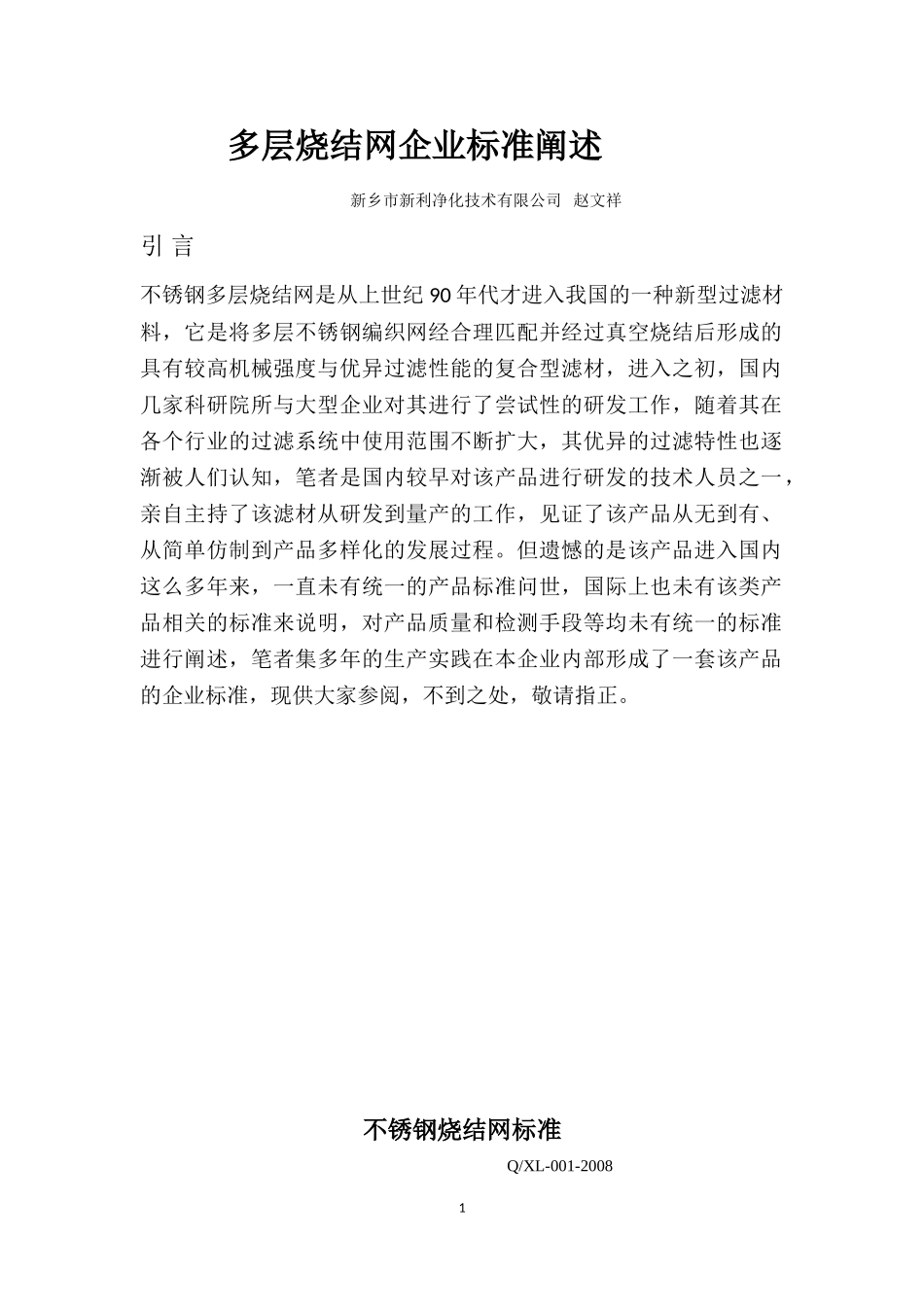

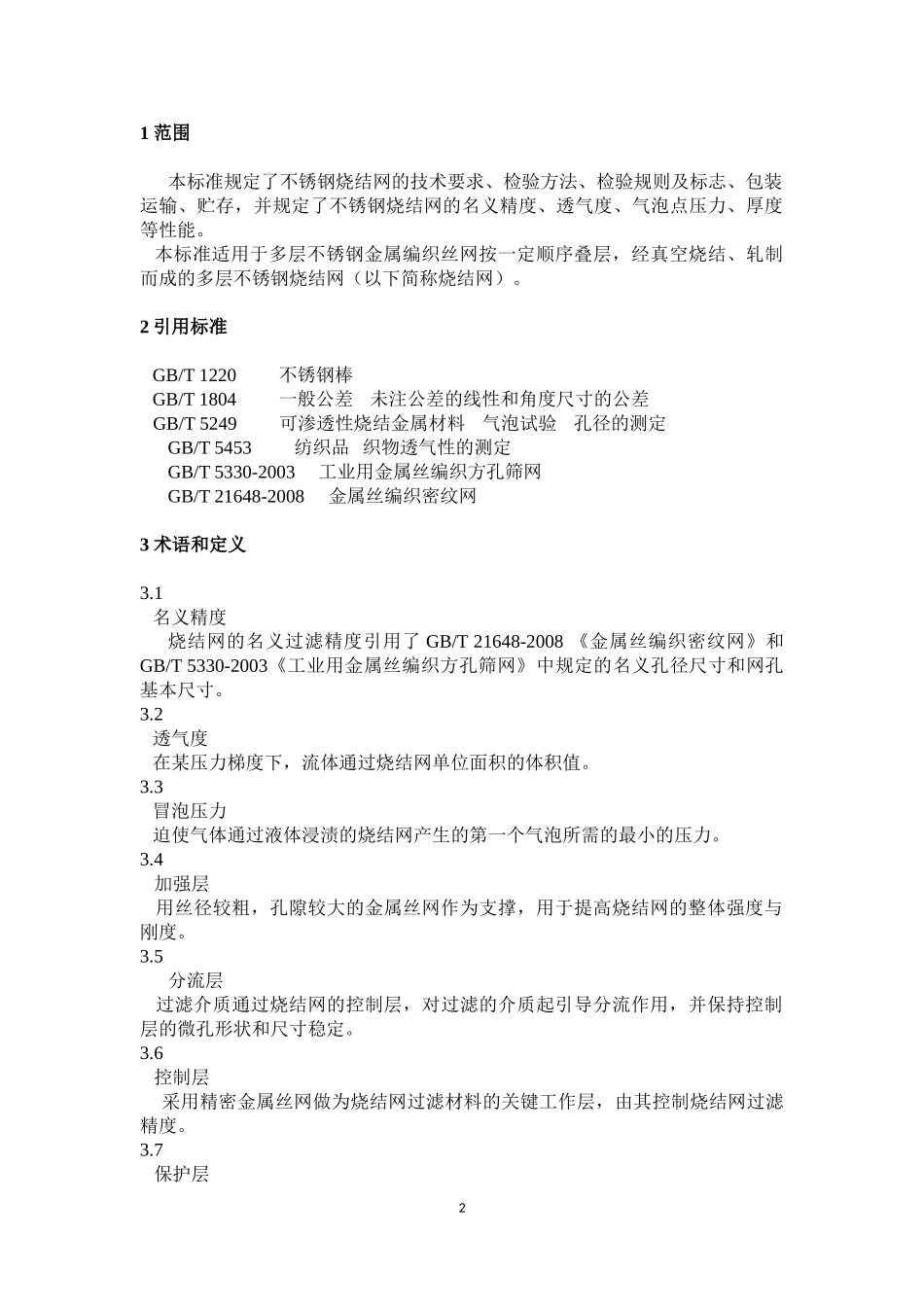

多层烧结网企业标准阐述新乡市新利净化技术有限公司赵文祥引言不锈钢多层烧结网是从上世纪90年代才进入我国的一种新型过滤材料，它是将多层不锈钢编织网经合理匹配并经过真空烧结后形成的具有较高机械强度与优异过滤性能的复合型滤材，进入之初，国内几家科研院所与大型企业对其进行了尝试性的研发工作，随着其在各个行业的过滤系统中使用范围不断扩大，其优异的过滤特性也逐渐被人们认知，笔者是国内较早对该产品进行研发的技术人员之一，亲自主持了该滤材从研发到量产的工作，见证了该产品从无到有、从简单仿制到产品多样化的发展过程。但遗憾的是该产品进入国内这么多年来，一直未有统一的产品标准问世，国际上也未有该类产品相关的标准来说明，对产品质量和检测手段等均未有统一的标准进行阐述，笔者集多年的生产实践在本企业内部形成了一套该产品的企业标准，现供大家参阅，不到之处，敬请指正。不锈钢烧结网标准Q/XL-001-200811范围本标准规定了不锈钢烧结网的技术要求、检验方法、检验规则及标志、包装运输、贮存，并规定了不锈钢烧结网的名义精度、透气度、气泡点压力、厚度等性能。本标准适用于多层不锈钢金属编织丝网按一定顺序叠层，经真空烧结、轧制而成的多层不锈钢烧结网（以下简称烧结网）。2引用标准GB/T1220不锈钢棒GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T5249可渗透性烧结金属材料气泡试验孔径的测定GB/T5453纺织品织物透气性的测定GB/T5330-2003工业用金属丝编织方孔筛网GB/T21648-2008金属丝编织密纹网3术语和定义3.1名义精度烧结网的名义过滤精度引用了GB/T21648-2008《金属丝编织密纹网》和GB/T5330-2003《工业用金属丝编织方孔筛网》中规定的名义孔径尺寸和网孔基本尺寸。3.2透气度在某压力梯度下，流体通过烧结网单位面积的体积值。3.3冒泡压力迫使气体通过液体浸渍的烧结网产生的第一个气泡所需的最小的压力。3.4加强层用丝径较粗，孔隙较大的金属丝网作为支撑，用于提高烧结网的整体强度与刚度。3.5分流层过滤介质通过烧结网的控制层，对过滤的介质起引导分流作用，并保持控制层的微孔形状和尺寸稳定。3.6控制层采用精密金属丝网做为烧结网过滤材料的关键工作层，由其控制烧结网过滤精度。3.7保护层2对控制层起保护作用，并在保护过程中保持微孔形状和尺寸的稳定。4产品分类4.1规格(根据产品结构分为五大系列)4.1.1标准烧结网系列4.1.2六层烧结网系列4.1.3流化板系列4.1.4冲孔板复合网系列4.1.5特殊烧结网系列4.2产品标记4.2.1产品标记方法XSW/XXXX表示产品过滤精度表示烧结网系列代号表示烧结网厚度其中标准烧结网系列代号为B，六层烧结网系列代号为Y，流化板系列为L，冲孔板复合网系列为C，特殊烧结网系列为T。4.2.2标记示例示例：过滤精度为15μm，厚度为1.7mm的标准烧结网标记为：1.7SW/B154.3结构尺寸4.3.1各系列烧结网的产品尺寸的规格见下表1。表1长（mm）宽（mm）公差(mm)1000500±15技术要求5.1烧结网的结构参数5.1.1标准五层烧结网结构图1，结构参数见表2。5.1.2六层烧结网结构参数见表3。5.1.3冲孔板复合网结构参数见表4。5.1.4流化板结构参数见表55.1.3特殊烧结网厚度不同，配网结构不同。图13表2标准五层烧结网结构参数型号名义精度(μm)绝对精度(μm)加强层加强层分流层控制层保护层厚度(mm)基本值偏差1.7SWB116-712×64/0.63×0.42.64×12/0.63×0.420.15/0.1-------------0.15/0.11.7±0.051.7SWB228-9-------------1.7SWB5511-13-------------1.7SWB101016-18-------------1.7SWB151524-26-------------1.7SWB202028-32-------------1.7SWB252534-36-------------1.7SWB303040-45-------------1.7SWB404050-55-------------1.7SWB505071-80-------------1.7SWB707086-95-------------1.7SWB100100110-120-------------表3六层烧结网结构参数4表4冲孔板复合网结构参数型号过滤精度（μm)加强层分流层分流层控制层保护层XSW/C2525冲孔板20目100目500目100目XSW/C3434400目XSW/C434380目350目XSW/C4444325目XSW/C6262250目XSW/C7777200目XSW/C109109150目XSW/C15215220目100目XSW/C24024080目XSW/C25025060目XSW/C41041040目...
