南航大工程材料学习题VIP免费

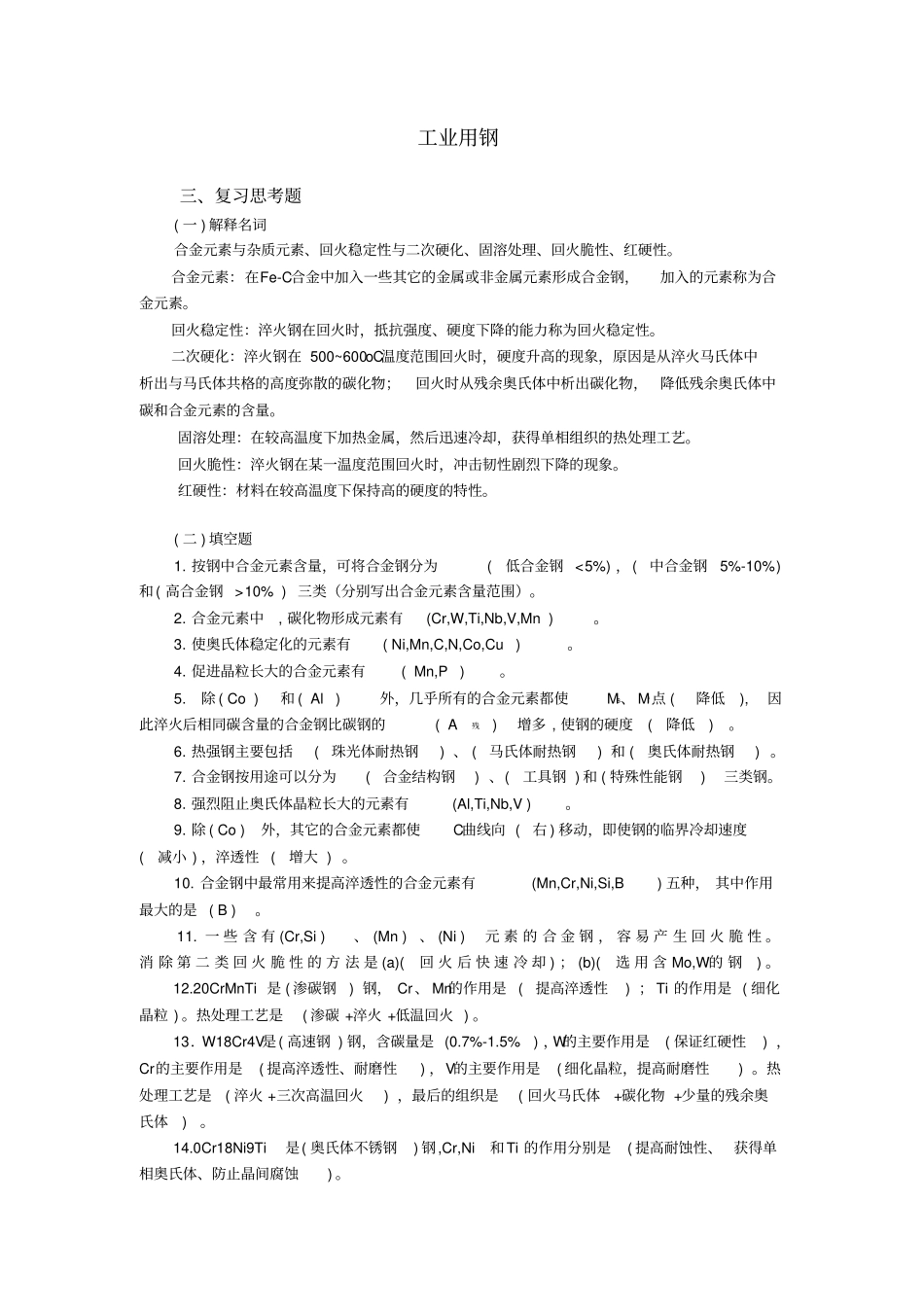

工业用钢三、复习思考题(一)解释名词合金元素与杂质元素、回火稳定性与二次硬化、固溶处理、回火脆性、红硬性。合金元素：在Fe-C合金中加入一些其它的金属或非金属元素形成合金钢，加入的元素称为合金元素。回火稳定性：淬火钢在回火时，抵抗强度、硬度下降的能力称为回火稳定性。二次硬化：淬火钢在500~600oC温度范围回火时，硬度升高的现象，原因是从淬火马氏体中析出与马氏体共格的高度弥散的碳化物；回火时从残余奥氏体中析出碳化物，降低残余奥氏体中碳和合金元素的含量。固溶处理：在较高温度下加热金属，然后迅速冷却，获得单相组织的热处理工艺。回火脆性：淬火钢在某一温度范围回火时，冲击韧性剧烈下降的现象。红硬性：材料在较高温度下保持高的硬度的特性。(二)填空题1.按钢中合金元素含量，可将合金钢分为(低合金钢<5%)，(中合金钢5%-10%)和(高合金钢>10%)三类（分别写出合金元素含量范围）。2.合金元素中,碳化物形成元素有(Cr,W,Ti,Nb,V,Mn)。3.使奥氏体稳定化的元素有(Ni,Mn,C,N,Co,Cu)。4.促进晶粒长大的合金元素有(Mn,P)。5.除(Co)和(Al)外，几乎所有的合金元素都使Ms、Mf点(降低),因此淬火后相同碳含量的合金钢比碳钢的(A残)增多,使钢的硬度(降低)。6.热强钢主要包括(珠光体耐热钢)、(马氏体耐热钢)和(奥氏体耐热钢)。7.合金钢按用途可以分为(合金结构钢)、(工具钢)和(特殊性能钢)三类钢。8.强烈阻止奥氏体晶粒长大的元素有(Al,Ti,Nb,V)。9.除(Co)外，其它的合金元素都使C曲线向(右)移动，即使钢的临界冷却速度(减小)，淬透性(增大)。10.合金钢中最常用来提高淬透性的合金元素有(Mn,Cr,Ni,Si,B)五种，其中作用最大的是(B)。11.一些含有(Cr,Si)、(Mn)、(Ni)元素的合金钢，容易产生回火脆性。消除第二类回火脆性的方法是(a)(回火后快速冷却)；(b)(选用含Mo,W的钢)。12.20CrMnTi是(渗碳钢)钢，Cr、Mn的作用是(提高淬透性)；Ti的作用是(细化晶粒)。热处理工艺是(渗碳+淬火+低温回火)。13．W18Cr4V是(高速钢)钢，含碳量是(0.7%-1.5%)，W的主要作用是(保证红硬性)，Cr的主要作用是(提高淬透性、耐磨性)，V的主要作用是(细化晶粒，提高耐磨性)。热处理工艺是(淬火+三次高温回火)，最后的组织是(回火马氏体+碳化物+少量的残余奥氏体)。14.0Cr18Ni9Ti是(奥氏体不锈钢)钢,Cr,Ni和Ti的作用分别是(提高耐蚀性、获得单相奥氏体、防止晶间腐蚀)。15.金属材料中能有效地阻止位错运动的方法有(细晶强化)、(固溶强化)、(位错强化)和(第二相强化)四种，因而(马氏体)相变和(回火)转变是钢中最有效、最经济的综合强化手段。16.从合金化的角度出发，提高钢的耐蚀性的主要途径有：(a)(提高金属基体电极电位)，(b)(形成单相组织),(c)(表面形成钝化膜)。17.钢的淬透性主要决定于(合金元素)，钢的淬硬性主要决定于(含碳量)。18．拖拉机和坦克履带板受到严重的磨损及强烈的冲击，应选用(渗氮钢)钢，采用(调质处理+渗氮)处理。(三)是非题1.所有的合金元素都能提高钢的淬透性。(×)2.调质钢的合金化主要是考虑提高其红硬性。(×)3.合金元素对钢的强化效果主要是固溶强化。(×)4.T8钢比T12和40钢有更好的淬透性和淬硬性。(×)5.提高奥氏体不锈钢的强度，只能采用冷塑性变形予以强化。(?)6.高速钢反复锻造是为了打碎鱼骨状共晶莱氏体，使其均匀分布于基体中。(?)7.T8与20MnVB相比，淬硬性和淬透性都较低。(?)8.18-4-1高速钢采用很高温度淬火，其目的是使碳化物尽可能多的溶入奥氏体中，从而提高钢的红硬性。(?)9.奥氏体不锈钢的热处理工艺是淬火后稳定化处理。(×)10.所有的合金元素均使Ms、Mf下降。(×)11.20CrMnTi与1Crl8Ni9Ti中的Ti都是起细化晶粒的作用。(×)12．4Crl3钢的耐蚀性不如1Crl3钢。(?)(四)选择题1．钢的淬透性主要取决于：(C)(a)含碳量；(b)冷却介质；（C）合金元素。2．钢的淬硬性主要取决于：(a)(a)含碳量；(b)冷却介质;(c)合金元素。3．要制造直径25mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用：(c)(a)45钢经正火处理；(b)60Si2Mn钢经淬火和中温回火;(c)40Cr钢经调质处理。4．制造手用锯条应当选用：(a)(a)T12钢经淬火和低温回火;(b)Cr12Mo钢经淬火和低温回火：(...
