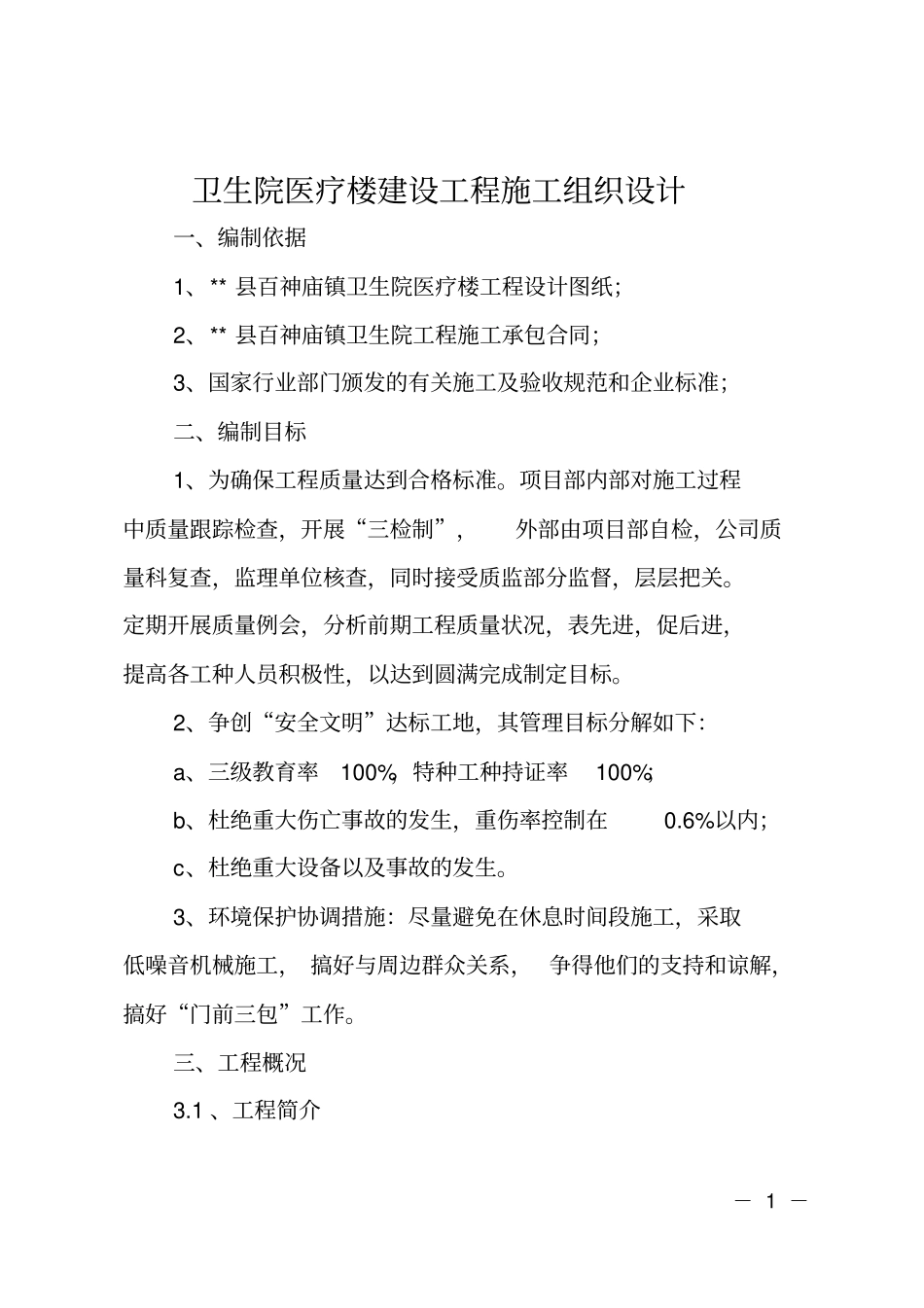

－1－卫生院医疗楼建设工程施工组织设计一、编制依据1、**县百神庙镇卫生院医疗楼工程设计图纸；2、**县百神庙镇卫生院工程施工承包合同；3、国家行业部门颁发的有关施工及验收规范和企业标准；二、编制目标1、为确保工程质量达到合格标准。项目部内部对施工过程中质量跟踪检查，开展“三检制”，外部由项目部自检，公司质量科复查，监理单位核查，同时接受质监部分监督，层层把关。定期开展质量例会，分析前期工程质量状况，表先进，促后进，提高各工种人员积极性，以达到圆满完成制定目标。2、争创“安全文明”达标工地，其管理目标分解如下：a、三级教育率100%，特种工种持证率100%；b、杜绝重大伤亡事故的发生，重伤率控制在0.6%以内；c、杜绝重大设备以及事故的发生。3、环境保护协调措施：尽量避免在休息时间段施工，采取低噪音机械施工，搞好与周边群众关系，争得他们的支持和谅解，搞好“门前三包”工作。三、工程概况3.1、工程简介－2－本工程系**县百神庙医院医疗楼，图纸由**县勘察设计室设计，经六安市建筑工程施工图设计文件审查中心审查批准。工程地处百庙神镇卫生院院内，建筑面积1250㎡，主体三层，砖混架式结构建筑，抗震设防烈度7度，设计使用年限50年，由**县第二建筑工程公司承建。3.2、建筑设计简介⑴室外工程①散水宽1000mm，做法见**01J-307，温度缝按规范设置；②室外台阶做法见**01J-307；③室外花台做法见**01J-307，花台高÷50；④坡道做法见**01J-307，接缝用1：2沥青砂浆嵌缝；⑤室外标高-0.60m。⑵外墙饰面（具体部位详见建筑立面图标注）外墙乳胶漆局部为外墙砖⑶内墙饰面内墙面是乳胶漆（男女厕所及洗浴室为白色次瓷砖、产房手术室为蓝色瓷砖）⑷顶棚为水泥石灰砂浆面⑸楼地面为现浇水磨石地面（其中房间为水泥砂桨面）－3－⑹门窗做法本门详见**87J-603民用木门，普通胶合板门，所有内门均应设置门套，为浅灰色中等调和漆，窗及门连窗为壁厚1.2厚铝合金窗，玻璃净片厚6mm。详见**97J-706，铝合**及窗与墙身交接处除用弹性材料填嵌严密外，外侧用防水硅胺密封以防渗水。⑺防水做法本工程属1级防水，防水层耐用年限5年，一道防水设防。①屋面防水层做法（位置见平面，剖面图注）A、3厚SBS改性沥青防水卷材（聚脂胎）防水层B、20厚1：3水泥砂浆找平层C、35厚挤塑聚苯乙烯泡沫塑料板保温层D、1：8水泥膨胀珍珠岩找坡②卫生间、污洗间等有水房间防水做法A、卫生间底板，10厚1：3水泥砂浆找平层；B、外刷水泥防水涂料**（沿墙脚上翻200）；墙体底部四周除门洞口处做200厚C20阳台砼；C、面层用10厚1：2防水砂浆贴防滑地砖。3.3、结构设计简介⑴基础持力层为2层粘土层，fak=270KB；基础埋深由-2m，－4－采用双控，必须进入粘土层内200mm。⑵建筑材料①混凝土等级基础垫层C15；基础圈梁C25。墙体材料±0.000以下墙体采用MU10砖，M10砂浆砌筑。±0.000采用MU10机制粘土砖、M7.5混合砂浆砌筑，二屋以上为M5混合砂浆砌筑。（坡屋面墙体为M7.5混合砂浆）③钢筋A、φ为HPB235级钢筋，FY=210N/MM2；φ为HPB335级钢筋，FY=300N/MM2。B、钢筋的锚固长度、搭接长度、保护层厚度，详见03G101图集和结构设计总说明规定。四、工程中技术关键控制点以及特殊过程确认1、工程测量定位质量控制点：标准轴线桩、水平桩、**板、定位轴线、标高等。2、地基基础的质量控制：基础的截面尺寸、标高、中心线、柱基、地圈梁、砼振捣密实性、钢筋保护层。3、砼工程的质量控制：原材料的质量、配合比设计、原材料计量、坍落度、砼振捣、外观观感。－5－4、钢筋工程的质量控制：钢筋原材料的质量、加工成型、安装、焊接、搭接锚固长度等。5、模板工程的质量控制：截面尺寸、标高、预埋件位置、预留孔尺寸位置、模板强度及稳定性等。6、砖砌体工程：砖块原材料、砂浆强度、垂直度、平整度、砂浆饱满度以及构造柱、拉结筋间距长度。7、门窗的质量控制：原材料、制件安装、框与结构体的防腐、间隙填充连接点。8、屋面、卫生间、防水控制、防水材料质量、防水层厚度、粘接、细部构造、试水。9、装饰工程质量控制：材料质量、基层处理、构造层间粘接牢固等。10、水、电安装质量控制：原材料...
