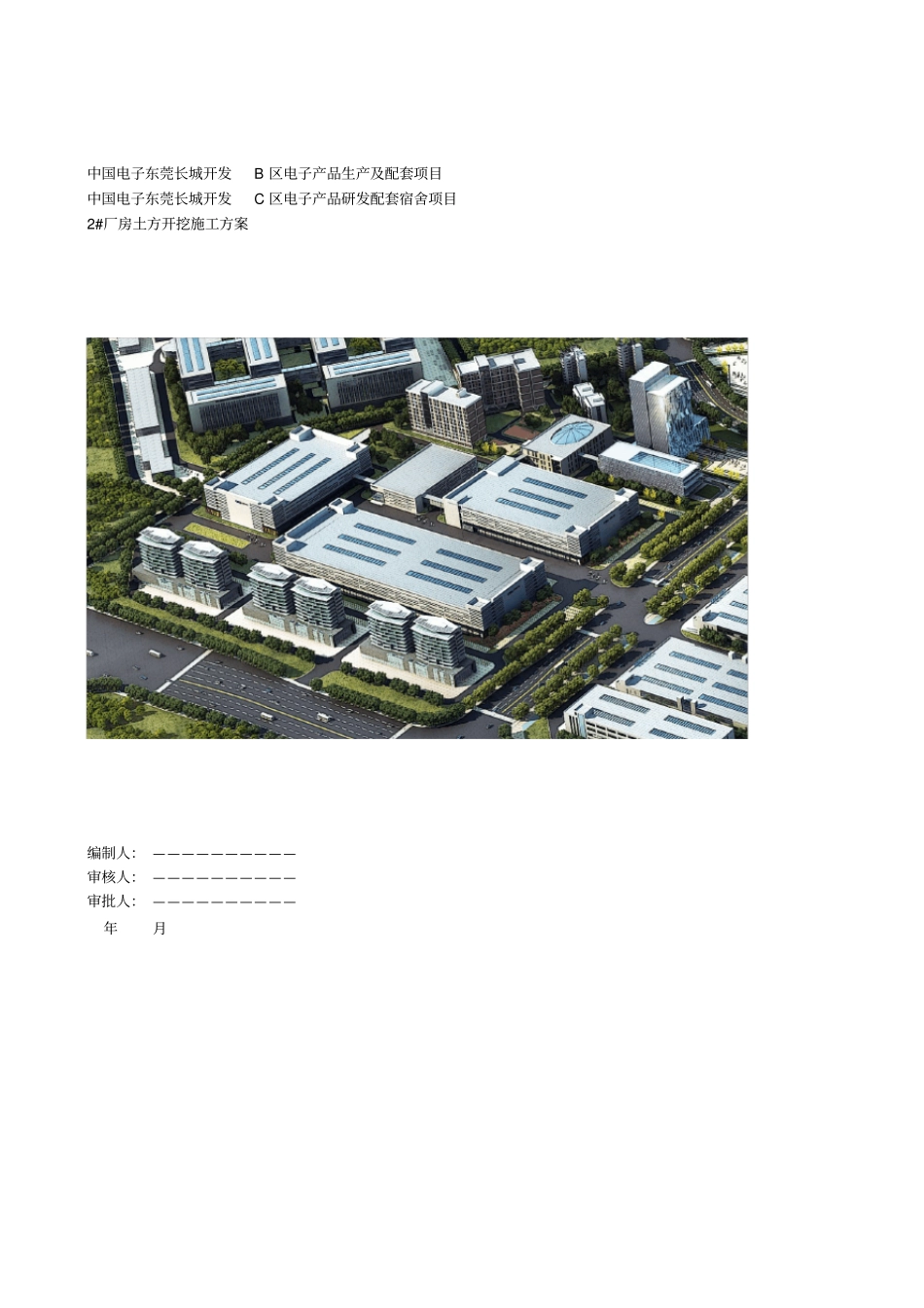

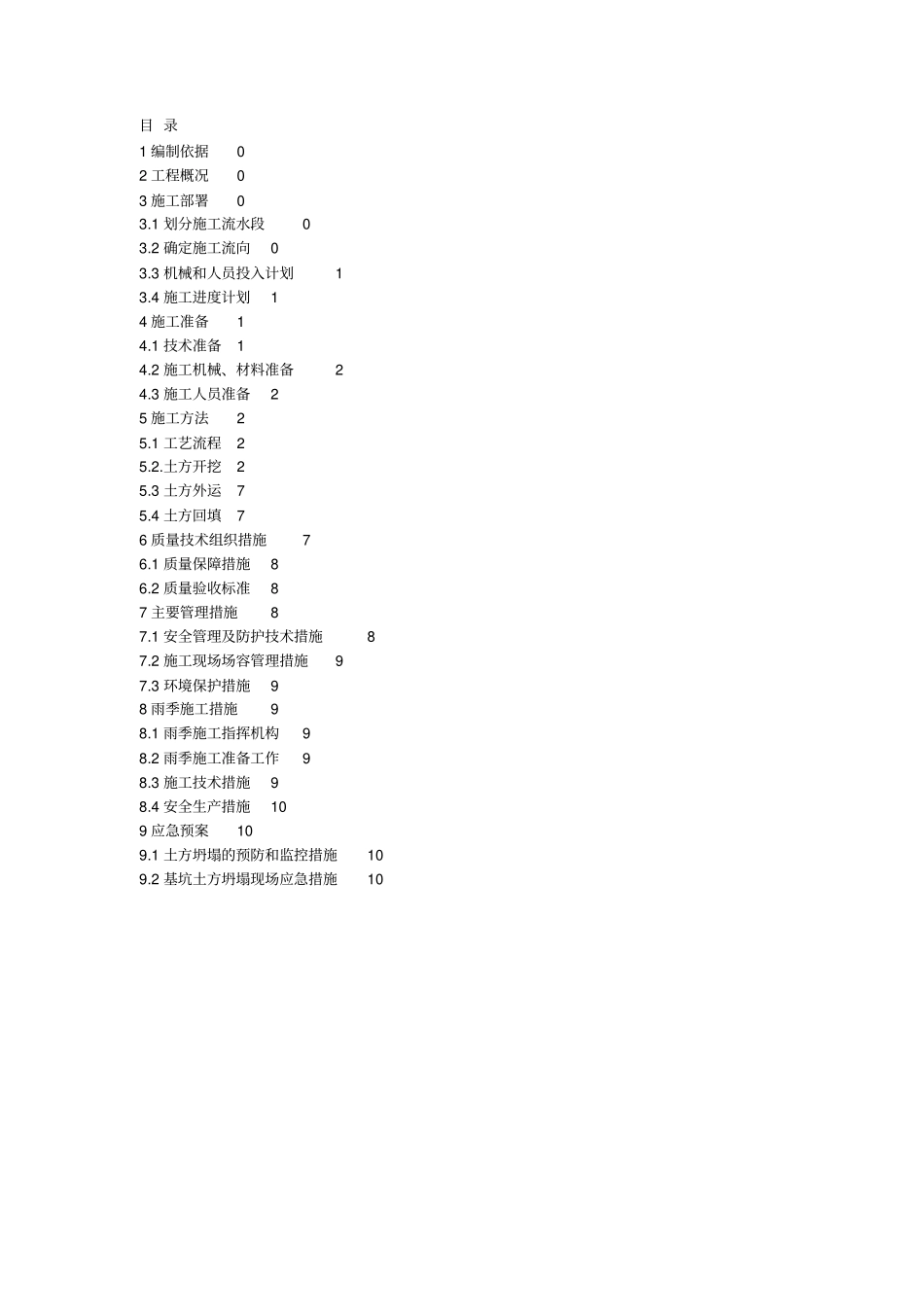

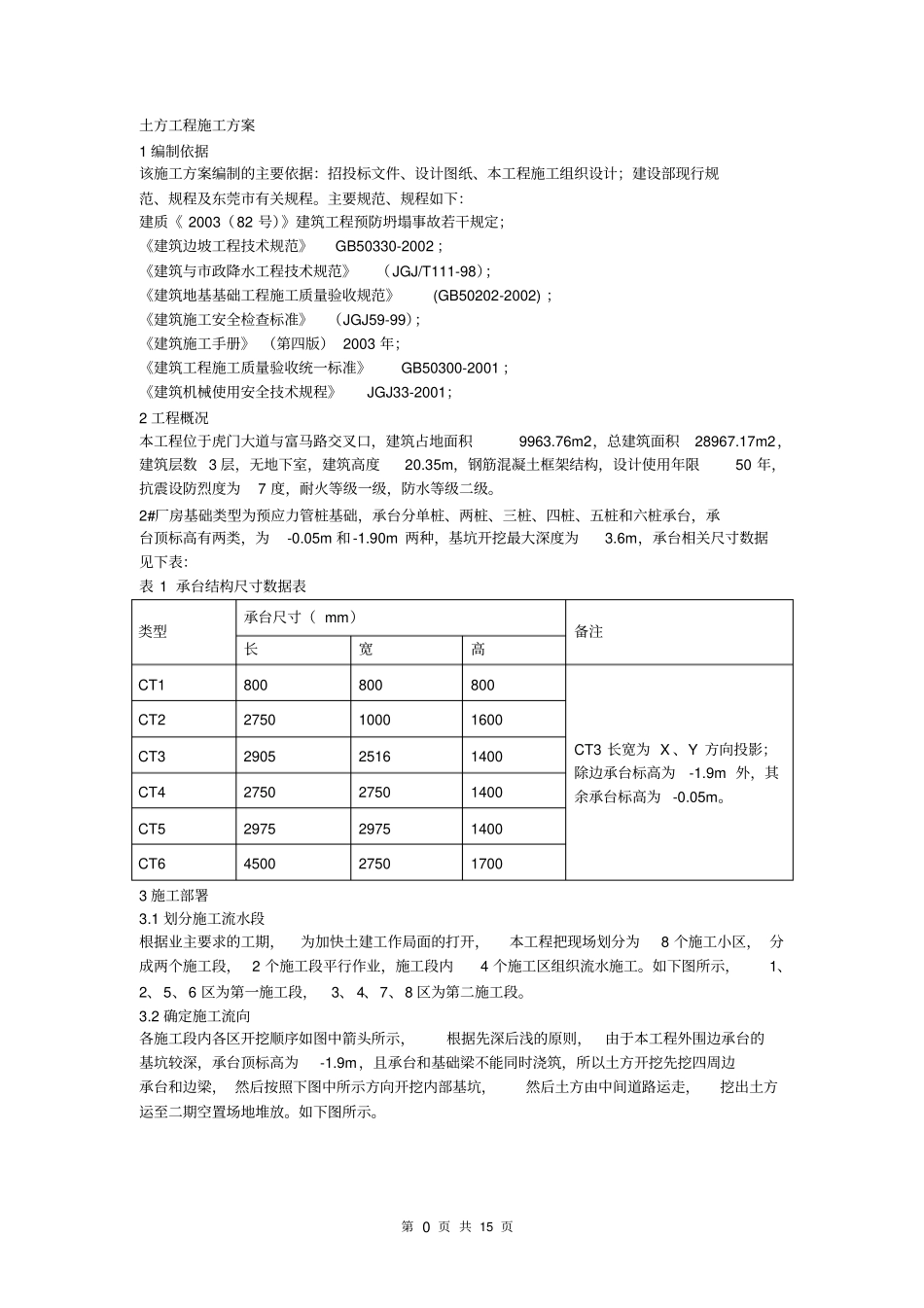

中国电子东莞长城开发B区电子产品生产及配套项目中国电子东莞长城开发C区电子产品研发配套宿舍项目2#厂房土方开挖施工方案编制人：——————————审核人：——————————审批人：——————————年月目录1编制依据02工程概况03施工部署03.1划分施工流水段03.2确定施工流向03.3机械和人员投入计划13.4施工进度计划14施工准备14.1技术准备14.2施工机械、材料准备24.3施工人员准备25施工方法25.1工艺流程25.2.土方开挖25.3土方外运75.4土方回填76质量技术组织措施76.1质量保障措施86.2质量验收标准87主要管理措施87.1安全管理及防护技术措施87.2施工现场场容管理措施97.3环境保护措施98雨季施工措施98.1雨季施工指挥机构98.2雨季施工准备工作98.3施工技术措施98.4安全生产措施109应急预案109.1土方坍塌的预防和监控措施109.2基坑土方坍塌现场应急措施10第0页共15页土方工程施工方案1编制依据该施工方案编制的主要依据：招投标文件、设计图纸、本工程施工组织设计；建设部现行规范、规程及东莞市有关规程。主要规范、规程如下：建质《2003（82号）》建筑工程预防坍塌事故若干规定；《建筑边坡工程技术规范》GB50330-2002；《建筑与市政降水工程技术规范》（JGJ/T111-98）；《建筑地基基础工程施工质量验收规范》(GB50202-2002)；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工手册》（第四版）2003年；《建筑工程施工质量验收统一标准》GB50300-2001；《建筑机械使用安全技术规程》JGJ33-2001；2工程概况本工程位于虎门大道与富马路交叉口，建筑占地面积9963.76m2，总建筑面积28967.17m2，建筑层数3层，无地下室，建筑高度20.35m，钢筋混凝土框架结构，设计使用年限50年，抗震设防烈度为7度，耐火等级一级，防水等级二级。2#厂房基础类型为预应力管桩基础，承台分单桩、两桩、三桩、四桩、五桩和六桩承台，承台顶标高有两类，为-0.05m和-1.90m两种，基坑开挖最大深度为3.6m，承台相关尺寸数据见下表：表1承台结构尺寸数据表类型承台尺寸（mm）备注长宽高CT1800800800CT3长宽为X、Y方向投影；除边承台标高为-1.9m外，其余承台标高为-0.05m。CT2275010001600CT3290525161400CT4275027501400CT5297529751400CT64500275017003施工部署3.1划分施工流水段根据业主要求的工期，为加快土建工作局面的打开，本工程把现场划分为8个施工小区，分成两个施工段，2个施工段平行作业，施工段内4个施工区组织流水施工。如下图所示，1、2、5、6区为第一施工段，3、4、7、8区为第二施工段。3.2确定施工流向各施工段内各区开挖顺序如图中箭头所示，根据先深后浅的原则，由于本工程外围边承台的基坑较深，承台顶标高为-1.9m，且承台和基础梁不能同时浇筑，所以土方开挖先挖四周边承台和边梁，然后按照下图中所示方向开挖内部基坑，然后土方由中间道路运走，挖出土方运至二期空置场地堆放。如下图所示。第1页共15页图1施工区段划分示意图3.3机械和人员投入计划表2机械人员计划投入情况施工阶段机械投入量机械型号人员投入情况第一施工段挖机2台PC13030人运土车3辆15t第二施工段挖机2台PC13030人运土车3辆15t3.4施工进度计划按照如上部署，土方开挖预计8天完成，考虑到不确定因素，计划工期为10天，按照施工安排，土方开挖进度和工期如下表：表3土方开挖工期计划施工段分区号承台数/个开挖速度挖机数量/台计划工期/天总工期/天一段130平均每台挖机每天挖10个承台2台PC130挖机1.582422.13361.84492.5二段536平均每台挖机每天挖10个承台2台PC130挖机1.87.26301.57422.18361.84施工准备4.1技术准备1）熟悉施工图纸和地质勘察报告，掌握基础各部位的标高和做法，编制土方开挖施工方案，第一施工段第二施工段第2页共15页确定挖土深度和坡度。2）根据业主给定的永久性坐标、水准点，按建筑物总平面和建筑红线要求，引测工程施工定位控制点，在建筑物周围，设置测量控制基线、轴线和水平基准点，做好轴线控制的测量和校核3）在建筑物四角设置龙门板，其它控制轴线设置龙门桩，龙门板和龙门桩距离基槽（坑）边2.0m。并放出基槽（坑）上口和下口的开挖线，撒上白灰。4）在开挖前对技术人员进行施...
