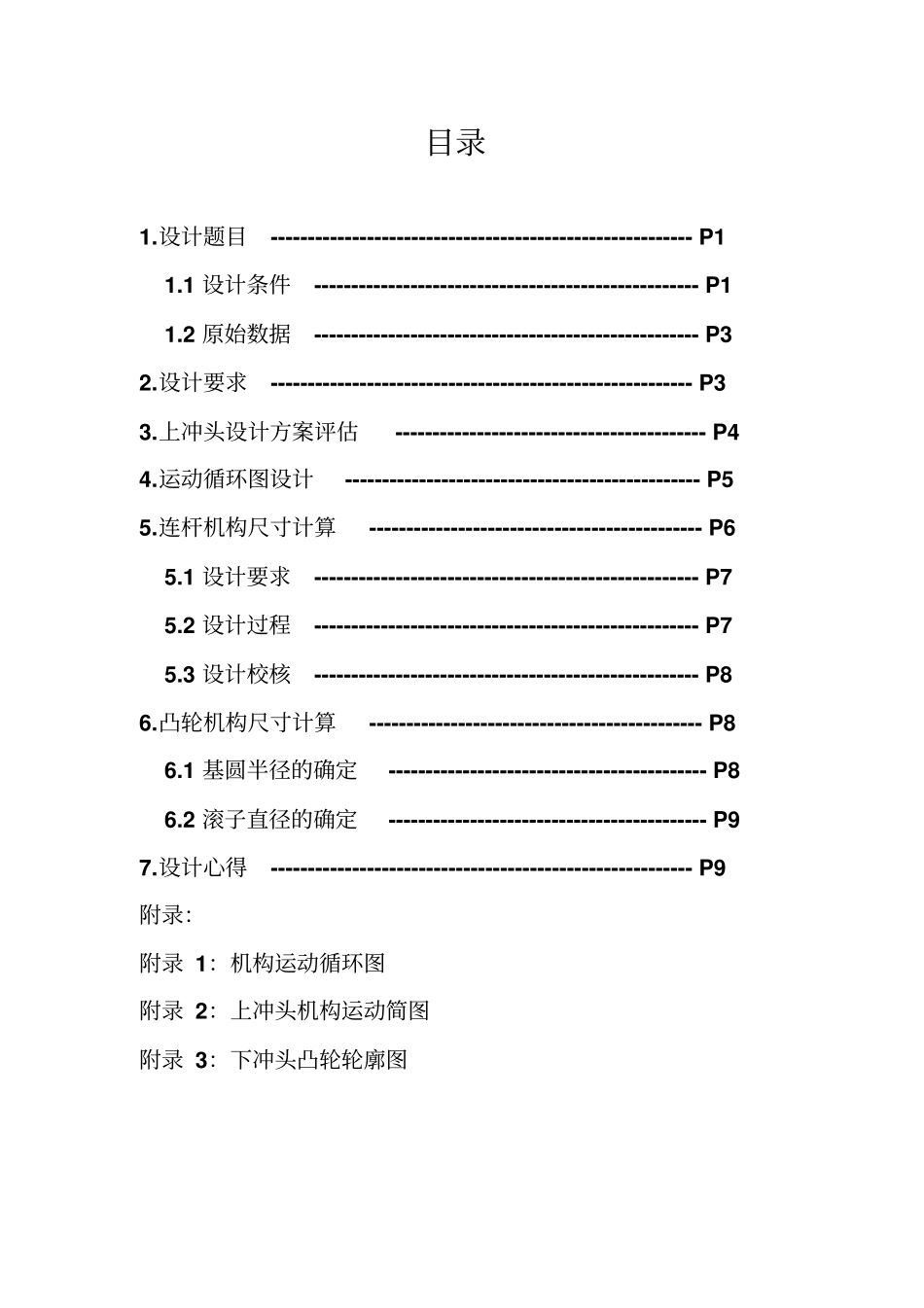

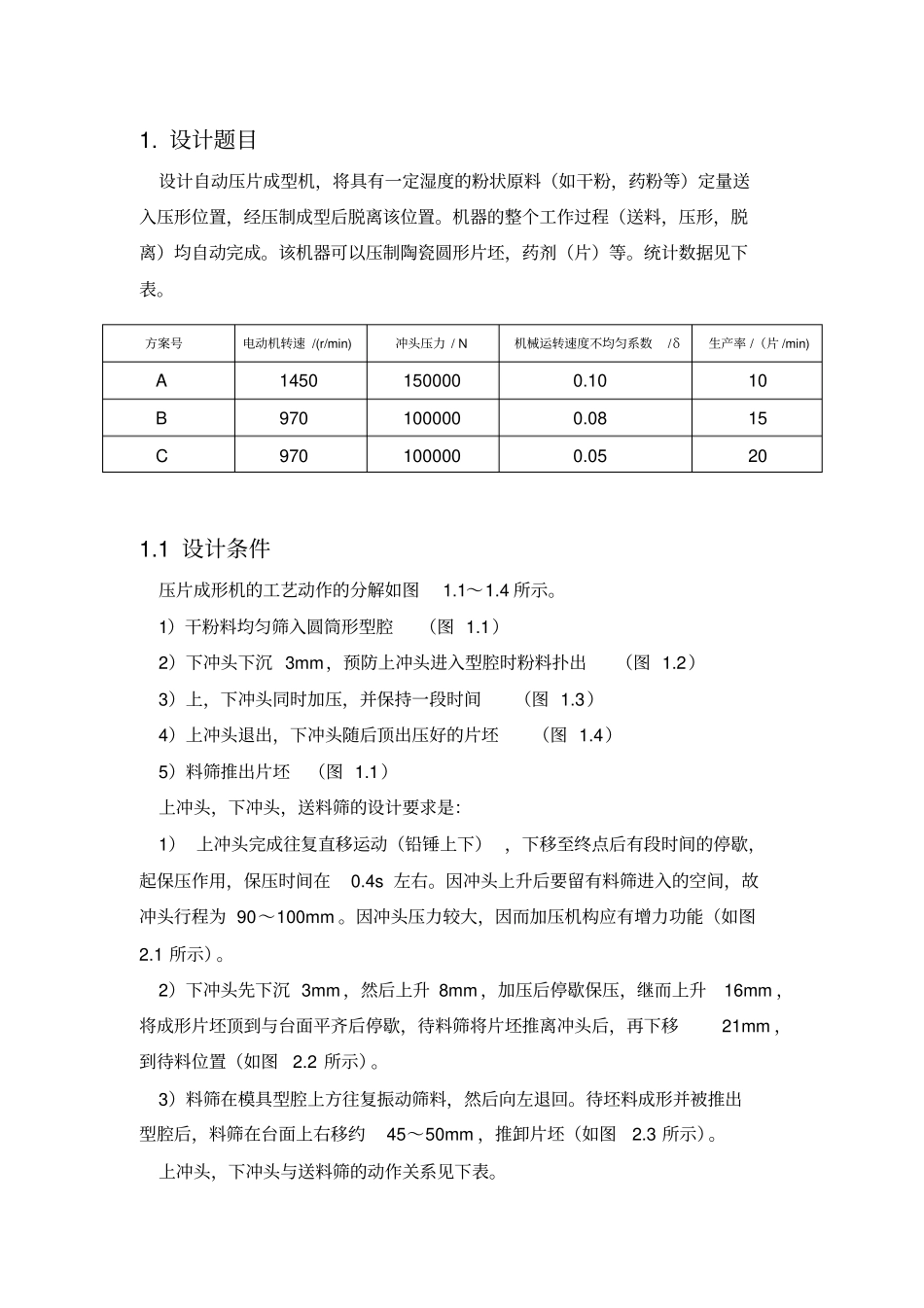

机械原理课程设计说明书设计题目：压片成型机学院专业班号设计者：指导老师：年月日目录1.设计题目---------------------------------------------------------P11.1设计条件----------------------------------------------------P11.2原始数据----------------------------------------------------P32.设计要求---------------------------------------------------------P33.上冲头设计方案评估------------------------------------------P44.运动循环图设计------------------------------------------------P55.连杆机构尺寸计算---------------------------------------------P65.1设计要求----------------------------------------------------P75.2设计过程----------------------------------------------------P75.3设计校核----------------------------------------------------P86.凸轮机构尺寸计算---------------------------------------------P86.1基圆半径的确定-------------------------------------------P86.2滚子直径的确定-------------------------------------------P97.设计心得---------------------------------------------------------P9附录：附录1：机构运动循环图附录2：上冲头机构运动简图附录3：下冲头凸轮轮廓图1.设计题目设计自动压片成型机，将具有一定湿度的粉状原料（如干粉，药粉等）定量送入压形位置，经压制成型后脱离该位置。机器的整个工作过程（送料，压形，脱离）均自动完成。该机器可以压制陶瓷圆形片坯，药剂（片）等。统计数据见下表。1.1设计条件压片成形机的工艺动作的分解如图1.1～1.4所示。1）干粉料均匀筛入圆筒形型腔（图1.1）2）下冲头下沉3mm，预防上冲头进入型腔时粉料扑出（图1.2）3）上，下冲头同时加压，并保持一段时间（图1.3）4）上冲头退出，下冲头随后顶出压好的片坯（图1.4）5）料筛推出片坯（图1.1）上冲头，下冲头，送料筛的设计要求是：1）上冲头完成往复直移运动（铅锤上下），下移至终点后有段时间的停歇，起保压作用，保压时间在0.4s左右。因冲头上升后要留有料筛进入的空间，故冲头行程为90～100mm。因冲头压力较大，因而加压机构应有增力功能（如图2.1所示）。2）下冲头先下沉3mm，然后上升8mm，加压后停歇保压，继而上升16mm，将成形片坯顶到与台面平齐后停歇，待料筛将片坯推离冲头后，再下移21mm，到待料位置（如图2.2所示）。3）料筛在模具型腔上方往复振动筛料，然后向左退回。待坯料成形并被推出型腔后，料筛在台面上右移约45～50mm，推卸片坯（如图2.3所示）。上冲头，下冲头与送料筛的动作关系见下表。方案号电动机转速/(r/min)冲头压力/N机械运转速度不均匀系数/δ生产率/（片/min)A14501500000.1010B9701000000.0815C9701000000.0520动作关系表上冲头进退送料筛退近休进远休下冲头退近休进远休1.2原始数据1）冲头压力150000N2）生产率20片/min3）机器运转速度不均匀系数δ0.054）点击转速970rad/min2.设计要求1）压片成形机一般至少包括连杆机构，凸轮机构，齿轮机构在内的三种机构。2）画出机器的运动方案简图与运动循环图。拟定运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时间和空间上不能出现干涉。3）设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，计算凸轮廓线。4）设计计算齿轮机构。5）对连杆机构进行运动设计。并进行连杆机构的运动分析，绘出运动线图。如果是采用连杆机构作为下冲压机构，还应进行连杆机构的动态静力分析，计算飞轮转动惯量。6）编写设计计算说明书。7）学生可进一步完成机器的计算机演示验证，凸轮的数控加工等。3.上冲头运动方案评估上冲头运动方案1评估：方案1采用的是连杆机构的设计方案。如图3.1所示，该机构由5个可动构件和机架组成，包含6个转动副和1个移动副，共计7个低副。故方案1所用机构的自由度F=3*5-2*7=1，其自由度等于原动件个数，故其运动确定。其中构件1，2，3与机架组成了一个曲柄摇杆机构，最短的AB杆为曲柄原动件。因此，此机构具有急回特性，下...
