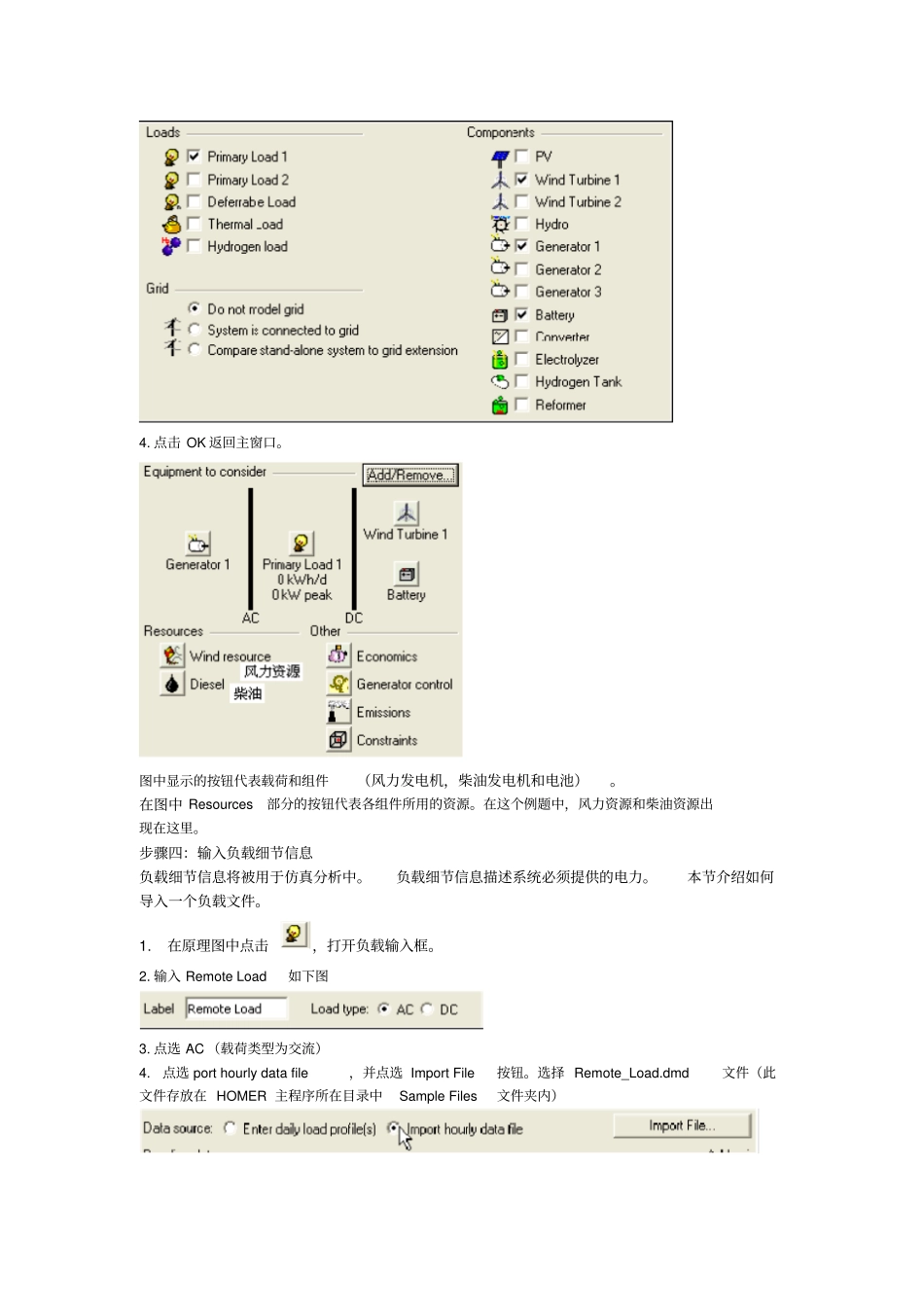

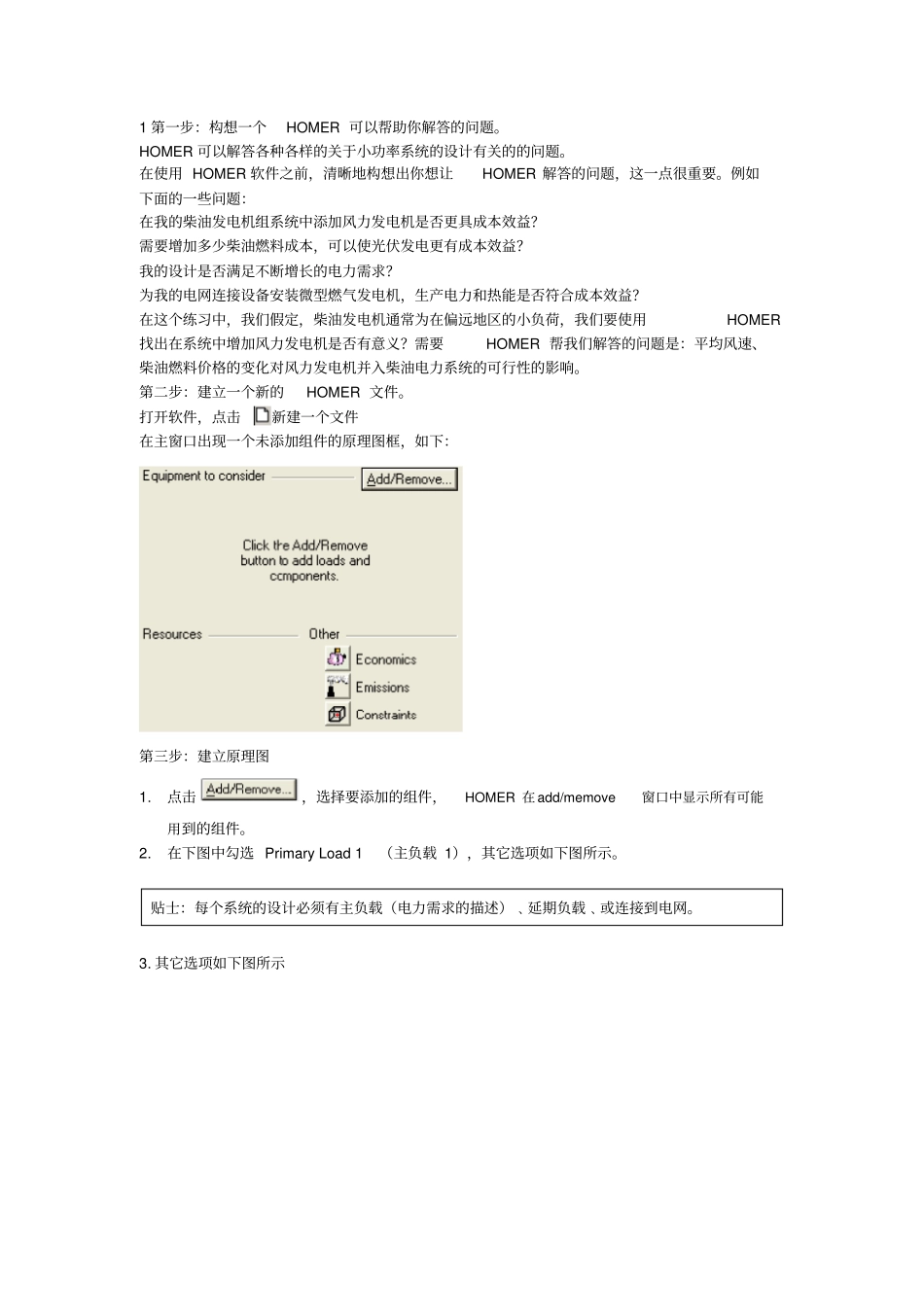

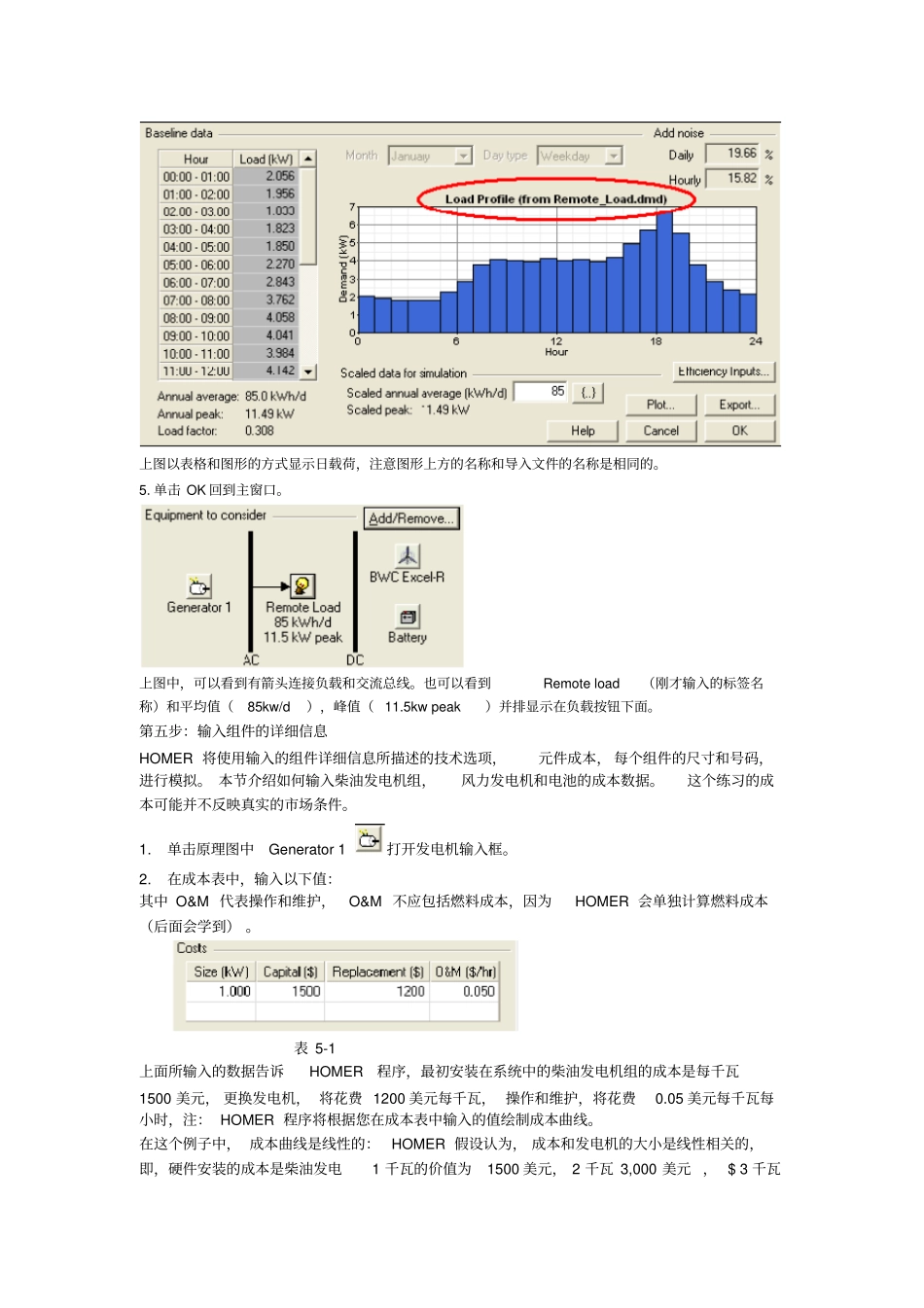

1第一步：构想一个HOMER可以帮助你解答的问题。HOMER可以解答各种各样的关于小功率系统的设计有关的的问题。在使用HOMER软件之前，清晰地构想出你想让HOMER解答的问题，这一点很重要。例如下面的一些问题：在我的柴油发电机组系统中添加风力发电机是否更具成本效益？需要增加多少柴油燃料成本，可以使光伏发电更有成本效益？我的设计是否满足不断增长的电力需求？为我的电网连接设备安装微型燃气发电机，生产电力和热能是否符合成本效益？在这个练习中，我们假定，柴油发电机通常为在偏远地区的小负荷，我们要使用HOMER找出在系统中增加风力发电机是否有意义？需要HOMER帮我们解答的问题是：平均风速、柴油燃料价格的变化对风力发电机并入柴油电力系统的可行性的影响。第二步：建立一个新的HOMER文件。打开软件，点击新建一个文件在主窗口出现一个未添加组件的原理图框，如下：第三步：建立原理图1.点击，选择要添加的组件，HOMER在add/memove窗口中显示所有可能用到的组件。2.在下图中勾选PrimaryLoad1（主负载1），其它选项如下图所示。3.其它选项如下图所示贴士：每个系统的设计必须有主负载（电力需求的描述）﹑延期负载﹑或连接到电网。4.点击OK返回主窗口。图中显示的按钮代表载荷和组件（风力发电机，柴油发电机和电池）。在图中Resources部分的按钮代表各组件所用的资源。在这个例题中，风力资源和柴油资源出现在这里。步骤四：输入负载细节信息负载细节信息将被用于仿真分析中。负载细节信息描述系统必须提供的电力。本节介绍如何导入一个负载文件。1.在原理图中点击，打开负载输入框。2.输入RemoteLoad如下图3.点选AC（载荷类型为交流）4.点选porthourlydatafile，并点选ImportFile按钮。选择Remote_Load.dmd文件（此文件存放在HOMER主程序所在目录中SampleFiles文件夹内）上图以表格和图形的方式显示日载荷，注意图形上方的名称和导入文件的名称是相同的。5.单击OK回到主窗口。上图中，可以看到有箭头连接负载和交流总线。也可以看到Remoteload（刚才输入的标签名称）和平均值（85kw/d），峰值（11.5kwpeak）并排显示在负载按钮下面。第五步：输入组件的详细信息HOMER将使用输入的组件详细信息所描述的技术选项，元件成本，每个组件的尺寸和号码，进行模拟。本节介绍如何输入柴油发电机组，风力发电机和电池的成本数据。这个练习的成本可能并不反映真实的市场条件。1.单击原理图中Generator1打开发电机输入框。2.在成本表中，输入以下值：其中O&M代表操作和维护，O&M不应包括燃料成本，因为HOMER会单独计算燃料成本（后面会学到）。表5-1上面所输入的数据告诉HOMER程序，最初安装在系统中的柴油发电机组的成本是每千瓦1500美元，更换发电机，将花费1200美元每千瓦，操作和维护，将花费0.05美元每千瓦每小时，注：HOMER程序将根据您在成本表中输入的值绘制成本曲线。在这个例子中，成本曲线是线性的：HOMER假设认为，成本和发电机的大小是线性相关的，即，硬件安装的成本是柴油发电1千瓦的价值为1500美元，2千瓦3,000美元，$3千瓦4500美元。您也可以通过在表中增加行来定义非线性的成本曲线。当你在表格中输入值时，HOMER在表的底部自动创建一个空白行，使您可以添加额外的值。3.在下面表格中，删除0.000和1.000并且添入15。这个表中的值称为优化变量。表5-2HOMER将模拟15KW的发电机系统的成本曲线。注：图中优化变量处用菱形表示。表5-3HOMER使用cost表中的值进行的系统成本计算是HOMER计算应该添加多少安装，操作，维护保养柴油发电机费用到电力系统成本进程的一部分。优化变量告诉HOMER程序柴油发电机容纳将要分析的不同系统配置的能力4.点击OK回到主窗口。5.在原理图中单击WindTurbine1打开风力发电机输入窗。6.在风力发电机类型下拉菜单（turbinetype），选择generic10kw，HOMER会显示该发电机的功率曲线。7.在cost表，输入下列值：注意：Sizestoconsider表中的系统默认值是0和你填入cost表中的值，如果默认值正是你所需要的值，可以不更改。如果你想定义其他值进行模拟，可以删除默认值并添加你所定义的值。表5-4在Sizestoconsider表中，保留默认值不做更改，如下...
