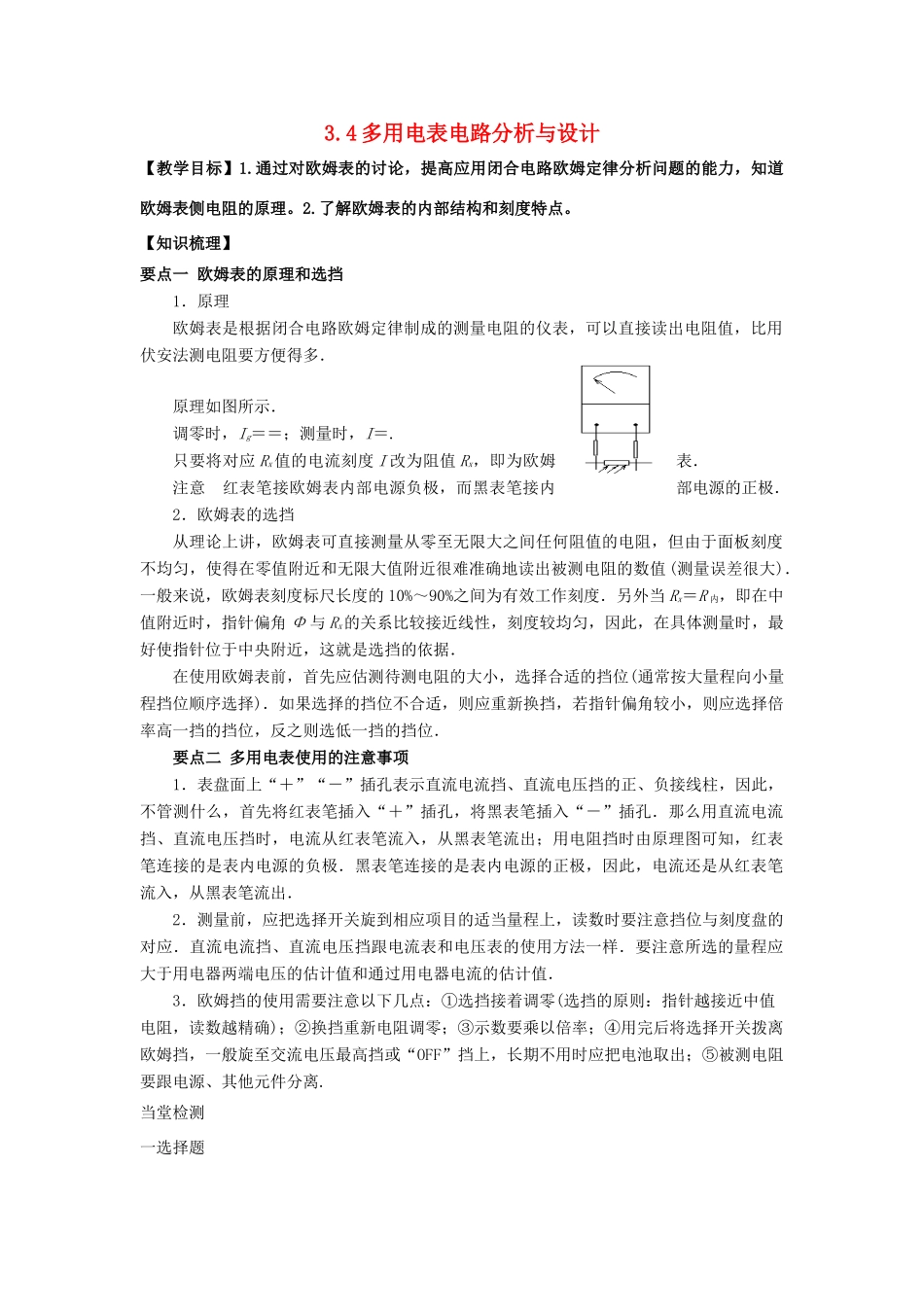

4多用电表电路分析与设计【教学目标】1
通过对欧姆表的讨论，提高应用闭合电路欧姆定律分析问题的能力，知道欧姆表侧电阻的原理
了解欧姆表的内部结构和刻度特点

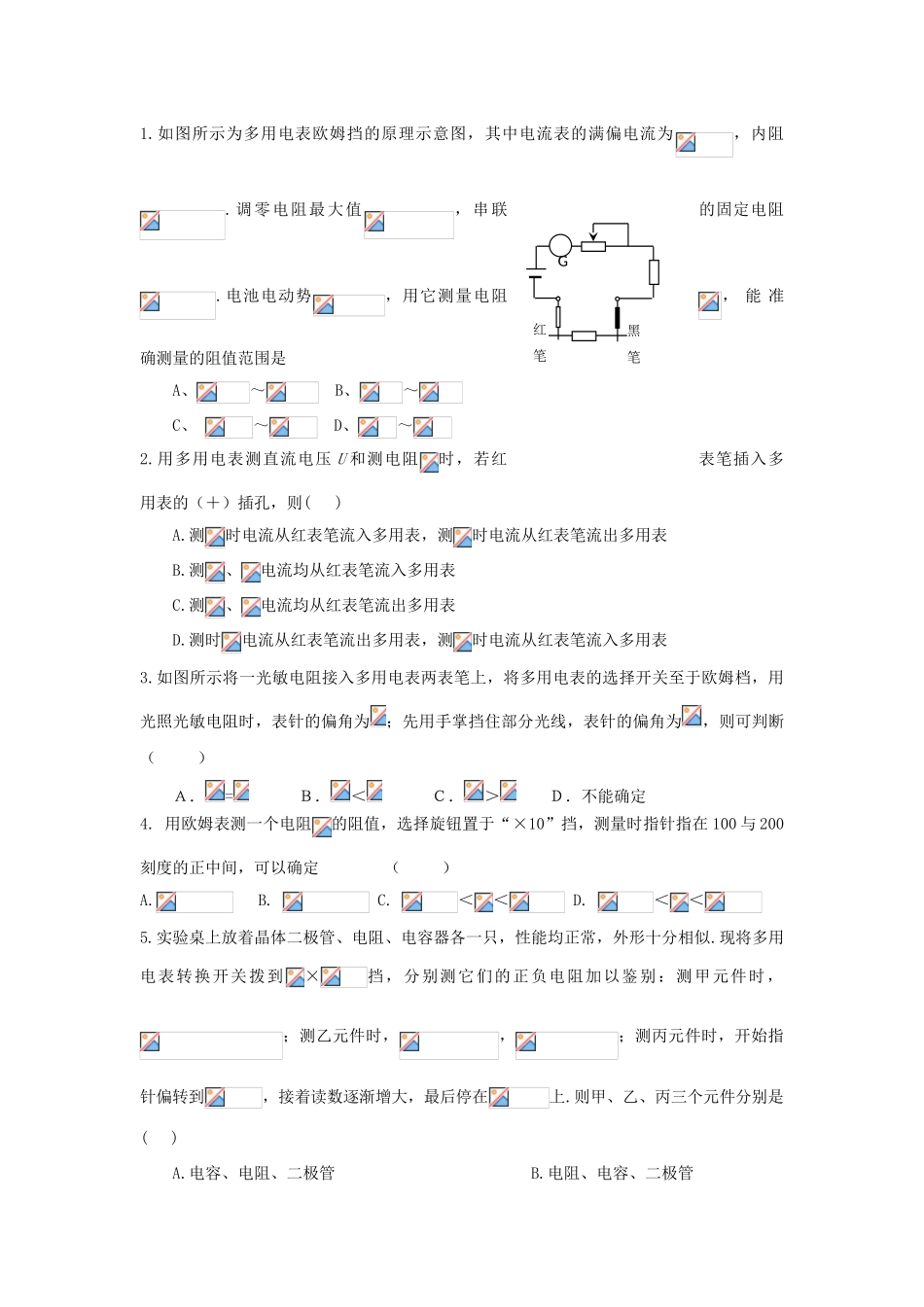

【知识梳理】要点一欧姆表的原理和选挡1．原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可以直接读出电阻值，比用伏安法测电阻要方便得多．原理如图所示．调零时，Ig＝＝；测量时，I＝

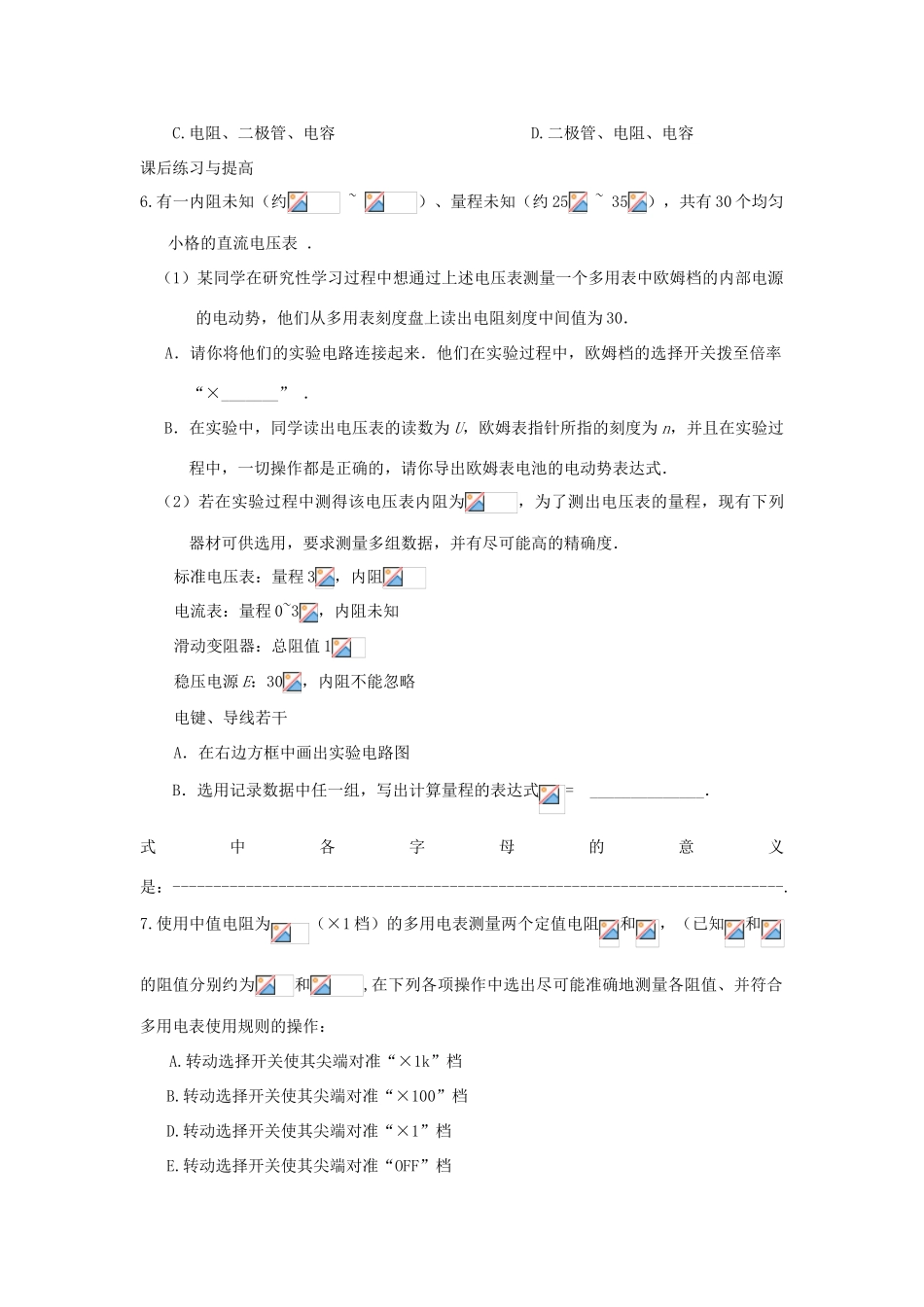

只要将对应Rx值的电流刻度I改为阻值Rx，即为欧姆表．注意红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极．2．欧姆表的选挡从理论上讲，欧姆表可直接测量从零至无限大之间任何阻值的电阻，但由于面板刻度不均匀，使得在零值附近和无限大值附近很难准确地读出被测电阻的数值(测量误差很大)．一般来说，欧姆表刻度标尺长度的10%～90%之间为有效工作刻度．另外当Rx＝R内，即在中值附近时，指针偏角Φ与Rx的关系比较接近线性，刻度较均匀，因此，在具体测量时，最好使指针位于中央附近，这就是选挡的依据．在使用欧姆表前，首先应估测待测电阻的大小，选择合适的挡位(通常按大量程向小量程挡位顺序选择)．如果选择的挡位不合适，则应重新换挡，若指针偏角较小，则应选择倍率高一挡的挡位，反之则选低一挡的挡位．要点二多用电表使用的注意事项1．表盘面上“＋”“－”插孔表示直流电流挡、直流电压挡的正、负接线柱，因此，不管测什么，首先将红表笔插入“＋”插孔，将黑表笔插入“－”插孔．那么用直流电流挡、直流电压挡时，电流从红表笔流入，从黑表笔流出；用电阻挡时由原理图可知，红表笔连接的是表内电源的负极．黑表笔连接的是表内电源的正极，因此，电流还是从红表笔流入，从黑表笔流出．2．测量前，应把选择开关旋到相应项目的适当量程上，读数时要注意挡位与刻度盘的对应．直流电流挡、直流电压挡跟电流表和电压表的使用方法一样．要注意所选的量程应大于用电器两端电压的估计值和通过用电器电流的估计值
