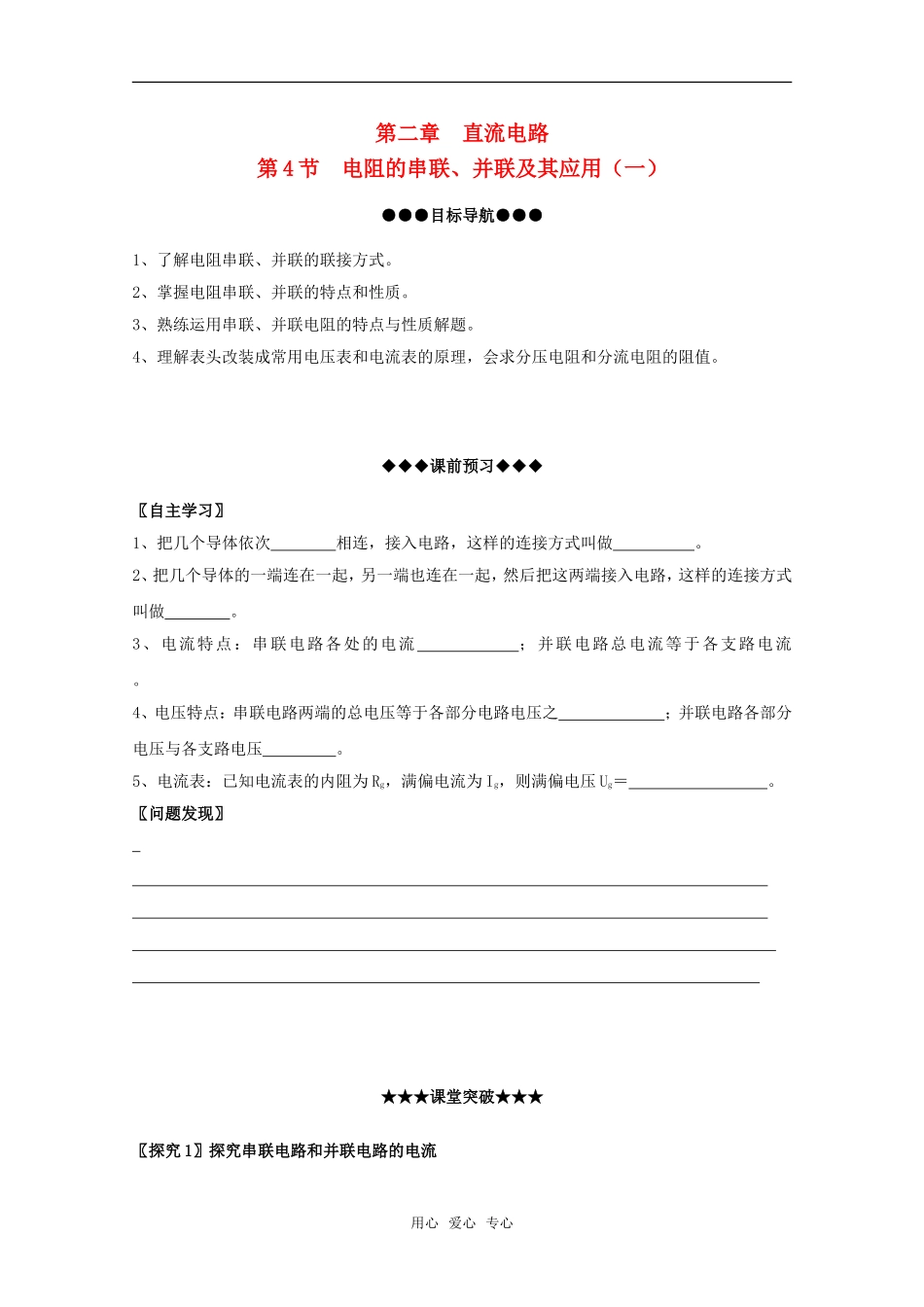

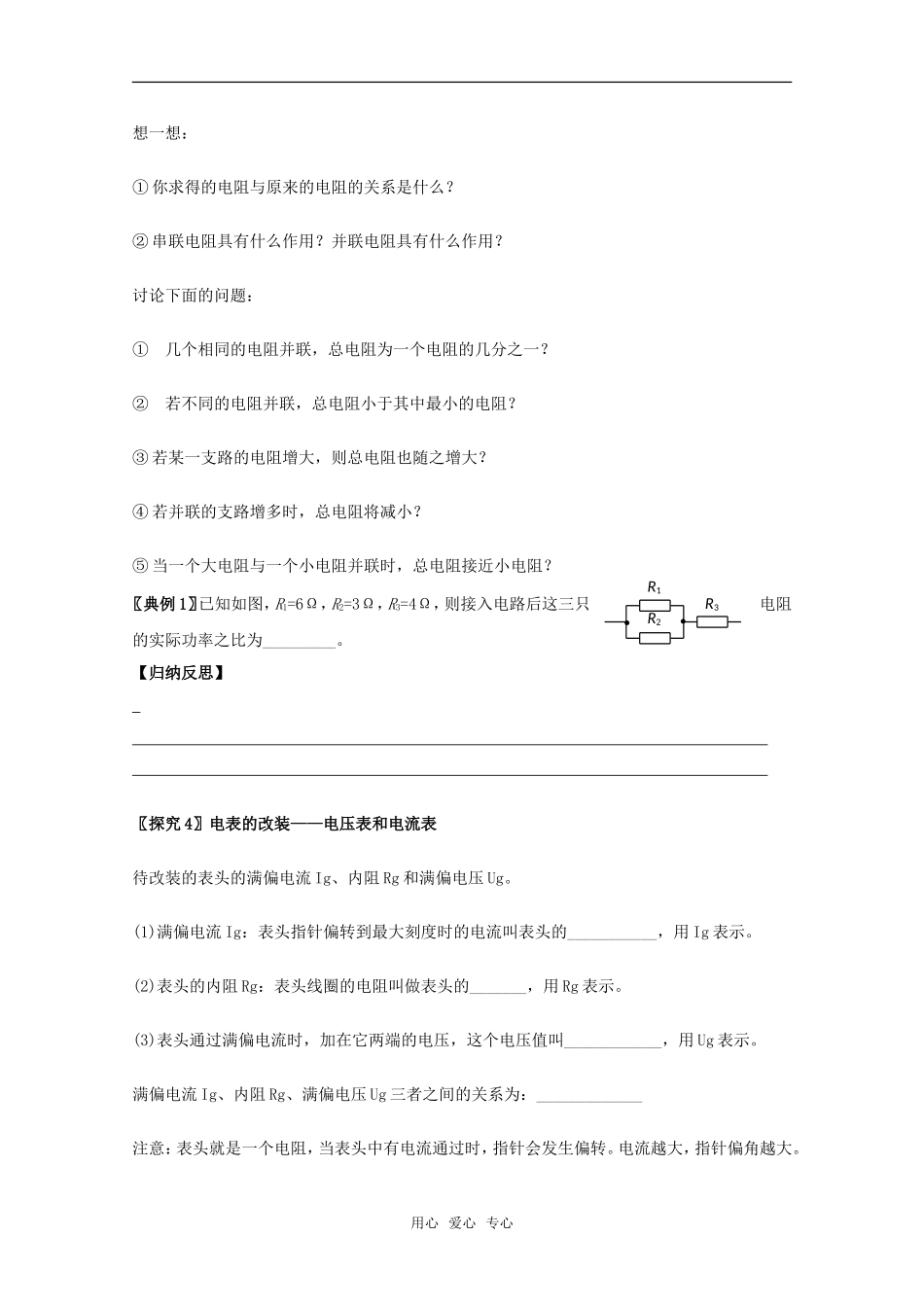

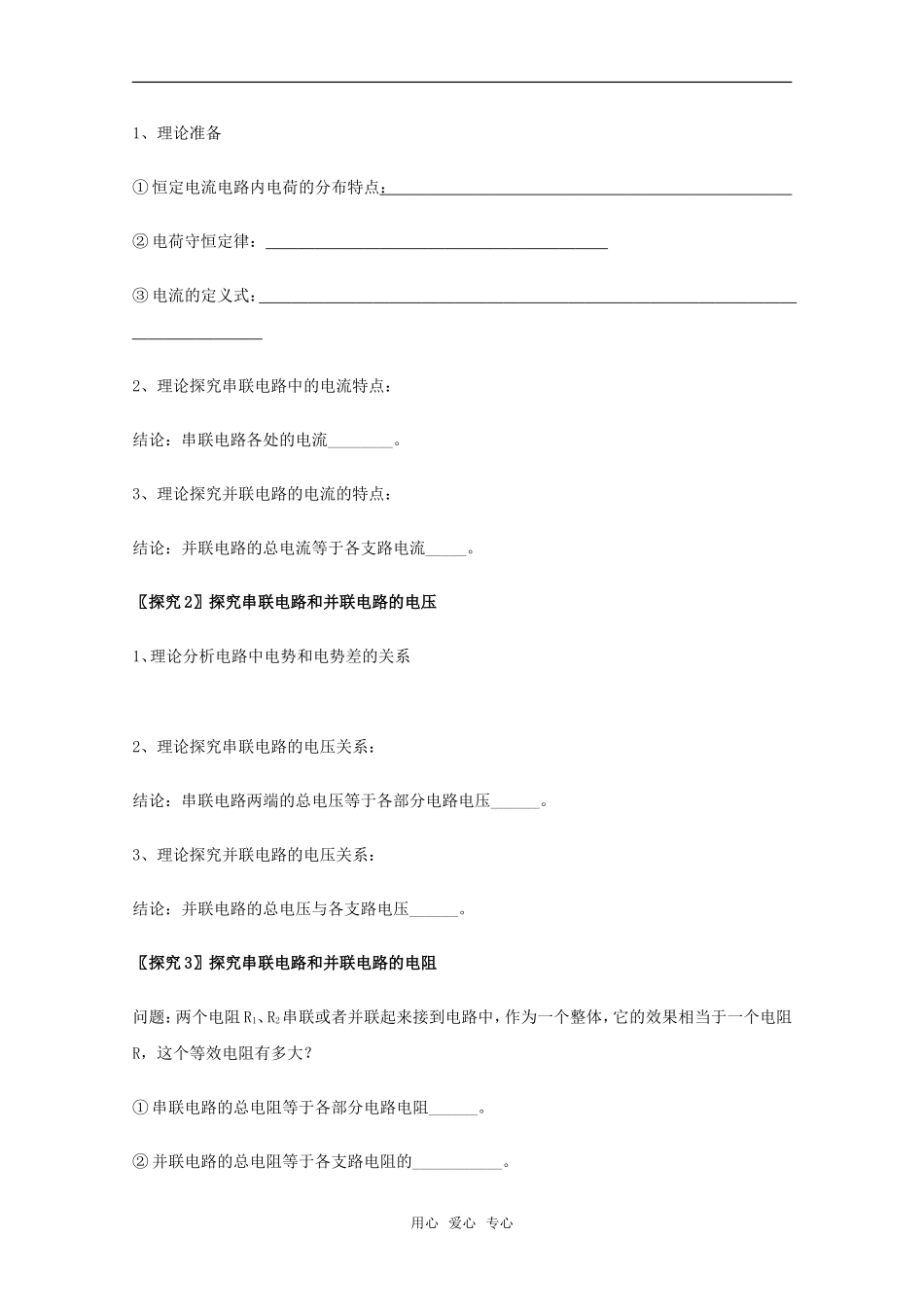

第二章直流电路第4节电阻的串联、并联及其应用（一）●●●目标导航●●●1、了解电阻串联、并联的联接方式。2、掌握电阻串联、并联的特点和性质。3、熟练运用串联、并联电阻的特点与性质解题。4、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。◆◆◆课前预习◆◆◆〖自主学习〗1、把几个导体依次相连，接入电路，这样的连接方式叫做。2、把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做。3、电流特点：串联电路各处的电流；并联电路总电流等于各支路电流。4、电压特点：串联电路两端的总电压等于各部分电路电压之；并联电路各部分电压与各支路电压。5、电流表：已知电流表的内阻为Rg，满偏电流为Ig，则满偏电压Ug＝。〖问题发现〗★★★课堂突破★★★〖探究1〗探究串联电路和并联电路的电流用心爱心专心1、理论准备①恒定电流电路内电荷的分布特点：②电荷守恒定律：③电流的定义式：2、理论探究串联电路中的电流特点：结论：串联电路各处的电流________。3、理论探究并联电路的电流的特点：结论：并联电路的总电流等于各支路电流_____。〖探究2〗探究串联电路和并联电路的电压1、理论分析电路中电势和电势差的关系2、理论探究串联电路的电压关系：结论：串联电路两端的总电压等于各部分电路电压______。3、理论探究并联电路的电压关系：结论：并联电路的总电压与各支路电压______。〖探究3〗探究串联电路和并联电路的电阻问题：两个电阻R1、R2串联或者并联起来接到电路中，作为一个整体，它的效果相当于一个电阻R，这个等效电阻有多大？①串联电路的总电阻等于各部分电路电阻______。②并联电路的总电阻等于各支路电阻的___________。用心爱心专心想一想：①你求得的电阻与原来的电阻的关系是什么？②串联电阻具有什么作用？并联电阻具有什么作用？讨论下面的问题：①几个相同的电阻并联，总电阻为一个电阻的几分之一？②若不同的电阻并联，总电阻小于其中最小的电阻？③若某一支路的电阻增大，则总电阻也随之增大？④若并联的支路增多时，总电阻将减小？⑤当一个大电阻与一个小电阻并联时，总电阻接近小电阻？〖典例1〗已知如图，R1=6Ω，R2=3Ω，R3=4Ω，则接入电路后这三只电阻的实际功率之比为_________。【归纳反思】〖探究4〗电表的改装——电压表和电流表待改装的表头的满偏电流Ig、内阻Rg和满偏电压Ug。(1)满偏电流Ig：表头指针偏转到最大刻度时的电流叫表头的___________，用Ig表示。(2)表头的内阻Rg：表头线圈的电阻叫做表头的_______，用Rg表示。(3)表头通过满偏电流时，加在它两端的电压，这个电压值叫____________，用Ug表示。满偏电流Ig、内阻Rg、满偏电压Ug三者之间的关系为：_____________注意：表头就是一个电阻，当表头中有电流通过时，指针会发生偏转。电流越大，指针偏角越大。用心爱心专心R1R2R3思路：表头G的满偏电压Ug和满偏电流Ig一般都比较小，因此测量较大的电压和较大的电流时，需要把小量程的表头G加以改装。常用的电压表和电流表都是由____________改装而成的。分析探究：(1)若用上述表头测量5V的电路，怎样避免烧毁电表？(2)若用同样表头测量1A的电流怎样才安全？〖典例2〗有一个电流表G，内阻Rg=30Ω，满偏电流I=1mA。要把它改装成量程为0-3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？【归纳反思】〖典例3〗有一个电流表G，内阻Rg=30Ω，满偏电流I=1mA。要把它改装成量程为0-0.6A的电流表，要并联多大的电阻？改装后电流表的内阻是多大？【归纳反思】▲▲▲当堂展示▲▲▲1、一电压表由电流表G与电阻R串联而成，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是()A、在R上串联一个比R小得多的电阻B、在R上串联一个比R大得多的电阻C、在R上并联一个比R小得多的电阻D、在R上并联一个比R大得多的电阻用心爱心专心2、有三个电阻，其阻值分别为10Ω、20Ω、30Ω.现把它们分别按不同方式连接后加上相同的直流电压，问：在总电路上可获得的最大电流与最小电流之比为多少?3、一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50...
