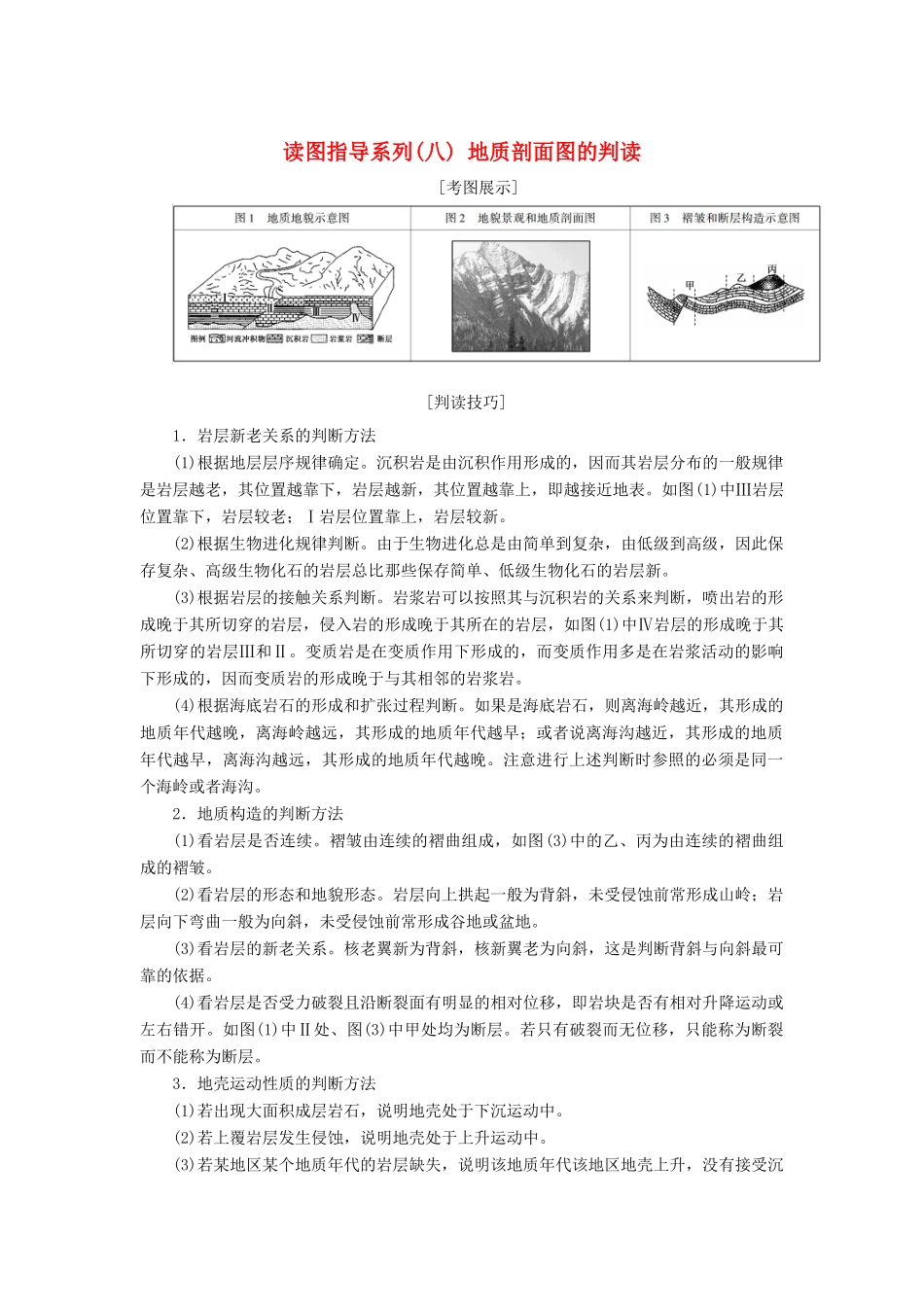

读图指导系列(八)地质剖面图的判读[考图展示][判读技巧]1．岩层新老关系的判断方法(1)根据地层层序规律确定。沉积岩是由沉积作用形成的，因而其岩层分布的一般规律是岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。如图(1)中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。(2)根据生物进化规律判断。由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。(3)根据岩层的接触关系判断。岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩的形成晚于其所在的岩层，如图(1)中Ⅳ岩层的形成晚于其所切穿的岩层Ⅲ和Ⅱ。变质岩是在变质作用下形成的，而变质作用多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。(4)根据海底岩石的形成和扩张过程判断。如果是海底岩石，则离海岭越近，其形成的地质年代越晚，离海岭越远，其形成的地质年代越早；或者说离海沟越近，其形成的地质年代越早，离海沟越远，其形成的地质年代越晚。注意进行上述判断时参照的必须是同一个海岭或者海沟。2．地质构造的判断方法(1)看岩层是否连续。褶皱由连续的褶曲组成，如图(3)中的乙、丙为由连续的褶曲组成的褶皱。(2)看岩层的形态和地貌形态。岩层向上拱起一般为背斜，未受侵蚀前常形成山岭；岩层向下弯曲一般为向斜，未受侵蚀前常形成谷地或盆地。(3)看岩层的新老关系。核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。(4)看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对升降运动或左右错开。如图(1)中Ⅱ处、图(3)中甲处均为断层。若只有破裂而无位移，只能称为断裂而不能称为断层。3．地壳运动性质的判断方法(1)若出现大面积成层岩石，说明地壳处于下沉运动中。(2)若上覆岩层发生侵蚀，说明地壳处于上升运动中。(3)若某地区某个地质年代的岩层缺失，说明该地质年代该地区地壳上升，没有接受沉积，或者说明该地质年代该地区地壳下沉形成了沉积岩，后来该地区地壳上升，形成的岩层又被侵蚀掉了。[典题例证](2017·江苏地理卷)下图为某地区的地质剖面示意图。读图，回答(1)～(2)题。(1)地质构造和岩层形成的先后顺序是()A．甲乙丙B．乙丙甲C．丙乙甲D．丙甲乙(2)在地质演化过程中，形成褶皱的次数是()A．1B．2C．3D．4【解析】第(1)题，断层乙上方岩层形成的时间晚于断层。岩浆岩丙的形态反映出岩浆活动侵入断层乙所在岩层及其上方岩层，说明岩浆岩丙形成晚于断层乙。甲岩层形成晚于丙。第(2)题，褶皱是岩层受挤压发生的弯曲变形。沉积岩岩层形成之初一般是水平的，若发生倾斜则判断其可能受挤压形成褶皱。同一次褶皱形成过程中，同一区域岩层弯曲变形倾斜的角度保持一致。若发生岩层倾角不一致的情况，则可能出现多次褶皱过程。所以乙所在左下角岩层为一次褶皱过程，甲所在右上角岩层为另一次褶皱过程。【答案】(1)B(2)B[应用体验](2018·浙江杭州地区四校联考)下图为某区域地质剖面示意图。完成1～2题。1．该区域的地质构造是()A．向斜B．背斜C．地堑D．地垒解析：结合图示岩层上拱形态知，该区域地质构造为背斜。答案：B2．该区域主要内外力作用的先后顺序是()A．岩浆侵入、水平挤压、外力侵蚀B．水平挤压、外力侵蚀、岩浆侵入C．外力侵蚀、水平挤压、岩浆侵入D．水平挤压、岩浆侵入、外力侵蚀解析：分析图示知，岩浆侵入发生在岩层弯曲变形之后；而岩浆岩后期又有被侵蚀现象。据此推知该区域主要内外力作用的先后顺序。答案：D读沿回归线所作的某区域地质剖面图，回答3～4题。3．与图中丙处山地形成无关的是()A．岩浆活动B．断层C．板块挤压D．背斜拱起解析：丙处山地岩石属于岩浆岩，所以该处山地的形成与岩浆活动有关；根据丙处山地左侧岩层的运动方向可以判断该山地为断层上升的一侧，该山地的形成与断层有关；根据海沟可以判断丙处位于大洋板块和大陆板块的碰撞边界，该山地的形成与板块挤压有关。答案：D4．关于图示区域地质地貌的说法，正确的是()A．与甲处相比，乙处地质构造更适合建设隧道B．图中海沟位于板块生长边...
