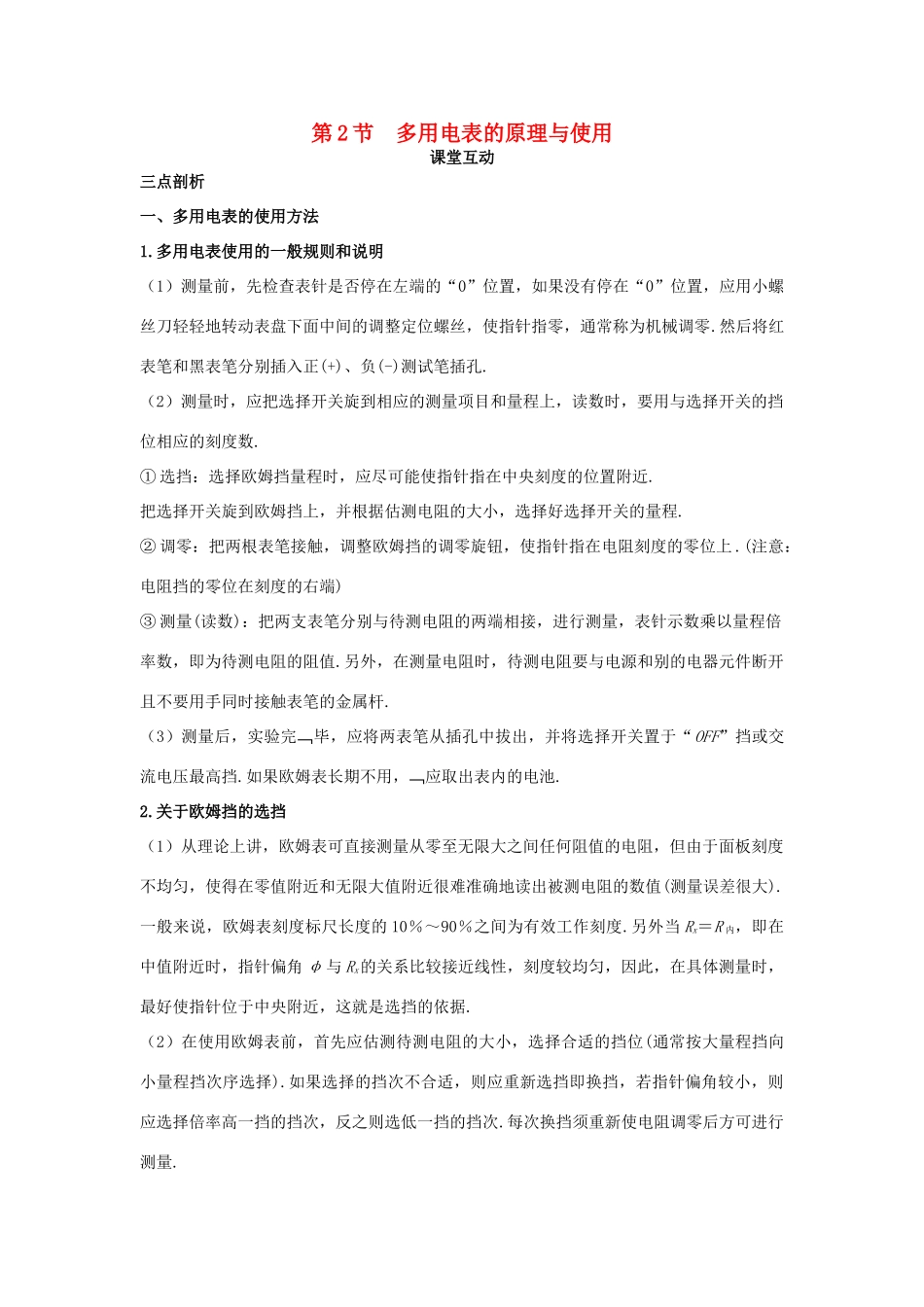

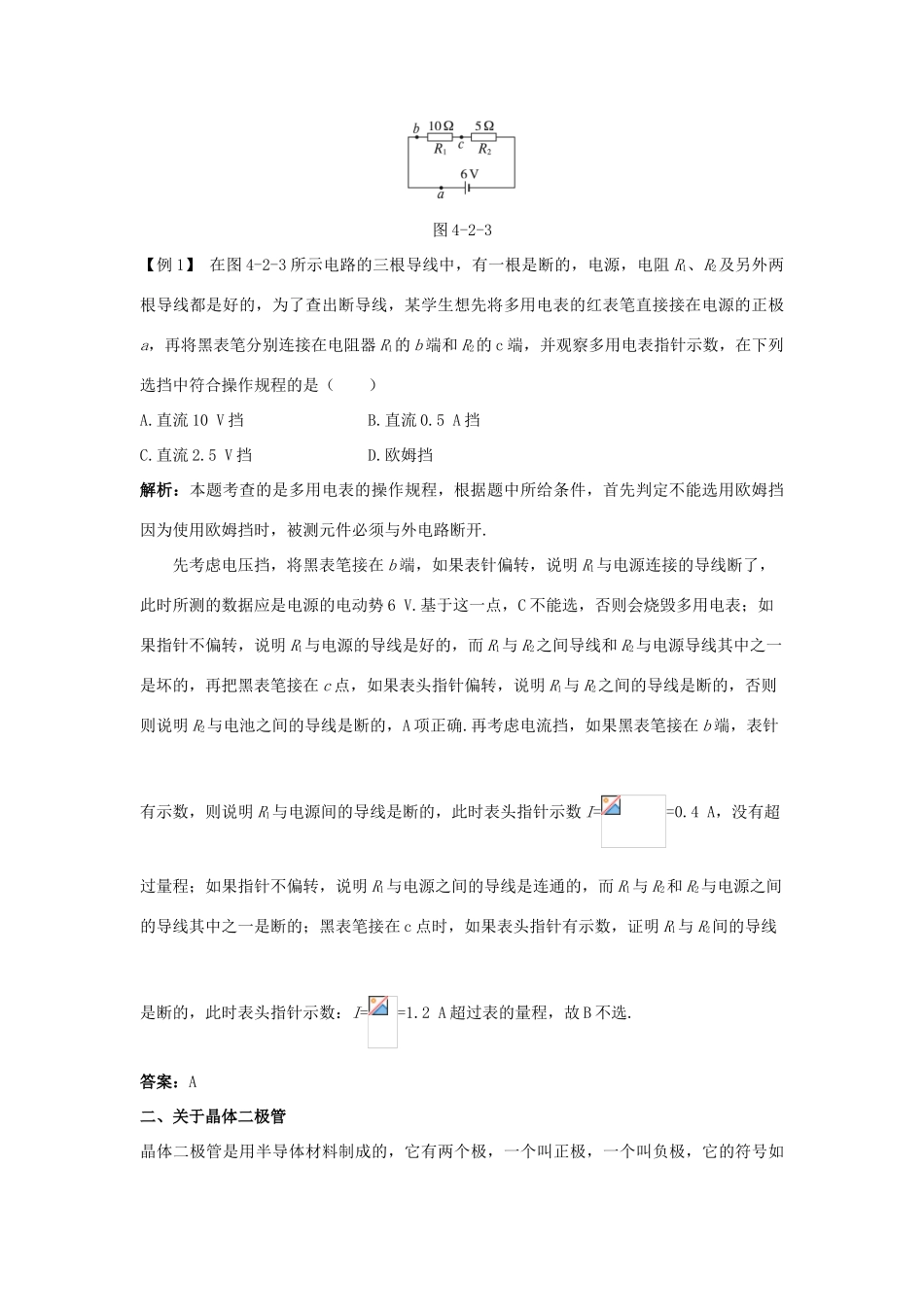

第2节多用电表的原理与使用课堂互动三点剖析一、多用电表的使用方法1.多用电表使用的一般规则和说明（1）测量前，先检查表针是否停在左端的“0”位置，如果没有停在“0”位置，应用小螺丝刀轻轻地转动表盘下面中间的调整定位螺丝，使指针指零，通常称为机械调零.然后将红表笔和黑表笔分别插入正(+)、负(-)测试笔插孔.（2）测量时，应把选择开关旋到相应的测量项目和量程上，读数时，要用与选择开关的挡位相应的刻度数.①选挡：选择欧姆挡量程时，应尽可能使指针指在中央刻度的位置附近.把选择开关旋到欧姆挡上，并根据估测电阻的大小，选择好选择开关的量程.②调零：把两根表笔接触，调整欧姆挡的调零旋钮，使指针指在电阻刻度的零位上.(注意：电阻挡的零位在刻度的右端)③测量(读数)：把两支表笔分别与待测电阻的两端相接，进行测量，表针示数乘以量程倍率数，即为待测电阻的阻值.另外，在测量电阻时，待测电阻要与电源和别的电器元件断开且不要用手同时接触表笔的金属杆.（3）测量后，实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡.如果欧姆表长期不用，应取出表内的电池.2.关于欧姆挡的选挡（1）从理论上讲，欧姆表可直接测量从零至无限大之间任何阻值的电阻，但由于面板刻度不均匀，使得在零值附近和无限大值附近很难准确地读出被测电阻的数值(测量误差很大).一般来说，欧姆表刻度标尺长度的10％～90％之间为有效工作刻度.另外当Rx＝R内，即在中值附近时，指针偏角φ与Rx的关系比较接近线性，刻度较均匀，因此，在具体测量时，最好使指针位于中央附近，这就是选挡的依据.（2）在使用欧姆表前，首先应估测待测电阻的大小，选择合适的挡位(通常按大量程挡向小量程挡次序选择).如果选择的挡次不合适，则应重新选挡即换挡，若指针偏角较小，则应选择倍率高一挡的挡次，反之则选低一挡的挡次.每次换挡须重新使电阻调零后方可进行测量.图4-2-3【例1】在图4-2-3所示电路的三根导线中，有一根是断的，电源，电阻R1、R2及另外两根导线都是好的，为了查出断导线，某学生想先将多用电表的红表笔直接接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察多用电表指针示数，在下列选挡中符合操作规程的是（）A.直流10V挡B.直流0.5A挡C.直流2.5V挡D.欧姆挡解析：本题考查的是多用电表的操作规程，根据题中所给条件，首先判定不能选用欧姆挡因为使用欧姆挡时，被测元件必须与外电路断开.先考虑电压挡，将黑表笔接在b端，如果表针偏转，说明R1与电源连接的导线断了，此时所测的数据应是电源的电动势6V.基于这一点，C不能选，否则会烧毁多用电表；如果指针不偏转，说明R1与电源的导线是好的，而R1与R2之间导线和R2与电源导线其中之一是坏的，再把黑表笔接在c点，如果表头指针偏转，说明R1与R2之间的导线是断的，否则则说明R2与电池之间的导线是断的，A项正确.再考虑电流挡，如果黑表笔接在b端，表针有示数，则说明R1与电源间的导线是断的，此时表头指针示数I==0.4A，没有超过量程；如果指针不偏转，说明R1与电源之间的导线是连通的，而R1与R2和R2与电源之间的导线其中之一是断的；黑表笔接在c点时，如果表头指针有示数，证明R1与R2间的导线是断的，此时表头指针示数：I==1.2A超过表的量程，故B不选.答案：A二、关于晶体二极管晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图4-2-4所示.晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时，它的电阻很小，电路导通；当给二极管加反向电压时，它的电阻很大，电路截止.图4-2-4【例2】晶体二极管是电子电路中的常用元件，用多用电表欧姆挡粗略测量它的好坏，如图4-2-5是用多用电表欧姆挡（×10）测试三只二极管的示意图，由图可知_______中的二极管是好的，_______端为它的正极.图4-2-5解析：从测试结果可以看出A中正反向电阻均为∞，说明二极管断路；C中电阻均很小，说明二极管已被击穿；B中一次电阻较大，为反向电阻，一次电阻很小，为正向电阻，因此可判断是好的，因欧姆表负接线柱(黑表笔)接内部电源正极，所以可...
