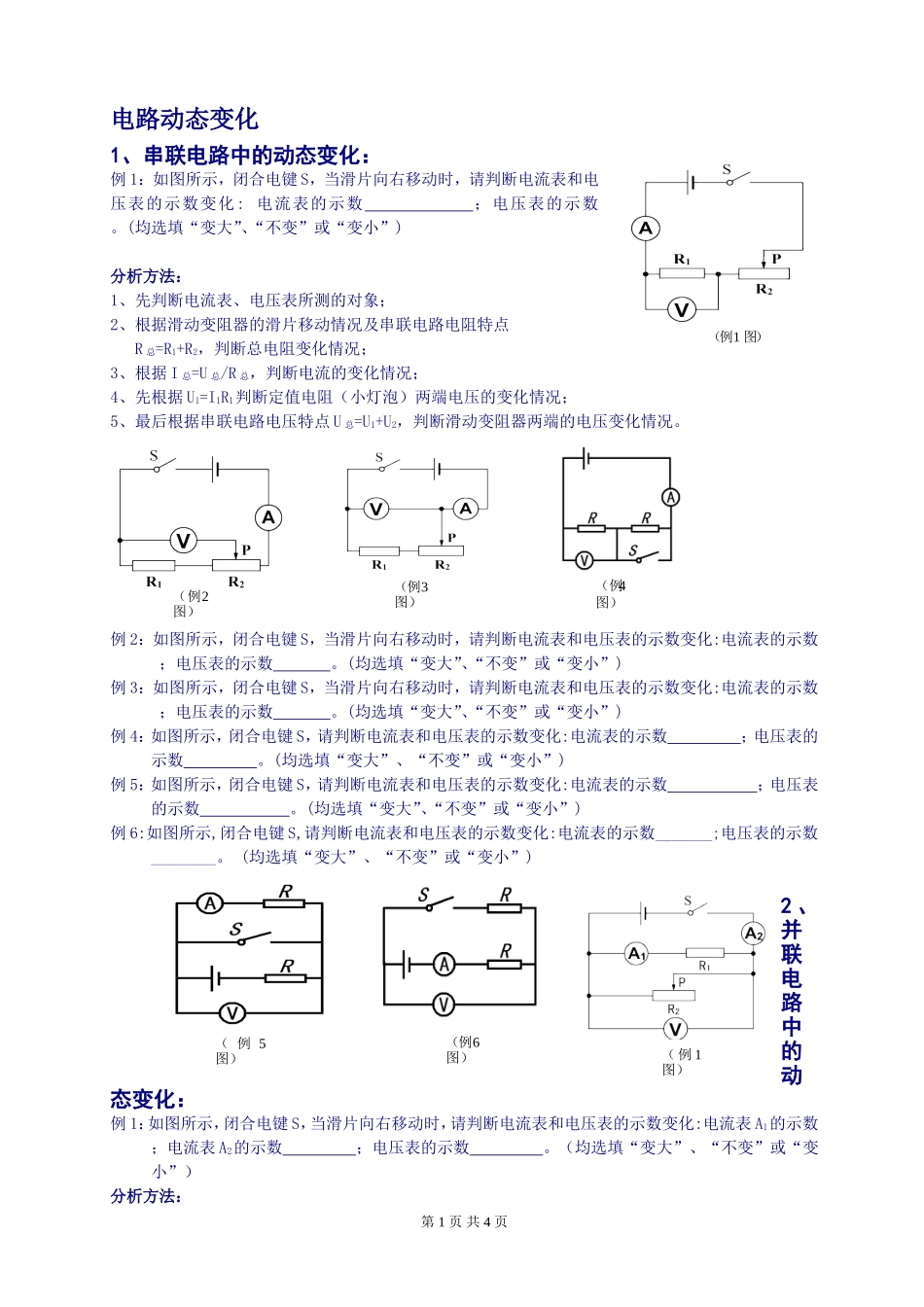

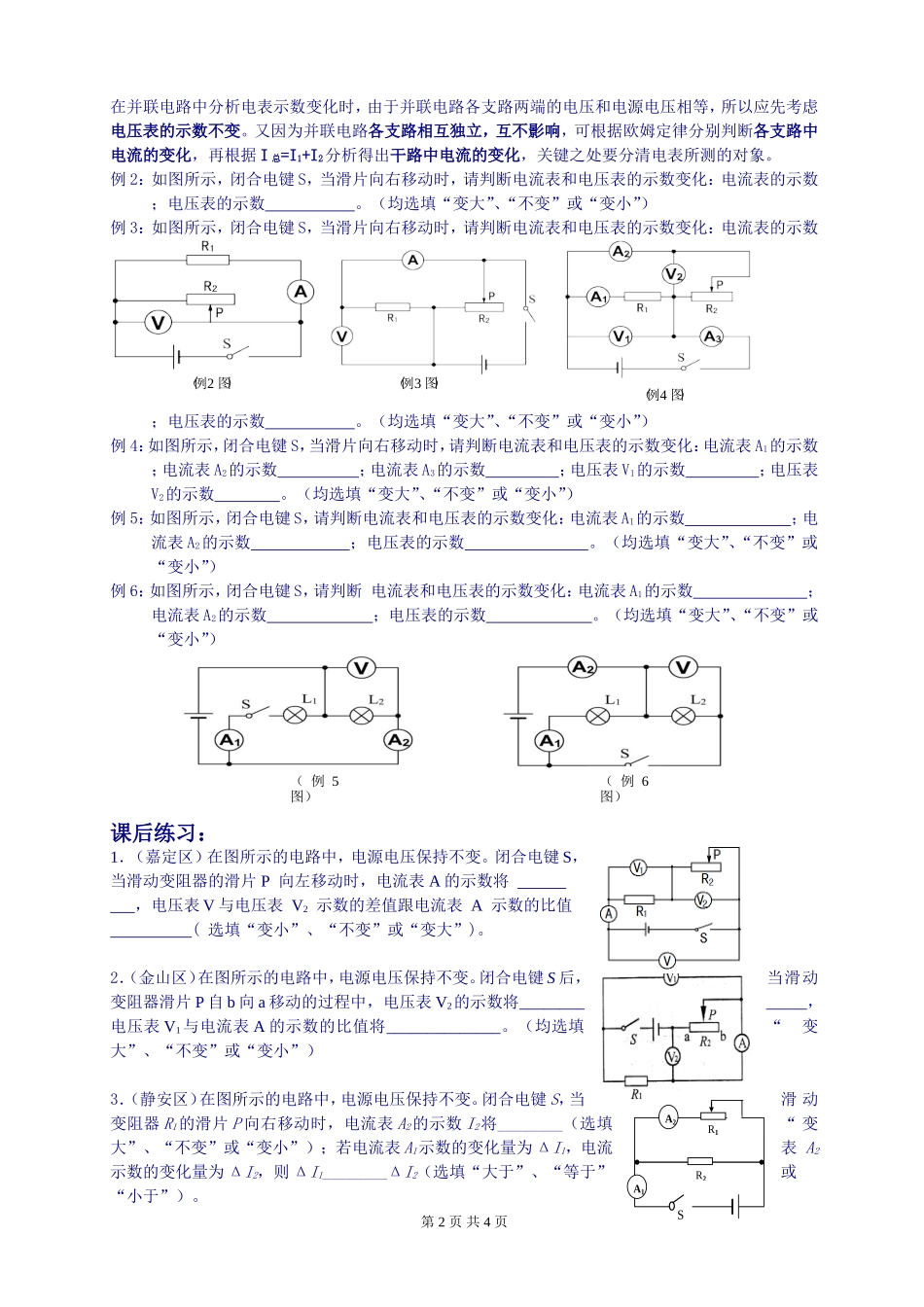

电路动态变化1、串联电路中的动态变化：例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)分析方法：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R总=R1+R2，判断总电阻变化情况；3、根据I总=U总/R总，判断电流的变化情况；4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)例4：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)例6:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。(均选填“变大”、“不变”或“变小”)2、并联电路中的动态变化：例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1的示数；电流表A2的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）分析方法：第1页共4页（例1图）（例2图）（例3图）（例4图）（例5图）（例6图）（例1图）在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键之处要分清电表所测的对象。例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）例4：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A1的示数；电流表A2的示数；电流表A3的示数；电压表V1的示数；电压表V2的示数。（均选填“变大”、“不变”或“变小”）例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化：电流表A1的示数；电流表A2的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）例6：如图所示，闭合电键S，请判断电流表和电压表的示数变化：电流表A1的示数；电流表A2的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）课后练习：1．（嘉定区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将，电压表V与电压表V2示数的差值跟电流表A示数的比值(选填“变小”、“不变”或“变大”)。2．（金山区）在图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器滑片P自b向a移动的过程中，电压表V2的示数将_____________，电压表V1与电流表A的示数的比值将______________。（均选填“变大”、“不变”或“变小”）3．（静安区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1________ΔI2（选填“大于”、“等于”或“小于”）。第2页共4页（例2图）（例3图）（例4图）（例5图）（例6图）A1A2R1R2S4．（卢湾区）在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表V示数将_____________。闭合电键后，当滑动变阻器滑片P向右移动时，电流表A1与电流表A示数变化量...
